Как проверить генератор ваз 2104

Генератор ВАЗ 2104 – ключевой элемент электросистемы, обеспечивающий зарядку аккумулятора и питание бортовой сети. Его неисправность приводит к разряду батареи, падению напряжения ниже 13,5 В на холостых оборотах или 14,2–14,7 В при повышенных. Типичные признаки проблем: тусклый свет фар, нестабильная работа двигателя, посторонние шумы из-под капота. Проверка требует минимального набора инструментов: мультиметр, отвёртка, ключи на 10 и 13.

Начните с визуального осмотра. Проверьте целостность ремня привода – его износ или растяжение снижает эффективность генератора. Допустимое провисание ремня между шкивами – 10–15 мм при нажатии с усилием 3–4 кг. Осмотрите клеммы: окисление или ослабление контактов приводит к падению напряжения. Особое внимание уделите проводу от генератора к аккумулятору – повреждение изоляции вызывает утечку тока.

Для диагностики под нагрузкой заведите двигатель и измерьте напряжение на клеммах АКБ. При исправном генераторе мультиметр должен показывать 13,8–14,5 В на оборотах 2000–3000 об/мин. Если значения ниже 13 В – проверьте регулятор напряжения, диодный мост или обмотку статора. При отсутствии зарядки отключите генератор от сети и прозвоните обмотку ротора тестером: сопротивление должно быть в пределах 3–5 Ом. Обрыв или короткое замыкание устраняется только заменой деталей.

Какие инструменты и приборы понадобятся для диагностики генератора

Для проверки генератора ВАЗ 2104 потребуется мультиметр с диапазоном измерения постоянного напряжения до 20 В и переменного – до 200 В. Модель должна поддерживать режим проверки диодов и сопротивления (омметр). Рекомендуются приборы типа DT-830B или аналоги с погрешностью не более 1%. Без мультиметра невозможно точно определить напряжение на клеммах, сопротивление обмоток и состояние выпрямительного блока.

Нагрузочная вилка с током 50–100 А необходима для проверки работы генератора под нагрузкой. Прибор имитирует реальные условия эксплуатации, позволяя выявить просадки напряжения при включении потребителей. Для ВАЗ 2104 подойдет вилка с регулируемым током, например, НВ-01 или НВ-03. Без нее диагностика будет неполной, особенно при подозрении на износ щеток или слабый контакт в цепи.

Ключи на 10, 13 и 17 мм – минимальный набор для демонтажа защитного кожуха, отсоединения проводов и снятия генератора. Лучше использовать накидные или торцевые ключи с трещоткой, чтобы избежать срыва граней на болтах. Для регулировки натяжения ремня понадобится ключ на 19 мм или специальный натяжной инструмент, если штатный механизм не позволяет обойтись без него.

Отвертка с плоским и крестовым шлицем пригодится для снятия защитных крышек, клеммных колодок и фиксаторов проводов. Важно выбирать инструмент с магнитным наконечником, чтобы удерживать мелкие винты при работе в труднодоступных местах. Для проверки подшипников может потребоваться тонкая отвертка или шило для проворачивания ротора вручную.

Тестер диодов или отдельный диодный мост для проверки выпрямительного блока генератора. Если мультиметр не поддерживает режим проверки диодов, можно использовать простой пробник с лампочкой на 12 В. Однако такой метод менее точен и не позволяет определить обратный ток утечки. Для профессиональной диагностики лучше приобрести специализированный тестер, например, ЛАТР или прибор типа «Электроника МТ-10».

Стробоскоп для проверки работы регулятора напряжения. Прибор позволяет визуально оценить стабильность зарядки при изменении оборотов двигателя. Подойдет любой автомобильный стробоскоп с питанием от 12 В, например, «Автоэлектроника СТ-01». Без него сложно выявить неисправности регулятора, проявляющиеся в виде пульсаций напряжения или его несоответствия норме (13,8–14,5 В).

Мегомметр для проверки сопротивления изоляции обмоток статора и ротора. Прибор необходим, если есть подозрение на пробой изоляции или межвитковое замыкание. Для генераторов ВАЗ 2104 достаточно мегомметра с напряжением 500 В, например, Е6-24. Показания ниже 0,5 МОм указывают на повреждение изоляции, что требует замены обмоток или всего генератора.

Дополнительные приспособления: контрольная лампа на 12 В с проводами для проверки цепей возбуждения, штангенциркуль для измерения износа щеток (длина должна быть не менее 5 мм), а также динамометрический ключ для затяжки крепежа с усилием 30–50 Н·м. Без этих инструментов диагностика будет поверхностной, а риск пропустить скрытые дефекты – высоким.

Как снять генератор с автомобиля ВАЗ 2104 без повреждений

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание и повреждение электроники. Подготовьте инструменты: ключи на 10, 13, 17, головку на 19 с удлинителем, отвёртку с плоским жалом и монтировку. Работайте на ровной площадке с хорошим освещением – генератор ВАЗ 2104 весит около 4 кг, и неудобное положение усложнит демонтаж.

Снимите ремень привода генератора. Для этого ослабьте гайку натяжителя (ключ на 17) и болт крепления к кронштейну (ключ на 13). Поворачивайте регулировочный болт против часовой стрелки, пока ремень не ослабнет. Снимите его со шкивов генератора и коленвала. Проверьте ремень на трещины – если они есть, замените его сразу, чтобы не повторять процедуру.

• Отсоедините провода от генератора. Сначала снимите защитный колпачок с клеммы «+», открутите гайку (ключ на 10) и отсоедините провод. Затем отключите разъём возбуждения, нажав на фиксатор и потянув его на себя.
• Открутите нижнее крепление генератора. Головкой на 19 с удлинителем выверните болт, удерживающий генератор на кронштейне. Если болт не поддаётся, обработайте его WD-40 и дайте постоять 5–10 минут.
• Снимите генератор с верхнего кронштейна. Ослабьте гайку (ключ на 17) и выньте болт. Покачайте генератор из стороны в сторону, чтобы освободить его от посадочного места. При необходимости используйте монтировку, но не прилагайте чрезмерных усилий – можно повредить кронштейн.

После снятия осмотрите генератор на предмет механических повреждений: трещин на корпусе, износа подшипников (проверьте вращение шкива – оно должно быть плавным, без люфта). Очистите посадочные места на двигателе от грязи и ржавчины металлической щёткой. Если планируете устанавливать старый генератор обратно, смажьте резьбу болтов графитовой смазкой для облегчения последующего демонтажа.

Проверка состояния щёток и контактных колец генератора

Щётки генератора ВАЗ 2104 изнашиваются в первую очередь из-за постоянного трения о контактные кольца. Их минимально допустимая длина – 5 мм. Если щётки короче, замените их вместе с держателем, так как дальнейшая эксплуатация приведёт к нарушению контакта и перебоям в зарядке. Осмотрите щётки на наличие сколов, трещин или неравномерного износа – такие дефекты указывают на перекос или заедание в направляющих.

Контактные кольца проверяются визуально и тактильно. Протрите их чистой ветошью, смоченной в бензине или спирте, чтобы удалить графитовую пыль и масло. Глубокие борозды, выработка или окисление поверхности требуют проточки колец на токарном станке с последующей шлифовкой мелкозернистой наждачной бумагой (зернистость 800–1000). При диаметре колец менее 29,2 мм генератор подлежит ремонту или замене.

Проверьте свободу перемещения щёток в держателе. Они должны двигаться без заеданий, а пружины – обеспечивать равномерное прижатие с усилием 1,8–2,2 Н. Если пружины ослабли или деформировались, замените их, иначе контакт будет ненадёжным, что вызовет искрение и ускоренный износ колец. Для проверки усилия используйте динамометр или сравните с новой пружиной.

Измерьте сопротивление между контактными кольцами с помощью мультиметра в режиме омметра. Нормальное значение – 2–5 Ом. Показания выше 10 Ом свидетельствуют об обрыве обмотки ротора или плохом контакте в местах пайки. При нулевом сопротивлении – короткое замыкание витков. В обоих случаях ротор требует перемотки или замены.

После сборки генератора прокрутите ротор вручную, наблюдая за работой щёток. Они должны скользить по кольцам без рывков и подклиниваний. Если слышен скрежет или щётки оставляют неравномерный след, повторите чистку колец и проверьте соосность установки щёточного узла. Не используйте смазку – она только ускорит загрязнение контактных поверхностей.

Как прозвонить обмотки статора и ротора мультиметром

Перед началом проверки отсоедините генератор от бортовой сети автомобиля и демонтируйте его с двигателя. Для прозвонки обмоток статора и ротора используйте мультиметр в режиме измерения сопротивления (омметр) с пределом 200 Ом. Убедитесь, что прибор исправен: замкните щупы между собой – на дисплее должно отобразиться значение, близкое к нулю.

Ротор проверяется через контактные кольца. Снимите защитный кожух и найдите два медных кольца на валу. Установите мультиметр в тот же режим и измерьте сопротивление между ними. Для исправного ротора ВАЗ 2104 оно должно быть в пределах 2,3–2,7 Ом. Значение ниже 2 Ом указывает на межвитковое замыкание, выше 3 Ом – на обрыв или плохой контакт.

Прозвоните ротор на замыкание на массу. Один щуп подключите к любому контактному кольцу, второй – к валу или металлической части ротора. Сопротивление должно быть бесконечным. Если прибор фиксирует хоть какое-то значение, обмотка замыкает на корпус, и ротор неисправен.

После проверки сравните полученные данные с эталонными. Если хотя бы один параметр выходит за допустимые пределы, генератор не сможет выдавать стабильное напряжение. В случае обрыва или замыкания обмоток ремонт, как правило, нецелесообразен – проще заменить неисправный узел целиком.

Диагностика выпрямительного блока и диодов генератора

Выпрямительный блок (диодный мост) генератора ВАЗ 2104 преобразует переменный ток в постоянный. Его неисправность приводит к падению напряжения в бортовой сети, перегреву обмоток или полному отказу зарядки. Проверка требует мультиметра в режиме измерения сопротивления (200 Ом–2 кОм) или прозвонки диодов.

Перед началом отсоедините генератор от аккумулятора и снимите защитный кожух. Диодный мост на ВАЗ 2104 состоит из шести диодов: три положительных (на теплоотводе) и три отрицательных (в корпусе). Для проверки каждого диода измерьте сопротивление в обоих направлениях. Исправный диод показывает низкое сопротивление (50–200 Ом) в одном направлении и бесконечность – в обратном.

Если мультиметр фиксирует одинаковое сопротивление в обоих направлениях или короткое замыкание (0 Ом), диод пробит. Обрыв (бесконечность в обоих направлениях) также свидетельствует о неисправности. Замените весь блок при обнаружении хотя бы одного дефектного диода – ремонт отдельных элементов нецелесообразен из-за трудоемкости и низкой надежности.

Признаки неисправности выпрямительного блока: нестабильное напряжение на клеммах АКБ (ниже 13,5 В или выше 14,8 В), мерцание ламп приборной панели, запах горелой изоляции. Если генератор «воет» на высоких оборотах, проверьте диоды в первую очередь – пробой вызывает паразитные токи, влияющие на работу подшипников и обмоток.

Внимание к температурному режиму: перегрев диодного моста (свыше 80°C) указывает на перегрузку или короткое замыкание. После замены блока проверьте затяжку крепежных болтов – плохой контакт увеличивает сопротивление и вызывает дополнительный нагрев. Используйте только оригинальные или сертифицированные аналоги (например, блоки от генераторов 37.3701 или 9412.3701).

После установки нового блока проведите тест под нагрузкой: запустите двигатель, включите фары и печку. Напряжение на АКБ должно оставаться в пределах 13,8–14,4 В на холостых оборотах. Если показания выходят за рамки, проверьте регулятор напряжения и состояние щеточного узла.

Проверка регулятора напряжения на работоспособность

Регулятор напряжения на ВАЗ 2104 отвечает за стабилизацию выходного напряжения генератора в пределах 13,8–14,5 В при работающем двигателе. Превышение или занижение этого диапазона указывает на неисправность. Для проверки потребуется мультиметр с точностью не ниже 0,1 В, заведённый двигатель и нагрузочный режим (включённые фары, печка).

Подключите щупы мультиметра к клеммам аккумулятора: красный – к «+», чёрный – к «–». Запустите двигатель и установите обороты около 2000 об/мин. Нормальное напряжение должно составлять 13,9–14,3 В. Если показания ниже 13,5 В или выше 14,7 В, регулятор требует замены. При колебаниях напряжения более 0,3 В в течение 30 секунд проверьте состояние щёток и контактов.

Для углублённой диагностики отсоедините регулятор от генератора. Подайте на его вход (клемма «В») напряжение 12 В от аккумулятора, а на выход (клемма «Ш») – 5 В через резистор 10 Ом. Мультиметром измерьте напряжение на выходе: при исправном регуляторе оно должно упасть до 0,1–0,3 В. Если напряжение остаётся неизменным или превышает 0,5 В, деталь неисправна.

На генераторах ВАЗ 2104 с интегральным регулятором (типа Я112В) проверка проводится без демонтажа. Подключите контрольную лампу 12 В между клеммой «Ш» и массой. При включённом зажигании лампа должна гореть, а при запуске двигателя – гаснуть. Если лампа не загорается или горит постоянно, регулятор неисправен. Учтите, что на генераторах старого образца (Г-222) регулятор выполнен отдельным блоком и проверяется аналогично.

При замене регулятора напряжения используйте только совместимые модели: для генератора Г-221 – Я112А, для Г-222 – Я112В или их аналоги (например, 61.3702). Перед установкой очистите посадочное место от окислов и нанесите тонкий слой токопроводящей смазки на контакты. После замены повторно проверьте напряжение на аккумуляторе при работающем двигателе – оно должно стабилизироваться в пределах 13,8–14,2 В.

Типовые неисправности регуляторов напряжения на ВАЗ 2104 и их проявления:

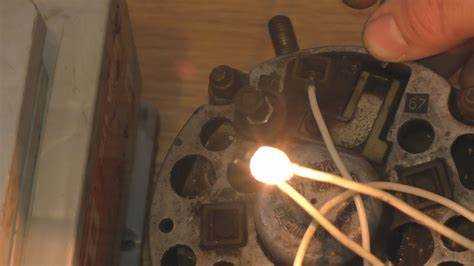

Тестирование генератора под нагрузкой на автомобиле

Подключите щупы мультиметра к клеммам аккумулятора: красный – к «+», черный – к «–». Нормальное напряжение под нагрузкой должно составлять 13,8–14,2 В. Если показания ниже 13,5 В, генератор не справляется с нагрузкой, что указывает на износ щеток, ослабление натяжения ремня или неисправность диодного моста. При напряжении выше 14,5 В проверьте регулятор напряжения – возможен его выход из строя.

Для точной диагностики поочередно отключайте потребители, наблюдая за изменением напряжения. Если после отключения одного из устройств напряжение резко возрастает до нормы, проблема может крыться в неисправности этого потребителя, а не генератора. Особое внимание уделите обогреву заднего стекла – его нагревательный элемент создает значительную нагрузку, и при неисправности может «просаживать» бортсеть.

При наличии осциллографа подключите его к клемме «+» генератора и проанализируйте форму сигнала. Идеальная кривая должна быть ровной, без резких провалов и всплесков. Пульсации более 0,5 В указывают на неисправность диодного моста или обрыв обмотки статора. Если осциллографа нет, используйте мультиметр в режиме переменного напряжения: при работающем двигателе на холостом ходу переменная составляющая не должна превышать 0,5 В.

Обратите внимание на поведение генератора при резком увеличении нагрузки. Включите все потребители одновременно и резко увеличьте обороты двигателя до 3000 об/мин. Напряжение должно стабилизироваться в пределах 13,8–14,2 В в течение 1–2 секунд. Если напряжение «проседает» ниже 13 В или наблюдаются колебания, проверьте состояние подшипников генератора – их износ может вызывать нестабильную работу при динамических нагрузках.

После тестирования заглушите двигатель и проверьте температуру корпуса генератора. Сильный нагрев (более 60°C) при нормальной нагрузке указывает на межвитковое замыкание в обмотках статора или неисправность диодов. В этом случае генератор требует разборки и детальной проверки. Если все параметры в норме, но напряжение периодически падает, замените ремень генератора – его проскальзывание под нагрузкой приводит к нестабильной работе системы зарядки.

Сборка и установка генератора после проверки

Перед сборкой очистите все детали генератора от грязи и масла, используя безворсовую салфетку и очиститель контактов. Особое внимание уделите посадочным местам подшипников и контактным кольцам ротора – остатки абразива или металлическая стружка могут привести к преждевременному износу. Если при проверке выявлен износ щёток, замените их на новые (длина рабочей части должна быть не менее 8 мм для ВАЗ 2104). Смажьте подшипники литолом-24 или аналогом, но не переусердствуйте – избыток смазки вытечет и загрязнит обмотки.
