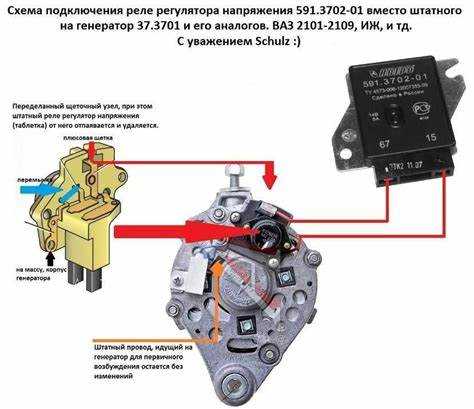

Как проверить реле регулятор генератора ваз 2107

Реле-регулятор генератора на ВАЗ 2107 – ключевой элемент, отвечающий за стабилизацию напряжения в бортовой сети. При выходе из строя этого узла напряжение может подниматься выше 14,5 В или падать ниже 12 В, что приводит к перезаряду аккумулятора или его разряду. Типичные признаки неисправности: мигание ламп на приборной панели, тусклый свет фар, кипение электролита в АКБ. Проверка требует мультиметра с диапазоном измерения до 20 В и нагрузочной вилки (опционально).

На ВАЗ 2107 устанавливаются два типа реле-регуляторов: встроенные в генератор (Я112В) и выносные (РР-380). В первом случае проверка проводится без демонтажа генератора, во втором – регулятор снимается с кузова. Перед началом работ убедитесь, что аккумулятор заряжен не менее чем на 70%, а клеммы генератора и АКБ не имеют окислов. Измерения проводятся при работающем двигателе на холостых оборотах (800–900 об/мин) и при 2000 об/мин.

Для диагностики подключите щупы мультиметра к клеммам аккумулятора: красный – к «+», черный – к «–». Нормальное напряжение на холостых оборотах – 13,5–14,2 В, при повышении оборотов – не более 14,5 В. Если значения выходят за эти пределы, реле-регулятор подлежит замене. Дополнительно проверьте целостность проводки от генератора к регулятору: обрыв или короткое замыкание могут давать ложные показания.

При отсутствии мультиметра используйте контрольную лампу на 12 В. Подключите её между клеммой «Ш» генератора и массой: при исправном регуляторе лампа должна гореть на холостых оборотах и гаснуть при повышении оборотов. Если лампа не загорается вовсе или горит постоянно – регулятор неисправен. Замена реле-регулятора на ВАЗ 2107 занимает не более 20 минут и не требует специальных инструментов.

Какие инструменты и материалы нужны для диагностики реле регулятора

Для проверки реле-регулятора генератора ВАЗ 2107 потребуется мультиметр с диапазоном измерения постоянного напряжения до 20 В и возможностью проверки сопротивления. Оптимально использовать прибор с точностью не ниже 0,1 В, например, DT-830B или аналогичный. Также понадобится контрольная лампа на 12 В мощностью 3–5 Вт с проводами и зажимами типа «крокодил» для проверки цепей под нагрузкой. В качестве источника питания подойдет автомобильный аккумулятор или регулируемый блок питания с выходным напряжением 12–15 В и током не менее 2 А.

Из вспомогательных инструментов необходимы: набор отверток с плоским и крестовым шлицем (размеры PH2 и SL5,5), пассатижи с изолированными ручками, торцевой ключ на 10 мм для отсоединения клемм аккумулятора и крепления реле. Для доступа к реле-регулятору на генераторе Г-221 или его аналогах потребуется снять защитный кожух – здесь пригодится ключ на 8 мм или головка с удлинителем. Дополнительно рекомендуется иметь под рукой наждачную бумагу с зернистостью P400 для зачистки окисленных контактов и силиконовую смазку для защиты разъемов после проверки.

Как снять реле регулятор с генератора ВАЗ 2107 без повреждений

После снятия винтов аккуратно извлеките реле-регулятор, покачивая его из стороны в сторону. Если деталь не поддается, проверьте, не остался ли незамеченным третий винт (на некоторых генераторах Г-221 он скрыт под резиновой заглушкой). Щетки внутри узла могут заклинить из-за износа или грязи – в этом случае слегка постучите по корпусу деревянной рукояткой отвертки, чтобы сдвинуть их с места. Храните снятый регулятор на чистой поверхности, избегая попадания пыли и влаги на контакты.

Проверка напряжения на клеммах реле регулятора мультиметром

При отсутствии стабилизации напряжения на клеммах реле проведите дополнительную проверку под нагрузкой. Включите фары, обогрев заднего стекла и другие мощные потребители. Напряжение на клемме «15» не должно опускаться ниже 13,5 В при 2000 об/мин. Если падение значительное (более 0,5 В), реле не справляется с регулировкой или генератор не выдает достаточный ток. Проверьте состояние щеток и диодного моста генератора.

Завершив измерения, сравните полученные данные с эталонными значениями для вашей модели реле регулятора. На ВАЗ 2107 чаще всего устанавливаются реле типа Я112В или их аналоги. Если показания мультиметра выходят за допустимые пределы, а проводка и генератор исправны, реле подлежит замене. Не используйте реле с другими характеристиками – это приведет к нестабильной работе электросистемы.

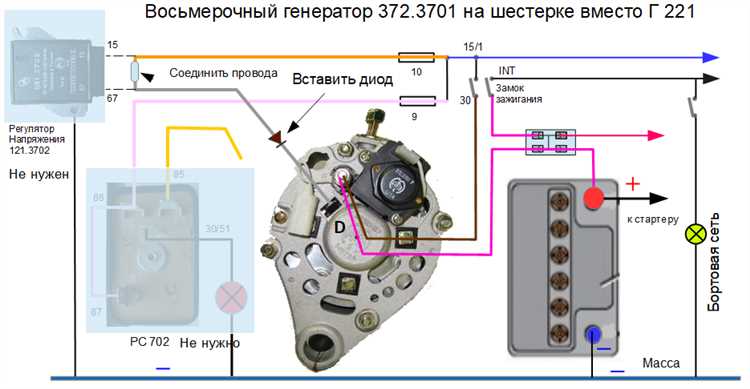

Как проверить работоспособность реле регулятора с помощью лампочки

Для диагностики реле-регулятора генератора ВАЗ 2107 потребуется автомобильная лампочка на 12 В мощностью 3–5 Вт и источник постоянного тока с регулируемым напряжением от 10 до 16 В. Подойдет зарядное устройство с возможностью плавной настройки или лабораторный блок питания. Лампочка подключается между клеммой «+» реле и массой, а «+» источника подается на вход регулятора (обычно обозначен как «В» или «15»).

Начните проверку с напряжения 12 В. Лампочка должна гореть в полный накал – это свидетельствует о том, что цепь исправна и регулятор пропускает ток. Постепенно увеличивайте напряжение до 14,5–14,8 В. При достижении этого порога исправное реле должно отключить лампочку, разорвав цепь. Если лампа продолжает гореть или гаснет при меньшем напряжении, регулятор неисправен.

Проверьте поведение реле при снижении напряжения. Уменьшите его до 13,5 В – лампочка должна снова загореться. Если этого не происходит, значит, регулятор «залипает» в закрытом состоянии. Повторите цикл несколько раз, фиксируя моменты включения и отключения лампы. Допустимый гистерезис (разница между напряжением включения и отключения) не должен превышать 0,5 В.

Для проверки отрицательного плеча реле-регулятора подключите лампочку между клеммой «Ш» (или «67») и массой, а «+» источника оставьте на входе. При напряжении ниже 14 В лампа должна гореть, а при превышении порога – гаснуть. Если лампочка не реагирует на изменения напряжения, внутренний транзистор или диод регулятора пробит.

Используйте мультиметр в режиме измерения постоянного напряжения для контроля точных значений. Подключите щупы параллельно лампочке: красный – к клемме реле, черный – на массу. Это позволит зафиксировать момент срабатывания с точностью до 0,1 В. Записывайте показания при каждом изменении яркости лампы – они пригодятся для сравнения с эталонными значениями.

Если реле-регулятор интегрировано в щеточный узел генератора, перед проверкой демонтируйте его, отсоединив провода и открутив крепежные винты. Обратите внимание на состояние щеток: их длина должна быть не менее 5 мм. Изношенные щетки могут искажать результаты диагностики, создавая дополнительное сопротивление в цепи.

При отсутствии регулируемого источника питания используйте автомобильный аккумулятор и дополнительный источник напряжения, например, второй аккумулятор или батарейку на 9 В. Подключите «+» основного аккумулятора к входу реле, а «+» дополнительного источника – через лампочку к клемме «Ш». Постепенно увеличивайте напряжение, подключая последовательно батарейки или используя делитель напряжения на резисторах.

После проверки сравните полученные данные с заводскими параметрами. Для ВАЗ 2107 порог отключения реле-регулятора должен составлять 14,2–14,8 В при температуре 20°C. Если значения выходят за эти пределы, регулятор подлежит замене. Не пытайтесь ремонтировать неисправное реле – его конструкция неразборная, а стоимость нового не превышает 500 рублей.

Определение неисправностей по внешним признакам реле регулятора

Первым сигналом о проблемах с реле регулятором на ВАЗ 2107 служит нестабильное напряжение в бортовой сети. При работающем двигателе на холостых оборотах мультиметр должен показывать 13,8–14,5 В. Если значения ниже 13 В или выше 15 В – реле не справляется с регулировкой. Особое внимание обратите на скачки напряжения при увеличении оборотов: резкие колебания свыше 0,5 В указывают на износ или пробой транзисторов внутри блока.

Внешние признаки неисправности проявляются в работе осветительных приборов и аккумулятора. Тусклый или, наоборот, чрезмерно яркий свет фар при работающем двигателе – прямое следствие неправильной работы реле. Аккумулятор при этом либо недозаряжается (быстро разряжается), либо перезаряжается (кипит электролит, появляются белые подтёки на клеммах). Обратите внимание на индикатор заряда на панели приборов: если лампа горит постоянно или мигает при повышенных оборотах – реле требует проверки.

• Потемнение или оплавление корпуса реле – признак перегрева из-за короткого замыкания или плохого контакта с массой.
• Окисление или подгорание клемм на разъёме реле свидетельствует о нестабильном питании или утечке тока.
• Трещины на плате или вздутые конденсаторы – результат длительной работы при повышенном напряжении.
• Запах горелой пластмассы или гари из-под панели приборов – критический сигнал о выходе реле из строя.

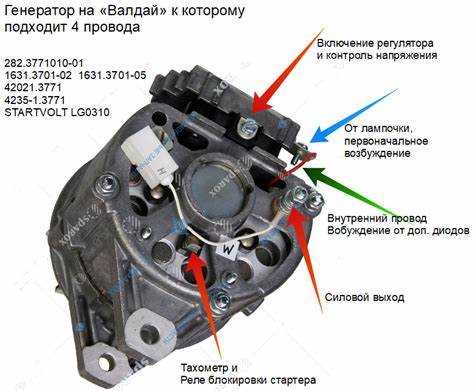

Проверка сопротивления обмоток реле регулятора тестером

При измерениях учитывайте температуру окружающей среды: сопротивление обмоток может незначительно изменяться в пределах 5–10% при нагреве до 50–60°C. Если реле-регулятор демонтирован с горячего двигателя, дайте ему остыть 15–20 минут перед проверкой, чтобы избежать искажения результатов.

Для точной диагностики сравните полученные значения с заводскими параметрами. В реле-регуляторах типа Я112В или 121.3702 сопротивление шунтовой обмотки составляет 5,5–6,5 Ом, рабочей – 18–22 Ом. У моделей 591.3702 эти показатели могут отличаться на 1–2 Ом. Если данные не совпадают, замените реле-регулятор.

После проверки восстановите соединения, соблюдая полярность. Подключите клемму аккумулятора и запустите двигатель. Если генератор выдает напряжение в пределах 13,8–14,5 В на холостых оборотах, реле-регулятор исправен. В противном случае проведите дополнительную диагностику цепей возбуждения или замените узел.

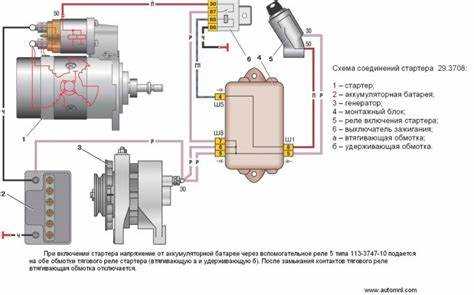

Как прозвонить диоды в реле регуляторе генератора ВАЗ 2107

Для проверки диодов в реле-регуляторе генератора ВАЗ 2107 потребуется мультиметр в режиме прозвонки диодов (или измерения сопротивления на пределе 2 кОм). Отсоедините реле-регулятор от генератора, предварительно сняв клемму с аккумулятора. Найдите на плате три силовых диода (обычно в металлическом корпусе) и три вспомогательных (маленькие, часто в пластиковом корпусе). Подключите щупы мультиметра к аноду и катоду каждого диода: в прямом включении прибор должен показать сопротивление 500–700 Ом, в обратном – бесконечность (OL). Если показания одинаковы в обоих направлениях или равны нулю, диод неисправен.

После проверки диодов осмотрите пайку на плате реле-регулятора. Трещины, холодные пайки или окисленные контакты могут вызывать нестабильную работу. При замене диодов используйте аналоги с такими же характеристиками (например, КД202В для силовых). Убедитесь, что новый диод установлен с соблюдением полярности, иначе реле-регулятор выйдет из строя сразу после запуска двигателя.

Подключение реле регулятора к аккумулятору для проверки под нагрузкой

Для проверки реле-регулятора под нагрузкой потребуется аккумулятор 12 В, лампа накаливания 12 В мощностью 40–60 Вт и мультиметр. Подключите «+» аккумулятора к клемме «15» реле (толстый провод), а «-» – к корпусу реле или клемме «67» (тонкий провод). Лампу подсоедините между клеммой «67» и массой. Мультиметр переведите в режим измерения постоянного напряжения до 20 В и подключите параллельно лампе.

При исправном реле напряжение на мультиметре должно стабильно держаться в пределах 13,8–14,5 В при работающем двигателе на средних оборотах. Если напряжение ниже 13,5 В или выше 14,8 В – реле неисправно. Проверку проводите не менее 30 секунд, чтобы исключить кратковременные скачки. Избегайте длительной работы без нагрузки: это может привести к перегреву обмоток генератора.

Для имитации реальных условий подключите параллельно лампе дополнительную нагрузку – например, автомобильную фару или резистор 1–2 Ом мощностью 50 Вт. Это позволит оценить работу реле при токе до 5 А. Если напряжение проседает ниже 13 В или «плавает» – реле не справляется с регулировкой. Проверяйте контакты на окисление: даже незначительное сопротивление в цепи искажает результаты.

После проверки отключите нагрузку и аккумулятор в обратной последовательности: сначала «-» аккумулятора, затем «+». Если реле показало нестабильные значения, замените его на новое – ремонту оно не подлежит. При выборе аналога обращайте внимание на маркировку: для ВАЗ 2107 подходят реле типа Я112В или их современные аналоги с аналогичными параметрами тока и напряжения.

Типичные ошибки при диагностике реле регулятора и как их избежать

Первая и самая распространённая ошибка – проверка реле регулятора без отключения его от генератора. Многие пытаются измерить напряжение на клеммах при подключённом реле, не учитывая, что параллельно работающие элементы генератора (например, диодный мост) искажают показания. В результате мультиметр показывает 13,5–14,5 В, но это не значит, что реле исправно. Чтобы исключить влияние других компонентов, отсоедините реле от генератора и подключите его к отдельному источнику питания (например, к аккумулятору) через лампу на 12 В. Если при подаче напряжения 12–14 В лампа горит, а при 15–16 В гаснет – реле работает корректно.

Вторая ошибка – игнорирование температурного режима. Реле регулятор ВАЗ 2107 чувствительно к перегреву, и его параметры могут меняться при нагреве до 60–80°C. Если проверять реле сразу после поездки, когда генератор горячий, показания мультиметра будут неточными. Дайте системе остыть 15–20 минут или используйте термопару для контроля температуры корпуса реле. При нагреве выше 70°C даже исправное реле может пропускать напряжение выше 14,5 В, что ошибочно трактуется как неисправность.

Третья ошибка – неправильный выбор режима мультиметра. Часто диагносты устанавливают прибор в режим измерения постоянного тока (DC) вместо постоянного напряжения (DCV). В первом случае мультиметр покажет ток короткого замыкания, а не реальное напряжение на выходе реле. Для проверки используйте режим DCV с пределом измерения 20 В. Также убедитесь, что щупы подключены к правильным клеммам: красный – к «+», чёрный – к массе. Переполюсовка даст отрицательные значения, которые легко принять за неисправность.

Четвёртая ошибка – проверка реле без нагрузки. Реле регулятор работает в цепи с генератором, который выдаёт ток до 50 А. Если тестировать реле только мультиметром без подключённой нагрузки (например, лампы или резистора), оно может показывать нормальные 14 В, но при реальной нагрузке напряжение просядет. Для корректной диагностики подключите к реле лампу мощностью 55 Вт (аналог штатной нагрузки) и замерьте напряжение. Если при нагрузке оно падает ниже 13,5 В – реле неисправно.

Пятая ошибка – пренебрежение проверкой контактов. Окисление или ослабление клемм на реле, генераторе или аккумуляторе приводит к падению напряжения на 0,3–0,7 В, что критично для системы зарядки. Перед диагностикой зачистите контакты наждачной бумагой (зернистость P400) и протяните их с моментом 3–4 Н·м. Особое внимание уделите клемме «67» (возбуждение генератора) – её окисление вызывает нестабильную работу реле даже при исправной электронике.

Шестая ошибка – использование неисправного мультиметра. Дешёвые приборы с погрешностью выше 1% дают разброс показаний до 0,5 В, что делает диагностику бессмысленной. Перед проверкой реле протестируйте мультиметр на эталонном источнике (например, на новой батарейке 9 В). Если показания отличаются от 9 В более чем на 0,1 В – замените прибор или откалибруйте его. Также избегайте измерений при низком заряде батареи мультиметра: это увеличивает погрешность.

Седьмая ошибка – диагностика реле без проверки генератора. Даже если реле исправно, неисправный диодный мост или обмотка статора генератора могут вызывать те же симптомы: недозаряд или перезаряд аккумулятора. Перед заменой реле проверьте генератор на стенде или с помощью осциллографа. Характерный признак неисправности генератора – пульсации напряжения на выходе более 0,5 В при частоте вращения 3000 об/мин. Если генератор исправен, а реле не работает – только тогда его можно считать виновником неисправности.

Установка реле регулятора обратно на генератор после проверки

Перед установкой убедитесь, что посадочное место на генераторе очищено от грязи и масла. Используйте ветошь, смоченную в бензине или спирте, для удаления остатков старой смазки с контактных площадок. Проверьте состояние уплотнительной прокладки – при наличии трещин или деформаций замените её на новую (артикул 2101-3702090 для ВАЗ 2107). Нанесите тонкий слой силиконовой смазки на прокладку, чтобы предотвратить прилипание и обеспечить герметичность.

Аккуратно совместите реле регулятор с крепежными отверстиями на корпусе генератора. Вставьте два винта М5×16 (с шайбами) и затяните их моментом 1,5–2 Н·м, избегая перекосов. При подключении разъема убедитесь, что фиксатор щелкнул – слабый контакт приведет к нестабильной работе системы зарядки. Если на реле присутствуют следы коррозии на клеммах, зачистите их мелкозернистой наждачной бумагой (P600) и обработайте контактной смазкой.

После установки подключите минусовую клемму аккумулятора и запустите двигатель. Проверьте напряжение на клеммах АКБ мультиметром: на холостых оборотах оно должно составлять 13,8–14,5 В, при 2000 об/мин – не более 14,8 В. Если показания выходят за пределы, повторно демонтируйте реле и проверьте целостность проводки, а также состояние щеточного узла генератора.

Зафиксируйте проводку реле регулятора пластиковыми хомутами, исключив её контакт с подвижными частями двигателя. Убедитесь, что защитный кожух генератора установлен правильно – его отсутствие или неплотное прилегание может привести к попаданию влаги и короткому замыканию. После пробной поездки (10–15 км) повторно проверьте напряжение зарядки и температуру корпуса реле – перегрев указывает на неисправность генератора или неверную установку.
