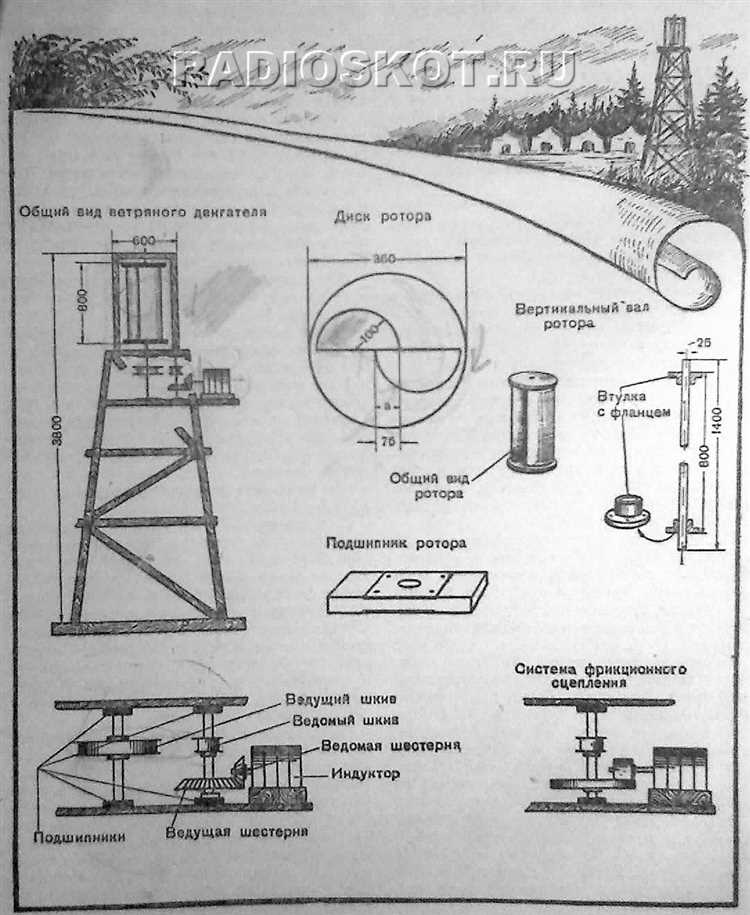

Моторчики постоянного тока на 12 В с номинальной мощностью 5–30 Вт – оптимальная основа для самодельного ветрогенератора. Их КПД достигает 60–80% при скорости вращения 300–1500 об/мин, что соответствует ветровому потоку 4–10 м/с. Для сборки потребуется моторчик с постоянными магнитами (например, от автомобильного вентилятора или старого принтера), так как он работает в режиме генератора без дополнительных доработок. Важно выбрать модель с низким током холостого хода (менее 0,1 А) – это снизит потери на трение и повысит эффективность при слабом ветре.
Лопасти – ключевой элемент, определяющий стартовую скорость и выходную мощность. Для моторчика на 12 В оптимальный диаметр винта – 0,5–1,2 м. Лопасти изготавливают из ПВХ-труб диаметром 110–160 мм, нарезая их под углом 15–25° к плоскости вращения. Профиль лопасти должен быть асимметричным: передняя кромка закруглена, задняя – заострена. Это снижает шум и повышает подъемную силу. При скорости ветра 6 м/с такой винт разгонит моторчик до 800–1200 об/мин, что обеспечит выходное напряжение 12–14 В при токе 0,5–2 А.
Для стабилизации напряжения используйте контроллер заряда на базе ШИМ-регулятора (например, XL6009) или готовый модуль MPPT для маломощных систем. Аккумулятор подбирайте с запасом емкости: при среднесуточной выработке 50–100 Вт·ч достаточно гелевого или AGM-аккумулятора на 12 В, 20–50 А·ч. Монтаж моторчика выполняйте на мачте высотой 3–5 м с подшипниковым узлом для свободного вращения по ветру. В качестве хвостового оперения подойдет пластина из алюминия или фанеры размером 30×20 см, закрепленная под углом 90° к плоскости винта.
Тестирование собранного генератора проводите при разных скоростях ветра, измеряя напряжение и ток на выходе. При 5 м/с мощность должна составлять 5–15 Вт, при 8 м/с – 20–50 Вт. Если значения ниже ожидаемых, проверьте балансировку лопастей, сопротивление обмоток моторчика (должно быть 1–5 Ом) и качество электрических контактов. Для защиты от перегрузок установите диод Шоттки на выходе генератора – он предотвратит обратный ток при штиле.
Выбор подходящего моторчика для ветрогенератора на 12 В
Для ветрогенератора на 12 В подходят моторчики постоянного тока (DC) с номинальным напряжением 12 В и низкими оборотами на вольт (Kv). Оптимальный диапазон Kv – 50–200 об/мин/В. Моторчики с Kv выше 300 об/мин/В требуют редуктора, что усложняет конструкцию и снижает КПД. Примеры подходящих моделей: MY1016 (24 В, но работает на 12 В с пониженной мощностью), RS-550 (12 В, Kv ~150) или Nidec 24H (12 В, Kv ~80).
Мощность моторчика должна соответствовать планируемой нагрузке. Для зарядки аккумулятора 12 В хватит моторчика на 50–150 Вт. При скорости ветра 5–7 м/с такие моторчики выдают 5–15 Вт, при 10 м/с – до 50 Вт. Избегайте моторчиков мощностью ниже 30 Вт – они не обеспечат стабильный заряд даже при сильном ветре.
Ключевой параметр – ток холостого хода. Чем он ниже, тем эффективнее моторчик преобразует энергию ветра в электричество. Идеальный показатель – менее 0,1 А при 12 В. Моторчики с током холостого хода выше 0,3 А (например, RS-385) не подходят: большая часть энергии уйдет на преодоление внутреннего сопротивления.
Размер моторчика влияет на момент страгивания. Для лопастей диаметром 0,5–1 м подойдут моторчики длиной 60–100 мм и диаметром 30–50 мм. Слишком крупные моторчики (например, MY1016 – 120 мм) требуют большего ветра для запуска, мелкие (например, 370-й серии) не обеспечат достаточный крутящий момент.
Проверяйте наличие встроенного выпрямителя или коллектора. Моторчики с постоянными магнитами генерируют переменный ток, который нужно выпрямлять диодным мостом. Некоторые модели (например, Nidec 24H) имеют встроенные выпрямители, что упрощает сборку. Если моторчик выдает пульсирующий ток, потребуется дополнительный конденсатор для сглаживания.
Тестируйте моторчик перед сборкой. Подключите его к источнику 12 В и измерьте ток при разных оборотах. Если при 1000 об/мин ток превышает 0,5 А, моторчик неэффективен для ветрогенератора. Проверьте также отсутствие люфта вала – он приводит к вибрациям и снижению ресурса.
Необходимые материалы и инструменты для сборки
Основой ветрогенератора станет моторчик постоянного тока на 12 В с номинальной мощностью не менее 50 Вт – подойдут модели от старых принтеров (например, шаговый двигатель NEMA 17) или автомобильных стеклоочистителей. Для лопастей используйте легкие и прочные материалы: ПВХ-трубы диаметром 110–150 мм (толщина стенки 3–4 мм), алюминиевые листы 1–1,5 мм или композитные материалы, например, стеклопластик. Крепежные элементы – оцинкованные болты М5–М8, гайки и шайбы, а также эпоксидный клей или полиуретановый герметик для фиксации лопастей.
- Электронные компоненты: диодный мост на 20–30 А (например, KBPC3510), конденсатор 1000–2200 мкФ на 25 В для сглаживания напряжения, контроллер заряда (MPPT или PWM, например, EPEVER Tracer 1210A), аккумулятор 12 В емкостью 20–100 А·ч (гелевый или AGM).
- Механические детали: подшипник 608ZZ (для оси вращения), стальная труба диаметром 20–30 мм для мачты, фланец для крепления к основанию, алюминиевый уголок 20×20 мм для рамы генератора.
- Расходники: термоусадочная трубка, припой ПОС-61, изолента, силиконовая смазка для подшипников, медный провод сечением 2,5–4 мм² для подключения.
Инструменты: мультиметр с функцией измерения тока до 10 А, паяльная станция (мощность 60–100 Вт), дрель с набором сверл по металлу (3–10 мм), ножовка по металлу или лобзик с пилкой по алюминию, штангенциркуль для точной разметки, гаечные ключи на 8–17 мм, напильник и наждачная бумага (зерно 80–240). Для балансировки лопастей потребуются весы с точностью до 1 г и балансировочный стенд (можно изготовить из двух параллельных стержней).
Изготовление лопастей для ветряка своими руками
Для лопастей подойдут материалы с низкой плотностью и высокой прочностью: ПВХ-трубы диаметром 110–160 мм (толщина стенки 3–4 мм), стеклопластик или алюминиевый лист 1–2 мм. Оптимальная длина лопасти – 30–50 см при диаметре ветроколеса 60–100 см. Форму выбирайте аэродинамическую: профиль NACA 4412 или упрощённый клиновидный с углом атаки 5–10° у основания и 15–20° на конце. Избегайте симметричных профилей – они снижают КПД на 30–40%.
Разметьте заготовку по шаблону: на ПВХ-трубе проведите спиральную линию с шагом 120° (для трёхлопастной конструкции) или 90° (для четырёхлопастной). Глубина выреза у основания – 1/3 диаметра трубы, к концу сужается до 1/5. Используйте электролобзик с пилкой по пластику или ножовку с мелким зубом. После резки обработайте кромки наждачной бумагой (зерно 120–220) для устранения заусенцев – это снизит шум на 15–20 дБ и предотвратит вибрации.
Крепление лопастей к ступице зависит от материала. Для ПВХ подойдут болты М6–М8 с широкими шайбами или хомуты из нержавеющей стали. Алюминиевые лопасти приваривайте точечной сваркой или фиксируйте заклёпками диаметром 4–5 мм. Ступицу изготавливайте из стального диска толщиной 5–8 мм с отверстиями под крепёж. Балансировка критична: отклонение массы лопастей не должно превышать 2–3 г. Проверяйте центровку на горизонтальной оси – дисбаланс свыше 5 г вызывает разрушение подшипников за 50–100 часов работы.
Для защиты от ультрафиолета и влаги покройте лопасти двумя слоями полиуретанового лака или эпоксидной смолы с алюминиевой пудрой. Сушка между слоями – 6–8 часов при температуре 20–25°C. При скорости ветра 8–10 м/с трёхлопастная конструкция диаметром 80 см развивает 1200–1500 об/мин, что достаточно для генерации 5–7 Вт на моторчике 12 В. Увеличение числа лопастей до четырёх снижает обороты на 20–25%, но повышает крутящий момент на старте.
Тестируйте лопасти на стенде с анемометром: при скорости ветра 5 м/с обороты должны стабильно держаться в диапазоне 800–1000 об/мин. Если частота вращения ниже – уменьшите угол атаки на 2–3° или укоротите лопасти на 5–10%. При вибрациях проверьте соосность крепления и балансировку. Запас прочности рассчитывайте на порывы до 15 м/с: при превышении этого значения лопасти из ПВХ деформируются, алюминиевые – гнутся без разрушения.
Сборка и крепление ротора к моторчику
Для соединения ротора с валом моторчика на 12 В используйте муфту с внутренним диаметром, соответствующим диаметру вала (обычно 3–5 мм). Подберите муфту из алюминия или нержавеющей стали – пластиковые аналоги быстро изнашиваются под нагрузкой. Зафиксируйте муфту на валу с помощью стопорного винта, предварительно нанеся на резьбу фиксатор Loctite 243 для предотвращения самоотвинчивания. Если вал моторчика имеет шлицы, выточите переходник с ответными пазами, чтобы исключить проскальзывание.
Лопасти ротора крепите к ступице болтами М4–М6 с потайной головкой, чтобы снизить аэродинамическое сопротивление. Для ступицы подойдет диск из дюралюминия толщиной 5–8 мм с отверстиями под лопасти, расположенными под углом 120° для трехлопастной конструкции. Перед сборкой обработайте места контакта лопастей и ступицы герметиком для защиты от коррозии. Балансировку ротора проводите на балансировочном станке или с помощью лазерного уровня – смещение центра масс более чем на 0,5 мм приведет к вибрации и разрушению подшипников моторчика.
При установке ротора на моторчик проверьте соосность вала и ступицы с помощью индикатора часового типа. Допустимое отклонение – не более 0,1 мм на 100 мм длины. Если моторчик не имеет фланца для крепления, изготовьте кронштейн из стального уголка 40×40 мм с отверстиями под болты М6. Крепите кронштейн к корпусу моторчика через резиновые прокладки толщиной 3–5 мм для гашения вибраций. Для дополнительной фиксации используйте контргайки на всех резьбовых соединениях.
После сборки протестируйте ротор при пониженных оборотах (до 300 об/мин), постепенно увеличивая скорость. При появлении посторонних шумов или нагрева подшипников разберите узел и проверьте затяжку всех соединений, а также состояние смазки в подшипниках. Для моторчиков с открытыми подшипниками используйте консистентную смазку Литол-24 или аналог с рабочей температурой до 120 °C. Избегайте перегрузок – максимальный крутящий момент для большинства 12-вольтовых моторчиков не превышает 0,5 Н·м.
Подключение электрической схемы и аккумулятора
- Полярность: «+» аккумулятора к «+» диодного моста, «−» к «−». Ошибка приведёт к короткому замыканию.
- Сечение проводов: не менее 1,5 мм² для токов до 5 А, 2,5 мм² – до 10 А. Используйте многожильные провода для гибкости.
- Защита: установите предохранитель на 10 А между мостом и аккумулятором. Для литиевых батарей добавьте BMS-плату.
- Тестирование: перед подключением аккумулятора проверьте напряжение на выходе моста мультиметром – оно должно быть на 1–2 В выше напряжения батареи.
Установка ветрогенератора на мачту или опору
Выбор высоты мачты критически влияет на эффективность генератора. Для моторчика на 12 В оптимальная высота – 3–5 метров над уровнем земли или крыши. На этой высоте средняя скорость ветра в большинстве регионов России составляет 4–6 м/с, что достаточно для стабильной работы устройства. При установке на крыше учитывайте превышение над коньком минимум на 1,5 метра, чтобы избежать турбулентности от кровли. Для наземных опор используйте бетонные блоки или анкерные болты диаметром не менее 12 мм – они выдержат нагрузку при порывах ветра до 20 м/с.
Материал мачты должен сочетать прочность и легкость. Подойдут стальные трубы с толщиной стенки 2–3 мм или алюминиевые профили сечением 50×50 мм. Длина секций – 1,5–2 метра, соединение на фланцах с болтами М8. Для снижения вибраций закрепите мачту растяжками из стального троса 6 мм с талрепами для регулировки натяжения. Растяжки располагайте под углом 120° друг к другу, фиксируя к якорям на расстоянии не менее 2/3 высоты мачты от основания.
Крепление генератора к мачте требует жесткой фиксации без люфтов. Используйте хомут из нержавеющей стали шириной 40 мм с резиновой прокладкой для компенсации вибраций. Болты М10 затягивайте динамометрическим ключом с моментом 25–30 Н·м. Если моторчик имеет вес более 1,5 кг, добавьте второй хомут на расстоянии 10–15 см от первого. Для защиты от коррозии обработайте места соединений антикоррозийной смазкой на основе лития.
Электрическое подключение выполняйте кабелем ПВС 2×1,5 мм² или аналогичным с двойной изоляцией. Длина кабеля от генератора до контроллера заряда не должна превышать 10 метров – это минимизирует потери напряжения. Прокладывайте провод вдоль мачты в гофрированной трубе диаметром 20 мм, фиксируя хомутами каждые 50 см. На конце кабеля установите влагозащищенные клеммы типа «папа-мама» с термоусадочной трубкой. Заземлите мачту медным проводом сечением 6 мм², подключив его к контуру заземления с сопротивлением не более 10 Ом.
Перед подъемом проверьте балансировку ротора. Неравномерный вес лопастей вызовет биение и ускорит износ подшипников. Для проверки закрепите генератор на временной опоре и прокрутите вручную – ротор должен останавливаться в произвольном положении. Если одна из лопастей тяжелее, уравновесьте ее, добавив груз на противоположную сторону или облегчив более тяжелую. После установки на мачту замерьте вибрацию бесконтактным датчиком – допустимый уровень при скорости ветра 8 м/с не должен превышать 2 мм/с.
Для обслуживания предусмотрите возможность опускания мачты. Используйте шарнирное основание с фиксатором или телескопическую конструкцию. В первом случае мачта крепится к петле на бетонном основании и удерживается в вертикальном положении шпилькой. Во втором – секции соединяются муфтами с зажимными болтами. Оба варианта позволяют опустить генератор за 10–15 минут без демонтажа растяжек. Храните инструменты для обслуживания в герметичном ящике у основания мачты.
Тестирование работы устройства и замер напряжения
Для оценки эффективности зафиксируйте напряжение при разных скоростях ветра: 3 м/с (должно быть 4–6 В), 7 м/с (12–15 В), 10 м/с (16–18 В). При превышении 20 В подключите нагрузку (например, резистор 10 Ом) или регулятор напряжения, чтобы избежать перегрева моторчика. Записывайте данные каждые 30 секунд в течение 5 минут – скачки более 15% указывают на нестабильность конструкции или неравномерное вращение лопастей.
Типичные ошибки при сборке и способы их устранения
Первая распространённая ошибка – неправильный выбор моторчика. Многие используют двигатели от игрушек или бытовой техники с низким КПД (менее 50%), что снижает выработку энергии на 30–40%. Для ветрогенератора подходят только моторчики с постоянными магнитами (например, от автомобильных генераторов или шаговых двигателей NEMA 17) и номинальным напряжением 12 В. Проверяйте сопротивление обмоток: для стабильной работы оно должно быть в пределах 2–10 Ом. Если моторчик перегревается при вращении рукой – он не подходит.
Вторая ошибка – игнорирование балансировки лопастей. Даже при правильной геометрии (угол атаки 10–15°, длина лопасти 30–50 см) дисбаланс в 1–2 мм вызывает вибрацию, разрушающую подшипники за 50–100 часов работы. Для балансировки закрепите лопасти на оси и подвесьте конструкцию на нитке – тяжёлая сторона опустится. Уравновесьте её, стачивая материал с обратной стороны или добавляя груз (например, свинцовую пластину). Используйте электронный тахометр: при скорости вращения выше 300 об/мин вибрация не должна превышать 0,5 мм по амплитуде.
