Снятие тормозного барабана на Газели – задача, требующая точности и знания конструктивных особенностей автомобиля. На моделях с рессорной подвеской (ГАЗ-3302, ГАЗ-2705) барабаны крепятся двумя способами: на шпильках ступицы или через центральную гайку. Перед началом работ убедитесь, что машина зафиксирована на ровной поверхности, а колеса с противоположной стороны заблокированы противооткатными упорами. Используйте домкрат только для подъема, но не для длительной фиксации – подставьте под мост или раму страховочные опоры.
Инструменты, которые понадобятся: головка на 30 или 36 мм (в зависимости от года выпуска), вороток с удлинителем, молоток с медной или резиновой насадкой, плоская отвертка, пассатижи, смазка WD-40 или аналог. На автомобилях с пробегом свыше 100 000 км часто встречается прикипание барабана к ступице – в таких случаях потребуется съемник или ударная отвертка. Не пытайтесь сбить барабан силой: это может повредить шпильки или деформировать посадочное место.
Перед демонтажем очистите рабочую зону от грязи – особенно тщательно обработайте область вокруг ступицы и шпилек. Если барабан не поддается, нанесите проникающую смазку на стык со ступицей и дайте ей впитаться 10–15 минут. На моделях с АБС дополнительно отсоедините датчик частоты вращения колеса, чтобы не повредить проводку. Запомните положение регулировочного механизма колодок: после сборки потребуется восстановить зазор.
При снятии барабана обратите внимание на состояние фрикционных накладок. Если их толщина менее 2 мм или обнаружены трещины, колодки подлежат замене. Также проверьте состояние пружин и распорных планок – деформированные элементы снижают эффективность торможения. На Газелях с гидравлическим приводом тормозов после демонтажа барабана осмотрите рабочий цилиндр на предмет утечек тормозной жидкости.
Какие инструменты и материалы понадобятся для демонтажа барабана
Для снятия тормозного барабана на Газели потребуется стандартный набор ключей: накидные или рожковые на 12, 13, 17 и 19 мм. Ключ на 17 мм нужен для откручивания болтов крепления колеса, а на 19 мм – для снятия ступичной гайки. Если гайка закисла, пригодится головка с удлинителем и воротком, чтобы создать дополнительный рычаг. Не обойтись без молотка весом 500–800 г – им удобно обстукивать барабан при заклинивании.
Специализированный инструмент включает съёмник тормозных барабанов с двумя или тремя лапами. Альтернатива – монтировка или мощная отвёртка, но съёмник гарантирует равномерное распределение усилия и снижает риск повреждения детали. Для очистки посадочных мест и колодок от грязи и ржавчины понадобится металлическая щётка и наждачная бумага с зернистостью P80–P120. В труднодоступных местах удобно использовать узкую щётку с длинной ручкой.
Смазочные материалы – обязательный элемент подготовки. Для обработки ступицы и посадочного места барабана подойдёт медная или графитовая смазка в аэрозольной упаковке. Она предотвращает прикипание и облегчает последующий демонтаж. Если на резьбе болтов обнаружены следы коррозии, используйте проникающую жидкость типа WD-40 или её аналоги – наносите за 10–15 минут до начала работ.
Домкрат грузоподъёмностью не менее 2,5 тонны обеспечит безопасный подъём автомобиля. Подставки или упоры необходимы для фиксации машины в поднятом состоянии – штатный домкрат Газели ненадёжен при длительных работах. Для проверки состояния подшипников ступицы пригодится динамометрический ключ с диапазоном 100–200 Н·м, чтобы затянуть гайку с требуемым моментом.
Работая с тормозной системой, подготовьте ёмкость для сбора тормозной жидкости, если потребуется отсоединять шланги. Ветошь или салфетки из микрофибры пригодятся для протирки деталей и удаления излишков смазки. Из средств защиты используйте перчатки из нитрила или латекса – они устойчивы к маслам и химикатам, а также защитные очки, если планируется работа с ударным инструментом.
Дополнительно может потребоваться зубило и напильник для удаления заусенцев на металле, если барабан или ступица деформированы. Для проверки биения барабана после установки используйте индикатор часового типа с магнитным основанием – допустимое отклонение не должно превышать 0,15 мм. При отсутствии индикатора можно обойтись штангенциркулем, но точность измерений снизится.

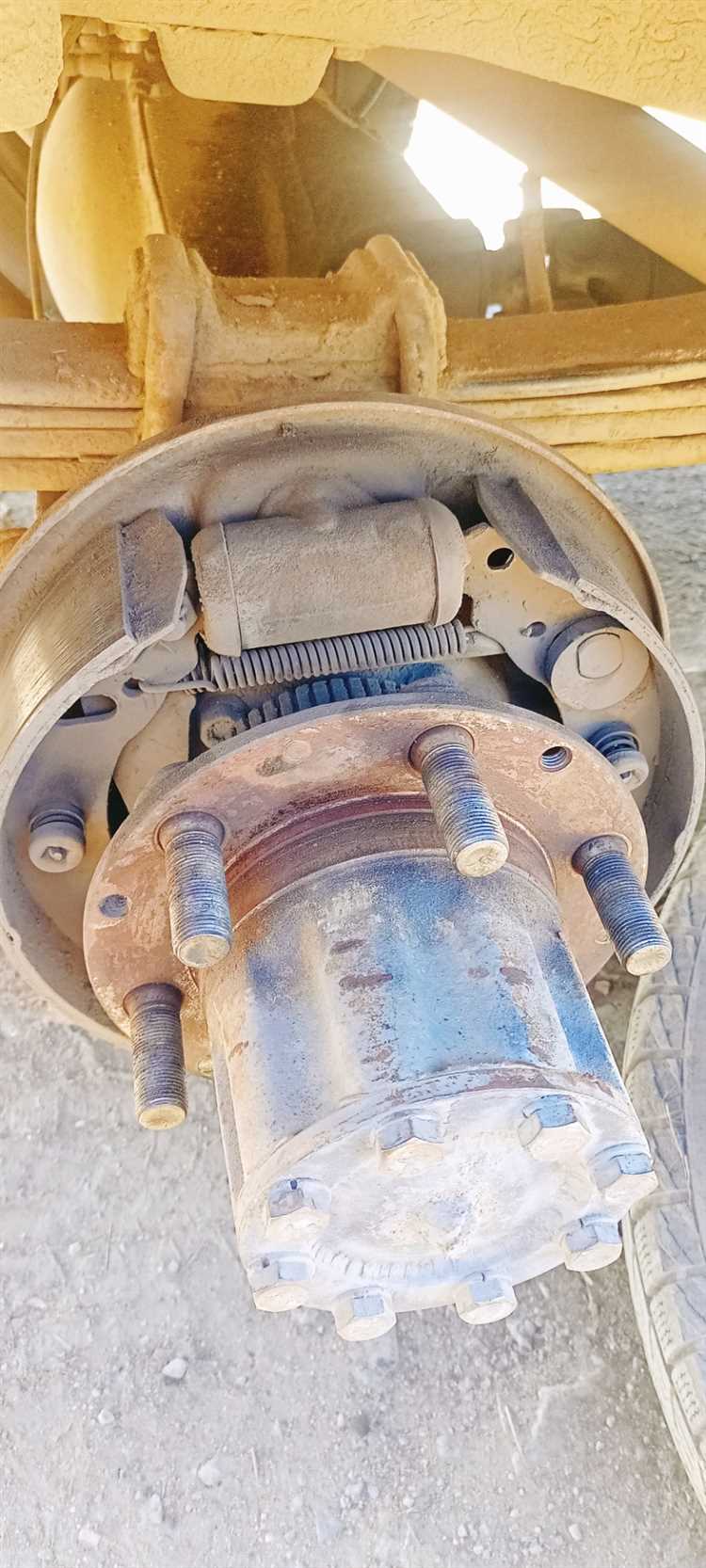

Как правильно подготовить автомобиль и зафиксировать колеса перед работой
Заблокируйте колеса, противоположные стороне работ, противооткатными упорами или кирпичами, разместив их под передними и задними шинами под углом 45° к направлению движения. Для заднеприводной Газели особенно важно зафиксировать передние колеса, так как при снятом барабане тормозной механизм не будет удерживать автомобиль. Проверьте давление в шинах: оно должно соответствовать заводским нормам (обычно 2,8–3,0 атм для задних колес), чтобы упоры плотно прилегали к поверхности. Отключите аккумулятор, если планируется работа с электрическими компонентами тормозной системы, например, датчиком ABS.

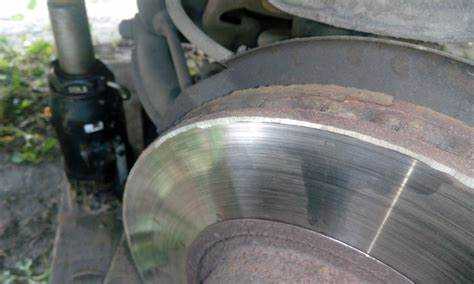

Пошаговая инструкция по снятию колеса и доступу к тормозному барабану
Перед началом работ установите автомобиль на ровную площадку и зафиксируйте задние колеса противооткатными упорами. Ослабьте гайки крепления колеса на ½–¾ оборота ключом на 22 мм, не снимая их полностью. Поднимите нужную сторону домкратом, разместив его под штатной точкой подъема – на Газели это усиленная часть рамы за передним колесом или перед задним мостом. Убедитесь, что домкрат устойчив и не смещается.
Снимите колесо, полностью открутив гайки. Отложите его в сторону, чтобы не мешало. Осмотрите тормозной барабан: если на нем видны следы ржавчины или коррозии, зачистите посадочные поверхности металлической щеткой. Проверьте наличие технологических отверстий для демонтажа барабана – на Газели они расположены по окружности и закрыты резиновыми заглушками.
Если барабан не снимается от руки, используйте съемник. Вставьте его лапы в отверстия для демонтажа и равномерно затягивайте центральный винт, пока барабан не сдвинется с места. Избегайте ударов молотком по рабочей поверхности – это может привести к деформации или трещинам. При сильном прикипании допускается легкое постукивание по ободу барабана через деревянную проставку.
- Отверните два болта крепления защитного щитка тормозного механизма ключом на 13 мм – они расположены с внутренней стороны ступицы.
- Снимите щиток, чтобы получить доступ к колодкам и регулировочному механизму.
- Проверьте состояние пружин и рычагов: если они деформированы или покрыты толстым слоем грязи, замените их перед обратной сборкой.
Обратите внимание на регулировочный механизм стояночного тормоза. На Газели он состоит из эксцентрика и троса, соединенного с рычагом колодки. Ослабьте натяжение троса, повернув регулировочную гайку на кронштейне против часовой стрелки до упора. Это предотвратит повреждение колодок при снятии барабана.
После снятия барабана осмотрите тормозные колодки. Минимально допустимая толщина накладок – 2 мм. Если износ превышает норму или на поверхности видны трещины, замените колодки комплектом. Очистите внутреннюю полость барабана от пыли и грязи, используя сжатый воздух или ветошь. Проверьте состояние ступичного подшипника: при покачивании барабана не должно быть люфта или посторонних шумов.
Перед обратной установкой смажьте посадочные поверхности барабана и ступицы тонким слоем графитовой смазки. Это облегчит последующий демонтаж. Затягивайте гайки колеса крест-накрест моментом 90–110 Н·м. После сборки отрегулируйте стояночный тормоз и проверьте эффективность торможения на ходу.
Как ослабить и снять тормозной барабан без повреждения деталей
При сильном закисании барабана используйте съемник для тормозных барабанов с тремя захватами. Установите его лапы на внутреннюю кромку барабана, затяните центральный винт до упора и вращайте его по часовой стрелке, создавая равномерное усилие. Если съемника нет, можно применить метод «термического шока»: нагрейте барабан промышленным феном (температура 150–200°C) в течение 2–3 минут, затем резко охладите его водой – перепад температур разрушит окислы. Однако этот способ требует осторожности: избегайте попадания воды на тормозные колодки и подшипники.
После снятия барабана осмотрите посадочную поверхность ступицы и внутреннюю часть барабана на предмет коррозии или задиров. Очистите их металлической щеткой и обработайте медной смазкой – это предотвратит повторное прикипание. Проверьте состояние подшипников ступицы: если при вращении слышен хруст или люфт превышает 0,05 мм, замените их. Для обратной установки барабана нанесите тонкий слой графитовой смазки на посадочную поверхность ступицы, но не допускайте попадания смазки на фрикционные накладки колодок.
Способы извлечения тормозных колодок и проверка их состояния
После снятия тормозного барабана на Газели доступ к колодкам открывается полностью, но их демонтаж требует точности. Начните с отсоединения стяжных пружин: используйте плоскогубцы с узкими губками или специальный съёмник для пружин. Зацепите крючок инструмента за виток пружины и потяните на себя, одновременно прижимая колодку к щиту тормоза, чтобы избежать резкого отскока. Если пружина закисла, обработайте её проникающей смазкой (например, WD-40) и дайте постоять 5–10 минут.
Следующий шаг – снятие верхней возвратной пружины, соединяющей обе колодки. Её удобнее демонтировать с помощью монтировки: подденьте пружину ближе к центру и сдвиньте её в сторону, освобождая от ушек колодок. На моделях с автоматической регулировкой зазора (например, Газель NEXT) дополнительно потребуется отсоединить трос ручного тормоза от рычага на задней колодке, открутив гайку на 10 мм.
Для извлечения колодок отожмите их от тормозного цилиндра, используя отвёртку или монтировку. Вставьте инструмент между колодкой и поршнем цилиндра и аккуратно раздвиньте их, чтобы поршень втянулся внутрь. На задних колёсах Газели часто встречаются цилиндры с двумя поршнями – в этом случае отжимайте оба одновременно, чтобы избежать перекоса. Если поршень не поддаётся, проверьте наличие грязи или коррозии на направляющих и очистите их металлической щёткой.
После снятия колодок осмотрите их на предмет износа. Критический предел толщины фрикционной накладки – 2 мм. Измерьте её штангенциркулем в нескольких точках: неравномерный износ указывает на перекос колодок или неисправность цилиндра. Обратите внимание на трещины, сколы и отслоения материала – такие дефекты требуют замены. Если накладка изношена до металлического основания, проверьте барабан на наличие задиров и при необходимости проточите его.
Проверьте состояние опорных стоек и прижимных пружин. Опорные стойки должны свободно вращаться в своих гнёздах – если они заедают, смажьте их графитовой смазкой или замените. Прижимные пружины не должны иметь следов деформации или коррозии; их упругость проверяется растяжением вручную – качественная пружина возвращается в исходное состояние без остаточной деформации.
Оцените работу механизма автоматической регулировки зазора (если он установлен). Проверните зубчатое колесо регулятора отвёрткой: оно должно вращаться с лёгким сопротивлением и фиксироваться в каждом положении. Если механизм заклинил, разберите его, очистите от грязи и смажьте. На моделях без автоматической регулировки зазор выставляется вручную после установки новых колодок – стандартное значение для Газели составляет 0,25–0,35 мм.
При замене колодок обязательно очистите тормозной щит от грязи и продуктов износа. Используйте металлическую щётку и ветошь, смоченную в уайт-спирите. Особое внимание уделите посадочным местам колодок и направляющим – на них не должно быть ржавчины или заусенцев. Нанесите тонкий слой медной смазки на опорные стойки и прижимные поверхности, чтобы предотвратить коррозию и обеспечить плавное перемещение колодок.
Перед установкой новых колодок сравните их с демонтированными: геометрия и размеры должны совпадать. На Газели используются колодки с артикулами 3302-3502090 (передняя) и 3302-3502091 (задняя) для барабанных тормозов. Убедитесь, что фрикционный материал не имеет заводских дефектов. При установке соблюдайте последовательность: сначала закрепите колодки на опорных стойках, затем подсоедините стяжные пружины и трос ручника. После сборки несколько раз нажмите на педаль тормоза, чтобы колодки заняли рабочее положение, и проверьте отсутствие посторонних шумов при вращении барабана.

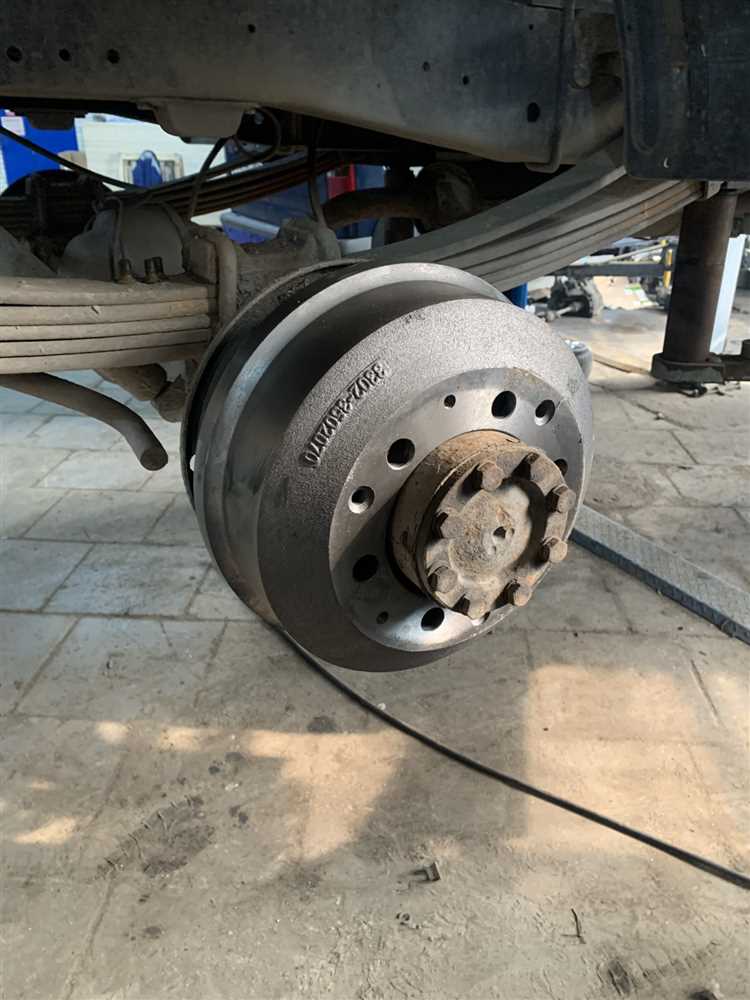

Что делать после снятия барабана: очистка и осмотр механизма
Первым делом удалите скопившуюся грязь и продукты износа с поверхности тормозного щита и колодок. Используйте металлическую щётку или скребок для удаления твёрдых отложений, затем продуйте механизм сжатым воздухом или протрите ветошью, смоченной в уайт-спирите. Особое внимание уделите канавкам под колодки и опорным выступам – там часто скапливается абразивная пыль, ускоряющая износ.
Проверьте состояние рабочей поверхности барабана изнутри. Допустимая глубина рисок – не более 0,5 мм, а овальность не должна превышать 0,15 мм. Если дефекты глубже, барабан требует расточки на станке или замены. Измерьте внутренний диаметр штангенциркулем в трёх точках: разница более 0,2 мм указывает на неравномерный износ.
Осмотрите колодки на предмет трещин, сколов и неравномерного износа фрикционного слоя. Минимально допустимая толщина накладок – 5 мм. Если материал стёрся до металлической основы или отслоился, замените колодки комплектом. Проверьте крепление накладок к основанию: заклёпки не должны выступать или шататься.
Смажьте опорные пальцы колодок и регулировочный механизм тонким слоем высокотемпературной смазки (например, Литол-24 или специализированной пастой для тормозов). Избегайте попадания смазки на фрикционные поверхности – это приведёт к снижению эффективности торможения. Проверьте подвижность колодок: они должны свободно перемещаться по направляющим без заеданий.
Оцените состояние пружин: растянутые или деформированные элементы снижают усилие прижатия колодок. Длина стяжной пружины в свободном состоянии должна составлять 120–125 мм, возвратной – 80–85 мм. При отклонениях замените пружины, даже если визуально они кажутся исправными.
Проверьте герметичность рабочего цилиндра. Подтёки тормозной жидкости на внутренней поверхности щита или поршнях указывают на износ манжет. Если цилиндр сухой, но поршни перемещаются с трудом, разберите его и очистите от коррозии. При наличии глубоких царапин на зеркале цилиндра замените узел целиком.
Убедитесь в целостности защитных резиновых чехлов на цилиндре и регулировочном механизме. Трещины или разрывы приведут к попаданию грязи и влаги, ускоряя коррозию. Перед сборкой протрите все детали чистой ветошью и нанесите на резьбовые соединения фиксатор (например, Loctite 243), чтобы предотвратить самопроизвольное откручивание.
