Замена передних фар на Киа Рио 2 поколения (2005–2011 гг.) – задача, требующая точности и соблюдения последовательности действий. Модель оснащалась двумя типами оптики: галогеновыми фарами с цоколями H4 (ближний/дальний свет) и H7 (габариты) или H11 (противотуманные). Перед началом работ убедитесь, что у вас есть оригинальные или сертифицированные аналоги деталей с артикулами: 92101-1C000 (правая фара) и 92102-1C000 (левая фара). Также потребуются ключи на 10 мм, отвёртка с плоским шлицем и шестигранник на 5 мм.
Основные причины замены – помутнение стекла, механические повреждения или выход из строя отражателя. В отличие от Рио 3, где фары крепятся на защёлках, на втором поколении используется болтовое соединение: три точки фиксации на кузове и одна – на бампере. Демонтаж начинайте с отключения клеммы аккумулятора, чтобы избежать короткого замыкания при работе с проводкой. Особое внимание уделите герметичности нового блока: даже микроскопические зазоры приведут к запотеванию фары изнутри.
При установке новой оптики проверьте регулировку светового пучка. На Киа Рио 2 предусмотрены два винта коррекции: горизонтальный (под капотом) и вертикальный (на корпусе фары). Для точной настройки используйте стену или специальный стенд, соблюдая расстояние в 5 метров. Угол наклона должен составлять 1% (1 см на 1 м). Не пренебрегайте этой процедурой – неправильно отрегулированные фары слепят встречных водителей и снижают эффективность освещения.
После сборки протестируйте все режимы работы: ближний/дальний свет, габариты, поворотники. Если лампы не загораются, проверьте предохранители F12 (10А) и F13 (10А) в монтажном блоке под капотом. При замене только ламп используйте модели с аналогичными характеристиками: Osram Night Breaker Laser H4 (12V 60/55W) или Philips Vision H7 (12V 55W). Избегайте прикосновений к колбе галогеновых ламп – жировые следы сокращают срок службы.
Какие инструменты и материалы понадобятся для замены фар
Для замены фар на Киа Рио 2 потребуется стандартный набор инструментов: торцевая головка на 10 мм с удлинителем для откручивания креплений бампера, крестовая отвёртка (PH2) для снятия пластиковых клипс и саморезов, а также плоская отвёртка для поддевания фиксаторов. Обязательно используйте динамометрический ключ, если планируете затягивать болты с рекомендованным моментом (для фар Киа Рио 2 это 7–9 Н·м). Для отсоединения электрических разъёмов пригодится специальный съёмник или тонкие плоскогубцы, чтобы не повредить контакты.
Из расходных материалов понадобятся новые лампы (если замена связана с их выходом из строя) – для ближнего света подойдут H4 55/60 Вт, для габаритов – W5W 5 Вт. При повреждении корпуса фары или уплотнителей подготовьте герметик для фар (например, ABRO WS-904) и силиконовую смазку для обработки резиновых прокладок. Если бампер снимается впервые, купите комплект пластиковых клипс (артикул 86512-1G000 для Киа Рио 2), так как старые часто ломаются при демонтаже.
Для безопасности и удобства работы используйте перчатки с противоскользящим покрытием – они защитят руки от острых краёв кузова и улучшат хват. Подготовьте магнитный лоток или коробку для мелких деталей (болтов, гаек), чтобы ничего не потерять. Если фары меняются из-за помутнения, заранее приобретите полировочный набор (паста 3M 5905, микрофибра) или защитную плёнку для восстановления прозрачности стекла.
Как правильно снять бампер перед заменой фар на Киа Рио 2
Снимите передние колеса, чтобы добраться до боковых фиксаторов бампера. Для этого ослабьте гайки крепления колес, поднимите машину и полностью выкрутите их. Колеса уберите в сторону, чтобы не мешали при демонтаже.
Открутите саморезы, удерживающие подкрылки в передней части арок. На Киа Рио 2 их обычно 3–4 с каждой стороны. Используйте крестовую отвертку или биту PH2. После этого аккуратно отогните подкрылок, чтобы открыть доступ к боковым креплениям бампера.
Найдите и открутите пластиковые пистоны, фиксирующие бампер к кузову в нижней части. Они расположены вдоль нижней кромки бампера – всего 6–8 штук. Для их извлечения используйте специальный съемник или плоскую отвертку, поддевая пистон за центральную часть. Не тяните за края, чтобы не сломать фиксаторы.
Отсоедините бампер от передних крыльев, открутив по два болта с каждой стороны (ключ на 10 мм). Болты находятся в нишах арок, за подкрылками. После этого потяните бампер на себя, чтобы освободить защелки в верхней части. Если бампер не поддается, проверьте, не осталось ли незамеченных креплений или проводов (например, от противотуманных фар).
Аккуратно отсоедините разъемы проводки, если на бампере установлены противотуманные фары или датчики парковки. Запомните их расположение или сфотографируйте, чтобы не перепутать при обратной установке. Снятый бампер положите на мягкую поверхность, чтобы не поцарапать лакокрасочное покрытие.
Пошаговый демонтаж старой фары без повреждения креплений
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. На Киа Рио 2 фара фиксируется тремя точками: двумя пластиковыми защелками снизу и одним болтом с головкой на 10 мм сверху. Подготовьте торцевую головку с удлинителем – стандартный ключ не пройдет из-за ограниченного пространства.
Снимите передний бампер, открутив 4 самореза под капотом (по два с каждой стороны) и 6 пластиковых пистонов по нижнему краю. Пистоны извлекайте аккуратно, поддевая их плоской отверткой за центральную часть – при резком движении они ломаются. Бампер отводите вперед на 10–15 см, чтобы получить доступ к нижним креплениям фары.
Отсоедините электрический разъем, нажав на фиксатор большим пальцем и потянув колодку на себя. На разъеме есть направляющий паз – не пытайтесь тянуть под углом, иначе сломаете пластиковые выступы. Если колодка прикипела, используйте силиконовую смазку или WD-40, но не применяйте силу.
Верхний болт фары расположен за декоративной накладкой решетки радиатора. Снимите накладку, поддев ее отверткой в местах крепления к кузову – она держится на трех защелках. Болт откручивайте против часовой стрелки, придерживая фару рукой, чтобы она не упала после освобождения крепления.
Нижние защелки фары – это пластиковые крючки, которые входят в пазы на кузове. Чтобы их освободить, надавите на фару снизу вверх с усилием 3–5 кг, одновременно покачивая ее из стороны в сторону. Если защелки не поддаются, прогрейте их строительным феном в течение 30 секунд – пластик станет эластичнее.
При демонтаже правой фары мешает расширительный бачок охлаждающей жидкости. Снимите его, открутив два болта на 10 мм и отсоединив шланги. Бачок отведите в сторону, не отключая от системы – сливать антифриз не требуется. Для левой фары дополнительных манипуляций не нужно.
После освобождения всех креплений выньте фару движением вперед и вверх. Если корпус заклинило, проверьте, не осталось ли незамеченных защелок или болтов. На Киа Рио 2 часто встречается дополнительный фиксатор в виде металлического язычка у нижнего края – его нужно отогнуть плоскогубцами.
Осмотрите посадочное место на кузове: удалите грязь и остатки старого герметика пластиковым шпателем. Проверьте состояние резиновых уплотнителей – если они потрескались, замените их перед установкой новой фары. Поврежденные крепления (сломанные защелки, сорванные резьбы) восстанавливайте сразу, чтобы избежать проблем при монтаже.
Установка новой фары и проверка совместимости с посадочным местом
Перед монтажом новой фары на Киа Рио 2 (2005–2011 гг.) убедитесь, что артикул детали соответствует модели: для левой фары – 92101-1C500, для правой – 92102-1C500. Проверьте наличие всех крепежных элементов: три винта M6 с головкой под ключ на 10 и два пластиковых фиксатора в нижней части корпуса. Если фара универсальная (например, от сторонних производителей), сравните габариты посадочного места – допустимое отклонение по высоте и ширине не должно превышать ±2 мм, иначе возникнут проблемы с герметичностью или регулировкой светового пучка.
Снимите защитную пленку с новой фары и приложите её к посадочному месту без фиксации. Убедитесь, что резиновый уплотнитель по периметру плотно прилегает к кузову, а отверстия под винты совпадают с резьбовыми втулками. Обратите внимание на направляющие штифты – они должны входить в пазы без усилия. Если фара «болтается» или требует поджатия, проверьте наличие заводских прокладок: на Киа Рио 2 они часто устанавливаются между корпусом фары и кузовом для компенсации зазоров.
Закрепите фару предварительно, не затягивая винты до конца. Подключите разъем проводки и включите габариты – светодиоды или лампы должны загораться равномерно, без мерцания. Проверьте регулировку: при включении ближнего света граница светового пятна должна быть четкой, без размытых краев. Если фара «слепая» или светит вбок, ослабьте крепеж и откорректируйте положение, ориентируясь на метки на внутренней стороне корпуса (обычно обозначены стрелками).
После финальной затяжки винтов (момент 3–4 Н·м) установите бампер и проверьте зазоры между фарой и кузовными элементами – они должны быть равномерными по всему периметру. Запустите двигатель и протестируйте работу всех режимов освещения: ближний, дальний, габариты, поворотники. Если фара запотевает в течение 30 минут после включения, демонтируйте её и проверьте целостность уплотнителя – частая причина кроется в поврежденной резиновой прокладке или неправильной установке дренажных отверстий.
Подключение электропроводки и проверка работоспособности ламп
После установки новых фар на Киа Рио 2 подключите штатные разъемы к патронам ламп. Убедитесь, что фиксаторы разъемов защелкнулись – на моделях 2005–2011 годов они часто ломаются при неаккуратном обращении. Для ближнего света используйте лампы H4 (55/60 Вт), для габаритов – W5W (5 Вт), для поворотников – PY21W (21 Вт). Проверьте полярность подключения: на разъеме ближнего света центральный контакт – «+», боковые – «−» (масса). Если лампа не загорается, поменяйте полярность или прозвоните проводку мультиметром (сопротивление должно быть <1 Ом).
Перед окончательной сборкой включите зажигание и проверьте все режимы работы фар:
- Ближний свет – должен гореть ровно, без мерцания.
- Дальний свет – активируется рычагом подрулевого переключателя (тест на короткое замыкание: при включении не должно быть запаха гари).
- Габариты – горят постоянно при включенном зажигании.
- Поворотники – мигают с частотой 60–120 раз в минуту (при неисправности реле замените его на новое, артикул 95930-1H000).
Если лампа ближнего света перегорает сразу после включения, проверьте напряжение на разъеме: оно не должно превышать 13,8 В при работающем двигателе. Превышение указывает на неисправность регулятора напряжения генератора.
Зафиксируйте проводку пластиковыми хомутами к штатным креплениям кузова, избегая натяжения и контакта с острыми кромками. На Киа Рио 2 провода от фар проходят через гофру в моторном отсеке – убедитесь, что она не пережата. После проверки установите на место защитные крышки фар и подключите клемму аккумулятора. Проведите тест-драйв в темное время суток: световой пучок ближнего света должен освещать дорогу на 30–50 метров без «слепых зон», дальний – на 100+ метров. При несоответствии отрегулируйте фары по высоте с помощью винта на задней части корпуса (1 оборот = ~2 градуса изменения угла).
Регулировка угла наклона фар после установки
После замены фар на Киа Рио 2 проверка и корректировка угла наклона обязательна – даже незначительное смещение в 0,5° снижает видимость на 15–20 метров. Для точной настройки используйте ровную площадку длиной не менее 7,6 метра перед вертикальной стеной или экраном. Автомобиль должен стоять без пассажиров и груза, с давлением в шинах, соответствующим заводским нормам (2,2 бар для передних, 2,0 бар для задних).

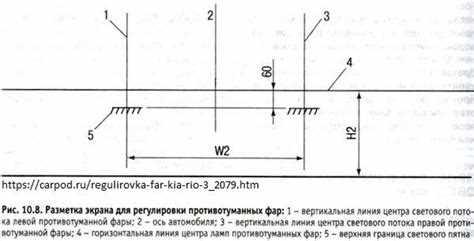

На стене нанесите горизонтальную линию на высоте центра фар (для Рио 2 – 65 см от земли) и две вертикальные метки, совпадающие с осями ламп. Расстояние между метками – 112 см, что соответствует межцентровому расстоянию фар. Включите ближний свет и убедитесь, что верхняя граница светового пятна совпадает с горизонтальной линией, а излом светотеневой границы проходит через пересечение меток.
Регулировочные винты расположены на задней стороне фар: верхний отвечает за вертикальное смещение, боковой – за горизонтальное. На Киа Рио 2 винты имеют шестигранную головку на 6 мм. Вращайте верхний винт по часовой стрелке, чтобы опустить луч, против – чтобы поднять. Один полный оборот смещает световое пятно на 10 см на расстоянии 5 метров.
Для проверки используйте темное время суток или помещение с минимальным освещением. Избегайте регулировки на неровной поверхности – уклон в 1° искажает результаты на 30%. Если после настройки световой пучок остается несимметричным, проверьте крепление фары: болты на кронштейне должны быть затянуты с моментом 8–10 Н·м.
При отсутствии стены с разметкой используйте лазерный уровень или приложение для смартфона с функцией измерения углов. Приложите устройство к рассеивателю фары и выровняйте луч по горизонтали. Допустимое отклонение – не более 0,2° от заводских параметров. Превышение этого значения приводит к ослеплению встречных водителей или недостаточной освещенности дороги.
На Киа Рио 2 с галогеновыми лампами H4 регулировка проводится только на ближнем свете. Дальний свет автоматически корректируется при правильной настройке ближнего. Если автомобиль оборудован ксеноном, проверьте работу автокорректора: при загрузке багажника или посадке пассажиров угол наклона должен изменяться плавно, без рывков.
После регулировки проведите тестовый заезд на скорости 50–60 км/ч по неосвещенному участку. Световое пятно должно освещать дорогу на 30–40 метров вперед, не захватывая встречную полосу. Если на асфальте заметны темные пятна или яркие блики, повторите настройку, уменьшив шаг вращения винтов до 1/4 оборота.
Зафиксируйте положение регулировочных винтов пластиковыми заглушками или герметиком, чтобы предотвратить самопроизвольное смещение из-за вибрации. Периодически проверяйте угол наклона фар каждые 10 000 км пробега или после замены ламп – ресурс регулировочных механизмов ограничен 50–70 циклами настройки.
Особенности замены левой и правой фары на Киа Рио 2
Левая и правая фары на Киа Рио 2 имеют конструктивные отличия, влияющие на процесс замены. Правая фара крепится тремя болтами под ключ на 10 мм, а левая – двумя болтами и одним винтом с головкой Torx T20. Перед началом работ отсоедините клемму аккумулятора, чтобы избежать короткого замыкания при манипуляциях с электропроводкой.
Для доступа к левой фаре потребуется демонтировать воздухозаборник, закреплённый двумя клипсами и одним винтом под крестовую отвёртку. Правая фара расположена ближе к радиаторной решётке, поэтому её замена проще, но требует осторожности при отсоединении разъёма питания – фиксатор разъёма хрупкий и часто ломается при резком нажатии.
При установке новой фары обратите внимание на регулировочные винты. На левой фаре винт вертикальной регулировки находится сверху, а горизонтальной – сбоку, ближе к крылу. На правой фаре расположение аналогичное, но доступ к боковому винту затруднён из-за бачка омывателя – его рекомендуется временно сдвинуть, не отсоединяя шланги.
Электрические разъёмы фар отличаются: у левой фары разъём имеет три контакта (ближний, дальний, габарит), у правой – четыре (добавляется контакт для поворотника). Перед подключением новой фары проверьте целостность уплотнительных резинок на разъёмах – их повреждение приведёт к попаданию влаги и коррозии контактов.
После установки фары обязательно отрегулируйте световой пучок. Для этого используйте стену или специальный экран на расстоянии 5 метров. Верхняя граница ближнего света должна находиться на уровне 10 см ниже центра фар, а наклон пучка – соответствовать заводским меткам на регулировочных винтах (обычно 1% для Киа Рио 2).
При замене правой фары учтите, что её корпус плотнее прилегает к бамперу. Чтобы избежать повреждения лакокрасочного покрытия, используйте пластиковый монтажный клин для отделения фары от бампера. Для левой фары этот момент менее критичен, но всё равно требует аккуратности – зазоры между фарой и крылом должны быть равномерными.
Если после замены фара не включается, проверьте предохранители F12 (левая фара) и F13 (правая фара) в монтажном блоке под капотом. Также убедитесь, что на разъёме нет окислов – их можно удалить с помощью контактной смазки или спирта. При установке светодиодных ламп дополнительно проверьте полярность подключения, так как они чувствительны к неправильному соединению.
Типичные ошибки при замене фар и как их избежать
Первая и самая распространённая ошибка – игнорирование инструкции производителя. В мануале Киа Рио 2 указано, что перед демонтажем фары необходимо отключить минусовую клемму аккумулятора. Пренебрежение этим шагом может привести к короткому замыканию в проводке или срабатыванию подушек безопасности. Также в руководстве прописаны моменты затяжки крепёжных болтов (обычно 8–12 Н·м), превышение которых деформирует пластиковый корпус или треснет стекло.
Неправильная последовательность снятия элементов часто приводит к повреждению смежных деталей. Например, многие пытаются вытащить фару, не сняв предварительно бампер или решётку радиатора. На Киа Рио 2 для доступа к верхним креплениям фары требуется демонтировать пластиковые накладки крыла (2 винта под капотом и 3 клипсы снизу). Пропуск этого этапа заканчивается сломанными защёлками или царапинами на лакокрасочном покрытии.
Использование неподходящих инструментов – ещё одна частая проблема. Для отсоединения разъёмов фары нужна тонкая плоская отвёртка или специальный пластиковый клин. Применение металлических предметов (нож, отвёртка с широким жалом) приводит к обламыванию фиксаторов разъёма. Для снятия герметичных заглушек на задней части фары рекомендуется использовать силиконовую смазку – это предотвратит растрескивание резины при извлечении.
- Замена ламп без проверки совместимости. На Киа Рио 2 устанавливаются лампы H4 (ближний/дальний свет) или H7 (противотуманные). Установка ламп с неправильным цоколем или повышенной мощностью (например, 100 Вт вместо штатных 55 Вт) вызывает перегрев отражателя и оплавление пластиковых элементов.
- Неправильная регулировка после установки. Даже новая фара требует настройки. На корпусе Киа Рио 2 есть регулировочные винты: верхний отвечает за вертикальное положение, боковой – за горизонтальное. Проверку проводят на расстоянии 5 метров от стены, предварительно выставив давление в шинах и загрузив автомобиль (50 кг на водительское сиденье).

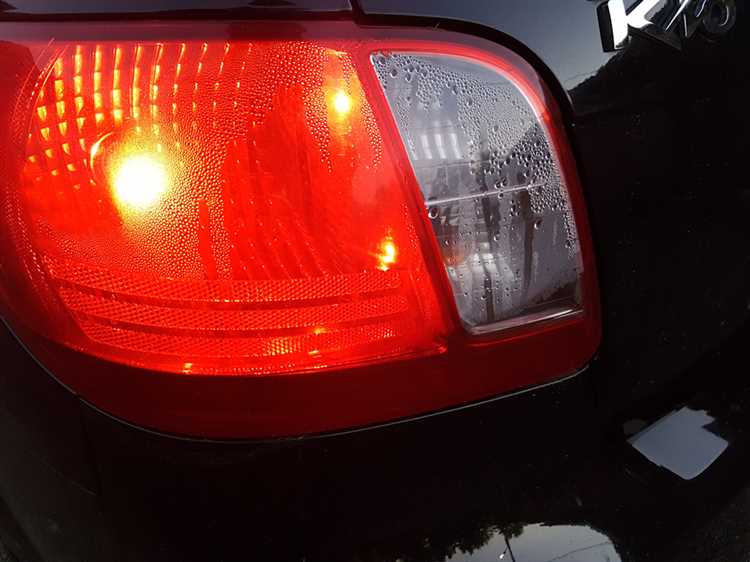

- Игнорирование герметичности. После установки фары проверяют уплотнительные резинки на отсутствие зазоров. Влага, попавшая внутрь, вызывает запотевание стекла и коррозию контактов. Для проверки используют струю воды под низким давлением – если внутри появляются капли, уплотнитель требует замены.
Ошибки при подключении электрики часто остаются незамеченными до первого включения. Например, перепутывание полярности при установке светодиодных ламп приводит к выходу из строя блока управления. На Киа Рио 2 разъём фары имеет ключ, исключающий неправильное подключение, но при использовании переходников или неоригинальных проводов риск сохраняется. Перед окончательной сборкой всегда проверяют работу всех режимов освещения (габариты, ближний, дальний, поворотники).
Последняя ошибка – экономия на расходниках. Дешёвые аналоги фар часто имеют некачественное стекло (искажает световой пучок) или слабый корпус (трескается при температурных перепадах). Для Киа Рио 2 рекомендуется использовать оригинальные детали (артикул 92101-1C500 для левой фары, 92102-1C500 для правой) или проверенные аналоги (например, Depo, TYC). При покупке обращают внимание на маркировку ECE (европейский стандарт) и отсутствие сколов на отражателе.
