Замена фары на Suzuki Grand Vitara 2008 года требует точного соблюдения последовательности действий и использования правильных инструментов. Модель оснащена галогенными фарами с цоколем H7 для ближнего света и H1 для дальнего, а также лампой поворотника PY21W. Перед началом работ убедитесь, что у вас есть новая фара (оригинальный артикул 59110-65J00 для левой и 59120-65J00 для правой) или аналоги от проверенных производителей, таких как Depo или TYC.
Для демонтажа потребуется крестовая отвёртка, торцевой ключ на 10 мм и пластиковый монтажный инструмент (или плоская отвёртка с обмоткой изоленты, чтобы не повредить пластик). Отсоедините клемму аккумулятора перед началом работ – это исключит риск короткого замыкания при случайном касании проводки. Фара крепится тремя болтами: два сверху (доступны через моторный отсек) и один снизу (под бампером).
Особое внимание уделите герметичности новой фары. После установки проверьте отсутствие зазоров между корпусом и кузовом – даже небольшой просвет приведёт к запотеванию оптики во время дождя. Если штатные уплотнители изношены, замените их на силиконовые аналоги. При подключении разъёмов убедитесь, что фиксаторы защёлкнулись до характерного щелчка – неплотное соединение вызовет сбои в работе освещения.
После сборки отрегулируйте световой пучок с помощью винтов на задней стороне фары. Для этого установите автомобиль на ровной площадке в 5 метрах от стены, включите ближний свет и выставьте горизонтальную границу пучка на уровне 10 см ниже центра фар. Вертикальная регулировка выполняется поворотом винта до совпадения светового пятна с метками на стене.
Необходимые инструменты и материалы для замены фары
Для замены фары на Suzuki Grand Vitara 2008 потребуются инструменты, адаптированные под крепления и конструкцию передней оптики. Основной набор включает торцевую головку на 10 мм с удлинителем (длина 100–150 мм) для откручивания болтов крепления фары, крестовую отвёртку PH2 для снятия подкрылка и пластиковых фиксаторов бампера, а также плоскую отвёртку с шириной жала 5–7 мм для отсоединения электрических разъёмов. Дополнительно понадобится динамометрический ключ с диапазоном 8–12 Н·м для затяжки болтов с рекомендуемым моментом, указанным в сервисном мануале (10 Н·м для основных креплений). Избегайте использования рожковых ключей – они могут сорвать грани болтов.
В качестве расходных материалов подготовьте новую фару (оригинальный артикул 55100-65J00 для левой, 55150-65J00 для правой) или совместимый аналог (например, Depo 335-1112L-AS или TYC 2-0730-00-1). Для герметизации стыков между фарой и кузовом используйте бутиловый герметик (например, 3M 08568) или силиконовый уплотнитель с рабочей температурой до +120°C. Если при демонтаже повреждены пластиковые пистоны бампера (артикул 90467-12027), замените их – стандартный размер 6×18 мм. Для очистки посадочного места от старого герметика пригодится обезжириватель (спирт или антисиликон) и безворсовая салфетка.
Подготовка автомобиля перед снятием фары
Перед началом работ отключите аккумулятор, сняв клемму «минус». На Suzuki Grand Vitara 2008 года достаточно ослабить гайку на 10 мм ключом на 10, чтобы избежать короткого замыкания при случайном касании проводки. Если автомобиль оснащён сигнализацией с автозапуском, отключите её через брелок или временно снимите предохранитель системы (обычно на 10 А, расположен в блоке под рулевой колонкой).
Установите автомобиль на ровную поверхность и зафиксируйте задние колёса противооткатными упорами. Если работа проводится на улице, выберите место в тени – прямые солнечные лучи ускоряют нагрев пластиковых элементов фары, что может усложнить демонтаж. При необходимости поднимите переднюю часть машины домкратом и закрепите на подставках, чтобы получить доступ к нижним креплениям фары.
Снимите декоративную решётку радиатора. На модели 2008 года она крепится на четырёх пластиковых защёлках (две сверху, две снизу) и двух винтах под крестовую отвёртку (расположены по краям). Аккуратно подденьте решётку плоской отвёрткой, начиная с нижнего края, чтобы не повредить защёлки. Отложите её в сторону вместе с винтами.
- Очистите рабочую зону от грязи и пыли сжатым воздухом или мягкой щёткой – попадание абразивных частиц на оптику или электрические контакты недопустимо.
- Проверьте наличие коррозии на металлических кронштейнах фары. При обнаружении ржавчины обработайте участки преобразователем ржавчины (например, «Цинкарь») и зачистите наждачной бумагой зернистостью P400.
- Подготовьте инструменты: торцевую головку на 8 мм (для болтов крепления фары), плоскую отвёртку (для отсоединения разъёмов), пластиковый съёмник (чтобы не поцарапать бампер).
Отсоедините разъём питания фары, нажав на фиксатор большим пальцем и потянув колодку на себя. Если разъём «прикипел», используйте силиконовую смазку или WD-40 – нанесите её на контакты и подождите 2–3 минуты. Избегайте чрезмерных усилий, чтобы не повредить пластиковые направляющие. Для левой фары дополнительно потребуется отсоединить разъём корректора угла наклона (расположен за фарой, доступ через моторный отсек).
Перед демонтажем фары осмотрите состояние резиновых уплотнителей вокруг неё. Если они потрескались или деформированы, замените их – артикул оригинального уплотнителя для Suzuki Grand Vitara 2008: 55101-65J00 (верхний) и 55102-65J00 (нижний). При отсутствии оригинала подойдут аналоги от Toyota Rav4 2006–2012 годов (артикул 81250-42010). Уплотнители предотвращают попадание влаги и пыли в моторный отсек, поэтому их целостность критична.
Отключение электропитания и снятие бампера
Перед началом работ отсоедините клемму «минус» аккумулятора ключом на 10 мм, чтобы исключить короткое замыкание при демонтаже фары. На Suzuki Grand Vitara 2008 года аккумулятор расположен в моторном отсеке слева – клемма фиксируется гайкой, которую удобнее откручивать торцевой головкой с удлинителем. После отключения подождите 2–3 минуты, чтобы разрядились конденсаторы в цепях освещения. Если автомобиль оснащён сигнализацией с автозапуском, временно отключите её, чтобы избежать срабатывания блокировки.
Для снятия переднего бампера открутите 6 винтов Torx T25: два под капотом у решётки радиатора, два в колёсных арках (доступны после снятия подкрылков) и два снизу бампера у днища. Пластиковые пистоны крепления бампера к крыльям и подкрылкам аккуратно подденьте плоской отвёрткой – их 8 штук (по 4 с каждой стороны). Отсоедините разъёмы противотуманных фар и датчика парковки, если они установлены. Бампер снимается движением на себя с небольшим усилием, после чего его можно отложить в сторону, не отсоединяя шланги омывателей.

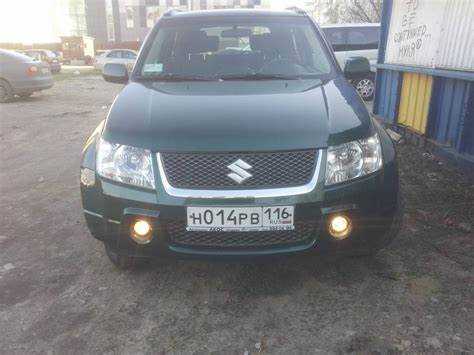

Демонтаж старой фары на Suzuki Grand Vitara
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. На Suzuki Grand Vitara 2008 года фара крепится тремя болтами под ключ на 10 мм: два расположены по верхнему краю корпуса, один – в нижней части ближе к решётке радиатора. Для доступа к нижнему болту потребуется снять пластиковый подкрылок, закреплённый тремя клипсами и одним саморезом под крестовую отвёртку.
Отсоедините электрический разъём фары, нажав на фиксатор пальцами или отвёрткой с плоским жалом. На моделях с ксеноном или LED-оптикой дополнительно отключите блок розжига, расположенный за фарой – он держится на двух винтах под Torx T20. Если разъём «прикипел», используйте силиконовую смазку или WD-40, но избегайте чрезмерного усилия, чтобы не повредить контакты.
После откручивания болтов фара останется удерживаться на направляющих штифтах. Аккуратно покачайте её из стороны в сторону, одновременно потянув на себя, чтобы вывести из посадочных пазов. На некоторых экземплярах штифты могут быть покрыты коррозией – в этом случае нанесите проникающую смазку и дайте ей подействовать 5–10 минут. Не пытайтесь выбивать фару молотком: пластиковый корпус хрупкий и может треснуть.
При демонтаже правой фары (со стороны водителя) мешает бачок омывателя. Его не обязательно снимать полностью – достаточно открутить два болта крепления и отвести в сторону, зафиксировав проволокой или пластиковым хомутом. Для левой фары препятствием может стать горловина бачка гидроусилителя: её можно временно сместить, ослабив хомут шланга.
Проверьте состояние резиновых уплотнителей по периметру фары. Если они потрескались или деформировались, замените их перед установкой новой оптики – это предотвратит попадание влаги и пыли внутрь корпуса. Также осмотрите посадочное место на кузове: удалите грязь и остатки старого герметика, если они есть, чтобы новая фара села ровно и без перекосов.
Собранные болты, клипсы и разъёмы сложите в отдельную ёмкость – на этапе установки новой фары их легко перепутать или потерять. Если демонтаж затягивается, накройте открытое посадочное место полиэтиленом, чтобы защитить проводку от случайного попадания влаги или мусора.

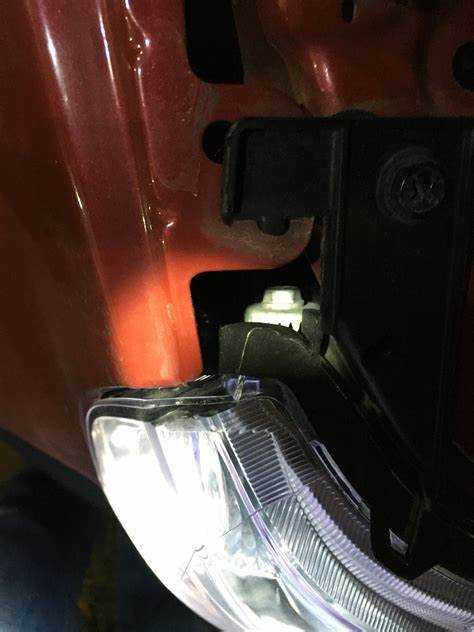

Проверка креплений и проводки перед установкой новой фары
Перед монтажом новой фары на Suzuki Grand Vitara 2008 осмотрите штатные крепления на кузове. На модели 2008 года фара фиксируется тремя болтами M6 с головкой на 10 мм: два верхних расположены на расстоянии 80 мм друг от друга, нижний – на 50 мм ниже левого верхнего. Проверьте резьбу на болтах и ответных отверстиях в кузове – коррозия или сорванные витки потребуют замены крепежа или нарезки новой резьбы метчиком M6.
Отсоедините разъем проводки от старой фары, потянув за фиксатор вверх – он выполнен из пластика и ломается при чрезмерном усилии. Осмотрите контакты на наличие окислов: налет удалите ластиком или мелкозернистой наждачной бумагой (зерно 1000), затем протрите спиртом. Проверьте целостность изоляции проводов – трещины или оплавления указывают на необходимость замены жгута.
На разъеме фары Suzuki Grand Vitara 2008 три контакта: плюс (красный провод, сечение 1,5 мм²), масса (черный, 2,5 мм²) и сигнал габарита (желтый, 0,75 мм²). Мультиметром в режиме прозвонки убедитесь в отсутствии обрыва цепи между разъемом и блоком предохранителей (предохранитель №12 на 10 А для ближнего света). Сопротивление между массой и кузовом не должно превышать 0,5 Ом.
Проверьте состояние резиновых уплотнителей на крепежных кронштейнах фары – трещины или деформация приведут к попаданию влаги. Уплотнители можно восстановить силиконовой смазкой, но при глубоких повреждениях замените их на аналогичные (артикул 55107-65J00 для оригинальных деталей). Обратите внимание на металлические втулки в отверстиях кузова – они должны свободно вращаться, иначе при затяжке болтов возможен перекос фары.
Если на старой фаре присутствуют следы конденсата, осмотрите дренажные отверстия в нижней части корпуса – они часто забиваются грязью. Прочистите их сверлом диаметром 3 мм или проволокой, затем продуйте сжатым воздухом. Проверьте герметичность нового блока фары: зажмите дренажные отверстия пальцами и подуйте в патрон лампы – воздух не должен проходить.
Перед подключением новой фары подайте напряжение на разъем и проверьте работу всех режимов: ближний свет, габариты, поворотник. Для этого используйте диагностический адаптер ELM327 с программой Torque Pro – код ошибки P0455 укажет на неисправность цепи. Если адаптера нет, временно подключите лампу H4 на 55/60 Вт напрямую к аккумулятору через предохранитель на 10 А.
Затягивайте болты крепления фары динамометрическим ключом с усилием 8–10 Н·м, начиная с нижнего, затем поочередно верхние. Перекос приведет к неправильной фокусировке светового пучка – проверьте регулировку после установки с помощью стенда или по меткам на стене (расстояние 7,62 м, высота центра фары 60 см).
Установка новой фары и выравнивание по посадочному месту
Перед установкой новой фары очистите посадочное место от грязи и остатков старого герметика. На Suzuki Grand Vitara 2008 фара фиксируется тремя болтами M6 с головкой на 10 мм: два верхних (ближе к решетке радиатора) и один нижний (у бампера). Нанесите на резьбу болтов фиксатор средней прочности (например, Loctite 243), чтобы предотвратить самопроизвольное ослабление крепежа из-за вибраций.
Вставьте фару в нишу, совместив направляющие штифты на корпусе с отверстиями в кузове. Нижний штифт должен войти в паз без усилий – если этого не происходит, проверьте отсутствие деформации кронштейна бампера. Прижмите фару к кузову и наживите все три болта вручную, не затягивая. Убедитесь, что зазор между фарой и капотом равномерный (2–3 мм) – регулировка по высоте выполняется позже.
Затягивайте болты крест-накрест в два этапа: сначала моментом 8–10 Н·м, затем окончательно 12–14 Н·м. Избегайте перетяжки – пластиковый корпус фары может треснуть. После фиксации проверьте плотность прилегания уплотнительной резинки по периметру: она должна сжиматься равномерно, без зазоров. Если резинка деформирована, замените её – иначе внутрь попадет влага и пыль.
Подключите разъем питания фары, предварительно смазав контакты диэлектрической смазкой (например, Molykote 111). Убедитесь, что фиксатор разъема защелкнулся с характерным щелчком. Включите габариты и ближний свет – лампа должна загораться без мерцания. Если свет не включается, проверьте предохранитель F24 (10 А) в монтажном блоке под капотом.
Выравнивание фары по вертикали и горизонтали выполняйте на ровной площадке с помощью регулировочных винтов. Верхний винт (под капотом) отвечает за наклон по вертикали, боковой (рядом с решеткой) – за горизонтальное смещение. Вращайте винты шестигранником на 5 мм: один полный оборот изменяет угол наклона примерно на 0,5°. Для точной настройки используйте стену на расстоянии 5 метров – световое пятно ближнего света должно быть на 5 см ниже горизонтальной линии, проведенной на уровне центра фар.
Подключение электрических разъемов и проверка работоспособности
Перед подключением разъемов убедитесь, что новая фара совместима с Suzuki Grand Vitara 2008 года. На задней панели фары расположены два основных разъема: для лампы ближнего/дальнего света (H4) и для габаритных огней (W5W). Проверьте наличие уплотнительных резинок на разъемах – их отсутствие или повреждение приведет к попаданию влаги и коррозии контактов.
Отсоедините аккумулятор, сняв клемму «минус», чтобы исключить короткое замыкание. Подключите разъемы в следующем порядке:
- Разъем габаритных огней (тонкий, с двумя проводами – обычно черным и желтым).
- Разъем лампы H4 (толстый, трехконтактный: ближний свет, дальний свет, масса).
Плотно защелкните фиксаторы разъемов до характерного щелчка. Если разъем не вставляется свободно, не прилагайте силу – проверьте ориентацию и наличие повреждений на контактах.
После подключения установите фару на место и временно закрепите ее болтами, не затягивая до конца. Подключите аккумулятор и включите зажигание. Проверьте работу всех режимов:
- Габаритные огни (должны гореть постоянно при включении).
- Ближний свет (включается рычагом под рулем).
- Дальний свет (переключается тем же рычагом).
- Указатели поворота (мигают с частотой 60–120 раз в минуту).
Если лампа не загорается, отключите аккумулятор и проверьте разъемы на наличие окисления или неплотного контакта. Очистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений.
При срабатывании предохранителя после подключения (номер предохранителя для фар – 15A, расположен в блоке под капотом) проверьте правильность подключения разъема H4. Частая ошибка – перепутывание контактов ближнего и дальнего света, что приводит к короткому замыканию. В этом случае поменяйте провода местами согласно схеме: ближний свет – центральный контакт, дальний – боковой, масса – нижний.
Завершите установку, затянув крепежные болты фары с моментом 8–10 Н·м. Проверьте регулировку света: на ровной площадке направьте луч ближнего света на стену на расстоянии 5 метров. Верхняя граница светового пятна должна быть на 10–15 см ниже центра фары. При необходимости отрегулируйте винтами на задней панели фары.
Если после всех проверок фара работает нестабильно (мигает, гаснет), замените лампу H4 – даже новая лампа может быть бракованной. Используйте только лампы с маркировкой, соответствующей заводским параметрам: 12V 60/55W. Не прикасайтесь к колбе лампы голыми руками – жировые следы приводят к перегреву и преждевременному выходу из строя.
После успешной проверки установите на место защитные крышки разъемов и пластиковые кожухи. Проведите тест-драйв в темное время суток, чтобы убедиться в отсутствии бликов, неравномерного освещения или посторонних шумов от фары. При обнаружении вибрации или дребезжания проверьте затяжку всех крепежных элементов.
Сборка бампера и финальная регулировка света фар
После установки новой фары закрепите бампер в обратной последовательности. Начните с верхних точек крепления: в Suzuki Grand Vitara 2008 это два болта M6 под ключ на 10 мм в районе решетки радиатора. Затягивайте их с усилием 8–10 Н·м, избегая перекосов – пластик бампера склонен к трещинам при неравномерной нагрузке. Нижние защелки фиксируются легким нажатием до щелчка, но перед этим убедитесь, что направляющие вошли в пазы без смещения.
Подключите разъемы противотуманных фар и датчика парковки, если они предусмотрены комплектацией. Провода уложите в штатные клипсы на внутренней стороне бампера – их расположение отмечено метками на пластике. Избегайте натяжения кабелей: оставьте запас 2–3 см для свободного хода при вибрации. Проверьте целостность изоляции, особенно в местах сгибов – повреждения могут привести к короткому замыканию при контакте с металлическими элементами кузова.
- Затяните боковые винты крепления бампера к крыльям (Torx T25, момент 5–7 Н·м).
- Установите пластиковые накладки порогов, зафиксировав их тремя клипсами с каждой стороны.
- Верните на место решетку радиатора, закрепив ее двумя болтами M5 под ключ на 8 мм.
Для регулировки света фар используйте ровную вертикальную поверхность на расстоянии 5 метров от автомобиля. На стене или экране нанесите горизонтальную линию на уровне центра фар (для Grand Vitara 2008 это 75 см от земли) и две вертикальные линии, соответствующие центрам ламп. Включите ближний свет и отрегулируйте фару шестигранником на 5 мм: винт вертикальной настройки расположен сверху корпуса, горизонтальной – сбоку. Световое пятно должно быть на 5 см ниже горизонтальной линии и смещено на 10 см вправо от вертикальной.
Проверьте регулировку на ходу: на пустом участке дороги при скорости 50–60 км/ч свет должен освещать дорогу на 30–40 метров вперед, не слепя встречных водителей. Если фары «бьют» вверх или в стороны, повторите настройку, уменьшив шаг вращения регулировочных винтов до 1/4 оборота за раз. Для ксеноновых фар дополнительно убедитесь, что автокорректор высоты работает корректно – при загрузке багажника световой пучок не должен подниматься выше допустимого уровня.
Завершите сборку установкой декоративных заглушек на регулировочные винты и проверкой работы всех осветительных приборов: ближнего/дальнего света, габаритов, поворотников. Протрите фару спиртовой салфеткой для удаления отпечатков пальцев – они ухудшают светораспределение и могут вызвать локальный перегрев поликарбонатного стекла. Если после замены фары наблюдается неравномерное освещение или «слепые зоны», замените лампу – даже новые элементы могут иметь заводской брак в нити накала.
Типичные ошибки при замене фары и способы их избежать
Первая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. На Suzuki Grand Vitara 2008 года даже при выключенном зажигании в электрической цепи фары может сохраняться остаточное напряжение, особенно если установлены дополнительные модули (например, ксенон или LED-контроллеры). Отсоедините клемму «минус» на 5–10 минут, чтобы исключить короткое замыкание при случайном касании проводов к кузову. Это также предотвратит срабатывание подушек безопасности, если замена требует демонтажа элементов передней панели.
Неправильное снятие бампера – вторая частая проблема. Владельцы часто пытаются выдернуть бампер с силой, не открутив предварительно крепёжные болты. На Grand Vitara 2008 года бампер фиксируется 6 болтами под ключ на 10 мм (два в арках колёс, два под капотом, два снизу у юбки) и 4 пластиковыми клипсами по нижнему краю. Сначала открутите болты, затем аккуратно подденьте клипсы плоской отвёрткой, начиная с середины, чтобы не сломать защёлки. Если бампер не поддаётся, проверьте наличие скрытых винтов за решёткой радиатора.
Многие пренебрегают проверкой состояния уплотнительных резинок фары перед установкой новой. Даже если старая фара внешне цела, резинка может быть деформирована или потрескаться, что приведёт к попаданию влаги и пыли. Осмотрите уплотнитель на наличие микротрещин и смажьте его силиконовой смазкой перед монтажом. На Grand Vitara 2008 года резинка идёт по периметру фары и имеет два выступа для фиксации в кузове – убедитесь, что они правильно встали в пазы, иначе фара будет болтаться.
Ошибка при подключении разъёмов питания – третья по частоте. На Grand Vitara 2008 года фара подключается через два разъёма: основной (с тремя контактами для ближнего/дальнего света) и дополнительный (для габаритов или корректора). Часто их путают местами, что приводит к неработающему ближнему свету или постоянному горению габаритов. Перед отсоединением промаркируйте разъёмы скотчем или сфотографируйте их расположение. При подключении убедитесь, что фиксаторы защёлкнулись до конца – иначе контакт будет ненадёжным.
Некоторые владельцы забывают о регулировке фар после установки. Даже если фара встала на место, неправильный угол наклона ухудшит видимость и будет слепить встречных водителей. На Suzuki Grand Vitara 2008 года регулировочные винты расположены сверху и сбоку фары: верхний отвечает за вертикальное положение, боковой – за горизонтальное. Используйте стену или специальный экран для настройки: расстояние от автомобиля до стены должно быть 5 метров, центр светового пятна – на 10 см ниже уровня фар.
Использование неподходящих инструментов – ещё одна ошибка. Например, попытка открутить крепёжные болты фары рожковым ключом вместо торцевого приводит к срыву граней. Для Grand Vitara 2008 года потребуются торцевые головки на 8 и 10 мм с удлинителем, а также трещотка с длинным рычагом для нижних болтов. Пластиковые клипсы бампера лучше снимать специальным съёмником или плоской отвёрткой с широким жалом, чтобы не повредить защёлки.
Неправильная последовательность сборки после замены фары может привести к перекосу бампера или повреждению лакокрасочного покрытия. Сначала установите фару на место, закрепите её болтами, затем подключите разъёмы. Только после этого монтируйте бампер: сначала защёлкните верхние крепления, затем нижние клипсы, и только в конце закрутите болты. Если бампер не встаёт ровно, проверьте, не мешают ли провода или шланги омывателя.
Последняя ошибка – игнорирование проверки работы всех режимов освещения. Включите зажигание и последовательно протестируйте ближний свет, дальний свет, габариты, поворотники и корректор фар (если есть). Если какой-то режим не работает, не спешите винить новую фару – проверьте предохранители (для Grand Vitara 2008 года это №14 и №15 в блоке под капотом) и реле (расположено в том же блоке, маркировка «Headlight»). Также осмотрите провода на предмет перегибов или обрывов, особенно в местах изгиба при открытии капота.
