Главный цилиндр сцепления – ключевой элемент гидравлической системы, отвечающий за передачу усилия от педали к рабочему цилиндру. Его неисправность проявляется в виде провалов педали, утечек жидкости или затрудненного переключения передач. Демонтаж требует точности: ошибки при отсоединении шлангов или крепежа могут привести к потере тормозной жидкости или повреждению смежных узлов. В этом руководстве рассмотрен процесс для большинства легковых автомобилей с передним приводом, включая модели ВАЗ, Renault Logan и Kia Rio.
Перед началом работ подготовьте инструменты: накидные ключи на 10, 12 и 14 мм (размер зависит от модели), шестигранник на 6 мм для прокачного штуцера, шприц для откачки жидкости, емкость для слива и ветошь. Обязательно сбросьте давление в системе, нажав педаль сцепления 10–15 раз при отключенном двигателе. Это предотвратит вытекание жидкости при отсоединении шлангов. Работайте в перчатках: тормозная жидкость агрессивна к коже и лакокрасочному покрытию.
Начните с отсоединения минусовой клеммы аккумулятора – это исключит случайное замыкание при работе с электропроводкой, если цилиндр расположен рядом с датчиками или жгутами. Затем снимите расширительный бачок тормозной системы (если он мешает доступу) или откачайте из него жидкость до уровня ниже штуцера подвода к цилиндру. На автомобилях с АБС дополнительно отключите разъем датчика давления, если он установлен на магистрали сцепления.
Отсоедините шланг подачи жидкости от цилиндра, используя два ключа: одним удерживайте штуцер на цилиндре, вторым откручивайте накидную гайку. Подставьте емкость – остатки жидкости вытекут. Далее открутите крепежные болты цилиндра (обычно 2–3 шт.), удерживая его от проворачивания. На некоторых моделях (например, Ford Focus) потребуется снять педаль сцепления в сборе с кронштейном, чтобы извлечь цилиндр через моторный отсек.
После демонтажа осмотрите цилиндр на предмет коррозии, износа манжет и задиров на зеркале. Проверьте состояние возвратной пружины и толкателя – их деформация или поломка требует замены. При установке нового цилиндра смажьте манжеты чистой тормозной жидкостью, а резьбу крепежа – фиксатором (например, Loctite 243). Затягивайте болты с моментом 10–12 Н·м, штуцеры шлангов – 15–18 Н·м. Прокачка системы после установки обязательна.
Какие инструменты и материалы понадобятся для снятия цилиндра
Для демонтажа главного цилиндра сцепления потребуются: набор торцевых головок (10, 12, 14 мм), удлинитель и трещотка для доступа к труднодоступным болтам; рожковые или накидные ключи тех же размеров для штуцеров и крепежа; плоскогубцы с тонкими губками для снятия стопорных колец или шплинтов; отвертка с плоским жалом (5–7 мм) для отсоединения шлангов и фиксаторов. Обязателен динамометрический ключ, если требуется соблюдать момент затяжки при обратной сборке. Для слива тормозной жидкости подготовьте прозрачную емкость объемом не менее 0,5 л и резиновый шланг диаметром 6–8 мм, совместимый с прокачным штуцером. Используйте только чистую тормозную жидкость DOT 4 или выше для долива после установки нового цилиндра.
Дополнительно пригодятся: ветошь для удаления подтеков, силиконовая смазка для обработки резиновых уплотнений, медная паста для предотвращения прикипания резьбовых соединений, а также магнитный поддон для удержания мелких деталей (болтов, шайб). Если цилиндр закреплен на педальном узле, потребуется шестигранник на 5 или 6 мм для регулировочных винтов. Проверьте наличие запасных медных шайб под штуцеры – их деформация при демонтаже делает повторное использование невозможным.
Как правильно подготовить автомобиль перед демонтажем
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием и зафиксируйте его стояночным тормозом. Под задние колеса подложите противооткатные упоры – для легковых автомобилей достаточно упоров высотой 5–7 см, для внедорожников или грузовых моделей используйте упоры из металла или усиленного пластика. Отключите аккумуляторную батарею, сняв клемму «минус», чтобы исключить случайное замыкание при работе с гидравлической системой. Если автомобиль оборудован системой стабилизации или ABS, отсоедините разъемы датчиков на колесах, чтобы избежать ошибок в бортовом компьютере после демонтажа.
- Слейте тормозную жидкость из системы сцепления через штуцер рабочего цилиндра – используйте прозрачную трубку диаметром 6–8 мм и емкость объемом не менее 0,5 л. Жидкость сливайте до тех пор, пока не перестанут выходить пузырьки воздуха, но не опустошайте бачок полностью, чтобы не допустить завоздушивания системы.
- Очистите область вокруг главного цилиндра сцепления от грязи и масла – для этого подойдет очиститель тормозных систем на основе спирта или ацетона. Особое внимание уделите местам крепления цилиндра к педальному узлу и соединению с гидравлической магистралью: остатки загрязнений могут попасть в систему при демонтаже.
- Подготовьте инструмент: понадобятся накидные ключи на 10, 12 и 14 мм (в зависимости от модели автомобиля), шестигранники на 5 или 6 мм для штуцеров, динамометрический ключ с диапазоном 10–25 Н·м, а также емкость для сбора жидкости и ветошь без ворса.
- Проверьте уровень жидкости в бачке главного тормозного цилиндра – если он ниже отметки MIN, долейте свежую жидкость DOT 4 или аналогичную, рекомендованную производителем. Это предотвратит подсос воздуха в систему при отсоединении магистрали.
Как отсоединить шланги и трубки от главного цилиндра сцепления
Перед началом работ слейте тормозную жидкость из системы через штуцер рабочего цилиндра сцепления, чтобы минимизировать потери и загрязнение. Подготовьте емкость для сбора жидкости, ветошь и ключи: накидной на 10–12 мм для металлических трубок и рожковый на 14–17 мм для шланговых соединений. Если трубка прикипела, используйте проникающую смазку (WD-40, Liquid Wrench) за 10–15 минут до демонтажа – избегайте чрезмерных усилий, чтобы не деформировать штуцер.
- Отсоедините гибкий шланг от главного цилиндра: удерживайте гайку на корпусе цилиндра ключом на 14–17 мм, а вторую гайку на шланге вращайте против часовой стрелки. Если шланг зафиксирован хомутом, ослабьте его плоскогубцами или отверткой.
- Для металлической трубки: зафиксируйте шестигранник на штуцере цилиндра ключом на 10–12 мм, одновременно откручивая накидную гайку трубки. Применяйте два ключа, чтобы предотвратить скручивание трубки – это особенно критично для алюминиевых или тонкостенных стальных магистралей.
- Заткните отверстия в цилиндре и трубках чистыми пробками или полиэтиленом, чтобы исключить попадание грязи и влаги. Проверьте состояние уплотнительных колец на штуцерах – при наличии трещин или деформаций замените их перед обратной сборкой.
Как снять крепления и кронштейны, удерживающие цилиндр
Начните с демонтажа кронштейна, удерживающего цилиндр на кузове или коробке передач. Обычно он крепится двумя-тремя болтами, но на автомобилях с гидравлическим усилителем (например, Toyota Camry) может потребоваться сначала снять дополнительные элементы – шланги охлаждения или кронштейны трубок. Если болты прикипели, нанесите проникающую смазку (WD-40, LIQUI MOLY) и дайте ей подействовать 10–15 минут.
При снятии кронштейна обратите внимание на его положение – некоторые модели (например, Renault Logan) имеют регулировочные шайбы или эксцентрики для настройки хода педали. Сфотографируйте или пометьте их расположение, чтобы не нарушить заводские настройки при обратной сборке. Если кронштейн сидит плотно, аккуратно подденьте его монтировкой, но не прилагайте чрезмерных усилий – риск повредить посадочные места.
На некоторых автомобилях (например, Mitsubishi Lancer) цилиндр дополнительно фиксируется скобами или зажимами на шлангах. Их можно снять плоскогубцами или специальным съемником для хомутов. Если шланги закисли, прогрейте место соединения строительным феном – это облегчит демонтаж. Не тяните за шланги при снятии, чтобы не повредить их внутреннюю структуру.
После снятия кронштейна проверьте состояние резиновых втулок и прокладок – они часто изнашиваются и требуют замены. На автомобилях с большим пробегом (свыше 150 000 км) рекомендуется менять их в профилактических целях. Если втулки деформированы или имеют трещины, закажите новые по VIN-коду автомобиля – универсальные аналоги могут не обеспечить должной фиксации.
Перед окончательным снятием цилиндра убедитесь, что все крепежные элементы демонтированы. На некоторых моделях (например, Hyundai Solaris) может быть скрытый болт под пластиковой накладкой или защитным кожухом. Пропустив его, вы рискуете сорвать резьбу при попытке снять цилиндр силой. Если крепление не поддается, проверьте наличие дополнительных фиксаторов – иногда производители используют нестандартные решения, например, защелки или пружинные клипсы.

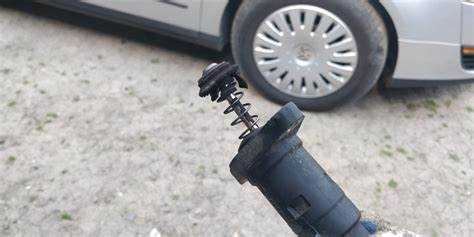

Как безопасно извлечь главный цилиндр из посадочного места
Перед началом работ убедитесь, что система сцепления полностью разгерметизирована. Отсоедините шланг подачи тормозной жидкости от цилиндра, предварительно подставив емкость для сбора остатков жидкости – её объем может достигать 100–150 мл. Заглушите шланг подходящей пробкой (например, резиновой или пластиковой) во избежание попадания воздуха в гидропривод. Если цилиндр крепится к педальному узлу через вилку толкателя, отсоедините её, открутив контргайку и вывернув регулировочный болт на 2–3 оборота.
Открутите крепежные болты главного цилиндра, используя головку или накидной ключ соответствующего размера (обычно 10, 12 или 14 мм). На большинстве моделей автомобилей цилиндр фиксируется двумя болтами, расположенными с интервалом 80–120 мм. При откручивании удерживайте цилиндр рукой, чтобы предотвратить его падение – резкое смещение может повредить уплотнительные манжеты или деформировать посадочное место. Если болты прикипели, нанесите проникающую смазку (WD-40, LIQUI MOLY) за 10–15 минут до демонтажа.
Аккуратно извлеките цилиндр, покачивая его из стороны в сторону с амплитудой 5–10 мм. Не применяйте чрезмерных усилий – корпус цилиндра изготавливается из алюминиевого сплава (например, АК7ч) и может треснуть при сильном нажатии. Осмотрите посадочное место на предмет коррозии или задиров: при их наличии очистите поверхность мелкозернистой наждачной бумагой (P600–P800) и обработайте контактную зону консистентной смазкой (например, МС-1600). Убедитесь, что уплотнительное кольцо цилиндра не осталось в гнезде – его повреждение приведет к утечке жидкости после установки нового узла.
Проверьте состояние возвратной пружины толкателя: её длина в свободном состоянии должна составлять 45–55 мм, а усилие сжатия – 12–18 Н. Если пружина деформирована или потеряла упругость, замените её перед установкой нового цилиндра. При обратной сборке нанесите тонкий слой герметика (например, ABRO 999) на резьбу крепежных болтов для предотвращения самопроизвольного откручивания. Затягивайте болты крест-накрест с моментом 18–22 Н·м, используя динамометрический ключ.
Как слить тормозную жидкость из системы перед демонтажем
Перед началом работ подготовьте прозрачную емкость объемом не менее 0,5 литра, шланг внутренним диаметром 4–6 мм и длиной 30–50 см, а также ключ на 8 или 10 мм для прокачного штуцера. Убедитесь, что автомобиль стоит на ровной поверхности с включенным стояночным тормозом. Если двигатель горячий, дайте ему остыть – тормозная жидкость при контакте с раскаленными деталями может вызвать ожоги.
Снимите крышку с бачка главного цилиндра сцепления и откачайте жидкость шприцем или грушей до уровня ниже штуцера подвода к цилиндру. Это предотвратит ее вытекание при отсоединении трубок. Если бачок совмещен с тормозным, откачайте жидкость до минимальной отметки, чтобы избежать попадания воздуха в тормозную систему.
Найдите прокачной штуцер на рабочем цилиндре сцепления – обычно он расположен в нижней части корпуса и имеет защитный колпачок. Наденьте на штуцер шланг, второй конец которого опустите в емкость с небольшим количеством тормозной жидкости. Это исключит подсос воздуха через штуцер при сливе.
Ослабьте штуцер на 1/2–3/4 оборота ключом, затем попросите помощника медленно выжать педаль сцепления до упора и удерживать ее. Жидкость начнет вытекать через шланг. После прекращения потока заверните штуцер и повторите процедуру, пока из системы не выйдет вся жидкость. Следите за уровнем в бачке – он не должен опускаться ниже минимальной отметки, иначе в систему попадет воздух.
Если автомобиль оборудован ABS, после слива основного объема жидкости может потребоваться подключение диагностического сканера для активации насоса и удаления остатков из гидроаккумулятора. В противном случае при демонтаже цилиндра жидкость вытечет из блока клапанов. Уточните этот момент в руководстве по ремонту конкретной модели.
После завершения слива плотно заверните штуцер и установите на место защитный колпачок. Остатки жидкости в бачке удалите полностью, чтобы избежать смешивания старой и новой при последующей заправке. Проверьте состояние штуцера – при наличии коррозии или повреждений резьбы замените его, чтобы исключить утечки после сборки.
Как проверить состояние деталей после снятия цилиндра
Первым делом осмотрите корпус главного цилиндра на предмет трещин, сколов или следов коррозии. Особое внимание уделите внутренней поверхности – даже микроскопические повреждения могут привести к утечкам жидкости. Используйте фонарик для подсветки труднодоступных участков, так как дефекты часто скрываются в углах или за уплотнениями. Если обнаружены глубокие царапины или раковины, цилиндр подлежит замене – ремонт в таких случаях неэффективен.
Проверьте поршень на наличие задиров, износа или деформации. Измерьте его диаметр штангенциркулем и сравните с заводскими допусками (обычно указываются в мануале автомобиля). Допустимое отклонение – не более 0,05 мм. Если поршень имеет овальность или покрыт слоем окислов, очистите его мелкозернистой наждачной бумагой (зернистость 1000–1200), но только если повреждения поверхностные. Глубокие риски – сигнал к замене.
Оцените состояние манжет и уплотнительных колец. Резиновые детали не должны быть разбухшими, потрескавшимися или иметь следы механического износа. Проверьте их эластичность: сожмите манжету пальцами – она должна быстро восстанавливать форму. Если резина стала жесткой или липкой, замените уплотнения комплектом, даже если визуально они кажутся целыми. Использование старых манжет приведет к повторной утечке.
Изучите возвратную пружину поршня. Растяните её руками и сравните длину с новой пружиной или эталонными значениями. Если пружина потеряла упругость (не возвращает поршень в исходное положение) или имеет следы коррозии, установите новую. Слабая пружина станет причиной неполного выключения сцепления, что проявится в затрудненном переключении передач.
Проверьте шток цилиндра на прямолинейность. Положите его на ровную поверхность и прокатите – биение более 0,3 мм недопустимо. Изогнутый шток вызовет неравномерное распределение усилия на поршень, что приведет к преждевременному износу манжет. При обнаружении деформации шток можно выпрямить в тисках с мягкими губками, но лучше заменить его на новый.
Осмотрите рабочую поверхность цилиндра на наличие следов задиров или выработки. Проведите пальцем по внутренней стенке – ощутимые неровности говорят о необходимости замены. Для точной диагностики используйте нутромер: измерьте диаметр в нескольких точках (верх, середина, низ). Разница более 0,02 мм между измерениями указывает на неравномерный износ, что делает цилиндр непригодным для дальнейшей эксплуатации.
Перед сборкой промойте все металлические детали в чистом тормозном спирте или специальном очистителе для гидравлических систем. Не используйте бензин или растворители на основе ацетона – они разрушают резиновые уплотнения. После промывки продуйте детали сжатым воздухом, чтобы удалить остатки жидкости и абразивных частиц. Смажьте поршень и манжеты свежей тормозной жидкостью перед установкой – это предотвратит сухое трение при первом запуске.

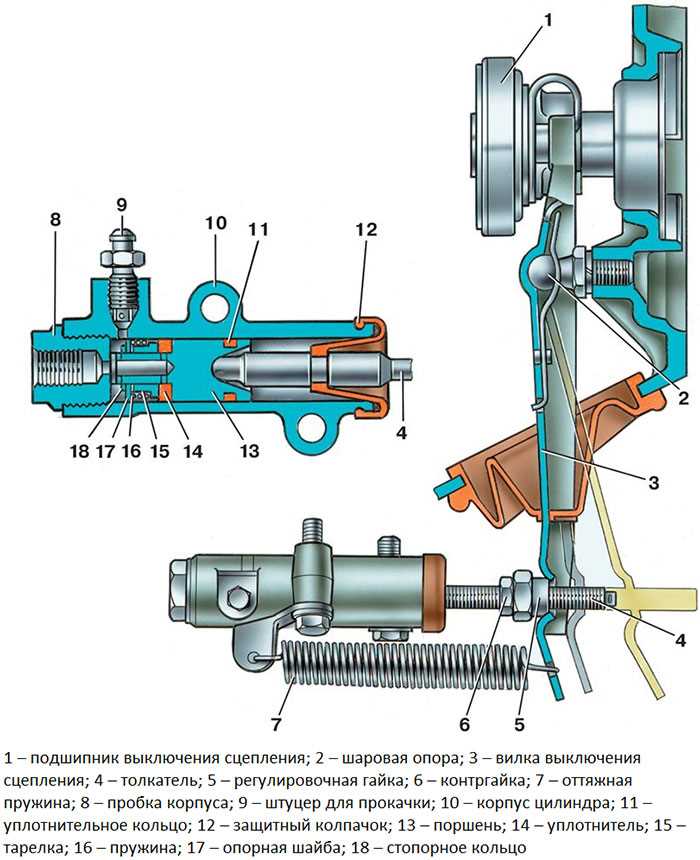

Какие ошибки чаще всего допускают при демонтаже
Первая распространённая ошибка – игнорирование слива тормозной жидкости перед отсоединением трубок. Оставшаяся жидкость под давлением вытекает, загрязняя рабочую зону и создавая риск попадания в глаза или на лакокрасочное покрытие. Кроме того, без слива сложнее оценить состояние уплотнений цилиндра: остатки жидкости маскируют микротрещины или износ манжет. Рекомендуется использовать шприц или специальный сливной штуцер, а не полагаться на случайное вытекание при откручивании штуцеров.
Вторая ошибка – чрезмерное усилие при откручивании крепёжных болтов или штуцеров, особенно на старых автомобилях. Коррозия и закисание резьбы приводят к срыву граней или облому болтов, что усложняет демонтаж и требует высверливания остатков. Перед началом работ обработайте соединения проникающей смазкой (например, WD-40) и выдержите 10–15 минут. Используйте накидные ключи вместо рожковых – они распределяют нагрузку равномерно и снижают риск повреждения.
Как подготовить новый цилиндр к установке после снятия старого
Перед установкой нового главного цилиндра сцепления проверьте его на соответствие модели автомобиля. Номер детали должен совпадать с оригинальным или рекомендованным аналогом – даже небольшие различия в конструкции могут привести к некорректной работе. Осмотрите корпус на отсутствие трещин, сколов или заводских дефектов, особенно в местах резьбовых соединений и уплотнений. Если цилиндр поставляется в комплекте с трубками или штуцерами, убедитесь, что они не имеют заусенцев и повреждений.
Заполните новый цилиндр тормозной жидкостью до уровня, указанного в инструкции производителя. Используйте только рекомендованный тип жидкости (например, DOT 4 или DOT 5.1), так как неподходящая может вызвать разбухание манжет и преждевременный износ. Наберите жидкость в шприц или специальную емкость с носиком и медленно вливайте через заливное отверстие, избегая образования воздушных пузырей. Если цилиндр имеет прокачной штуцер, слегка приоткройте его, чтобы воздух вышел.
Проверьте состояние поршня и возвратной пружины внутри цилиндра. Поршень должен перемещаться плавно, без заеданий, а пружина – возвращать его в исходное положение с равномерным усилием. Нанесите тонкий слой тормозной жидкости на резиновые уплотнения и рабочую поверхность поршня, чтобы снизить трение при первом запуске. Избегайте использования смазок на силиконовой или минеральной основе – они могут разрушить резину.
Осмотрите шток толкателя на предмет износа или деформации. Если на нем есть следы коррозии или задиры, зачистите поверхность мелкозернистой наждачной бумагой (зернистость 800–1000) и протрите безворсовой салфеткой. Убедитесь, что длина штока соответствует заводским параметрам – слишком короткий или длинный может нарушить ход педали сцепления. При необходимости отрегулируйте его положение с помощью контргайки или прокладок.
Подготовьте монтажное место: очистите посадочную поверхность на кузове или кронштейне от грязи, старого герметика и остатков уплотнителей. Используйте металлическую щетку или скребок, но избегайте повреждения резьбы крепежных отверстий. Протрите поверхность обезжиривателем (например, уайт-спиритом) и дайте высохнуть. Если в комплекте с цилиндром идут новые уплотнительные кольца или прокладки, установите их перед монтажом.
Перед установкой проверьте герметичность цилиндра. Закройте все отверстия, кроме одного, и подайте давление воздуха (0,5–1 бар) через штуцер. Если слышно шипение или появляются пузырьки жидкости, цилиндр бракованный. Для проверки под давлением можно использовать специальный стенд или самодельное приспособление из шприца и манометра. Не пренебрегайте этим этапом – утечки на новом цилиндре приведут к повторному демонтажу.
Соберите все необходимые инструменты и расходные материалы: динамометрический ключ для затяжки крепежа с усилием, указанным в мануале (обычно 15–25 Н·м), герметик для резьбовых соединений (если требуется), чистую ветошь и емкость для сбора жидкости. Подготовьте рабочее место так, чтобы исключить попадание грязи в гидравлическую систему – даже мелкие частицы могут вывести из строя новый цилиндр.
