Выбор кабеля для усилителя звука – задача, требующая учета технических параметров оборудования и условий эксплуатации. Неправильно подобранный проводник может стать причиной потерь сигнала, наводок или даже повреждения аппаратуры. Основные критерии: сечение, материал жил, длина и тип изоляции.
Для усилителей мощностью до 100 Вт на канал достаточно кабеля с сечением 2,5 мм² при длине до 3 метров. При увеличении мощности до 200 Вт или длины до 5 метров рекомендуется использовать 4 мм². Медь – оптимальный материал для жил благодаря низкому сопротивлению (0,0175 Ом·мм²/м). Алюминиевые кабели дешевле, но их сопротивление выше (0,028 Ом·мм²/м), что требует увеличения сечения на 60% для аналогичной проводимости.
Изоляция должна выдерживать напряжение не менее 300 В и температуру до 70°C. Для стационарных систем подойдет ПВХ-изоляция, для мобильных – силиконовая, устойчивая к перегибам и вибрации. Экранированные кабели (например, с оплеткой из меди) необходимы при длине свыше 5 метров или в условиях сильных электромагнитных помех. Коэффициент экранирования должен быть не менее 80 дБ.

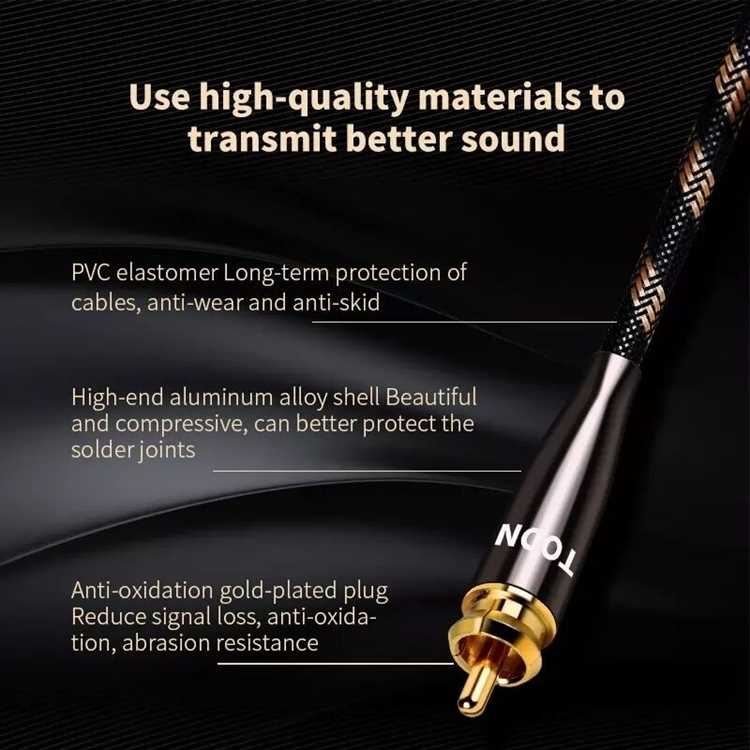

Соединители играют не меньшую роль: разъемы RCA или XLR должны иметь позолоченные контакты для минимизации окисления. При использовании клеммных соединений важно обеспечить усилие затяжки не менее 0,5 Н·м, чтобы избежать нагрева контактов. Для сабвуферов с высоким током потребления (свыше 30 А) применяйте кабели сечением 10 мм² и разъемы типа Speakon.
При прокладке кабеля избегайте параллельного размещения с силовыми проводами на расстоянии менее 30 см. В автомобильных системах используйте отдельные жгуты для аудио и питания, а также предохранители на 10–15% выше максимального тока усилителя. Для проверки качества соединения измерьте сопротивление кабеля мультиметром – оно не должно превышать 0,1 Ом на метр.

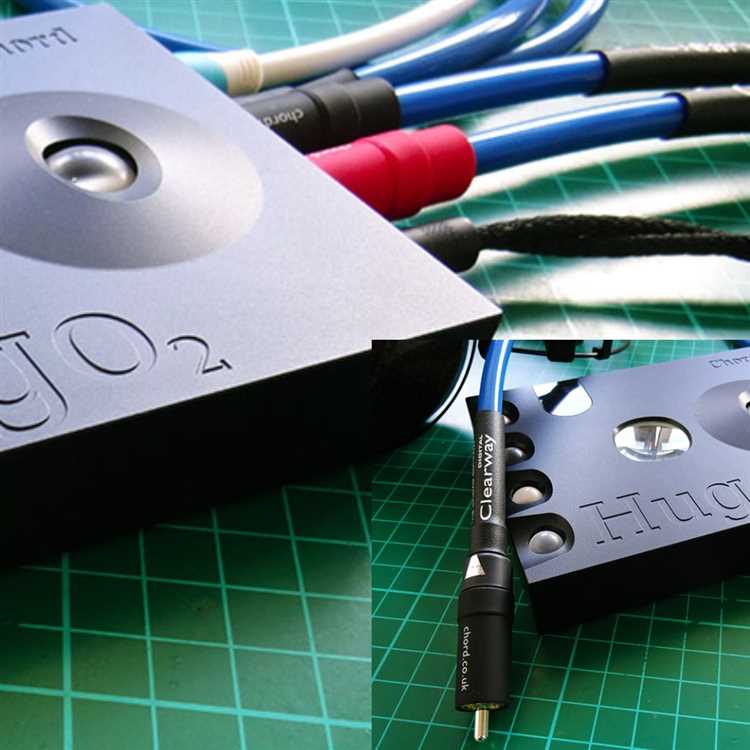

Какие параметры кабеля влияют на качество звука
Сопротивление кабеля – ключевой фактор, напрямую влияющий на потери сигнала. Для усилителей мощностью до 100 Вт сечение проводника должно быть не менее 2,5 мм² на каждый метр длины, при 200–400 Вт – от 4 мм². Превышение сопротивления на 0,1 Ом на метр приводит к падению мощности на 5–7% на частотах выше 1 кГц. Используйте медные кабели с чистотой меди 99,9% (OFC) или бескислородные аналоги (OFC), так как примеси увеличивают сопротивление на 10–15%.
Емкость и индуктивность кабеля искажают фазу и амплитуду сигнала, особенно на высоких частотах. Емкость свыше 100 пФ/м вызывает завал высоких частот выше 10 кГц, а индуктивность более 0,5 мкГн/м – провалы в диапазоне 2–5 кГц. Для минимизации эффекта выбирайте кабели с симметричной скруткой жил (шаг 10–15 мм) и диэлектриком из полиэтилена или тефлона. Коаксиальные кабели с волновым сопротивлением 50–75 Ом оптимальны для цифровых сигналов (SPDIF, AES/EBU).
- Экранирование: однослойный экран из фольги снижает помехи на 30–40 дБ, оплетка из меди – на 50–60 дБ. Для аналоговых сигналов (RCA, XLR) используйте двойное экранирование (фольга + оплетка) с покрытием не менее 90%.
- Тип соединения: паяные контакты предпочтительнее обжимных – сопротивление паяного соединения 0,001 Ом против 0,01 Ом у обжимного. Золоченые разъемы снижают окисление, но не влияют на звук при правильной пайке.
- Температурная стабильность: кабели с изоляцией из силикона или тефлона сохраняют параметры при нагреве до 200°C, ПВХ деградирует при 80°C, увеличивая емкость на 20–30%.
Для сабвуферных кабелей критична площадь сечения: при длине 5 м и мощности 500 Вт минимальное сечение – 10 мм². На частотах ниже 80 Гц индуктивность кабеля вызывает фазовые сдвиги, поэтому используйте кабели с низкой индуктивностью (менее 0,2 мкГн/м) и минимальным шагом скрутки. Избегайте алюминиевых проводников – их сопротивление в 1,6 раза выше меди, что приводит к потерям до 12% мощности на 10 м длины.

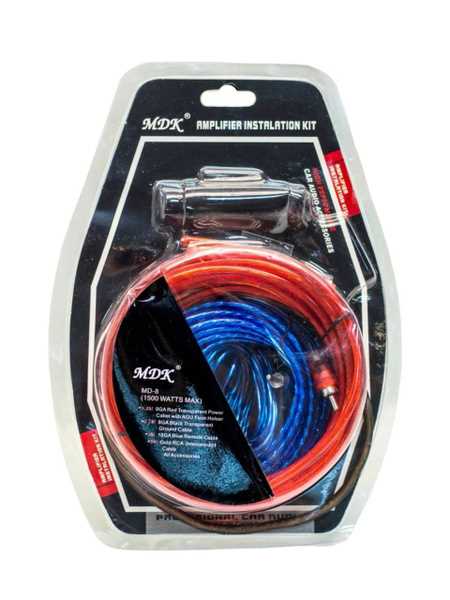

Как определить нужное сечение провода для усилителя
Сечение провода зависит от двух ключевых параметров: мощности усилителя и длины кабеля. Для расчёта используйте формулу: S = (I × L × 0,0175) / ΔU, где S – сечение в мм², I – ток в амперах (мощность усилителя делится на напряжение бортовой сети, обычно 12–14,4 В), L – длина провода в метрах, ΔU – допустимое падение напряжения (не более 0,5 В для усилителей до 500 Вт, 0,2 В для более мощных). Например, для усилителя на 400 Вт при длине провода 5 м и напряжении 13,8 В ток составит ~29 А. При ΔU = 0,5 В сечение должно быть не менее 5 мм².
Недостаточное сечение приводит к потерям мощности, перегреву и искажениям звука. Вот ориентировочные значения для разных мощностей (при длине до 5 м и напряжении 13,8 В):
- До 200 Вт – 4 мм²;
- 200–500 Вт – 6–8 мм²;
- 500–1000 Вт – 10–16 мм²;
- Свыше 1000 Вт – 25 мм² и выше.
Для длинных участков (более 5 м) сечение увеличивайте пропорционально. Используйте медные провода с многопроволочной жилой – они гибче и лучше переносят вибрации.
Проверяйте реальное падение напряжения мультиметром: подключите усилитель на полную мощность и измерьте напряжение на клеммах. Если разница с напряжением на аккумуляторе превышает 0,5 В, замените провод на более толстый. Избегайте алюминиевых кабелей – их удельное сопротивление в 1,6 раза выше меди, что требует увеличения сечения на 60%. Для монтажа используйте наконечники под обжим или пайку, чтобы исключить окисление контактов.
Выбор материала проводника: медь или серебро
Медь остаётся стандартом для аудиокабелей благодаря оптимальному соотношению проводимости, стоимости и долговечности. Удельное сопротивление меди составляет 0,0172 мкОм·м при 20°C, что лишь на 6% выше, чем у серебра, но при этом она в 10–15 раз дешевле. Для большинства усилителей мощностью до 500 Вт и длине кабеля до 5 метров разница в потерях сигнала между медью и серебром не превышает 0,1 дБ – величина, неразличимая на слух. Медные проводники с бескислородной обработкой (OFC) минимизируют окисление, сохраняя стабильные характеристики на протяжении десятилетий.
Серебро обладает лучшей проводимостью (0,0159 мкОм·м), но его преимущества проявляются только в специфических сценариях. При частотах выше 10 кГц скин-эффект заставляет ток течь преимущественно по поверхности проводника, где серебро демонстрирует меньшее сопротивление. Однако для кабелей сечением 2,5 мм² и менее разница в высокочастотных потерях между медью и серебром составляет менее 0,05 дБ на метр. Серебро также склонно к потускнению, что требует дополнительной защиты покрытием (например, родием) или использования в герметичных конструкциях.
Стоимость серебра делает его оправданным лишь для высокоомных систем или кабелей малого сечения. Например, для межблочных кабелей с сопротивлением 0,1 Ом/м замена меди на серебро снизит потери на 5–7%, что может быть заметно в системах с чувствительностью выше 95 дБ/Вт. В силовых кабелях для усилителей класса D или импульсных блоков питания серебро способно уменьшить высокочастотные помехи на 2–3 дБ, но только при условии, что остальные компоненты системы (разъёмы, фильтры) также оптимизированы под минимальные потери.
Практический выбор зависит от бюджета и требований к системе. Для бюджетных усилителей мощностью до 200 Вт и кабелей длиной до 3 метров медь OFC сечением 4 мм² обеспечит достаточную проводимость без избыточных затрат. Серебро имеет смысл рассматривать в двух случаях: для коротких (<1 м) межблочных кабелей в системах высокого разрешения или для силовых кабелей в усилителях с импульсным питанием, где критично подавление ВЧ-шумов. В остальных сценариях разница в звучании будет субъективной и не оправдает вложений.
При выборе кабеля из серебра обращайте внимание на чистоту металла: 99,99% (маркировка «4N») – минимально допустимый стандарт для аудиоприменений. Более низкая чистота (например, 99,9%) увеличивает сопротивление на 10–15% из-за примесей. Также учитывайте, что серебряные кабели требуют аккуратного обращения: изгибы радиусом менее 5 диаметров провода могут привести к микротрещинам, увеличивающим сопротивление. Для меди аналогичные ограничения менее критичны – она сохраняет гибкость даже при радиусе изгиба 3 диаметра.
Как рассчитать длину кабеля без потерь сигнала
Потери сигнала в кабеле зависят от его сопротивления, емкости и индуктивности. Для медных проводов сечением 2,5 мм² сопротивление составляет ~7,4 Ом/км при 20°C. При токе 10 А падение напряжения на 10 м кабеля составит ~0,74 В (по закону Ома: U = I × R). Для усилителей мощностью 500 Вт и напряжением 50 В допустимое падение – не более 1 В. Следовательно, максимальная длина кабеля при таком сечении – ~13,5 м. Для больших расстояний увеличивайте сечение: 4 мм² – до 22 м, 6 мм² – до 33 м.
Емкость кабеля (обычно 50–150 пФ/м) влияет на высокие частоты. При длине 20 м и емкости 100 пФ/м суммарная емкость составит 2 нФ. Для усилителя с выходным сопротивлением 0,1 Ом частота среза (f = 1/(2πRC)) будет ~800 кГц – выше слышимого диапазона, но при сопротивлении 1 Ом она снизится до ~80 кГц, что может ухудшить детализацию звука. Для Hi-Fi систем ограничивайте длину межблочных кабелей до 5 м, а силовых – до 15 м при сечении 4 мм².
| Сечение кабеля (мм²) | Макс. длина (м) при 500 Вт / 50 В | Макс. длина (м) при 1000 Вт / 70 В |
|---|---|---|
| 2,5 | 13,5 | 9,5 |
| 4 | 22 | 15,5 |
| 6 | 33 | 23 |
| 10 | 55 | 38,5 |
Используйте формулу L = (ΔU × S) / (I × ρ × 2), где L – длина, ΔU – допустимое падение напряжения (1 В), S – сечение, I – ток, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м). Для биполярных кабелей учитывайте удвоенную длину (туда и обратно).

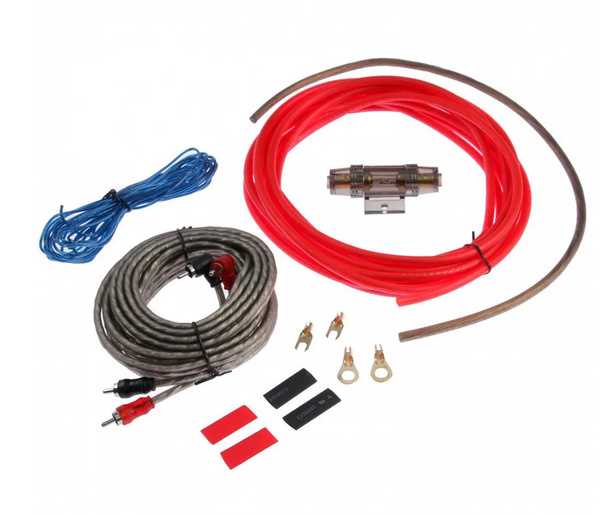

Разница между одножильными и многожильными кабелями
Одножильные кабели состоят из одной толстой медной жилы, что обеспечивает минимальное сопротивление на постоянном токе – до 15% ниже, чем у многожильных аналогов того же сечения. Это критично для усилителей мощностью от 500 Вт, где потери сигнала на длинных участках (свыше 5 м) могут достигать 0,3 дБ. Однако жесткость конструкции ограничивает радиус изгиба: при диаметре жилы 4 мм² минимальный радиус составляет 10 диаметров кабеля, иначе возникает риск микротрещин.
Многожильные кабели содержат от 7 до 61 тонких проволок, сплетенных в пучок. Гибкость позволяет прокладывать их в труднодоступных местах – например, за панелями автомобиля или в мобильных установках, где радиус изгиба может быть меньше 5 диаметров. Но за счет скин-эффекта на частотах выше 10 кГц сопротивление возрастает на 5–8%, что ухудшает передачу высокочастотных гармоник. Для Hi-Fi систем с полосой до 20 кГц это не критично, но в профессиональных аудиосистемах с АЧХ до 40 кГц предпочтительнее одножильные варианты.
- Одножильные кабели лучше подходят для стационарных установок с фиксированной прокладкой: домашние кинотеатры, студийные мониторы, сабвуферы с длинными линиями питания.
- Многожильные незаменимы в условиях вибрации или частых перемещений: автомобильные аудиосистемы, портативные усилители, сценическое оборудование.
- При сечении до 2,5 мм² разница в потерях сигнала между типами кабелей минимальна (менее 0,1 дБ на 10 м), но при 6 мм² и выше одножильные выигрывают по КПД.
Срок службы многожильных кабелей в условиях динамических нагрузок (изгибы, скручивания) в 2–3 раза выше, чем у одножильных. Однако при статичной прокладке одножильные служат дольше за счет отсутствия окисления между проволоками. Для усилителей с импульсными блоками питания (класс D) многожильные кабели предпочтительнее, так как лучше гасят высокочастотные помехи, вызванные переключением транзисторов.
Выбор зависит от трех параметров: мощности усилителя, длины линии и условий эксплуатации. Для усилителя на 200 Вт с кабелем 4 мм² и длиной 3 м разница между типами кабелей незаметна. Но при 1000 Вт и 10 м одножильный кабель снизит потери мощности на 12–15 Вт, что эквивалентно улучшению отношения сигнал/шум на 0,5 дБ. В автомобиле, где кабель подвергается вибрации, многожильный вариант с сечением на 20% больше компенсирует потери от скин-эффекта.
Как подобрать разъемы и клеммы для подключения
Выбор разъемов зависит от типа кабеля и мощности усилителя. Для акустических систем с сопротивлением 4–8 Ом и мощностью до 200 Вт подойдут банановые клеммы (например, Neutrik NYS373) или лопатки с сечением 4–6 мм². При мощности свыше 300 Вт используйте болтовые клеммы (M6–M8) с медными наконечниками – они обеспечивают минимальное сопротивление контакта. Для межблочных соединений (RCA, XLR) выбирайте разъемы с позолоченными контактами (Neutrik NC3MX, Amphenol ACXR1), чтобы снизить окисление и помехи.
Для сабвуферов и низкочастотных систем критично использовать разъемы с высокой токовой нагрузкой. Подойдут Speakon NL4/NL8 (до 30 А) или клеммы типа «банан» с двойным контактом (WBT-0710). Избегайте пружинных клемм – они не выдерживают длительных нагрузок свыше 15 А. При подключении к автомобильным усилителям отдавайте предпочтение плоским клеммам (0.5–1.0 дюйма) с обжимными наконечниками, так как они устойчивы к вибрации.
Материал разъемов влияет на долговечность и качество сигнала. Медь с покрытием из серебра или золота (Oyaide MTL-100) снижает сопротивление на 20–30% по сравнению с никелированными аналогами. Для профессиональных установок используйте разъемы с бескислородной медью (OFC) – они минимизируют потери сигнала на высоких частотах. Пластиковые корпуса разъемов должны быть из термостойкого материала (например, полиамида), чтобы выдерживать нагрев при длительной работе.
При монтаже проверяйте совместимость разъемов с кабелем. Для многожильных проводов (например, OFC 12 AWG) используйте обжимные наконечники с изоляцией (TE Connectivity 1-480700), а для одножильных – паяные соединения с термоусадкой. Избегайте скруток – они увеличивают сопротивление и могут стать причиной перегрева. Для временных подключений (например, на концертах) выбирайте быстросъемные разъемы (Neutrik PowerCon), рассчитанные на 20 А и 250 В.
Ошибки при выборе кабеля и как их избежать
Первая распространённая ошибка – игнорирование сечения кабеля. Для усилителей мощностью до 100 Вт достаточно 2,5 мм², но при 200–300 Вт требуется уже 4–6 мм². Недостаточное сечение вызывает падение напряжения, перегрев и искажения звука. Проверяйте расчёт по формуле: длина кабеля (м) × ток (А) / допустимое падение напряжения (0,5 В для 12 В системы). Например, для усилителя на 200 Вт с током 16,7 А и длиной кабеля 5 м минимальное сечение – 4 мм².
Использование одножильных проводов вместо многожильных – вторая ошибка. Одножильные кабели жёсткие, склонны к обрывам при вибрации и плохо гнутся, что критично в автомобильных аудиосистемах. Многожильные провода (от 19 жил и выше) гибче, лучше переносят динамические нагрузки и обеспечивают стабильный контакт. Для домашних систем выбирайте провода с лужеными жилами – они устойчивее к окислению.
Пренебрежение экранированием сигнальных кабелей приводит к наводкам. RCA-кабели без экрана или с тонкой оплёткой (менее 85% покрытия) улавливают помехи от бортовой сети автомобиля или бытовых приборов. Идеальный вариант – двойное экранирование: фольга + оплётка. Для длинных участков (свыше 3 м) используйте кабели с активным экранированием или симметричные XLR-соединения, которые подавляют шумы на 20–30 дБ эффективнее.
Экономия на материале проводников – третья ошибка. Медные кабели с примесями (например, алюминий или сталь) имеют высокое сопротивление, что снижает КПД усилителя. Чистота меди должна быть не ниже 99,9% (маркировка OFC или OCC). Для бюджетных систем допустима медь с покрытием из серебра – оно улучшает проводимость на высоких частотах, но не заменяет качественный проводник. Избегайте кабелей с маркировкой «CCA» (алюминий с медным покрытием) – их сопротивление в 1,6 раза выше чистой меди.
Неправильный выбор разъёмов сокращает срок службы кабеля. Клеммы под винт для мощных кабелей должны быть из латуни или меди, а не из стали – последняя окисляется и увеличивает сопротивление. Для RCA-разъёмов предпочтительны позолоченные контакты (толщина золота не менее 0,3 мкм), так как они не окисляются и обеспечивают надёжный контакт. Избегайте разъёмов с пластиковыми корпусами – они трескаются при температурных перепадах и вибрации.
Последняя ошибка – отсутствие проверки кабеля перед установкой. Даже качественный провод может иметь скрытые дефекты: микротрещины изоляции, обрывы жил или некачественную пайку разъёмов. Проверяйте кабель мультиметром в режиме прозвонки: сопротивление должно быть близко к нулю, а изоляция – выдерживать напряжение не менее 500 В. Для сигнальных кабелей используйте тестер с генератором сигнала – он выявит потери на высоких частотах.
