Генератор – ключевой элемент бортовой электросистемы автомобиля, обеспечивающий питание всех потребителей и подзарядку аккумуляторной батареи. Современные генераторы вырабатывают напряжение в диапазоне 13,8–14,8 В, что оптимально для работы электроники и поддержания заряда АКБ. При выходе из строя генератора автомобиль способен проехать на одном аккумуляторе не более 30–50 км в зависимости от нагрузки, после чего двигатель заглохнет.
Основные типы генераторов: постоянного тока (устаревшие), переменного тока с выпрямителем (современные) и бесщёточные (инновационные). Генераторы переменного тока с диодным мостом (например, модели Bosch или Valeo) преобладают на рынке благодаря высокому КПД (до 80%) и долговечности (150–250 тыс. км). Бесщёточные генераторы, используемые в премиальных автомобилях (Audi, BMW, Tesla), лишены изнашиваемых щёток, что увеличивает ресурс до 300 тыс. км и снижает риск внезапных отказов.
Мощность генератора подбирается исходя из суммарной нагрузки потребителей. Для базового автомобиля достаточно 60–90 А, для моделей с обогревом сидений, мощной аудиосистемой или дополнительным освещением – 120–150 А. Превышение нагрузки над мощностью генератора приводит к разряду АКБ и перегреву обмоток. Признаки неисправности: мерцание фар, писк ремня, запах горелой изоляции, ошибки на приборной панели. Диагностика включает проверку напряжения на клеммах АКБ при работающем двигателе (должно быть 13,5–14,5 В) и осмотр подшипников на люфт.
Ремень привода генератора требует замены каждые 60–100 тыс. км, а подшипники – при появлении шума. Использование некачественных ремней (например, китайских аналогов) сокращает срок службы генератора на 30–40%. Для продления ресурса рекомендуется избегать глубоких разрядов АКБ и регулярно проверять состояние контактов. При замене генератора на более мощный необходимо убедиться в совместимости с регулятором напряжения и проводкой.
Генераторы в автомобиле: типы и их назначение
Автомобильные генераторы делятся на два основных типа: синхронные и асинхронные. Синхронные генераторы – наиболее распространённые, используются в 95% современных машин. Они обеспечивают стабильное напряжение 13,8–14,4 В при частоте вращения от 1500 до 6000 об/мин, что критично для зарядки аккумулятора и питания бортовой сети. Конструкция включает ротор с обмоткой возбуждения, статор с трёхфазной обмоткой и выпрямительный блок на диодах Шоттки. Недостаток – чувствительность к перегрузкам: при коротком замыкании в цепи диоды выходят из строя за 0,1–0,3 секунды.
Асинхронные генераторы встречаются реже, преимущественно в гибридных и электромобилях. Их ключевое отличие – отсутствие щёточного узла, что увеличивает ресурс до 300–500 тыс. км. Однако КПД ниже на 5–8% из-за потерь на перемагничивание, а выходное напряжение зависит от нагрузки. Такие генераторы требуют дополнительного регулятора напряжения с обратной связью, что усложняет систему. Применяются в Toyota Prius (генератор MG1) и некоторых моделях BMW с системой рекуперации.
Тип генератора влияет на выбор диагностических процедур. Для синхронных моделей проверяют сопротивление обмоток ротора (должно быть 2,5–5 Ом) и статора (0,1–0,3 Ом между фазами), а также прозванивают диоды выпрямителя (прямое падение напряжения 0,5–0,7 В). У асинхронных генераторов тестируют индуктивность обмоток (10–50 мГн) и работу инвертора. При замене рекомендуется подбирать генератор с запасом мощности: для автомобилей с LED-фарами и мощной аудиосистемой минимальный ток – 90 А, для дизелей с предпусковыми подогревателями – 120–150 А.
Эксплуатационные особенности: синхронные генераторы теряют эффективность при загрязнении щёток графитовой пылью (снижение тока на 15–20% при износе щёток до 5 мм), асинхронные – при перегреве инвертора (критическая температура 120°C). Для продления срока службы рекомендуется раз в 50 тыс. км очищать контактные кольца ротора от окислов (использовать наждачную бумагу P1000) и проверять натяжение ремня (прогиб 8–12 мм при усилии 10 кг). При установке нового генератора обязательно сбрасывать адаптации в ЭБУ – иначе возможны скачки напряжения на холостом ходу.
Какие бывают генераторы в современных автомобилях
Современные автомобили оснащаются генераторами переменного тока (альтернаторами), которые различаются по конструкции, мощности и принципу работы. Основные типы: компактные, бесщёточные и гибридные. Каждый из них адаптирован под специфические требования двигателей и электрических систем.
Компактные генераторы (например, серии Valeo TG или Bosch EL) – наиболее распространённый вариант для легковых автомобилей. Их мощность варьируется от 70 до 150 А, а вес не превышает 5–7 кг. Преимущества: высокая эффективность при малых габаритах, низкий уровень шума и вибраций. Недостаток – ограниченный ресурс щёточного узла (80–120 тыс. км). Рекомендуются для городских автомобилей с умеренным энергопотреблением.
Бесщёточные генераторы (например, Denso SC или Mitsubishi LR) лишены традиционных щёток и коллектора, что увеличивает срок службы до 200–300 тыс. км. Применяются в премиальных и коммерческих автомобилях, где критична надёжность. Мощность достигает 200 А, но стоимость в 1,5–2 раза выше компактных аналогов. Особенность: требуют более сложной системы регулирования напряжения из-за отсутствия механического контакта.
Гибридные генераторы интегрируют функции стартера и генератора в одном узле (например, системы ISG – Integrated Starter Generator). Используются в автомобилях с системой «старт-стоп» (Audi, BMW, Mercedes). Позволяют экономить до 10% топлива за счёт рекуперации энергии при торможении. Мощность варьируется от 10 до 30 кВт в зависимости от модели. Требуют специализированного блока управления и усиленной аккумуляторной батареи (AGM или литий-ионной).
По типу привода генераторы делятся на ременные и шестерёнчатые. Ременные (клиновые или поликлиновые) – стандарт для большинства автомобилей, просты в обслуживании, но подвержены износу ремня (замена каждые 60–100 тыс. км). Шестерёнчатые (например, в некоторых моделях Toyota и Lexus) применяются в высоконагруженных системах, где требуется жёсткая синхронизация с коленвалом. Преимущество: отсутствие проскальзывания, недостаток – сложность ремонта и повышенный шум.
Современные генераторы оснащаются электронными регуляторами напряжения, которые поддерживают выходное напряжение в диапазоне 13,8–14,5 В независимо от оборотов двигателя. В премиальных моделях (например, Bosch CISG) используются цифровые регуляторы с обратной связью от бортового компьютера. Это позволяет оптимизировать зарядку аккумулятора и снижать нагрузку на двигатель. При выборе генератора обращайте внимание на совместимость регулятора с электрической системой автомобиля (12 В или 24 В).
При замене генератора учитывайте не только мощность, но и тип крепления, расположение разъёмов и направление вращения. Например, генераторы для переднеприводных автомобилей (VW, Renault) часто имеют левостороннее вращение, а для заднеприводных (BMW, Mercedes) – правостороннее. Ошибка в выборе приведёт к некорректной работе или поломке. Для автомобилей с дополнительным оборудованием (лебёдки, мощные аудиосистемы) рекомендуется устанавливать генераторы с запасом мощности 20–30%.

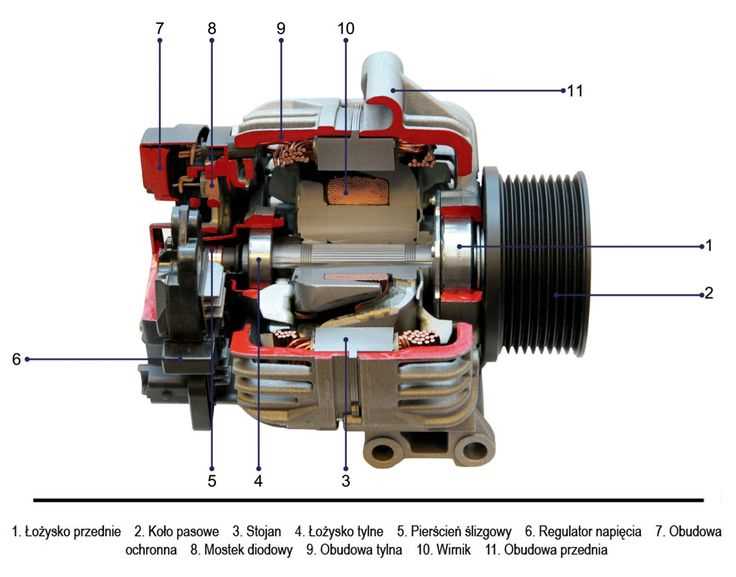

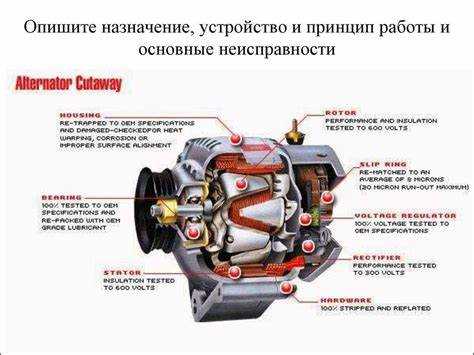

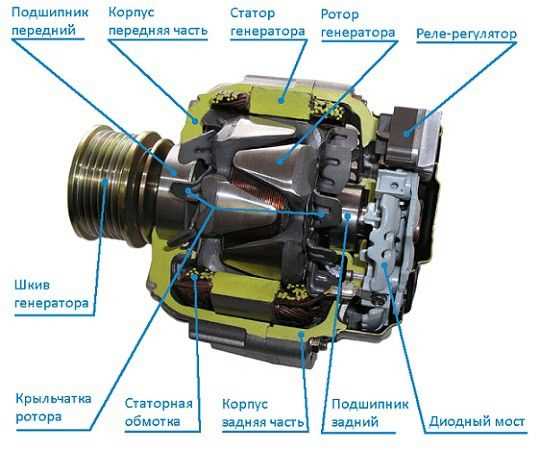

Как работает автомобильный генератор и его основные компоненты
Автомобильный генератор преобразует механическую энергию двигателя в электрическую, обеспечивая питание бортовой сети и зарядку аккумулятора. Работает по принципу электромагнитной индукции: при вращении ротора в статоре возникает переменный ток, который затем выпрямляется и стабилизируется. Типичная мощность генераторов легковых автомобилей – 60–120 А, грузовых – до 200 А. Частота вращения ротора достигает 12 000–18 000 об/мин при работе двигателя на холостом ходу.
Ротор – ключевой элемент, создающий магнитное поле. Представляет собой электромагнит с обмоткой возбуждения, питаемой через щёточный узел. Напряжение на обмотку подаётся через регулятор напряжения, поддерживающий выходное напряжение в диапазоне 13,8–14,5 В независимо от оборотов двигателя. При запуске генератор получает начальное возбуждение от аккумулятора, после чего переходит на самовозбуждение.
Статор состоит из трёхфазной обмотки, расположенной на неподвижном сердечнике. При вращении ротора в обмотках статора индуцируется переменный ток с частотой, пропорциональной оборотам двигателя. Для снижения потерь сердечник набирается из тонких пластин электротехнической стали. Выходное напряжение статора до выпрямления может достигать 20–30 В при высоких оборотах, поэтому требует обязательной стабилизации.
Выпрямительный блок (диодный мост) преобразует переменный ток статора в постоянный. Состоит из 6–9 диодов, соединённых по мостовой схеме. Диоды подбираются с запасом по току (обычно 30–50 А на диод) и обратному напряжению (не менее 100 В). При выходе из строя одного диода генератор теряет до 30% мощности, что приводит к недозаряду аккумулятора и перегрузке оставшихся элементов.
Регулятор напряжения – электронный или электромеханический узел, контролирующий ток возбуждения ротора. Современные регуляторы интегрированы в щёточный узел и работают по принципу широтно-импульсной модуляции. При превышении напряжения бортовой сети выше 14,5 В регулятор снижает ток возбуждения, предотвращая перезаряд аккумулятора и выход из строя электроники. Неисправный регулятор вызывает скачки напряжения, что приводит к мерцанию фар или отказу датчиков.
Подшипники ротора – критически важные компоненты, обеспечивающие его вращение с минимальным трением. Обычно используются закрытые шариковые подшипники с ресурсом 100 000–150 000 км. Износ подшипников проявляется гулом или свистом на высоких оборотах. Замена требует разборки генератора и использования специального съёмника для запрессовки новых подшипников. Смазка подшипников на весь срок службы не предусмотрена – при ремонте рекомендуется использовать высокотемпературную консистентную смазку.
Корпус генератора изготавливается из алюминиевого сплава для снижения веса и улучшения теплоотвода. Вентилятор, расположенный на валу ротора, обеспечивает принудительное охлаждение обмоток и выпрямительного блока. При температуре выше 120°C начинается деградация изоляции обмоток, что сокращает срок службы генератора. Для диагностики перегрева используют тепловизор или инфракрасный термометр – температура корпуса не должна превышать 90°C при полной нагрузке.
Отличия генераторов переменного и постоянного тока в машинах
Генераторы переменного тока (альтернаторы) преобразуют механическую энергию в электрическую за счет вращения ротора в магнитном поле статора, создавая трехфазный ток. В отличие от них, генераторы постоянного тока (динамо-машины) используют коллектор и щетки для выпрямления тока, что усложняет конструкцию и снижает надежность. Альтернаторы эффективнее при высоких оборотах двигателя, выдавая мощность до 150 А и более, тогда как динамо-машины ограничены 30–50 А, что недостаточно для современных автомобилей с обширной электроникой.
Ключевое отличие – способ выпрямления тока. В альтернаторах переменный ток преобразуется в постоянный с помощью диодного моста, что минимизирует потери и повышает КПД до 80–90%. Динамо-машины требуют механического выпрямителя (коллектора), который изнашивается, искрит и нуждается в регулярном обслуживании. Это делает их непригодными для эксплуатации в условиях высоких нагрузок или вибраций, характерных для современных автомобилей.
Регулирование напряжения в альтернаторах осуществляется электронным регулятором, поддерживающим стабильные 13,8–14,4 В независимо от оборотов двигателя. В динамо-машинах применялись вибрационные или угольные регуляторы, которые менее точны и чувствительны к перегреву. Современные альтернаторы интегрируются с системой управления двигателем, позволяя оптимизировать зарядку аккумулятора и снижать нагрузку на мотор, что невозможно в устаревших динамо-машинах.
Надежность и ресурс альтернаторов значительно выше: средний срок службы составляет 150–250 тыс. км без необходимости замены щеток или подшипников. Динамо-машины требуют замены щеток каждые 30–50 тыс. км, а коллектор изнашивается уже через 80–100 тыс. км. Кроме того, альтернаторы компактнее и легче, что важно для современных автомобилей с ограниченным подкапотным пространством.
Выбор между генераторами определяется требованиями автомобиля. Альтернаторы – единственный вариант для современных машин с системами старт-стоп, мощными аудиосистемами или электрическими усилителями руля. Динамо-машины сохранились лишь в ретро-автомобилях или спецтехнике, где их низкая мощность не критична. При замене генератора на старом автомобиле рекомендуется модернизация на альтернатор для повышения надежности и совместимости с современными потребителями энергии.
Почему генератор не заряжает аккумулятор и как это проверить
Первым признаком неисправности генератора становится падение напряжения на аккумуляторе ниже 13,5 В при работающем двигателе. Нормальные показатели – 13,8–14,4 В на холостых оборотах и до 14,8 В при повышенных. Если мультиметр показывает меньше, проверьте ремень привода: его натяжение должно допускать прогиб не более 10–15 мм при усилии 10 кгс. Износ или обрыв ремня – самая частая причина отсутствия зарядки, особенно после 50–60 тыс. км пробега.
Для проверки регулятора напряжения подключите мультиметр к аккумулятору и запустите двигатель. Плавно увеличивайте обороты до 3000 об/мин: напряжение должно стабилизироваться в пределах 14,2–14,6 В. Если оно растет выше 15 В или падает ниже 13 В, регулятор неисправен. На автомобилях с ЭБУ неисправность может фиксироваться кодом ошибки (например, P0562 – низкое напряжение бортовой сети), который считывают сканером через диагностический разъем OBD-II.
Как выбрать генератор для замены с учетом мощности и совместимости
Совместимость с электрической системой автомобиля критически важна. Генераторы делятся на два типа по напряжению: 12 В (легковые автомобили) и 24 В (грузовики, спецтехника). Ошибка в выборе приведет к выходу из строя не только генератора, но и всей бортовой сети. Также учитывайте полярность подключения: большинство современных генераторов имеют отрицательную полярность, но на старых моделях (например, ВАЗ классика) встречается и положительная.
Обратите внимание на тип регулятора напряжения. Встроенные регуляторы (например, в генераторах Bosch или Valeo) компактнее и надежнее, но их замена сложнее. Внешние регуляторы (как у некоторых генераторов Mitsubishi) проще обслуживать, но они занимают дополнительное место под капотом. Если штатный генератор имел внешний регулятор, новый должен поддерживать тот же тип подключения.
Крепление и габариты генератора должны точно соответствовать посадочному месту. Даже при одинаковой мощности генераторы разных производителей могут отличаться по размерам шкива, расположению клемм или способу фиксации. Например, генераторы для Toyota Land Cruiser 80 серии (1990–1997) имеют уникальное крепление с тремя точками, которое не подходит для более поздних моделей. Сравните диаметр шкива – он должен совпадать с ремнем привода.
Выбор между оригинальным и неоригинальным генератором зависит от бюджета и требований к надежности. Оригинальные запчасти (например, Denso для японских авто или Bosch для европейских) гарантируют совместимость, но стоят в 2–3 раза дороже аналогов. Качественные заменители (Magneti Marelli, Hella, Delphi) часто не уступают по характеристикам, но требуют проверки соответствия по каталогам производителя. Избегайте дешевых китайских генераторов – их ресурс редко превышает 30–50 тыс. км.
Проверьте наличие дополнительных функций. Некоторые генераторы оснащены встроенными диодными мостами повышенной мощности (например, для работы с мощными аудиосистемами) или системами защиты от перегрузок. Если автомобиль оборудован системой Start-Stop, потребуется генератор с поддержкой рекуперации энергии (например, Valeo i-StARS). Такие модели дороже, но продлевают срок службы аккумулятора.
При замене генератора обязательно проверьте состояние ремня привода и натяжителя. Изношенный ремень может проскальзывать, снижая эффективность зарядки, а неисправный натяжитель приводит к преждевременному выходу генератора из строя. Рекомендуемый момент затяжки болтов крепления указан в сервисной документации – например, для генераторов ВАЗ он составляет 30–40 Н·м.
После установки нового генератора проведите диагностику. Подключите мультиметр к аккумулятору при работающем двигателе: напряжение должно быть в пределах 13,8–14,5 В. Если оно ниже 13,5 В – генератор недозаряжает, выше 14,8 В – перезаряжает. В обоих случаях требуется проверка регулятора напряжения или диодного моста. Для автомобилей с ЭБУ (например, современные Audi или BMW) дополнительно проверьте отсутствие ошибок по шине CAN.
Признаки неисправности генератора и способы диагностики
Другие симптомы включают:
- Тусклый или мерцающий свет фар – особенно заметно на холостых оборотах, когда генератор не справляется с нагрузкой.
- Посторонние звуки из-под капота: свист, скрежет или гул. Свист часто связан с проскальзыванием ремня привода, а скрежет – с износом подшипников ротора.
- Запах горелой проводки – перегрев обмоток статора или короткое замыкание в диодном мосту.
- Частый разряд аккумулятора несмотря на исправную батарею. Генератор не компенсирует потребление энергии, и АКБ быстро теряет заряд.
Для диагностики генератора без демонтажа используйте мультиметр. Подключите щупы к клеммам аккумулятора при выключенном двигателе – напряжение должно быть 12,4–12,7 В. Запустите двигатель и включите потребители (фары, печку, обогрев стекол). Если напряжение падает ниже 13 В, генератор не обеспечивает достаточный ток. Проверьте также падение напряжения на клемме «B+» генератора: разница с напряжением на АКБ не должна превышать 0,2 В.
Визуальный осмотр выявляет механические повреждения. Проверьте:
- Состояние ремня привода – трещины, растяжение или масляные пятна снижают эффективность передачи крутящего момента.
- Клеммы и провода – окисление, оплавление или ослабление контактов приводит к потерям напряжения.
- Корпус генератора – следы перегрева (потемнение, деформация) указывают на внутренние неисправности.
- Щеточный узел – износ щеток менее 5 мм требует замены.
Профессиональная диагностика включает использование осциллографа для анализа формы выходного сигнала. Искажения синусоиды указывают на неисправность диодов или обмоток. В условиях автосервиса применяют стендовые испытания под нагрузкой, где генератор проверяют при токе до 100 А. Если после всех проверок неисправность не выявлена, но симптомы сохраняются, проверьте проводку от генератора до АКБ и блок управления двигателем – возможны ошибки в цепи возбуждения.
Как продлить срок службы автомобильного генератора
Регулярная проверка натяжения ремня привода генератора – ключевой фактор. Слабое натяжение приводит к проскальзыванию, износу шкива и перегреву подшипников. Измеряйте прогиб ремня: для большинства моделей он должен составлять 8–12 мм при усилии 10 кгс. Превышение этого значения на 20% сокращает ресурс генератора на 30–40%. Заменяйте ремень каждые 60–80 тыс. км, даже если визуально он выглядит исправным – микротрещины снижают эффективность передачи крутящего момента.
Контролируйте состояние подшипников. Свист или гул на холостых оборотах – признак их износа. При первых симптомах разберите генератор и замените подшипники, не дожидаясь их разрушения. Используйте смазку на основе лития или молибдена (например, Литол-24 или аналоги), но не переусердствуйте – избыток смазки вытекает и загрязняет обмотки. Для генераторов с закрытыми подшипниками (например, в моделях Bosch) смазка не требуется – их ресурс составляет 150–200 тыс. км.
Избегайте перегрузок электрической системы. Установка дополнительных потребителей (мощные аудиосистемы, лебедки, подогревы) без расчета нагрузки приводит к перегреву обмоток статора. Максимальный ток генератора указан на его корпусе (обычно 60–120 А). Превышение этого значения на 15% сокращает срок службы на 50%. Используйте реле-регуляторы с термокомпенсацией или дополнительные диоды для стабилизации напряжения при высоких нагрузках.
Следите за чистотой контактов. Окисление клемм аккумулятора или разъема генератора увеличивает сопротивление цепи, что приводит к падению напряжения и перегреву. Очищайте контакты наждачной бумагой (зернистость 400–600) и обрабатывайте их токопроводящей смазкой (например, Molykote HSC Plus). Проверяйте затяжку гаек крепления силовых проводов – момент затяжки должен составлять 8–12 Н·м для медных клемм и 5–7 Н·м для алюминиевых.
Не допускайте работы генератора с разряженным аккумулятором. Глубокий разряд АКБ увеличивает ток зарядки до 30–50 А вместо штатных 10–15 А, что перегружает обмотки. Если аккумулятор разряжен более чем на 50%, зарядите его внешним зарядным устройством перед запуском двигателя. Используйте АКБ с емкостью, рекомендованной производителем – меньшая емкость приводит к постоянным перегрузкам генератора.
Периодически проверяйте напряжение на клеммах аккумулятора при работающем двигателе. На холостых оборотах оно должно составлять 13,8–14,4 В, при 2000 об/мин – 14,2–14,8 В. Отклонение более чем на 0,5 В указывает на неисправность реле-регулятора или диодного моста. Для точной диагностики используйте осциллограф – пульсации напряжения свыше 0,5 В свидетельствуют о пробое диодов.
Защищайте генератор от попадания влаги и грязи. Вода, проникая через вентиляционные отверстия, вызывает коррозию обмоток и подшипников. После мойки двигателя или езды по глубоким лужам просушите генератор, запустив двигатель на 10–15 минут. Установите защитные кожухи на шкив и вентиляционные отверстия, если автомобиль эксплуатируется в условиях повышенной запыленности (например, на стройплощадках).
Используйте качественные расходные материалы. Дешевые ремни из некачественной резины растягиваются на 30% быстрее, а подшипники с низким классом точности (ниже ABEC-5) имеют ресурс в 2–3 раза меньше. При замене диодного моста выбирайте модели с запасом по току (например, 100 А вместо штатных 80 А). Для обмоток статора используйте провода с двойной изоляцией (класс H) – они выдерживают температуру до 180°C, что критично при перегрузках.
