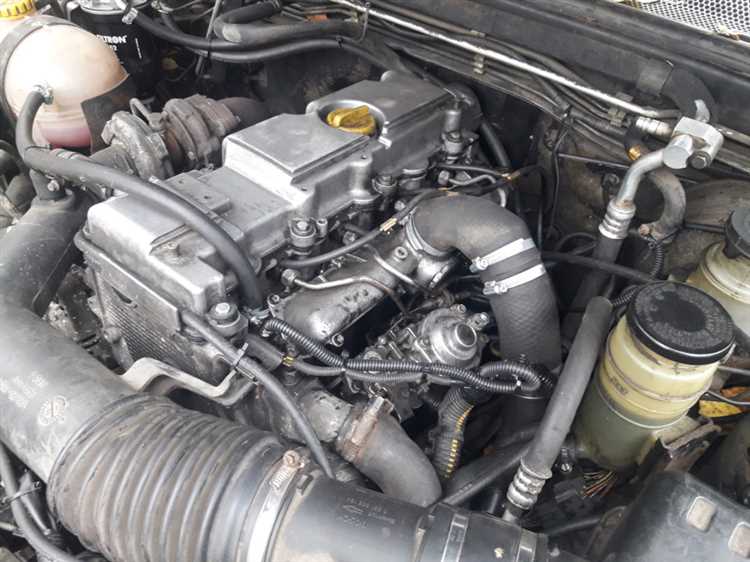

Топливный насос высокого давления (ТНВД) в бензиновых двигателях – компонент, который редко упоминается в сравнении с дизельными системами, но играет критическую роль в современных агрегатах с непосредственным впрыском. В отличие от традиционных распределительных насосов, бензиновые ТНВД создают давление до 200–350 бар, необходимое для точного дозирования топлива в камеру сгорания. Это позволяет повысить эффективность сгорания на 10–15% и снизить расход топлива на 5–8% по сравнению с системами распределенного впрыска.
Конструктивно бензиновый ТНВД чаще всего представляет собой одноплунжерный насос с механическим приводом от распредвала. Вращение кулачка через толкатель перемещает плунжер, создавая давление в топливной рампе. Клапан регулировки давления (PCV) поддерживает заданные параметры, сбрасывая излишки топлива обратно в бак. В системах TSI (Volkswagen) или Skyactiv-G (Mazda) применяются насосы с электрическим управлением, где давление корректируется в реальном времени по сигналам ЭБУ.
Работа ТНВД напрямую влияет на ресурс двигателя. При загрязнении топливного фильтра или использовании некачественного бензина плунжерная пара изнашивается в 2–3 раза быстрее, что приводит к падению давления и детонации. Рекомендуется менять фильтр каждые 15–20 тыс. км и использовать топливо с октановым числом не ниже 95. В случае неисправности насоса диагностика проводится сканером по параметрам давления в рампе – отклонение более 10% от нормы указывает на необходимость ремонта.
Обслуживание ТНВД требует профессионального подхода. Самостоятельная разборка недопустима из-за высокой точности подгонки деталей (зазоры в плунжерной паре составляют 2–5 мкм). При замене насоса обязательна калибровка системы впрыска с помощью диагностического оборудования. В двигателях с турбонаддувом (например, Ford EcoBoost) неисправный ТНВД может вызвать гидроудар из-за неконтролируемого поступления топлива в цилиндры.
Назначение топливного насоса высокого давления в бензиновых моторах
ТНВД в бензиновых двигателях с непосредственным впрыском (GDI, TFSI, D-4) обеспечивает давление топлива в диапазоне 50–200 бар, необходимое для эффективного распыления через форсунки. В отличие от систем распределенного впрыска, где давление не превышает 3–6 бар, высокое давление позволяет добиться гомогенного смесеобразования даже на режимах частичной нагрузки, снижая расход топлива на 8–12% и повышая крутящий момент на низких оборотах. Критическое значение имеет точность дозирования: современные насосы, например, Bosch CP4 или Denso HP4, корректируют подачу с погрешностью менее ±1%, синхронизируясь с фазами газораспределения.
Основная задача ТНВД – компенсировать потери давления в магистралях и форсунках, возникающие из-за гидравлического сопротивления и утечек. В системах с пьезоэлектрическими форсунками (например, MPI второго поколения) насос должен поддерживать стабильное давление даже при частоте впрыска до 300 Гц, иначе нарушается факел распыла, что ведет к детонации и росту выбросов NOx. Производители используют двух- или трехплунжерные конструкции с механическим приводом от распредвала, так как электрические насосы не способны обеспечить требуемую скорость нарастания давления (до 1000 бар/мс).
Эксплуатация ТНВД требует строгого соблюдения регламента по замене топливных фильтров (каждые 30–50 тыс. км) и использованию бензина с октановым числом не ниже 95. Загрязнение механизма частицами размером 5–10 мкм приводит к абразивному износу плунжерных пар, снижению давления и падению мощности. В системах с обратной связью (датчик давления топлива) неисправность насоса диагностируется по коду P0087 или P2293, но до появления ошибок возможны провалы при разгоне и увеличение расхода на 15–20%. При замене рекомендуется устанавливать оригинальные уплотнения и промывать магистрали специализированными составами, например, Liqui Moly Jectron.
Основные компоненты ТНВД и их роль в системе впрыска
Плунжерная пара – сердце ТНВД бензинового двигателя, состоящая из прецизионно обработанного плунжера и гильзы с зазором не более 2–4 микрон. Она отвечает за точное дозирование топлива под давлением до 2000 бар в современных системах непосредственного впрыска. Износ пары свыше 5 микрон приводит к падению давления на 15–20%, что вызывает неравномерную работу цилиндров и увеличение расхода топлива на 8–12%. Для диагностики используют манометр высокого давления, подключаемый к контрольному штуцеру насоса.
Кулачковый вал с профилированными выступами преобразует вращательное движение привода в поступательное движение плунжера. В бензиновых ТНВД применяют валы с 3–6 кулачками, обеспечивающими частоту впрыска до 6000 циклов в минуту. Материал – закаленная сталь с твердостью HRC 58–62, устойчивая к усталостным трещинам. При замене вала проверяют биение шеек (допуск не более 0,02 мм) и совпадение меток ГРМ, иначе нарушается синхронизация впрыска с тактами двигателя.
Регулятор давления с электромагнитным клапаном поддерживает заданное давление топлива в рампе с точностью ±2%. В системах с обратной связью он корректирует подачу на основе сигналов датчика давления, компенсируя изменения нагрузки и оборотов. При отказе клапана давление может упасть до 50% от номинала, что приводит к детонации и перегреву форсунок. Для проверки используют осциллограф, анализируя форму сигнала управления с ЭБУ (скважность импульсов должна меняться в пределах 10–90%).
Подкачивающий насос шестеренчатого или роликового типа создает предварительное давление 3–6 бар для подачи топлива к плунжерной паре. В бензиновых ТНВД он часто интегрирован в корпус насоса и приводится от кулачкового вала. При засорении фильтра тонкой очистки (ячейка 5–10 микрон) производительность насоса снижается на 30–40%, что вызывает кавитацию и ускоренный износ плунжеров. Рекомендуется заменять фильтр каждые 30 000 км, а при эксплуатации на некачественном топливе – вдвое чаще.
Дозирующий клапан с электрическим приводом управляет количеством топлива, поступающим к форсункам, на основе сигналов ЭБУ. В современных системах применяют клапаны с временем срабатывания 0,1–0,3 мс, что позволяет корректировать подачу в каждом цикле впрыска. При неисправности клапана наблюдается «плавающий» холостой ход и провалы при разгоне из-за несоответствия фактической и расчетной дозы топлива. Диагностика включает проверку сопротивления обмотки (4–8 Ом) и отсутствие заеданий штока при подаче напряжения 12 В.
Корпус ТНВД изготавливают из алюминиевого сплава с антикоррозионным покрытием, выдерживающего давление до 2500 бар. В нем выполнены каналы для топлива, смазки и охлаждения, а также посадочные места для всех компонентов. При ремонте проверяют герметичность уплотнений (течь свыше 5 мл/час недопустима) и отсутствие трещин в области высокого давления. Сборку проводят с применением динамометрического ключа, соблюдая момент затяжки штуцеров 25–30 Н·м, иначе возможен обрыв резьбы или деформация корпуса.
Как ТНВД создает необходимое давление для впрыска топлива
ТНВД в бензиновых двигателях с непосредственным впрыском работает по принципу поршневого насоса высокого давления. Основной элемент – плунжерная пара, состоящая из прецизионно обработанного плунжера и гильзы с зазором не более 2–4 микрон. При вращении кулачкового вала плунжер совершает возвратно-поступательные движения, создавая давление до 200 бар в системах типа *MPI* и свыше 350 бар в современных *GDI*. Точность обработки деталей критична: отклонение в 1 микрон снижает КПД насоса на 8–12%.
Процесс нагнетания начинается с фазы всасывания, когда плунжер движется вниз, открывая впускной клапан. Топливо поступает в надплунжерное пространство под давлением 3–6 бар от подкачивающего насоса. При обратном ходе плунжера впускной клапан закрывается, и топливо сжимается до рабочего давления. В системах с регулируемым давлением (например, *Bosch HDP5*) используется электромагнитный клапан, корректирующий момент закрытия впускного окна для точной дозировки.
Ключевую роль играет профиль кулачка вала ТНВД. В двигателях *VAG EA888* (3-го поколения) применяется трехкулачковый вал с углом подъема 120°, обеспечивающий равномерное распределение нагрузки и давление до 250 бар. Для сравнения: двухкулачковые системы (например, *Toyota D-4S*) генерируют до 200 бар, но требуют более частой замены плунжерных пар – каждые 120–150 тыс. км против 200–250 тыс. км у трехкулачковых аналогов.
Давление регулируется двумя способами: механическим и электронным. В механических системах (например, *Mitsubishi GDI*) используется редукционный клапан, сбрасывающий избыток топлива при превышении заданного давления. В электронных (как у *BMW N55*) датчик давления передает сигнал на ЭБУ, который управляет клапаном дозирования топлива с точностью до ±2 бар. При температуре топлива выше 80°C давление автоматически снижается на 10–15% для предотвращения кавитации.
Кавитация – основная причина износа ТНВД. При резком падении давления в надплунжерном пространстве образуются пузырьки пара, схлопывание которых разрушает поверхности плунжера и гильзы. Для борьбы с этим производители используют:
— топливо с цетановым числом не ниже 51 (для бензина – аналог октанового числа);
— противоизносные присадки на основе полиэфираминов (содержание в топливе – 0,02–0,05%);
— охлаждение насоса потоком топлива (расход через насос – 1,5–2 л/мин).
Обслуживание ТНВД требует строгого соблюдения регламента. Замена топливного фильтра каждые 30 тыс. км предотвращает попадание абразивных частиц размером более 5 микрон, которые ускоряют износ плунжерной пары. При замене насоса обязательна промывка системы специальными жидкостями (например, *Liqui Moly Jectron*), так как остатки старого топлива вызывают коррозию прецизионных деталей. Для двигателей с пробегом свыше 100 тыс. км рекомендуется использовать топливные присадки с моющими компонентами (*Wynn’s Injector Cleaner*), снижающие риск закоксовывания клапанов на 40–60%.
Отличия работы ТНВД в бензиновых и дизельных двигателях
ТНВД в бензиновых двигателях встречается редко и применяется преимущественно в системах непосредственного впрыска топлива высокого давления (GDI, TFSI). Основная задача – создание давления в 5–20 МПа для точного дозирования бензина в цилиндры. В дизелях ТНВД работает с давлением от 30 до 250 МПа, что обусловлено необходимостью самовоспламенения топлива при сжатии. Разница в давлении напрямую влияет на конструкцию насосов: бензиновые версии проще, так как не требуют экстремальной прочности.
В дизельных системах ТНВД выполняет две ключевые функции: нагнетание топлива и регулировка момента впрыска. Для этого используются плунжерные пары с механическим или электронным управлением, способные точно корректировать подачу в зависимости от нагрузки. В бензиновых двигателях ТНВД чаще всего отвечает только за давление, а момент впрыска контролируется отдельными форсунками с электронным управлением. Это упрощает конструкцию, но снижает гибкость регулировки.
- Дизельные ТНВД работают с топливом, обладающим смазывающими свойствами, что продлевает срок службы плунжерных пар. Бензин таких свойств не имеет, поэтому насосы для бензиновых систем требуют дополнительных уплотнений и покрытий для предотвращения износа.
- Температурный режим дизельных ТНВД жестче: топливо нагревается до 80–120°C из-за высокого давления и сжатия. В бензиновых системах температура редко превышает 60°C, что снижает требования к термостойкости материалов.
- Частота вращения дизельных ТНВД ограничена 4000–5000 об/мин из-за инерционности механических элементов. Бензиновые насосы могут работать на оборотах до 7000 об/мин, что соответствует режимам высокооборотистых двигателей.
Энергопотребление дизельных ТНВД выше: для создания давления в 200 МПа требуется мощность до 5–7 кВт. В бензиновых системах потребление редко превышает 1–2 кВт, так как давление ниже, а объем подаваемого топлива меньше. Это влияет на выбор привода: в дизелях часто используются отдельные электродвигатели или механические передачи от распредвала, в бензиновых – компактные электрические насосы.
Точность дозирования в дизельных ТНВД критична: ошибка в 1–2% приводит к неполному сгоранию, дымности и потере мощности. В бензиновых системах допуски шире (5–10%), так как смесь воспламеняется от искры, а не от сжатия. Однако современные бензиновые ТНВД с прямым впрыском требуют точности, сравнимой с дизельными, для соблюдения экологических норм.
При выборе ТНВД для модернизации двигателя учитывайте: дизельные насосы оптимизированы для крутящего момента на низких оборотах, бензиновые – для высоких оборотов и динамики. Замена одного типа на другой без адаптации системы управления и форсунок приведет к нестабильной работе или поломке. Для бензиновых двигателей с турбонаддувом рекомендуются насосы с запасом по давлению (до 30 МПа), для дизелей – с возможностью регулировки угла опережения впрыска.
Типичные неисправности ТНВД и их влияние на работу двигателя
Засорение клапанов регулировки давления вызывает скачки давления в системе, особенно при резком ускорении. Симптомы: провалы при разгоне, детонация, нестабильные обороты. Причина – некачественное топливо или отсутствие замены топливного фильтра (рекомендуемый интервал – каждые 20 000 км). Для устранения требуется промывка клапанов или замена регулятора давления, если на нём обнаружены механические повреждения.
Утечка топлива через уплотнения ТНВД приводит к попаданию бензина в моторное масло, что снижает его смазывающие свойства. Уровень масла повышается, а его вязкость падает, что грозит задирами вкладышей коленвала уже через 5 000–7 000 км эксплуатации. Признаки: белый дым из выхлопной трубы, запах бензина из масляного щупа. Необходима замена сальников и полная замена масла с промывкой системы.
Неисправность датчика положения вала ТНВД (если он установлен) вызывает сбои в синхронизации впрыска. Двигатель глохнет на ходу, запускается с 3–5 попытки, а ЭБУ фиксирует ошибку P0335. Проверка проводится осциллографом: сигнал должен быть чистым, без провалов. При выходе датчика из строя его заменяют – ремонт нецелесообразен из-за низкой стоимости детали (1 500–3 000 рублей).
Коррозия внутренних элементов ТНВД возникает при длительном простое автомобиля или использовании топлива с высоким содержанием воды. Окислы забивают каналы, снижая производительность насоса на 40–60%. Симптомы: затруднённый запуск, плавающие обороты, металлический стук в районе ТНВД. Восстановление возможно только при раннем обнаружении – промывка специализированными составами (например, Liqui Moly Diesel Spulung). В запущенных случаях требуется замена насоса.
Методы диагностики и проверки работоспособности ТНВД
Первичная диагностика ТНВД начинается с проверки давления топлива на выходе. Для этого используют манометр с диапазоном измерения до 200 бар, подключаемый к контрольному штуцеру на топливной рампе или непосредственно к выходному штуцеру насоса. Нормативные значения зависят от модели двигателя: для большинства бензиновых систем с непосредственным впрыском давление должно составлять 50–150 бар на холостом ходу и до 200 бар при резком ускорении. Отклонение более чем на 10% от паспортных данных указывает на износ плунжерных пар, неисправность регулятора давления или засорение фильтров.
Визуальный осмотр корпуса ТНВД и топливопроводов позволяет выявить внешние дефекты: подтёки топлива, трещины, коррозию или механические повреждения. Особое внимание уделяют состоянию уплотнительных колец и прокладок – их деформация или затвердевание приводит к разгерметизации системы и падению давления. При обнаружении следов топлива на корпусе насоса проверяют момент затяжки крепёжных болтов (обычно 20–25 Н·м) и целостность резьбы.
Проверка электрических компонентов ТНВД включает измерение сопротивления обмоток электромагнитных клапанов и датчиков. Мультиметром в режиме омметра замеряют сопротивление между контактами разъёма: для клапана регулировки давления типичные значения составляют 2–5 Ом, для датчика положения вала – 100–300 Ом. Отклонение от этих значений или обрыв цепи свидетельствует о неисправности. Дополнительно проверяют напряжение питания на разъёме при включённом зажигании – оно должно соответствовать бортовому напряжению (12–14 В).
Диагностика с использованием сканера OBD-II позволяет считывать коды ошибок, связанные с работой ТНВД. Наиболее распространённые коды: P0087 (низкое давление топлива), P0088 (высокое давление), P0190–P0194 (неисправности датчика давления). Однако сканер не всегда определяет механические неисправности, поэтому его данные дополняют проверкой реального давления манометром. При наличии ошибок по датчикам сначала проверяют их проводку и разъёмы на предмет окисления или обрыва.
Для оценки равномерности подачи топлива применяют осциллограф, подключаемый к сигнальному проводу датчика давления или тока управления клапаном. На экране осциллографа должны отображаться стабильные импульсы с чёткой формой сигнала. Искажения, провалы или неравномерные пики указывают на неисправность плунжеров, кулачкового вала или подклинивание клапанов. Частота сигнала на холостом ходу для четырёхцилиндрового двигателя составляет 25–30 Гц, при увеличении оборотов пропорционально растёт.
При подозрении на внутренние неисправности ТНВД (износ плунжеров, задиры на кулачковом валу) проводят стендовую проверку. На специализированном оборудовании насос демонтируют и устанавливают на стенд, где имитируют рабочие режимы двигателя. Замеряют производительность насоса при разных оборотах и давлениях, сравнивая результаты с заводскими характеристиками. Например, для ТНВД системы Bosch HDP5 при 1000 об/мин производительность должна составлять 120–140 л/ч, а при 3000 об/мин – 250–280 л/ч. Стендовая диагностика – единственный способ точно определить степень износа внутренних компонентов без разборки насоса.
