Как подключить двигатель 110в в сеть 220в

Асинхронные двигатели, рассчитанные на напряжение 110В, часто встречаются в старом оборудовании или импортных устройствах. Прямое подключение к сети 220В приведёт к перегреву обмоток и выходу из строя за считанные минуты. Для безопасной работы требуется снижение напряжения до номинального значения либо переключение обмоток по специальной схеме.

Наиболее распространённые методы адаптации – использование автотрансформатора с коэффициентом трансформации 2:1 или переключение обмоток двигателя со звезды на треугольник. Первый вариант подходит для двигателей мощностью до 1 кВт, где потери на трансформаторе некритичны. Второй – требует доступа к клеммной коробке и знания схемы обмоток, но позволяет обойтись без дополнительного оборудования.

При выборе схемы учитывайте тип двигателя: однофазные модели с пусковой обмоткой подключаются через фазосдвигающий конденсатор, трёхфазные – по схеме звезда-треугольник с обязательным расчётом ёмкости. Для двигателей с номинальным током свыше 5А рекомендуется использовать тиристорные регуляторы напряжения, чтобы избежать пусковых токов, превышающих допустимые значения в 5–7 раз.

Перед подключением проверьте сопротивление обмоток мегомметром – оно должно быть одинаковым для всех фаз (допустимое отклонение ±5%). При переключении обмоток на треугольник убедитесь, что сечение проводов выдерживает увеличенный ток (в √3 раза выше, чем при звезде). Не используйте схемы с последовательным включением резисторов или дросселей – они снижают КПД и приводят к нестабильной работе.

Подключение двигателя 110В к сети 220В: схемы и советы

Двигатели на 110В часто встречаются в импортном оборудовании или старых советских моделях. Прямое подключение к 220В приведёт к перегреву обмоток и выходу из строя за считанные минуты. Основные методы адаптации: использование понижающего трансформатора, переключение обмоток в схему «звезда-треугольник» или применение конденсаторного пуска. Каждый способ имеет ограничения по мощности и типу двигателя.

Для однофазных двигателей 110В с пусковой обмоткой подойдёт схема с рабочим и пусковым конденсаторами. Рабочий конденсатор подбирается из расчёта 7–10 мкФ на 100 Вт мощности, пусковой – в 2–3 раза больше. Например, для двигателя 500 Вт потребуется рабочий конденсатор 35–50 мкФ и пусковой 70–150 мкФ. Важно использовать конденсаторы с рабочим напряжением не менее 400В, иначе они быстро выйдут из строя.

Трёхфазные двигатели 110В/220В (с маркировкой Δ/Y) можно подключить к однофазной сети 220В через конденсатор. Схема «треугольник» с рабочим конденсатором 6–8 мкФ на 100 Вт обеспечит номинальный момент на валу. Пусковой конденсатор (в 2–3 раза больше рабочего) включается только на время запуска. Пример: двигатель 1,1 кВт потребует рабочий конденсатор 66–88 мкФ и пусковой 130–260 мкФ.

Понижающий трансформатор 220/110В – универсальное решение, но громоздкое и дорогое для мощностей свыше 1 кВт. Трансформатор должен иметь запас по мощности не менее 20% от номинала двигателя. Например, для двигателя 750 Вт нужен трансформатор на 900 Вт. При выборе обращайте внимание на КПД: низкий КПД приведёт к дополнительным потерям и нагреву.

Автотрансформатор – более компактная альтернатива трансформатору, но требует точного расчёта витков. Для двигателя 110В на 220В коэффициент трансформации должен быть 2:1. Недостаток: автотрансформатор не обеспечивает гальванической развязки, что повышает риск поражения током. Используйте только в сухих помещениях с заземлением.

При подключении через конденсаторы или трансформаторы следите за температурой двигателя. Превышение 70°C на корпусе – сигнал о перегрузке. Для контроля используйте тепловое реле или термодатчик. Если двигатель гудит, но не запускается, проверьте ёмкость конденсаторов: недостаточная ёмкость снижает пусковой момент. В случае сильного нагрева обмоток уменьшите нагрузку или увеличьте ёмкость рабочего конденсатора на 10–15%.

Запрещается подключать двигатель 110В к 220В через диодный мост или резисторы. Это приведёт к несимметричному питанию, вибрациям и быстрому износу подшипников. Для коллекторных двигателей (например, от электроинструмента) единственный безопасный способ – замена на модель 220В или использование понижающего трансформатора с выпрямителем и фильтрующим конденсатором.

Какие двигатели 110В можно подключать к 220В без перемотки

К сети 220В без перемотки допустимо подключать асинхронные двигатели с расщеплённой фазой или конденсаторным пуском, изначально рассчитанные на 110В, если их обмотки соединены по схеме «звезда» (Y) с возможностью переключения на «треугольник» (Δ). Такие двигатели часто встречаются в бытовых приборах (насосы, вентиляторы, компрессоры) и имеют маркировку 110/220В или 115/230В. Переключение обмоток на «треугольник» снижает напряжение на каждой фазе до 127В, что близко к номиналу 110В, но требует корректировки ёмкости рабочего конденсатора – её увеличивают в 2–2,5 раза (например, с 25 мкФ до 50–60 мкФ).

Коллекторные двигатели постоянного и переменного тока (универсальные) на 110В также могут работать от 220В, если в их цепь последовательно включить балластный резистор или автотрансформатор. Сопротивление резистора рассчитывают по формуле: R = (Uсети − Uдвиг) / Iном, где Uсети = 220В, Uдвиг = 110В, Iном – номинальный ток двигателя. Для двигателя мощностью 200 Вт (Iном ≈ 1,8 А) потребуется резистор на 61 Ом с мощностью рассеивания не менее 200 Вт. Альтернатива – автотрансформатор с понижением до 110В, но его использование увеличивает габариты и стоимость системы.

Двигатели с последовательным возбуждением (сериесные), применяемые в электроинструментах (дрели, болгарки), часто имеют универсальную конструкцию и допускают работу от 220В без модификаций. Их обмотки рассчитаны на широкий диапазон напряжений, а регулировка оборотов осуществляется штатным механизмом (реостат, ШИМ-контроллер). Перед подключением проверяют паспортные данные: если указан диапазон 110–220В, двигатель можно использовать напрямую. В противном случае перегрев обмоток неизбежен – такие модели требуют перемотки или замены.

Синхронные двигатели малой мощности (до 1 кВт) с постоянными магнитами или гистерезисные двигатели на 110В иногда работают от 220В при условии снижения нагрузки на 30–40%. Например, двигатель 110В мощностью 500 Вт при подключении к 220В должен эксплуатироваться с нагрузкой не более 300–350 Вт. Превышение приводит к росту тока, перегреву и выходу из строя. Для стабилизации режима применяют частотные преобразователи, позволяющие плавно регулировать напряжение и частоту, но их стоимость сопоставима с ценой нового двигателя на 220В.

Необходимые инструменты и материалы для подключения

Для подключения двигателя 110В к сети 220В потребуется набор специализированных инструментов и комплектующих. Основной акцент делается на безопасность и корректность монтажа, поэтому экономия на качестве материалов недопустима. Ниже приведён перечень обязательных позиций с указанием ключевых характеристик.

Инструменты для работы:

• Мультиметр с диапазоном измерения переменного напряжения не менее 600В (например, Fluke 17B или аналоги). Проверка фазы, сопротивления обмоток и отсутствия короткого замыкания – критически важные этапы.
• Паяльная станция мощностью 60–80 Вт с регулировкой температуры (до 400°C). Используется для лужения проводов и пайки контактов конденсаторов. Альтернатива – клеммники WAGO 221 серии, если пайка нежелательна.
• Отвёртки с изолированными ручками (PH2 и SL6 для клеммных колодок) и динамометрическим наконечником (момент затяжки 0,5–0,8 Н·м).
• Стриппер для снятия изоляции с проводов сечением 0,75–2,5 мм² (например, Knipex 12 40 200). Лезвия должны быть заточены под медные жилы.
• Клещи для обжима наконечников НШВИ (0,5–2,5 мм²) и гильз ГМЛ. Пресс-клещи типа ПК-16 или аналоги с матрицами под стандартные размеры.

Электротехнические материалы:

• Рабочий конденсатор с номиналом, рассчитанным по формуле: C (мкФ) = 70 × P (кВт), где P – мощность двигателя. Для двигателя 0,5 кВт потребуется 35 мкФ. Допустимое напряжение – не менее 450В (например, CBB60 или CBB65).
• Пусковой конденсатор (если требуется) с ёмкостью в 2–3 раза больше рабочего (для 35 мкФ – 70–105 мкФ). Тип – электролитический или плёночный с напряжением 300–400В. Время работы – не более 3 секунд.
• Провода ПВ-3 или ПВС с сечением, соответствующим току двигателя. Для 0,5 кВт (ток ~2,5 А) достаточно 1,5 мм². Цветовая маркировка: коричневый/чёрный – фаза, синий – ноль, жёлто-зелёный – земля.
• Автоматический выключатель с характеристикой C и номиналом, превышающим пусковой ток в 1,5–2 раза. Для двигателя 0,5 кВт подойдёт 6А (например, ABB SH201-C6).
• Тепловое реле (опционально) для защиты от перегрузок. Подбирается по току двигателя (для 2,5 А – реле типа РТЛ-1016).

Дополнительные компоненты:

• Клеммная колодка на 6–12 контактов с винтовыми зажимами (например, WDU 2.5). Используется для подключения конденсаторов и обмоток двигателя.
• Изолента ПВХ (3M Scotch 33+) или термоусадочные трубки (диаметр 2–6 мм) для изоляции соединений. Термоусадка предпочтительнее – обеспечивает герметичность.
• Крепёж: саморезы 3,5×16 мм для фиксации колодок и конденсаторов, пластиковые хомуты (100×2,5 мм) для жгутов проводов.
• Корпус из негорючего материала (полиамид или металл) для размещения схемы. Размеры зависят от габаритов конденсаторов и реле. Минимальная степень защиты – IP44.

Для проверки схемы после монтажа понадобится нагрузочный резистор мощностью 50–100 Вт (например, ПЭВ-50) или лампа накаливания 60–100 Вт. Резистор подключается параллельно рабочему конденсатору для имитации нагрузки. Лампа служит индикатором: если при пуске она ярко вспыхивает и гаснет – схема собрана верно.

При выборе конденсаторов обращайте внимание на допустимый ток утечки (не более 0,01 мкА/мкФ) и температурный диапазон (-40°C до +85°C). Дешёвые аналоги (например, китайские «no name») часто выходят из строя через 50–100 часов работы. Для пусковых конденсаторов электролитического типа срок службы ограничен 1000 циклами включения.

Инструменты для разборки двигателя (если требуется переключение обмоток):

• Торцевые ключи на 8, 10, 13 мм для снятия крышек и подшипниковых щитов.
• Съёмник подшипников (например, трёхлапый 50–100 мм) для демонтажа без повреждения вала.
• Штангенциркуль с точностью 0,05 мм для проверки зазоров в подшипниках (допуск – не более 0,1 мм).

Все материалы должны соответствовать ГОСТ или международным стандартам (IEC, UL). Перед началом работ проверьте целостность изоляции проводов мегомметром (сопротивление – не менее 0,5 МОм при 500В). Храните конденсаторы в сухом месте при температуре не выше +35°C – влага сокращает срок службы диэлектрика.

Схема подключения через конденсатор: расчет емкости

Для подключения двигателя 110В к сети 220В через конденсатор требуется правильно рассчитать его емкость. Основная формула: C (мкФ) = 66 × P (кВт), где P – мощность двигателя. Например, для двигателя мощностью 0,5 кВт потребуется конденсатор емкостью 33 мкФ. При этом рабочее напряжение конденсатора должно быть не менее 450В, чтобы выдержать пусковые токи и перенапряжения.

Тип конденсатора также важен:

• Пусковой конденсатор – включается только на время запуска (емкость в 2–3 раза выше рабочей).
• Рабочий конденсатор – остается подключенным постоянно (рассчитывается по формуле выше).
• Используйте пленочные или металлобумажные конденсаторы – они надежнее электролитических.

Для двигателей с тяжелым пуском (компрессоры, насосы) емкость пускового конденсатора может достигать 100–150 мкФ.

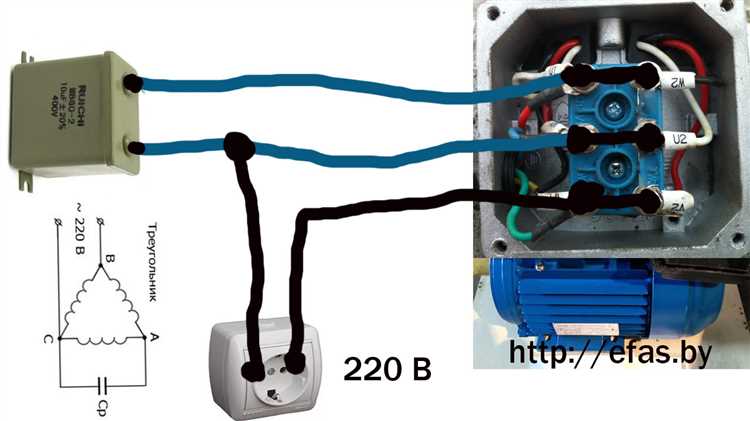

Схема подключения: обмотка двигателя соединяется в треугольник, одна из фаз подключается напрямую к сети 220В, вторая – через конденсатор. Если двигатель не запускается или перегревается, уменьшите емкость на 10–15% или проверьте правильность соединения обмоток. Избегайте длительной работы на холостом ходу – это приводит к перегреву конденсатора и снижению ресурса двигателя.

Как выбрать рабочий и пусковой конденсаторы для двигателя

Выбор конденсаторов для асинхронного двигателя 110В при подключении к сети 220В требует точного расчёта параметров. Основные критерии – ёмкость, рабочее напряжение и тип конденсатора. Ошибки в подборе приводят к перегреву обмоток, снижению мощности или выходу двигателя из строя.

Рабочий конденсатор обеспечивает сдвиг фазы в обмотках для создания вращающегося магнитного поля. Его ёмкость рассчитывается по формуле: C (мкФ) = 70 × P (кВт) / U² (В), где P – мощность двигателя, U – напряжение сети (220В). Для двигателя мощностью 0,5 кВт потребуется: 70 × 0,5 / 220² ≈ 7,2 мкФ. Допустимое отклонение – ±10%.

Пусковой конденсатор увеличивает пусковой момент, но включается только на 2–3 секунды. Его ёмкость в 2–3 раза выше рабочего. Для двигателя 0,5 кВт подойдёт конденсатор на 15–22 мкФ. Превышение ёмкости ведёт к росту пускового тока и перегрузке обмоток.

Рабочее напряжение конденсаторов должно быть не менее 1,5× от напряжения сети. Для 220В выбирайте конденсаторы на 400–450В. Использование элементов с меньшим напряжением приведёт к пробою диэлектрика. Маркировка на корпусе: 400VAC или 450VDC.

• Типы конденсаторов:
  • Рабочие – металлобумажные (МБГО, МБГЧ) или полипропиленовые (К78-17). Долговечны, выдерживают длительную нагрузку.
  • Пусковые – электролитические (К50-17, К50-35) или неполярные (К73-17). Электролитические дешевле, но требуют защиты от перегрева.

При выборе обращайте внимание на допустимый ток. Для рабочего конденсатора он должен быть не менее I = 1,3 × P (кВт) × 1000 / U (В). Например, для 0,5 кВт: 1,3 × 0,5 × 1000 / 220 ≈ 2,95 А. Конденсатор должен выдерживать этот ток без перегрева.

Проверка работоспособности конденсаторов проводится мультиметром в режиме измерения ёмкости. Отклонение более 15% от номинала – повод для замены. Пусковые электролитические конденсаторы теряют ёмкость со временем; их ресурс – 5–7 лет при правильной эксплуатации.

Монтаж конденсаторов выполняйте с учётом теплоотвода. Рабочий конденсатор размещайте вдали от нагревающихся частей двигателя. Пусковой конденсатор подключайте через кнопку или реле времени, исключая длительное включение. Используйте провода сечением не менее 1,5 мм² для токов до 5 А и 2,5 мм² – свыше 5 А.

Пошаговая инструкция подключения по схеме «звезда»

Для запуска двигателя с высоким пусковым током (более 30А) установите пускозащитное устройство или частотный преобразователь. При прямом пуске подключите конденсатор рабочей ёмкости между одной из фаз и нейтралью: для двигателя 1,5 кВт достаточно 50–70 мкФ (напряжение конденсатора – не менее 450В). Если двигатель гудит, но не вращается, проверьте чередование фаз – поменяйте местами любые два провода на клеммах U1, V1, W1.

После подачи напряжения замерьте ток в каждой фазе токоизмерительными клещами. Допустимое отклонение между фазами – не более 10%. Если ток превышает номинальный на 20% и более, отключите двигатель и проверьте качество соединений в нейтральной точке. При длительной работе контролируйте температуру корпуса: превышение 80°C указывает на перегрузку или межвитковое замыкание.

Пошаговая инструкция подключения по схеме «треугольник»

Перед запуском проверьте изоляцию обмоток мегаомметром на 500В: сопротивление между обмотками и корпусом должно быть не менее 0,5 МОм. Подключите конденсатор пусковой ёмкости (если требуется) параллельно одной из обмоток – для двигателей мощностью до 1 кВт достаточно 50–100 мкФ, для 1–2 кВт – 100–200 мкФ. Запустите двигатель кратковременным включением, контролируя ток холостого хода: он не должен превышать 30–40% от номинального. При сильном гудении или нагреве отключите питание и проверьте правильность соединений.

Проверка правильности подключения перед запуском

Перед первым включением двигателя на 110 В в сеть 220 В измерьте сопротивление обмоток мультиметром. Для однофазных двигателей с пусковой и рабочей обмотками значения должны отличаться: рабочая обмотка обычно имеет сопротивление 5–15 Ом, пусковая – 20–50 Ом. Если показания близки к нулю или бесконечности, обмотка повреждена или закорочена. У трёхфазных двигателей, подключённых по схеме «звезда» или «треугольник», сопротивления между фазами должны быть равны с допуском ±5%.

Проверьте правильность подключения конденсатора, если он используется. Для рабочего конденсатора ёмкость выбирается из расчёта 6–8 мкФ на 100 Вт мощности двигателя, для пускового – в 2–3 раза больше. Подключите конденсатор параллельно пусковой обмотке, соблюдая полярность (если конденсатор электролитический). Ошибка в полярности приведёт к его выходу из строя в течение нескольких секунд после запуска.

Убедитесь, что корпус двигателя заземлён. Используйте провод сечением не менее 2,5 мм² для медного кабеля и проверьте надёжность контакта с заземляющей шиной. Измерьте сопротивление между корпусом и фазным проводом – оно должно быть не менее 0,5 МОм. Если сопротивление ниже, двигатель подлежит разборке и сушке обмоток, так как влага или пробой изоляции создают опасность поражения током.

Подайте напряжение на двигатель через автоматический выключатель с номиналом, превышающим ток двигателя на 20–30%. Для двигателя мощностью 1 кВт ток в сети 220 В составит примерно 5 А – выбирайте автомат на 6–8 А. Включите питание на 1–2 секунды и сразу отключите. Если двигатель не вращается или гудит громче обычного, отключите питание и проверьте схему подключения, конденсаторы и обмотки.

После кратковременного запуска проверьте нагрев корпуса и подшипников. Температура не должна превышать 60–70 °C через 10–15 минут работы. Если двигатель перегревается, снизьте нагрузку или увеличьте ёмкость рабочего конденсатора на 10–15%. При появлении дыма или запаха горелой изоляции немедленно отключите питание и разберите двигатель для диагностики.

Типичные ошибки при подключении и как их избежать

Использование неподходящих конденсаторов – вторая распространенная проблема. Для запуска двигателя на 220В требуется рабочий конденсатор емкостью 6–8 мкФ на каждые 100 Вт мощности. Например, для двигателя 500 Вт нужны 30–40 мкФ. Пусковой конденсатор (если требуется) должен быть в 2–3 раза больше рабочего, но включаться только на 1–2 секунды. Ошибка в выборе емкости приводит к недостаточному пусковому моменту или перегреву обмоток. Конденсаторы должны быть рассчитаны на напряжение не менее 400В (для надежности – 450В).

Пренебрежение защитой от перегрузки – третья критическая ошибка. Двигатели на 110В, работающие от 220В, потребляют ток в 1,5–2 раза выше номинального. Без теплового реле или автоматического выключателя с характеристикой C (например, C10 для двигателя 1 кВт) обмотки быстро перегреваются. Установите защиту с током срабатывания на 20–30% выше номинального тока двигателя. Например, для двигателя 1,5 кВт с номинальным током 7А используйте автомат на 10А.

Использование некачественных проводов и соединений вызывает падение напряжения и перегрев. Для двигателя мощностью 1 кВт сечение медного провода должно быть не менее 1,5 мм², для 2 кВт – 2,5 мм². Скрутки и клеммники низкого качества увеличивают сопротивление, что приводит к потерям мощности и нагреву. Все соединения выполняйте пайкой или обжимными гильзами, а контакты защищайте термоусадочной трубкой. Избегайте алюминиевых проводов – их удельное сопротивление в 1,6 раза выше, чем у меди.

Отсутствие контроля температуры обмоток – последняя, но не менее важная ошибка. Даже при правильном подключении двигатель может перегреваться из-за повышенной нагрузки или плохой вентиляции. Установите термодатчик (например, KTY81-210) на лобовую часть обмотки и подключите его к реле защиты. Допустимая температура обмоток – не более 120°C для изоляции класса B и 155°C для класса F. При превышении температуры реле должно отключать питание. Для двигателей мощностью свыше 1 кВт рекомендуется использовать принудительное охлаждение.
