Печка от Запорожца – компактный и эффективный отопитель, который можно использовать автономно, без подключения к автомобилю. Основные компоненты: радиатор, электровентилятор, резистор регулировки оборотов и корпус с воздуховодами. Для работы потребуется источник питания на 12 В (аккумулятор или блок питания) и бак с охлаждающей жидкостью, если планируется использовать штатную систему циркуляции.
Первый шаг – демонтаж печки из автомобиля. Отсоедините патрубки радиатора, электрические разъёмы и крепёжные болты. Обратите внимание на состояние резиновых уплотнителей – при необходимости замените их. Если печка будет использоваться с водяным контуром, подготовьте ёмкость объёмом не менее 5 литров и циркуляционный насос с производительностью от 10 л/мин.
Для автономного подключения электрической части подайте питание на вентилятор через резистор. Стандартная схема: «+» от источника на 12 В подключается к клемме вентилятора через резистор, «-» – напрямую к корпусу. Резистор на 1,5–2 Ом позволит регулировать обороты. Если требуется максимальная мощность, подключите вентилятор напрямую, минуя резистор.
При использовании водяного контура подключите входной патрубок радиатора к выходу насоса, а выходной – к баку с охлаждающей жидкостью. В качестве теплоносителя используйте тосол или антифриз, разбавленный водой в пропорции 1:1. Избегайте чистой воды – она вызывает коррозию алюминиевых деталей радиатора. Насос должен работать постоянно, чтобы предотвратить перегрев и закипание жидкости.
Для безопасной эксплуатации установите печку на негорючее основание и обеспечьте вентиляцию помещения. Температура корпуса может достигать 80–90 °C, поэтому исключите контакт с легковоспламеняющимися материалами. При первом запуске проверьте герметичность соединений и отсутствие утечек жидкости. Если печка используется без водяного контура, следите за температурой радиатора – при перегреве отключите питание.
Необходимые инструменты и материалы для сборки
Для подключения печки от Запорожца потребуется набор инструментов, адаптированный под специфику работы с автомобильными системами отопления. Основной комплект включает паяльник мощностью 60–100 Вт с тонким жалом для пайки контактов, мультиметр с функцией прозвонки цепей и измерения сопротивления, а также набор отвёрток с магнитными наконечниками – крестовые PH2 и шлицевые 4–6 мм. Не обойтись без бокорезов и стриппера для зачистки проводов сечением 1,5–2,5 мм², термоусадочных трубок диаметром 4–6 мм и клеевого пистолета для герметизации соединений. Для фиксации печки на стенде или в корпусе понадобятся саморезы 3,5×16 мм и металлические уголки 20×20 мм.
Материалы для сборки зависят от выбранной схемы подключения. В базовом варианте потребуется электродвигатель отопителя с рабочим напряжением 12 В (например, МЭ-255 или аналог), резистор регулировки оборотов мощностью не менее 20 Вт, а также тумблер или переключатель на 10 А для управления питанием. Для подвода тока используйте провод ПГВА сечением 2,5 мм² в двойной изоляции – он устойчив к вибрациям и перепадам температур. В качестве источника питания подойдёт аккумулятор на 12 В ёмкостью от 7 А·ч или блок питания с выходным током не менее 5 А. Не забудьте о предохранителе на 10 А и держателе для него, а также о диодном мосте KBPC2510, если планируется работа от переменного тока.
Дополнительно пригодятся силиконовый герметик для уплотнения стыков корпуса печки, изолента ПВХ чёрного цвета и набор клемм «мама» 6,3 мм для подключения проводов к двигателю. Если печка будет использоваться в условиях повышенной влажности, обработайте контакты контактной смазкой типа Kontakt 60 или аналогичной. Для тестирования собранной системы подготовьте лампу накаливания на 12 В мощностью 21 Вт – она поможет проверить цепь без риска короткого замыкания.
Схема подключения печки к внешнему источнику питания
Для подключения печки Запорожца к внешнему источнику потребуется блок питания на 12 В с током не менее 10 А. Вентилятор печки потребляет около 8–9 А при полной нагрузке, поэтому слабый источник вызовет перегрев или отключение защиты. Используйте автомобильный аккумулятор, лабораторный блок питания с регулировкой тока или импульсный источник с запасом мощности.
Внимание: не подключайте печку к источнику с напряжением выше 13,5 В – это приведет к перегреву обмоток и выходу мотора из строя. Если используете аккумулятор, следите за его зарядом: при падении напряжения ниже 11 В вентилятор будет работать с пониженной эффективностью. Для длительной эксплуатации рекомендуется стабилизированный источник с защитой от короткого замыкания.
При подключении через блок питания с регулировкой тока установите ограничение на 10 А. Это предотвратит повреждение печки при заклинивании крыльчатки или повышенном сопротивлении воздуховода. Для удобства добавьте в цепь выключатель или реле, чтобы управлять подачей питания без отсоединения проводов. Избегайте скруток – используйте клеммы или пайку с термоусадкой.
Если печка не запускается, проверьте целостность проводов и наличие контакта на клеммах мотора. Частая причина отказа – окисление коллектора или износ щеток. В этом случае потребуется разборка моторчика и замена изношенных деталей. Для диагностики подайте питание напрямую на мотор, минуя штатные провода: если вентилятор заработает, проблема в цепи подключения.
Подготовка корпуса печки и проверка на герметичность
Перед сборкой очистите корпус печки от ржавчины, старого герметика и остатков теплоизоляции. Используйте металлическую щетку или наждачную бумагу с зернистостью P80–P120 для удаления окислов, затем обезжирьте поверхности ацетоном или уайт-спиритом. Особое внимание уделите стыкам и фланцам – именно там чаще всего образуются микротрещины, через которые уходит тепло. Если обнаружены сквозные отверстия диаметром до 3 мм, заделайте их холодной сваркой для металла (например, «Поксипол» или «Devcon»), предварительно расширив края отверстия под конус.
Для проверки герметичности соберите корпус печки без теплообменника, заглушив все патрубки резиновыми пробками или скотчем. Подключите компрессор к одному из отверстий и создайте давление 0,3–0,5 бар. Нанесите мыльный раствор (20 г хозяйственного мыла на 1 л воды) на швы, стыки и места сварки. Пузырьки укажут на утечки – отметьте их маркером. Устраните дефекты повторной сваркой, герметиком для высоких температур (до +300°C, например, «Abro Red») или заменой прокладок. После ремонта повторите тест.
При работе с алюминиевыми корпусами (например, от ЗАЗ-968) избегайте кислотных преобразователей ржавчины – они разрушают металл. Вместо этого используйте щелочные составы (типа «Цинкарь») или механическую зачистку. Для проверки герметичности водяной рубашки залейте в корпус воду температурой +60°C и выдержите 10 минут: просачивание влаги через швы укажет на необходимость дополнительной герметизации. Сушите корпус после испытаний не менее 2 часов при температуре +80°C, чтобы исключить остаточную влагу перед установкой теплообменника.
Монтаж электрической части и подбор проводки
В качестве основного кабеля возьмите многожильный медный провод типа ПВС или КГ – они гибкие, устойчивы к вибрации и перепадам температур. Изоляция должна быть маслостойкой, так как печка часто устанавливается вблизи двигателя или выхлопной системы. Избегайте алюминиевых проводов: они хрупкие и склонны к окислению в местах контактов.
Для защиты цепи установите предохранитель на 25 А как можно ближе к источнику питания – аккумулятору или клемме «+» генератора. Используйте держатель предохранителя с прозрачным корпусом для быстрого визуального контроля. Не заменяйте штатный предохранитель на более мощный: это приведет к возгоранию проводки при коротком замыкании.
Подключите печку через реле на 30 А с нормально разомкнутыми контактами. Управляющий провод реле (тонкий, 0,75–1 мм²) подведите к выключателю в салоне или к штатному переключателю отопителя. Реле разгрузит слаботочную цепь и продлит срок службы кнопки включения. Установите реле в сухом месте, защищенном от грязи и влаги, например, под приборной панелью.
Для соединения проводов используйте обжимные гильзы или пайку с термоусадочной трубкой. Скрутки ненадежны: со временем они окисляются, что приводит к росту сопротивления и перегреву. Изолируйте все соединения двумя слоями термоусадки или изолентой ЛЭТСАР, устойчивой к бензину и маслам. Проверьте герметичность изоляции, погрузив соединение в воду на 10 минут – пузырьки воздуха укажут на дефекты.
При подключении к аккумулятору используйте клеммы с болтовым зажимом и защитными колпачками. Минусовой провод закрепите на неокрашенной металлической поверхности кузова, предварительно зачистив место контакта до блеска. Не подключайте минус к болтам крепления двигателя: вибрация ослабит контакт, что вызовет перебои в работе печки.
Если печка работает с перебоями или не включается, проверьте падение напряжения на участке от аккумулятора до моторчика. Допустимое значение – не более 0,5 В при максимальной нагрузке. Превышение указывает на плохой контакт или недостаточное сечение провода. Для диагностики используйте мультиметр в режиме измерения постоянного напряжения.
При монтаже избегайте прокладки проводов рядом с движущимися частями и острыми кромками. Закрепите кабели пластиковыми хомутами с шагом 20–30 см, чтобы исключить перетирание изоляции. В местах прохода через металлические перегородки используйте резиновые втулки или гофру ПВХ. После сборки проверьте цепь на короткое замыкание, измерив сопротивление между плюсовым проводом и массой – оно должно стремиться к бесконечности.

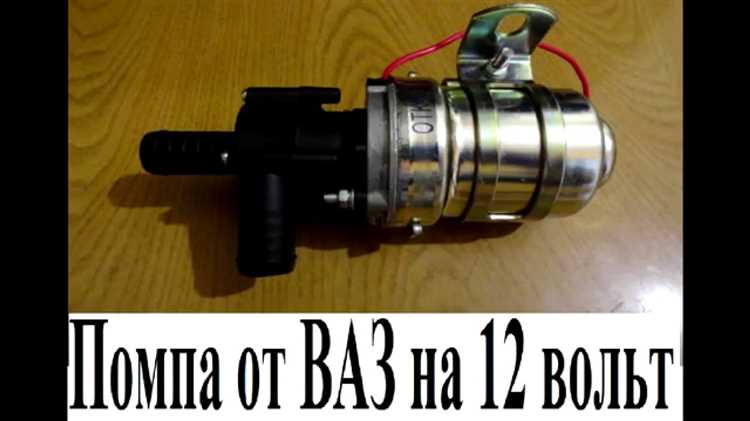

Тестирование работы вентилятора и нагревательного элемента
Перед проверкой убедитесь, что печка подключена к источнику питания с напряжением 12 В и силой тока не менее 10 А. Используйте мультиметр для контроля параметров: измерьте напряжение на клеммах вентилятора и нагревательного элемента. Допустимое отклонение – не более ±0,5 В от номинала.
Для тестирования вентилятора выполните следующие шаги:
- Подключите красный провод мультиметра к положительной клемме вентилятора, черный – к отрицательной.
- Подайте питание и зафиксируйте показания: при исправном моторе ток должен составлять 3–5 А, а напряжение – 11,5–12,5 В.
- Проверьте вращение крыльчатки: она должна стартовать без задержек и работать без посторонних шумов. Если обороты нестабильны, очистите коллектор мотора от пыли или замените щетки.
Нагревательный элемент тестируется отдельно. Отсоедините его от вентилятора и подключите напрямую к аккумулятору через предохранитель на 15 А. Через 30 секунд после подачи питания поверхность спирали должна нагреться до 60–80 °C (проверяется бесконтактным термометром). Если температура ниже 50 °C, замените элемент – он частично утратил проводимость.
Обратите внимание на характер нагрева: равномерное свечение спирали без темных участков свидетельствует об исправности. Локальные перегревы или искрение указывают на межвитковое замыкание. В этом случае элемент подлежит замене, так как ремонту не подлежит.
Совмещенное тестирование проводите после проверки отдельных узлов. Подключите вентилятор и нагреватель последовательно, соблюдая полярность. Включите питание и наблюдайте за работой в течение 5 минут. Температура выходящего воздуха должна достигать 40–50 °C при комнатной температуре окружающей среды. Если воздух остается холодным, проверьте целостность проводки и надежность контактов.
Для диагностики неисправностей используйте следующую последовательность:
- Проверьте предохранитель – он должен быть целым и соответствовать номиналу.
- Прозвоните провода мультиметром на предмет обрыва или короткого замыкания.
- Измерьте сопротивление нагревательного элемента: при 20 °C оно должно составлять 1,2–1,5 Ом. Значения выше 2 Ом указывают на износ.
- Оцените состояние подшипников вентилятора: люфт крыльчатки недопустим.
После успешного тестирования зафиксируйте все соединения термоусадочной трубкой или изолентой. Убедитесь, что провода не касаются движущихся частей и нагревательных поверхностей. Храните печку в сухом месте – влага вызывает окисление контактов и снижает эффективность работы.
Устранение типовых неисправностей при первом запуске
Первый запуск печки Запорожца без штатной системы охлаждения требует проверки герметичности соединений. Утечки антифриза чаще всего возникают на стыках патрубков с радиатором или помпой. Используйте мыльный раствор для обнаружения пузырьков воздуха – даже микроскопические трещины в шлангах или неплотно затянутые хомуты приведут к падению давления. Замените поврежденные элементы сразу: штатные патрубки Запорожца рассчитаны на давление до 1,2 атм, а современные аналоги выдерживают до 1,8 атм.
Отсутствие нагрева при работающем двигателе указывает на завоздушивание системы. Стравите воздух через верхний патрубок радиатора печки, предварительно сняв крышку расширительного бачка. Если после этого температура не поднимается выше 50°C, проверьте термостат: на печках ЗАЗ-968 он должен открываться при 82±2°C. Замените его, если клапан заклинило в закрытом положении – штатные термостаты часто выходят из строя после длительного простоя.
Шум или вибрация при работе печки свидетельствуют о неисправности помпы. Наиболее уязвимые места: подшипник вала и крыльчатка. Проверьте люфт вала – допустимое значение не более 0,1 мм. Если крыльчатка цепляется за корпус, замените помпу целиком: ремонт штатных насосов Запорожца нерентабелен из-за низкой стоимости новых аналогов (от 800 руб.). При установке новой помпы нанесите герметик на прокладку – это предотвратит протечки при первом запуске.
- Гул на высоких оборотах – износ подшипника электродвигателя. Смажьте его литолом через технологическое отверстие или замените мотор (артикул ЗАЗ-968.8101010).
- Свист при работе – проскальзывание ремня привода помпы. Натяните ремень до прогиба 10–15 мм при усилии 4 кгс.
- Периодические щелчки – заедание заслонки воздуховода. Смажьте механизм силиконовой смазкой или замените тягу.
Неравномерный нагрев радиатора печки (горячий верх, холодный низ) говорит о засорении трубок. Промойте радиатор раствором лимонной кислоты (50 г на 1 л воды) в течение 2 часов, затем продуйте сжатым воздухом. Если эффекта нет, замените радиатор – штатные алюминиевые модели склонны к коррозии изнутри. Для профилактики используйте антифриз с ингибиторами коррозии (например, G12+).
Падение оборотов двигателя при включении печки указывает на перегрузку генератора. Проверьте напряжение на клеммах аккумулятора при работающем двигателе и включенной печке – оно должно быть не ниже 13,8 В. Если значение ниже, замените щетки генератора или регулятор напряжения. На печках с электрическим вентилятором дополнительно проверьте предохранитель на 10 А – он часто перегорает при первом запуске из-за скачков тока.
Запах гари при первом запуске – нормальное явление, если он исчезает через 5–10 минут. Это выгорает заводская смазка подшипников и остатки герметика. Если запах не проходит, отключите печку и проверьте электропроводку: оплавление изоляции чаще всего происходит в местах контакта с горячими поверхностями. Используйте термостойкие трубки (например, фторопластовые) для защиты проводов, проложенных рядом с выпускным коллектором.
