Салонный фильтр с артикулом 4216 применяется в автомобилях семейства ГАЗель, Соболь и УАЗ с двигателями УМЗ-4216. Его основная функция – очистка воздуха, поступающего в салон, от пыли, пыльцы, сажи и других загрязнений. Замена фильтра рекомендуется каждые 10 000–15 000 км пробега или раз в год, в зависимости от условий эксплуатации. В запылённых регионах или при частой езде по грунтовым дорогам интервал сокращается до 5 000–7 000 км.
Фильтр 4216 имеет стандартные габариты 230×200×30 мм и устанавливается за перчаточным ящиком (бардачком) в моторном отсеке. Перед началом работ убедитесь, что приобретённый фильтр соответствует оригинальному артикулу или проверенным аналогам (например, TSN 9.7.117, Filtron K 1216). Использование некачественных заменителей может привести к снижению эффективности очистки воздуха и преждевременному износу системы вентиляции.
Для замены потребуются: крестовая отвёртка, плоская отвёртка (для снятия уплотнителей), ветошь и пылесос для очистки посадочного места. Работа занимает 15–20 минут при наличии минимальных навыков. Важно соблюдать последовательность действий, чтобы не повредить пластиковые защёлки корпуса фильтра или воздуховоды. Особое внимание уделите правильной ориентации фильтрующего элемента – стрелка на его корпусе должна совпадать с направлением потока воздуха.
Перед установкой нового фильтра проверьте состояние резиновых уплотнителей на корпусе и воздуховодах. При наличии трещин или деформаций замените их, иначе пыль будет проникать в салон, минуя фильтр. После монтажа запустите двигатель и включите печку на максимальную мощность – это поможет удалить остатки пыли из системы и проверить герметичность установки.
Необходимые инструменты и материалы для замены фильтра
Для замены салонного фильтра на двигателе 4216 потребуется минимальный набор инструментов, но их правильный выбор ускорит процесс. Основной инструмент – крестовая отвёртка с магнитным наконечником или удлинённой рукояткой, так как доступ к крепёжным винтам часто затруднён. Размер отвёртки должен соответствовать шлицам винтов на пластиковой крышке корпуса фильтра, обычно это PH2.
В некоторых случаях может понадобиться торцевой ключ на 10 мм или головка с трещоткой для снятия дополнительных элементов, мешающих доступу к фильтру. Например, на УАЗ Патриот с двигателем 4216 иногда требуется демонтировать часть воздуховода или кронштейн, закреплённый болтами такого размера.
Новый салонный фильтр должен соответствовать оригинальному артикулу или проверенным аналогам. Для двигателя 4216 подходит фильтр с маркировкой 3160-8122020-10 или его улучшенные версии, например, угольные фильтры с артикулом 3160-8122020-11. При выборе обращайте внимание на габариты: стандартный размер – 240×200×30 мм.
Для очистки посадочного места перед установкой нового фильтра пригодится автомобильный пылесос с узкой насадкой или компрессор с регулировкой давления. Остатки пыли и мусора в корпусе могут сократить срок службы нового фильтра на 20–30%. Избегайте использования сжатого воздуха без регулятора – избыточное давление способно повредить пластиковые элементы корпуса.
Влажные салфетки или ветошь без ворса помогут удалить стойкие загрязнения, особенно если предыдущий фильтр не менялся более года. Не используйте агрессивные моющие средства – они могут оставить плёнку, ухудшающую адгезию уплотнителя нового фильтра.
Для защиты рук от грязи и возможных острых краёв пластиковых деталей рекомендуется использовать нитриловые перчатки. Они тоньше латексных, но обеспечивают достаточную защиту и не скользят при работе с инструментами.
Если замена фильтра совмещается с другими работами, например, чисткой испарителя кондиционера, дополнительно потребуется аэрозольный очиститель с трубкой-насадкой. Выбирайте составы на основе изопропилового спирта или специальные средства для автокондиционеров, такие как Liqui Moly Klima-Anlagen-Reiniger.
Для фиксации нового фильтра в корпусе иногда требуется небольшое количество силиконовой смазки или спрея на основе PTFE. Наносите её тонким слоем на уплотнительную резинку фильтра – это предотвратит её деформацию при установке и улучшит герметичность. Избегайте смазок на масляной основе, так как они могут впитываться в фильтрующий материал и снижать его эффективность.

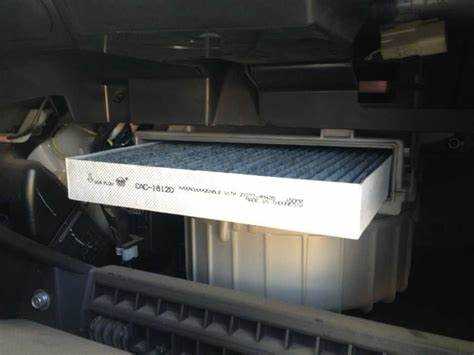

Поиск и доступ к месту расположения салонного фильтра
В автомобилях с двигателем УМЗ-4216 салонный фильтр расположен за бардачком переднего пассажира. Чтобы добраться до него, снимите бардачок, открутив два винта крепления снизу и отсоединив фиксаторы по бокам. После демонтажа откроется доступ к пластиковой крышке фильтра, закреплённой на защёлках. На моделях до 2018 года фильтр может находиться под панелью приборов слева от педали газа – в этом случае потребуется снять нижнюю часть торпедо.
Перед началом работ отключите клемму аккумулятора, чтобы избежать случайного срабатывания подушки безопасности пассажира. Если фильтр скрыт за бардачком, используйте отвёртку с плоским жалом для аккуратного отжатия защёлок крышки – они часто ломаются при чрезмерном усилии. На автомобилях с кондиционером дополнительно проверьте наличие дренажного шланга под фильтром: его смещение может привести к протечкам конденсата в салон.
В таблице ниже приведены ключевые параметры доступа к фильтру в зависимости от года выпуска и комплектации:
| Год выпуска | Расположение фильтра | Тип крепления крышки | Особенности доступа |
|---|---|---|---|
| 2010–2017 | Под панелью приборов (слева от педали газа) | Винты + защёлки | Требуется демонтаж нижней части торпедо |
| 2018–2023 | За бардачком | Защёлки | Доступ без снятия дополнительных элементов |
| С кондиционером | За бардачком | Защёлки + уплотнитель | Проверка дренажного шланга обязательна |
При работе в ограниченном пространстве используйте фонарик с магнитным креплением или налобный – это освободит руки для манипуляций с крышкой. Если фильтр не извлекается свободно, проверьте наличие дополнительных фиксаторов по периметру корпуса: на некоторых модификациях они выполнены в виде пластиковых выступов, которые нужно отжать пальцами или тонким инструментом.
Демонтаж старого фильтрующего элемента без повреждений
Перед началом работ отключите зажигание и снимите клемму с аккумулятора, если фильтр расположен вблизи электронных компонентов. На двигателе 4216 салонный фильтр чаще всего находится за бардачком или под панелью приборов со стороны пассажира. Точное расположение зависит от года выпуска – у моделей до 2015 года корпус может быть скрыт под пластиковой накладкой, закреплённой на трёх саморезах 7 мм.
Снимите бардачок, открутив два винта в верхней части и два – в нижней. Для доступа к фильтру отсоедините разъём подсветки, если он мешает. На старых модификациях потребуется демонтировать нижнюю часть центральной консоли: отщёлкните фиксаторы плоской отвёрткой, начиная с крайних точек, чтобы не сломать пластиковые защёлки. Избегайте резких движений – корпус фильтра изготовлен из хрупкого полипропилена.
- Используйте магнитную отвёртку для извлечения саморезов – это предотвратит их падение в труднодоступные места.
- Перед демонтажем фильтра сфотографируйте его положение: стрелка на торце должна совпадать с направлением воздушного потока (обычно вниз или к салону).
- Если фильтр прикипел к корпусу, не тяните за край – подденьте его с противоположной стороны пластиковой лопаткой или плоской отвёрткой, обёрнутой ветошью.
При извлечении фильтра обратите внимание на уплотнительную резинку по периметру. Если она прилипла к корпусу, аккуратно отделите её пальцами или тонким пластиковым инструментом. Не применяйте металлические предметы – риск повредить посадочное место. В случае сильного загрязнения протрите внутреннюю поверхность корпуса влажной микрофиброй, смоченной в спиртовом растворе (не более 30% воды), чтобы удалить пыль и бактерии без разводов.
Проверьте состояние направляющих пазов в корпусе фильтра. На двигателях 4216 часто встречается деформация пластиковых выступов из-за неправильной установки предыдущего элемента. Если пазы сломаны или согнуты, замените корпус целиком – стоимость детали не превышает 800 рублей, а эксплуатация с повреждёнными направляющими приведёт к подсосу неочищенного воздуха.
После извлечения фильтра осмотрите его на предмет плесени или масляных пятен. Наличие чёрных точек на поверхности указывает на размножение грибка – в этом случае промойте корпус хлоргексидином (0,05% раствор) и просушите феном на холодном режиме. Если фильтр пропитан маслом, проверьте состояние системы вентиляции картера: забитый клапан PCV – частая причина таких загрязнений на УМЗ-4216.
Проверка посадочного места и очистка от загрязнений
Перед установкой нового фильтра осмотрите посадочное место под элемент 4216. Оно расположено за бардачком, за пластиковой крышкой с защелками. Проверьте наличие крупных частиц мусора, листьев или пыли – их скопление снижает эффективность фильтрации на 30–40%. Используйте фонарик для освещения труднодоступных участков, особенно в углах корпуса. Если обнаружены следы влаги или плесени, просушите зону строительным феном на минимальной мощности (не выше 60°C), чтобы избежать деформации пластика.
Для очистки посадочного места применяйте пылесос с узкой насадкой или компрессор с давлением не более 2 бар. Направляйте струю воздуха под углом 45°, чтобы не забить мусор глубже в систему вентиляции. Особое внимание уделите резиновому уплотнителю по периметру крышки – его повреждение приводит к подсосу неочищенного воздуха. Протрите поверхности микрофиброй, смоченной в спиртовом растворе (70%), если присутствуют маслянистые отложения или липкие загрязнения.
Проверьте состояние направляющих пазов, куда вставляется фильтр. На них не должно быть заусенцев или деформаций, иначе элемент не встанет плотно, что вызовет вибрацию и шум при работе печки. При необходимости подправьте пластик мелкозернистой наждачной бумагой (P400) или срежьте острым ножом выступающие части. Убедитесь, что фиксирующие выступы на крышке не сломаны – их целостность критична для герметичности системы.
После очистки запустите двигатель и включите вентиляцию на максимальную скорость. Проверьте отсутствие посторонних звуков (свиста, шелеста) из воздуховодов – они указывают на остаточный мусор или неправильное положение уплотнителя. Если слышен запах пыли, повторите процедуру очистки, уделив внимание зоне за моторным щитом, где скапливается до 60% загрязнений.
Установка нового фильтра с соблюдением направления потока воздуха
На корпусе салонного фильтра 4216 нанесена стрелка, указывающая направление движения воздуха. Она должна совпадать с потоком из воздухозаборника в салон: обычно это направление «снизу вверх» или «снаружи внутрь». Перед установкой проверьте маркировку на старом фильтре – если стрелка отсутствует, ориентируйтесь по складкам материала: они расположены под углом, создавая минимальное сопротивление потоку при правильном монтаже.
Расположите фильтр в посадочном месте так, чтобы стрелка была направлена в сторону моторного отсека (для моделей с горизонтальным размещением) или вверх (если фильтр устанавливается вертикально). Ошибка в ориентации снижает эффективность очистки на 30–40% и увеличивает нагрузку на вентилятор печки. Пример: на двигателях УМЗ-4216 с кондиционером фильтр вставляется стрелкой к радиатору кондиционера, а не к салону.
- Сожмите фильтр гармошкой по длинным сторонам – это облегчит установку в ограниченном пространстве.
- Вставляйте фильтр под углом 45°, начиная с верхнего края, затем дожмите нижнюю часть до щелчка фиксаторов.
- Проверьте плотность прилегания: зазоры более 2 мм приведут к подсосу неочищенного воздуха.
После установки запустите двигатель и включите печку на максимальную скорость. Поднесите руку к дефлекторам – поток должен быть равномерным, без свиста или вибраций. Если слышен посторонний шум, фильтр установлен неправильно: демонтируйте его и повторите процедуру, строго следуя направлению стрелки.
Сборка деталей и проверка работоспособности системы вентиляции
После установки салонного фильтра 4216 начните сборку с крепления крышки корпуса. Убедитесь, что защёлки на пластиковых фиксаторах встали на свои места без перекосов – для этого прижмите их пальцами до характерного щелчка. Если крышка не садится плотно, проверьте положение уплотнительной резинки: она должна лежать ровно по периметру, без заломов или смещений. При наличии трещин на корпусе замените его, иначе пыль и влага будут проникать в систему.
Восстановите подключение электропроводки к блоку управления отопителем. Разъём вставляйте до упора, пока не услышите щелчок фиксатора. Если контакты окислены, зачистите их мелкозернистой наждачной бумагой (зернистость 800–1000) и обработайте контактной смазкой типа Kontakt 60. Пренебрежение этим шагом приведёт к нестабильной работе вентилятора или полному отказу системы.
Перед установкой бардачка или панели приборов проверьте герметичность соединений воздуховодов. Нанесите тонкий слой силиконового герметика на стыки, если заметили зазоры больше 1 мм. Особое внимание уделите месту подключения патрубка к печке – здесь часто возникают утечки воздуха, снижающие эффективность обдува. Для проверки используйте зажжённую спичку: поднесите её к стыкам при работающем вентиляторе на максимальной скорости – пламя должно отклоняться равномерно.
Запустите двигатель и включите вентиляцию на всех режимах, начиная с минимальной скорости. Прислушайтесь к посторонним шумам: свист или гул указывают на неправильную установку фильтра (зазор между рамкой и корпусом) или повреждение лопастей вентилятора. Если воздух идёт слабо, проверьте предохранитель F12 (15 А) в монтажном блоке – он отвечает за цепь отопителя. При срабатывании замените его на аналог с тем же номиналом.
Оцените качество обдува через дефлекторы. Направьте поток на стекло и боковые окна: запотевание должно исчезать за 30–40 секунд при температуре +20°C. Если эффект слабый, снимите дефлекторы и продуйте их сжатым воздухом – часто причиной становится скопившаяся пыль в каналах. Для моделей с климат-контролем дополнительно проверьте работу заслонок: переключайте режимы «лицо-ноги-стекло» и убедитесь, что воздух распределяется без задержек.
Завершите проверку тестом на запахи. Включите рециркуляцию воздуха и поднесите к воздухозаборнику ватный тампон, смоченный в нашатырном спирте. Если запах проникает в салон, фильтр установлен неправильно или повреждён. В этом случае демонтируйте его и осмотрите на наличие разрывов – допустимый зазор между фильтрующим элементом и рамкой не должен превышать 2 мм. При необходимости подрежьте материал острым ножом по периметру.
Для долговременной работы системы смажьте подшипники вентилятора. Снимите моторчик, удалите старую смазку с вала и нанесите 2–3 капли синтетического масла Molykote 55 или аналогичного. Избегайте использования литола или солидола – они густеют при низких температурах и увеличивают нагрузку на электродвигатель. После сборки прокрутите вал вручную: он должен вращаться без заеданий.
Финальный этап – проверка работы системы после пробной поездки. Проедьте 10–15 км с включённым отопителем на средней скорости. Остановитесь и осмотрите корпус фильтра на наличие конденсата: его появление говорит о нарушении герметичности или неправильном расположении дренажного отверстия. Если всё в порядке, зафиксируйте результаты в бортовом журнале с указанием даты замены и пробега – это поможет отслеживать интервалы обслуживания.
