Боковое зеркало Киа Спортейдж 3 (2010–2016 гг.) – узел с типичной для корейских автомобилей конструкцией, но с рядом нюансов, которые стоит учитывать при разборке. Основные причины вмешательства: замена стекла, ремонт электропривода, установка подогрева или тюнинг (например, интеграция камеры или повторителя поворота). В отличие от предыдущих поколений, здесь используется неразборный корпус с защелками, а не винтами, что требует аккуратности при демонтаже.
Перед началом работ отключите аккумулятор – особенно если планируется работа с электрическими компонентами. Инструменты: пластиковые монтажные лопатки (2–3 шт.), отвертка с плоским жалом (ширина 5 мм), фен строительный (для размягчения герметика), шестигранник на 3 мм. Из расходников пригодится силиконовая смазка и изолента для фиксации проводов. Время на разборку без опыта – 40–60 минут.
Ключевые моменты, которые часто упускают: зеркало крепится на трех точках – две защелки в верхней части и одна направляющая снизу. При сильном нажатии пластик может треснуть, поэтому рекомендуется прогреть корпус феном до 60–70°C в течение 2–3 минут. Электропривод снимается отдельно – для этого потребуется отсоединить разъем и выкрутить два винта под шестигранник. Если цель – замена стекла, обратите внимание на артикул: для левого зеркала – 86310-3X000, для правого – 86320-3X000.
При сборке особое внимание уделите герметизации: заводской клей сохнет 24 часа, но для ускорения можно использовать быстросохнущий герметик (например, ABRO WS-904). Перед установкой нового стекла очистите посадочное место от остатков старого клея – иначе возможны перекосы и запотевание. Если зеркало скрипит после сборки, смажьте направляющие силиконовой смазкой.
Необходимые инструменты и материалы для разборки зеркала
Для разборки зеркала бокового вида Kia Sportage 3 потребуется набор отвёрток с шестигранными битами TORX T15 и T20. Эти размеры используются для крепления корпуса зеркала к кронштейну и снятия внутренней облицовки. Избегайте использования плоских или крестовых отвёрток – они могут сорвать шлицы винтов, что усложнит последующую сборку. Дополнительно пригодится пластиковая лопатка для демонтажа пластиковых защёлок без повреждения клипс.
Электрическая часть зеркала требует мультиметра с диапазоном измерения сопротивления до 200 Ом. Он понадобится для проверки целостности проводки подогрева и моторчика регулировки, если зеркало оснащено этими функциями. Для отсоединения разъёмов используйте тонкогубцы с изолированными ручками – стандартные плоскогубцы могут деформировать контакты, что приведёт к нестабильной работе после сборки.
При работе с зеркальным элементом подготовьте мягкую безворсовую ткань и спиртовые салфетки. Они нужны для очистки внутренней поверхности стекла от пыли и остатков старого герметика, если планируется замена уплотнителя. Избегайте использования абразивных материалов – они оставляют микроцарапины, ухудшающие видимость. Для фиксации нового зеркального элемента потребуется силиконовый герметик с рабочей температурой от -40°C до +120°C, например, ABRO WS-904.
Если зеркало имеет электропривод складывания, заранее отключите аккумулятор автомобиля. Это предотвратит короткое замыкание при случайном касании проводов. Для защиты рук от острых краёв металлического кронштейна используйте нитриловые перчатки – они тоньше латексных и обеспечивают лучшую тактильную чувствительность при работе с мелкими деталями.
В случае повреждения пластиковых направляющих моторчика регулировки или защёлок корпуса, запаситесь ремкомплектом для Kia Sportage 3 (артикул 86310-3W000). Он включает оригинальные клипсы и уплотнители, которые сложно подобрать по отдельности. Для временной фиксации деталей при сборке подойдёт малярный скотч шириной 19 мм – он не оставляет следов клея и легко удаляется после завершения работ.
Снятие обшивки двери перед демонтажем зеркала
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. На Киа Спортейдж 3 обшивка двери крепится на пластиковых пистонах и одном винте под заглушкой ручки открывания. Подденьте заглушку плоской отверткой, аккуратно поддев её с нижнего края, чтобы не повредить лакокрасочное покрытие.
Винт под заглушкой – Torx T20. Открутите его полностью, но не вынимайте сразу: он удерживает обшивку в верхней части. Далее снимите накладку дверной ручки, потянув её на себя с усилием около 5 кг. Накладка фиксируется двумя защелками с внутренней стороны, поэтому тяните равномерно, избегая перекосов.
Пистоны обшивки расположены по периметру: 6 штук по нижнему краю, 4 – по переднему и заднему, и 2 – в районе динамика. Используйте специальный съемник для пластиковых пистонов или плоскую отвертку, обмотанную изолентой. Начинайте с нижнего угла двери, постепенно продвигаясь вверх. Пистоны хрупкие – при извлечении придерживайте их пальцами, чтобы не потерять.
После снятия всех пистонов отсоедините электрические разъемы. На обшивке расположены коннекторы подсветки двери, кнопки стеклоподъемника и, возможно, датчика положения стекла. Разъемы фиксируются защелками: нажмите на них пальцем или отверткой, затем потяните коннектор на себя. Не тяните за провода – только за корпус разъема.
Обшивка удерживается на двери также за счет уплотнительной резинки стекла. Аккуратно отогните её по периметру, начиная с верхнего угла. Резинка эластичная, но при резких движениях может порваться. Если она приклеена, используйте пластиковую лопатку для отделения без повреждений.
Приподнимите обшивку вверх на 2–3 см, чтобы освободить её от металлического каркаса двери. Не тяните резко: в верхней части обшивка может цепляться за тяги замка или механизм стеклоподъемника. Проверьте наличие дополнительных креплений – на некоторых модификациях Спортейдж 3 встречается винт под динамиком.
Отложите обшивку в сторону, не допуская перегибов проводов. Если планируете повторную установку, разместите её на ровной поверхности лицевой стороной вниз. Перед демонтажем зеркала осмотрите металлический каркас двери: убедитесь, что нет острых кромок, которые могут повредить новую обшивку при установке.
Для обратной сборки сначала подключите все разъемы, затем защелкните обшивку на пистонах, начиная с верхних. Убедитесь, что уплотнительная резинка стекла легла ровно, без заломов. Затяните винт под ручкой открывания с моментом 2–3 Н·м, чтобы не сорвать резьбу. Проверьте работу всех электрических компонентов до установки заглушки.

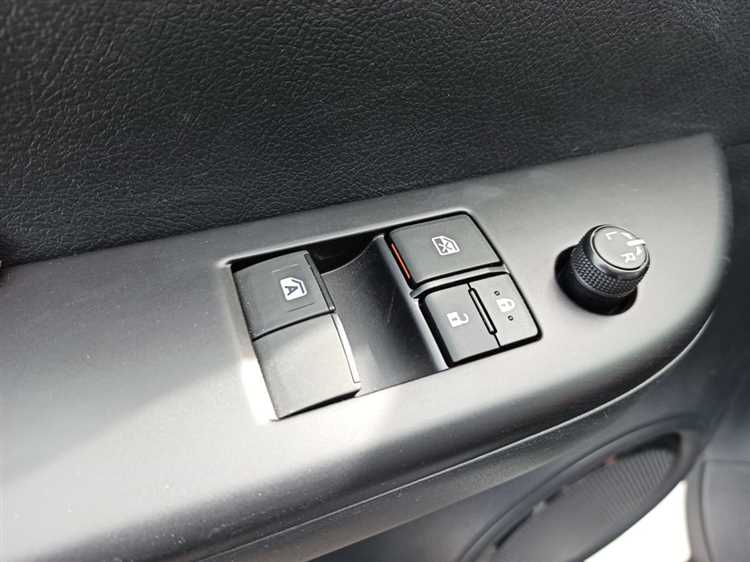

Отключение электропроводки и разъемов зеркала
Перед началом работ отсоедините клемму отрицательного провода от аккумулятора. Это исключит риск короткого замыкания при манипуляциях с электрическими компонентами зеркала. На Kia Sportage 3 питание к зеркалу подаётся через два основных разъёма: 8-контактный (для обогрева, поворотника и складывания) и 4-контактный (для регулировки положения). Оба расположены в нижней части корпуса зеркала, за защитной крышкой из пластика.
Для доступа к разъёмам снимите декоративную накладку с внутренней стороны двери. Она крепится на трёх пластиковых защёлках и одном винте Torx T20. Отсоедините её аккуратно, поддевая плоской отвёрткой с резиновой насадкой, чтобы не повредить лакокрасочное покрытие. После демонтажа накладки разъёмы будут видны – 8-контактный обычно чёрного цвета, 4-контактный – белого или серого.
- Нажмите на фиксатор разъёма большим пальцем, одновременно потянув корпус разъёма на себя. Не дёргайте за провода – это может привести к обрыву контактов.
- Если разъём не поддаётся, проверьте наличие дополнительных защёлок или винтов. На некоторых модификациях Sportage 3 используется металлический фиксатор, который нужно отогнуть тонкой отвёрткой.
- После отключения оберните разъёмы изолентой или поместите в полиэтиленовый пакет, чтобы избежать попадания влаги или пыли.
При обратной сборке обратите внимание на правильность подключения разъёмов. 8-контактный имеет ключ в виде выступа, который должен совпасть с пазом на ответной части. 4-контактный разъём симметричен, но провода имеют цветовую маркировку: жёлтый – питание мотора горизонтальной регулировки, зелёный – вертикальной, чёрный – масса, красный – резервный (на некоторых моделях не используется).
Если после подключения зеркало не работает, проверьте предохранитель F34 (10 А) в монтажном блоке салона. При срабатывании защиты замените его на аналогичный, но не используйте предохранители большего номинала. Также осмотрите провода на предмет перегибов или повреждений изоляции – особенно в месте перехода от двери к кузову, где чаще всего возникают обрывы.
Демонтаж крепежных элементов зеркала с кузова
На Киа Спортейдж 3 зеркало бокового вида фиксируется к кузову тремя винтами Torx T20, расположенными под пластиковой накладкой. Перед началом работ отключите разъем электропроводки, если зеркало оснащено подогревом или повторителем поворота – для этого аккуратно подденьте фиксатор плоской отверткой и отсоедините колодку. Винты скрыты за декоративной заглушкой, которую необходимо снять, подцепив её по периметру пластиковой лопаткой или тонкой отверткой, избегая повреждения лакокрасочного покрытия.
После удаления заглушки осмотрите крепеж: центральный винт находится в углублении, два боковых – по краям посадочного места. Используйте магнитную насадку на отвертку, чтобы предотвратить падение винтов в дверную полость. При откручивании придерживайте зеркало рукой – резкое высвобождение может привести к повреждению пластиковых защелок или деформации кронштейна. Если винты не поддаются, нанесите на резьбу проникающую смазку (например, WD-40) и выждите 5–10 минут.
При демонтаже обратите внимание на резиновую прокладку между зеркалом и кузовом – она предотвращает попадание влаги и пыли. Прокладка часто прилипает к металлу; отделите её осторожно, используя пластиковый инструмент, чтобы не порвать. Если резина деформирована или потеряла эластичность, замените её перед обратной установкой – артикул оригинальной прокладки для Киа Спортейдж 3: 86310-3W000 (левая сторона) или 86320-3W000 (правая).
В некоторых случаях винты могут быть зафиксированы герметиком или краской. Если отвертка прокручивается на месте, зафиксируйте головку винта пассатижами и попробуйте открутить с усилием. Избегайте чрезмерного давления – сорванная резьба потребует сверления и нарезания новой, что усложнит ремонт. Для восстановления резьбы используйте метчик М5 или ремонтную вставку Helicoil.
После извлечения винтов зеркало удерживается на кузове только пластиковыми защелками. Потяните его на себя с равномерным усилием, избегая перекосов. Если зеркало не снимается, проверьте наличие дополнительных фиксаторов – на некоторых модификациях Киа Спортейдж 3 встречаются скрытые клипсы в нижней части кронштейна. Для их освобождения слегка надавите на зеркало вниз, одновременно покачивая из стороны в сторону.
Храните снятые винты и прокладку в отдельном контейнере, чтобы избежать потери. Перед обратной установкой очистите посадочное место от старого герметика и грязи, используя обезжириватель. Нанесите тонкий слой силиконовой смазки на резиновую прокладку для улучшения герметичности. При затяжке винтов соблюдайте момент 3–4 Н·м, чтобы не деформировать пластиковый корпус зеркала.
Разборка корпуса зеркала на составные части
Корпус зеркала Киа Спортейдж 3 состоит из трёх основных элементов: внешнего пластикового кожуха, внутренней металлической рамки и крепёжного механизма. Для разборки потребуются: плоская отвёртка с тонким жалом (шириной 3–4 мм), пластиковый монтажный клин (или аналогичный инструмент из мягкого материала), пинцет с изогнутыми губками и магнитная отвёртка для мелких винтов. Начните с отсоединения электрического разъёма (если зеркало с подогревом или повторителем поворота) – он фиксируется защёлкой, которую нужно поддеть снизу движением вверх. Затем снимите декоративную заглушку в нижней части корпуса, поддев её отвёрткой: под ней скрыт винт Torx T15, удерживающий рамку.
- Открутите винт Torx T15 и аккуратно отделите внешний кожух от рамки, начиная с нижнего края. Кожух держится на пластиковых защёлках по периметру – их 6 штук (по 3 с каждой стороны). Используйте монтажный клин, чтобы не повредить защёлки: вставьте его в зазор между кожухом и рамкой и плавно раздвигайте детали, двигаясь по часовой стрелке.
- После снятия кожуха откроется доступ к металлической рамке с зеркальным элементом. Рамка крепится к механизму регулировки двумя винтами Phillips PH1 (расположены по бокам) и одним центральным винтом Torx T20. Открутите их, удерживая рамку рукой, чтобы избежать падения зеркала.
- Снимите рамку с зеркалом, потянув её на себя: она фиксируется на шарнире регулировочного механизма. Если зеркало не поддаётся, проверьте наличие дополнительных защёлок или скрытых винтов под уплотнительной резинкой по периметру рамки.
- Для доступа к электроприводу (при наличии) отсоедините провода от мотор-редуктора, предварительно пометив их расположение маркером или скотчем. Мотор крепится к корпусу двумя винтами Torx T10 – открутите их и извлеките механизм.
При сборке нанесите на резьбу винтов фиксатор Loctite 243 (синий) для предотвращения самопроизвольного откручивания. Перед установкой кожуха убедитесь, что все защёлки целы – треснувшие элементы замените новыми (артикул для Киа Спортейдж 3: 86310-3W000 для левого зеркала, 86360-3W000 для правого).
