Шаровая опора на Форд Фокус 2 – деталь, требующая замены при износе, но демонтаж без специализированного съемника вызывает сложности. Стандартный метод с использованием пресса или съемника не всегда доступен, особенно в гаражных условиях. Однако существуют проверенные способы, позволяющие обойтись без них, если знать ключевые нюансы конструкции подвески и правильно подготовить инструмент.
На Форд Фокус 2 шаровая опора запрессована в рычаг и зафиксирована стопорным кольцом. Для ее извлечения потребуется молоток весом не менее 800 грамм, зубило с шириной лезвия 10–12 мм, монтировка длиной 50–60 см и домкрат. Важно учитывать, что рычаг изготовлен из алюминиевого сплава, поэтому чрезмерные ударные нагрузки могут привести к его деформации или трещинам. Работать нужно аккуратно, контролируя силу воздействия.
Перед началом демонтажа обязательно снимите колесо, отсоедините стабилизатор поперечной устойчивости и открутите гайку крепления шаровой к ступице. Если гайка прикипела, используйте проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут. После этого зафиксируйте ступицу от проворачивания – для этого подойдет тормозной диск или специальный упор. Без этого этапа попытки выбить шаровую приведут к повреждению резьбы или подшипника ступицы.
Основной прием при снятии без съемника – создание рычажного усилия с одновременным ударным воздействием. Вставьте зубило между корпусом шаровой и рычагом, направляя его под углом 30–45 градусов. Наносите резкие удары молотком по зубилу, постепенно смещая его по окружности. Параллельно используйте монтировку, упираясь ею в рычаг и ступицу, чтобы создать дополнительное усилие на отрыв. В большинстве случаев шаровая выходит после 5–10 ударов, но если деталь сильно закисла, процесс может занять до 20 минут.
Если шаровая не поддается, проверьте, не осталось ли незамеченных креплений. На некоторых модификациях Форд Фокус 2 (особенно с двигателями 1.8 и 2.0) шаровая дополнительно фиксируется болтом с внутренней стороны рычага. Его необходимо открутить перед началом выпрессовки. Также избегайте нагрева рычага горелкой – алюминий теряет прочность при температуре выше 200°C, что может привести к его разрушению.
Какие инструменты понадобятся для демонтажа шаровой опоры
Для снятия шаровой опоры на Форд Фокус 2 без съемника потребуются: накидной ключ на 18 мм для откручивания гайки пальца шаровой, головка на 21 мм с воротком или трещоткой для демонтажа болтов крепления опоры к рычагу, молоток весом 500–800 г с бойком из мягкого металла (латунь, бронза) или резиновой киянкой. Дополнительно пригодится монтировка длиной 50–60 см с плоским концом для создания рычага при выпрессовке пальца из поворотного кулака. В качестве альтернативы молотку используйте ударную отвертку с насадкой под шестигранник на 8 мм – она поможет ослабить закисшие болты без повреждения шлицов.
Обязательно подготовьте домкрат с подставкой или гидравлический подъемник для безопасного подъема автомобиля, а также противооткатные упоры для колес. Для очистки резьбовых соединений от грязи и ржавчины используйте металлическую щетку и проникающую смазку типа WD-40 или Liquid Wrench – нанесите ее за 10–15 минут до начала работ. Если болты крепления шаровой сильно закисли, примените газовую горелку для локального нагрева, но избегайте перегрева резиновых пыльников и сайлентблоков.
Как правильно подготовить автомобиль перед началом работ
Установите Форд Фокус 2 на ровную площадку с твердым покрытием, затяните ручной тормоз и включите первую передачу (или «P» для автомата). Под задние колеса подложите противооткатные упоры – для переднеприводной модели достаточно двух, размещенных по диагонали. Если работы проводятся на подъемнике, убедитесь, что опорные лапы стоят строго под штатными точками кузова: передние – под порогами за дверями, задние – под усилителями днища. При использовании домкрата поднимайте автомобиль только за специальные выступы на порогах, указанные в руководстве по эксплуатации, и обязательно подставьте под кузов страховочные стойки.
Снимите колесо с той стороны, где планируется замена шаровой. Перед этим ослабьте болты крепления на ½ оборота, пока колесо еще стоит на земле – это предотвратит проворачивание ступицы. Отсоедините клемму аккумулятора, если работы затрагивают проводку датчика ABS или датчика износа колодок. Слейте часть тормозной жидкости из бачка (до уровня «MIN»), если суппорт снимается полностью – это исключит ее вытекание при сжатии поршня. Проверьте уровень масла в двигателе и коробке передач: при необходимости долейте, чтобы избежать случайного попадания грязи в системы при демонтаже деталей.
Очистите рабочую зону от грязи и ржавчины металлической щеткой: особое внимание уделите болтам крепления шаровой, гайке ступицы и направляющим суппорта. Нанесите проникающую смазку (например, WD-40 или Liquid Wrench) на резьбовые соединения за 10–15 минут до начала работ – это облегчит откручивание прикипевших элементов. Подготовьте инструмент: для Форд Фокус 2 потребуются головки на 15, 18 и 21 мм, ключ-трещотка с удлинителем 100–150 мм, молоток с бойком из мягкого металла (латунь или медь) и монтировка с плоским концом. Проверьте наличие динамометрического ключа для последующей затяжки соединений с регламентированным моментом.
Пошаговая инструкция по отсоединению шаровой от рычага
Открутите гайку болта, соединяющего шаровую с поворотным кулаком, но не снимайте её полностью – оставьте 2-3 витка резьбы. Возьмите молоток весом 800-1000 г и нанесите резкий удар по боковой поверхности кулака в зоне посадочного места шаровой. Удар должен быть направлен параллельно оси болта. Если шаровая не вышла, повторите удар, предварительно смочив соединение проникающей смазкой типа WD-40.
После отделения шаровой от кулака полностью выкрутите гайку и снимите болт. Открутите три болта крепления шаровой к рычагу, удерживая их ключом на 18 мм. Если болты проворачиваются, зафиксируйте их головки вторым ключом или зажмите плоскогубцами. При сильной коррозии срежьте болты болгаркой, но избегайте повреждения резьбы в рычаге.
Извлеките шаровую из рычага, аккуратно поддевая её монтировкой между корпусом и посадочным местом. Если шаровая сидит плотно, используйте деревянный брусок в качестве проставки при ударах молотком – это предотвратит деформацию рычага. Осмотрите посадочное место на рычаге: при наличии задиров или ржавчины зачистите поверхность наждачной бумагой зернистостью P120.
Перед установкой новой шаровой смажьте болты крепления медной пастой или графитовой смазкой для облегчения последующего демонтажа. Затягивайте болты крест-накрест моментом 60-70 Н·м, если в руководстве по ремонту не указано иное. После сборки проверьте углы установки колес на стенде развал-схождения.
Как выбить шаровую из ступицы без использования съемника
На Форд Фокус 2 шаровая опора запрессована в ступицу с усилием около 5–7 тонн. Для демонтажа без съемника потребуется молоток весом 1–1,5 кг, зубило с шириной лезвия 10–12 мм и монтировка длиной 50–60 см. Работу проводите на подъемнике или смотровой яме – колесо и суппорт должны быть сняты, а ступица зафиксирована.
Первым делом очистите посадочное место шаровой от грязи и ржавчины металлической щеткой. Нанесите проникающую смазку (WD-40, LIQUI MOLY Multispray) на стык шаровой и ступицы, дайте впитаться 10–15 минут. Это снизит трение и облегчит выбивание.
Установите зубило под углом 30–40° к кромке посадочного места шаровой, направляя удар молотка в сторону, противоположную резьбе пальца. Наносите резкие, но точные удары, смещая зубило по окружности каждые 2–3 удара. Избегайте сильных ударов по центру – это может деформировать ступицу.
Если шаровая не поддается, прогрейте посадочное место газовой горелкой до температуры 150–200°C. Металл ступицы расширится, а шаровая останется холоднее, что создаст зазор. После нагрева повторите удары зубилом – деталь должна выйти с меньшим усилием.
Для дополнительного рычага используйте монтировку: вставьте ее между рычагом подвески и корпусом шаровой, надавливая вниз, одновременно наносите удары молотком по пальцу. Важно: не упирайтесь монтировкой в тормозной диск или пыльник ШРУСа – это приведет к повреждениям.
После выхода шаровой осмотрите посадочное место в ступице. Если на поверхности есть задиры или коррозия, зачистите их наждачной бумагой зернистостью P120–P180. Проверьте состояние нового пыльника шаровой – при установке он должен плотно прилегать к корпусу без перекосов.
При запрессовке новой шаровой используйте оправку диаметром 38–40 мм, совпадающую с наружным диаметром корпуса. Удары наносите по оправке, равномерно распределяя нагрузку по окружности. Затяните гайку пальца моментом 70–80 Н·м, затем доверните на 90° для надежной фиксации.

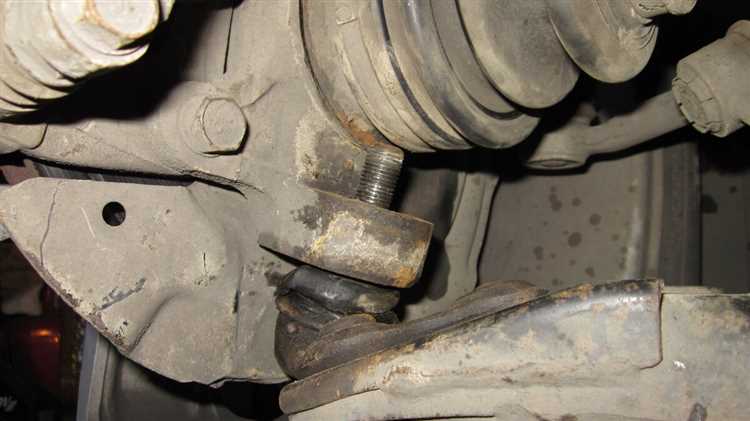

Типичные ошибки при снятии шаровой и как их избежать
Первая распространённая ошибка – пренебрежение очисткой резьбовых соединений перед демонтажем. На Форд Фокус 2 гайка шарового пальца часто покрыта слоем грязи и ржавчины, что приводит к её «прикипанию». Если не удалить загрязнения металлической щёткой и не обработать соединение проникающей смазкой (например, WD-40 или LIQUI MOLY LM-40) за 10–15 минут до работы, попытки открутить гайку могут сорвать резьбу или повредить ключ. Особое внимание уделите грани гайки – используйте накидной ключ на 18 мм вместо рожкового, чтобы избежать срыва граней.
Вторая ошибка – попытка выбить шаровой палец молотком без предварительного ослабления натяга. На Форд Фокус 2 палец запрессован в поворотный кулак с усилием до 5 тонн, и грубая сила приводит к деформации посадочного места или повреждению пыльника. Вместо этого:
- Поддомкратьте рычаг, чтобы снять нагрузку с шаровой.
- Используйте монтировку для создания рычага между рычагом подвески и кулаком – это облегчит выход пальца.
- Если палец не поддаётся, нагрейте кулак строительным феном (температура 150–200°C) – металл расширится, и демонтаж пройдёт легче.
Третья ошибка – игнорирование состояния крепёжных болтов рычага. На Форд Фокус 2 болты крепления рычага к подрамнику (размер M12×1.75) часто закисают из-за коррозии. Если их не обработать смазкой и не дать время на проникновение, при откручивании головка болта может обломиться. Для предотвращения этого:
- За 2–3 часа до работы обильно нанесите на болты преобразователь ржавчины (например, «Цинкарь»).
- Используйте ударный гайковёрт или головку с длинным воротком для увеличения крутящего момента.
- Если болт не поддаётся, срежьте его болгаркой, но не прилагайте чрезмерных усилий – это может повредить подрамник.
Последняя ошибка – установка новой шаровой без проверки посадочного места. Даже минимальные задиры или деформации в кулаке приведут к преждевременному износу новой детали. Перед монтажом очистите посадочное отверстие от грязи и ржавчины, проверьте его диаметр штангенциркулем (должен быть 34.9–35.0 мм для Форд Фокус 2). Если есть задиры, обработайте их мелкой наждачной бумагой или развёрткой. Наносите на палец тонкий слой литиевой смазки (например, Литол-24) для облегчения запрессовки и защиты от коррозии.

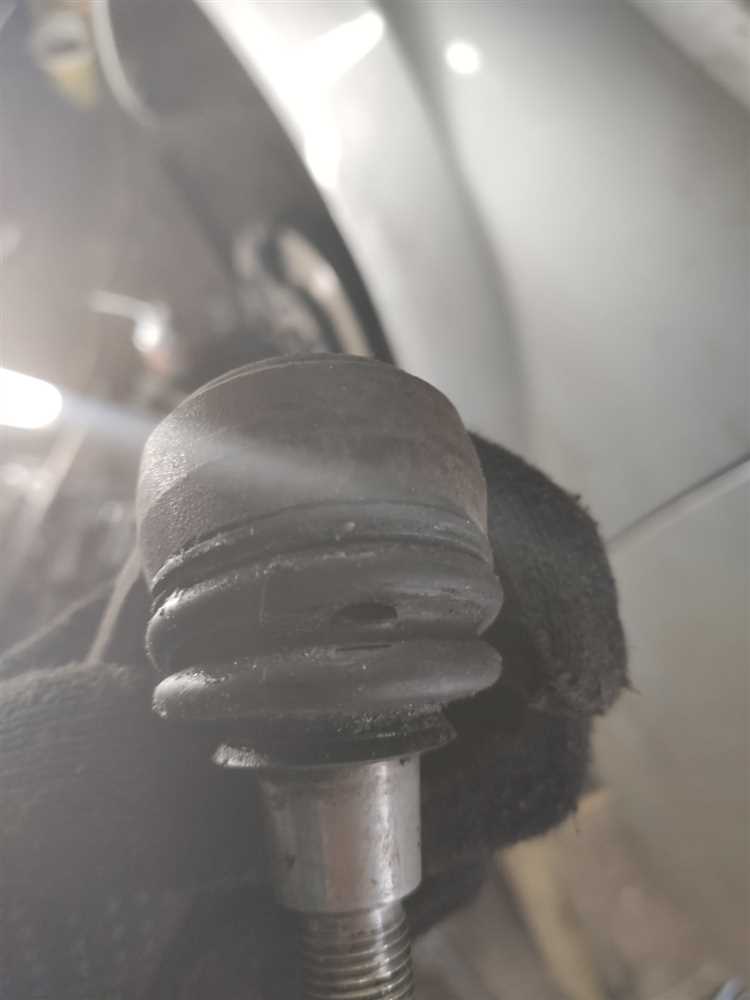

Как проверить состояние новой шаровой перед установкой
Перед монтажом новой шаровой опоры на Форд Фокус 2 убедитесь в отсутствии заводского брака или повреждений, полученных при транспортировке. Визуальный осмотр начинайте с корпуса: на нем не должно быть трещин, сколов или следов коррозии. Особое внимание уделите пыльнику – он обязан быть эластичным, без разрывов и микротрещин. Если пыльник жесткий или имеет видимые дефекты, шаровая не прослужит долго, даже если остальные элементы в порядке.
Проверьте подвижность шарового пальца. Зажмите корпус шаровой в тисках (через мягкие прокладки, чтобы не повредить) и попробуйте покачать палец рукой. Допустимый люфт – не более 0,5 мм. Если палец перемещается с заметным сопротивлением или, наоборот, болтается, деталь бракованная. При наличии динамометрического ключа измерьте усилие вращения: для новой шаровой оно должно составлять 1–3 Н·м. Превышение этого значения указывает на перетяжку внутренних элементов или заводской дефект.
- Оцените состояние резьбы на пальце и гайке. Резьба должна быть чистой, без заусенцев и следов коррозии. Наличие ржавчины или повреждений резьбы приведет к проблемам при затяжке и возможному самоотвинчиванию гайки в процессе эксплуатации.
- Проверьте маркировку. На корпусе шаровой должны быть указаны: артикул производителя, дата выпуска (обычно в формате неделя/год) и страна изготовления. Если маркировка отсутствует или нечитаема, откажитесь от установки – велик риск подделки.
- Сравните геометрию новой детали с оригиналом. Размеры корпуса, длина и диаметр пальца, угол его наклона должны совпадать с параметрами демонтированной шаровой. Даже незначительные отклонения могут вызвать некорректную работу подвески.
Используйте магнит для проверки материала корпуса. Качественные шаровые опоры изготавливаются из легированной стали, которая не магнитится или слабо притягивается. Если корпус сильно магнитится, это указывает на низкокачественный металл, склонный к быстрому износу. Исключение – некоторые производители используют магнитные сплавы для повышения прочности, но такие случаи редки и должны подтверждаться документацией.
Перед установкой проведите тест на герметичность. Наполните пыльник смазкой (например, литолом-24) на 2/3 объема и плотно зажмите его на пальце. Переверните шаровую пыльником вниз и оставьте на 10–15 минут. Если смазка просачивается наружу, пыльник негерметичен. Также проверьте наличие смазки внутри шаровой: при легком покачивании пальца из-под пыльника должно выделяться небольшое количество смазочного материала. Отсутствие смазки – повод для возврата детали продавцу.
Если шаровая прошла все проверки, но вызывает сомнения, проведите дополнительный тест на износ. Установите ее в рычаг без затяжки гайки и поднимите автомобиль на подъемнике. Попросите помощника покачать колесо в горизонтальной плоскости, одновременно наблюдая за поведением шарового пальца. Люфт или посторонние звуки (щелчки, скрипы) свидетельствуют о скрытом дефекте. В этом случае замените деталь, даже если визуально она выглядит исправной.
