Шкив коленвала на ВАЗ 2114 – критически важный элемент, от правильной затяжки которого зависит работа двигателя и привода ГРМ. Недостаточный момент затяжки приводит к самопроизвольному ослаблению крепления, что чревато смещением фаз газораспределения, повреждением ремня или даже обрывом шпонки. Чрезмерное усилие грозит деформацией резьбы болта или трещинами в ступице шкива.
Заводской момент затяжки болта шкива коленвала для ВАЗ 2114 составляет 97,9–108,8 Н·м (10–11 кгс·м). Однако на практике рекомендуется использовать значение 105 Н·м с последующим доворотом на 30–45° для компенсации усадки резьбы. Для точного контроля необходим динамометрический ключ с диапазоном измерений до 150 Н·м. При отсутствии ключа можно использовать метод «на глаз», но риск ошибки многократно возрастает.
Перед затяжкой убедитесь, что болт новый – повторное использование недопустимо из-за риска усталостного разрушения металла. Резьба должна быть чистой, без следов масла или герметика. Шкив устанавливается на коленвал по шпонке, а болт закручивается с применением фиксатора резьбы (например, Loctite 243) для предотвращения самооткручивания. Затяжку выполняйте в два этапа: сначала до 50 Н·м, затем до требуемого момента с доворотом.
Особое внимание уделите состоянию посадочного места шкива. При наличии задиров или износа свыше 0,05 мм шкив подлежит замене. После затяжки проверьте биение шкива индикатором часового типа – допустимое значение не более 0,1 мм. Если биение превышает норму, шкив необходимо переустановить или заменить.
Какие инструменты понадобятся для затяжки шкива коленвала
Для затяжки шкива коленвала на ВАЗ 2114 потребуется динамометрический ключ с диапазоном измерений от 50 до 150 Н·м. Модель с трещоткой и сменными головками упростит работу в ограниченном пространстве моторного отсека. Рекомендуется использовать ключ с погрешностью не более ±3%, чтобы избежать перетяжки или недотяжки болта.
Головка на 19 мм с шестигранным профилем – обязательный элемент. Лучше выбрать удлиненную версию (не менее 100 мм) для удобного доступа к болту через шкив. Хромованадиевые головки прослужат дольше стандартных, особенно при частом использовании.
Удлинитель для трещотки длиной 150–200 мм позволит обойти препятствия в виде патрубков и проводки. Гибкие удлинители не подойдут – они не обеспечат необходимой жесткости при приложении момента затяжки. Оптимальный вариант – цельнометаллический удлинитель с квадратным хвостовиком 1/2″.

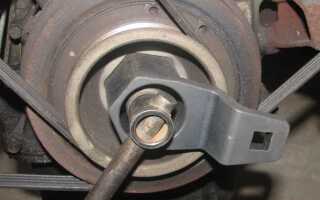

Стопорный ключ для фиксации шкива коленвала предотвратит его проворачивание во время затяжки. На ВАЗ 2114 подойдет ключ с двумя штифтами, вставляемыми в технологические отверстия шкива. Альтернатива – самодельное приспособление из старого ремня ГРМ и монтировки, но заводской инструмент надежнее.
Торцевая головка на 10 мм понадобится для снятия защитного кожуха ремня ГРМ, если доступ к шкиву ограничен. Также пригодится накидной ключ на 13 мм для демонтажа кронштейна генератора при необходимости расширения рабочей зоны.
Монтировка или большая отвертка с плоским жалом пригодится для фиксации маховика через окно в картере сцепления. Это дополнительная мера предосторожности, если стопорный ключ не обеспечивает надежного удержания шкива. Важно не повредить зубья венца маховика при упоре инструмента.
Смазка для резьбы болта шкива – например, медная паста или графитовая смазка – снизит трение при затяжке и предотвратит прикипание. Наносить ее следует тонким слоем на резьбу и опорную поверхность болта. Использование обычного моторного масла не рекомендуется из-за низкой термостойкости.
Фонарик с магнитным креплением или налобный осветитель освободит руки и обеспечит видимость в труднодоступных местах. Работа под капотом ВАЗ 2114 часто требует освещения под углом, поэтому регулируемый источник света предпочтительнее стационарного.
Как снять защитный кожух и получить доступ к шкиву
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание при демонтаже электрических компонентов. На ВАЗ 2114 защитный кожух ремня ГРМ состоит из двух частей: верхней и нижней. Верхняя крепится тремя болтами на 10 мм, нижняя – двумя. Болты расположены по периметру, их легко найти визуально.
Снимите правое переднее колесо и подкрылок. Для этого ослабьте гайки колеса, поднимите автомобиль домкратом и зафиксируйте на подставках. Подкрылок держится на пластиковых пистонах и одном саморезе под ключ на 8 мм. Аккуратно подденьте пистоны отвёрткой, чтобы не сломать их – они часто ломаются при неосторожном обращении.
Отсоедините датчик положения коленвала (ДПКВ), расположенный рядом с шкивом. Он крепится одним болтом на 10 мм. Отключите разъём, потянув фиксатор вверх. Если провод мешает, временно закрепите его проволокой или пластиковой стяжкой, чтобы не повредить при дальнейших манипуляциях.
Демонтируйте ремень генератора. Ослабьте натяжной ролик ключом на 17 мм, повернув его против часовой стрелки. Снимите ремень со шкивов. Если ролик заедает, смажьте его подшипник проникающей смазкой (например, WD-40) и подождите 5–10 минут. Не пытайтесь снять ремень силой – это может привести к его разрыву или повреждению натяжителя.
Снимите верхнюю часть кожуха ГРМ. Болты откручивайте в произвольном порядке, но не вынимайте их полностью сразу – придерживайте кожух, чтобы он не упал на двигатель. Нижняя часть крепится к блоку цилиндров двумя болтами на 10 мм. Один из них находится за шкивом коленвала, поэтому для доступа к нему потребуется снять шкив или использовать удлинённую головку с трещоткой.
Если шкив коленвала не снимается, используйте специальный съёмник. Вставьте его лапы в технологические отверстия на шкиве и равномерно затягивайте центральный винт. Не стучите по шкиву молотком – это может повредить шпонку или вал. В крайнем случае допускается лёгкое постукивание через деревянную проставку, но только если шкив не поддаётся съёмнику.
После снятия кожуха осмотрите состояние ремня ГРМ и роликов. Если на ремне видны трещины, потёртости или нити корда, замените его. Ролики должны вращаться свободно, без люфта и шума. При обнаружении дефектов замените их вместе с ремнём – это сэкономит время и предотвратит повторный демонтаж.
Перед обратной установкой кожуха очистите посадочные места от грязи и масла. Убедитесь, что резиновые уплотнители на кожухе целы – они предотвращают попадание пыли и влаги в механизм ГРМ. Затягивайте болты крест-накрест, начиная с нижней части, чтобы избежать перекоса. Момент затяжки – 8–10 Н·м.
Как зафиксировать коленвал от проворачивания при затяжке
На ВАЗ 2114 коленвал фиксируют через маховик или шестерню привода ГРМ. Первый способ надежнее: используйте монтажную лопатку или специальный фиксатор, вставив его между зубьями венца маховика и картером сцепления. Для доступа снимите нижнюю крышку картера сцепления – болты на 10 расположены по периметру. Убедитесь, что лопатка упирается в жесткую часть картера, а не в мягкий алюминий.
Второй метод – фиксация через шестерню коленвала. Потребуется ключ на 38 или головка с удлинителем. Наденьте ключ на гайку шкива и уприте его в лонжерон или подрамник, предварительно подложив деревянный брусок для защиты кузова. Способ менее стабилен: при сильном усилии ключ может соскользнуть, повредив проводку или шланги.
Для точной фиксации маховика применяйте заводской фиксатор 67.7820.9526-01. Инструмент вставляется в отверстие на блоке цилиндров (под стартером) и входит в паз маховика. Если фиксатора нет, изготовьте аналог из стального прутка диаметром 8 мм: длина 120 мм, один конец заточите под углом 30°, другой загните под 90° для упора в блок.
При работе с автоматической фиксацией через стартер отключите зажигание и снимите клемму с аккумулятора. Включите 4-ю передачу и попросите помощника нажать на тормоз. Метод подходит для быстрой затяжки, но не гарантирует абсолютной неподвижности: при срыве резьбы возможен проворот маховика.
Не используйте для фиксации болты крепления поддона или крышки ГРМ – резьба М6 не выдержит нагрузки. Также избегайте упора в шкив генератора: пластиковая часть может треснуть. Перед затяжкой проверьте зазор между фиксатором и маховиком – он должен быть не более 0,5 мм, иначе инструмент выскочит при нагрузке.
После фиксации затягивайте болт шкива коленвала моментом 97,9–108,8 Н·м. Если динамометрического ключа нет, используйте рычаг длиной 1 метр и прилагайте усилие 10–11 кг. Затяжку производите в два этапа: сначала до 50 Н·м, затем окончательно. После завершения проверните коленвал вручную на два оборота – заедания недопустимы.
Какой момент затяжки использовать для болта шкива
Болт шкива коленвала на ВАЗ 2114 требует строгого соблюдения момента затяжки – 97,9–108,8 Н·м (10–11 кгс·м). Эти значения указаны в официальной технической документации АвтоВАЗа и подтверждены многолетней практикой ремонта. Превышение или занижение момента приводит к деформации резьбы, ослаблению крепления или разрушению болта.
Для точного контроля используйте динамометрический ключ с диапазоном измерений не менее 150 Н·м. Дешёвые модели с погрешностью выше 5% могут дать неверные показания, что критично для этого узла. Перед затяжкой убедитесь, что ключ откалиброван – проверьте его на эталонном стенде или сравните с другим инструментом.
Порядок затяжки имеет значение. Сначала наживите болт вручную, затем затяните с моментом 30–40 Н·м, чтобы выбрать зазоры. После этого доведите усилие до рабочего значения в два этапа: сначала 70–80 Н·м, затем окончательно 97,9–108,8 Н·м. Это исключает перекос и обеспечивает равномерное распределение нагрузки.
Болт шкива коленвала – одноразовый элемент. После демонтажа его необходимо заменить, так как при повторной затяжке металл теряет свои свойства, и риск обрыва возрастает. Используйте только оригинальные болты с каталожным номером 2108-1005127 или аналоги от проверенных производителей (например, «БелМаг», «ТРЕК»).
Если динамометрического ключа нет, допускается затяжка «на глаз» с последующей проверкой. Для этого:
- Затяните болт до упора обычным ключом с удлинителем (рычаг 50–60 см).
- Нанесите метку на болт и шкив.
- Отверните болт на 90° и затяните снова до совпадения меток.
Этот метод приблизителен и не гарантирует точности, но снижает риск перетяжки.
На двигателях с пробегом свыше 100 000 км момент затяжки рекомендуется уменьшить на 5–7 Н·м, так как резьба в блоке цилиндров изнашивается. При этом обязательно проверьте состояние резьбового отверстия – если есть следы срыва или коррозии, нарежьте новую резьбу под ремонтный болт большего диаметра.
После затяжки проконтролируйте отсутствие люфта шкива. Для этого попробуйте покачать его руками в радиальном направлении – допустимый зазор не должен превышать 0,1 мм. Если люфт есть, болт затянут недостаточно или повреждена посадочная поверхность.
Не используйте герметики или фиксаторы резьбы при установке болта. Они могут попасть в масляные каналы и вызвать закупорку. Единственное допустимое средство – моторное масло, нанесённое на резьбу перед затяжкой для снижения трения и предотвращения прикипания.
Как проверить правильность затяжки шкива коленвала
После затяжки шкива коленвала на ВАЗ 2114 критически важно убедиться в соблюдении момента затяжки. Заводской регламент предписывает усилие 97,9–108,8 Н·м (10–11 кгс·м). Для проверки используйте динамометрический ключ с диапазоном измерений до 150 Н·м. Если ключа нет, сравните усилие с эталонным: при правильной затяжке гайка или болт не должны проворачиваться при попытке открутить их вручную с помощью ключа на 19 мм.
Визуальный осмотр также дает первичную информацию. Проверьте зазор между шкивом и шестерней коленвала – он должен быть равномерным по всей окружности. Если шкив смещен или перекошен, это указывает на недостаточную затяжку или повреждение резьбы. Обратите внимание на состояние шайбы под гайкой: деформация или следы задиров говорят о превышении момента затяжки.
- Проверка на слух: запустите двигатель и прислушайтесь к посторонним звукам. Стук или дребезжание в районе шкива – признак ослабления крепления. Особенно это заметно на холостых оборотах.
- Тест на вибрацию: при работающем двигателе приложите палец к шкиву. Сильная вибрация или биение свидетельствуют о неправильной установке или износе демпфера.
- Контроль меток ГРМ: после затяжки проверьте совпадение меток на шкиве коленвала и крышке масляного насоса. Смещение даже на 1–2 зуба приведет к нарушению фаз газораспределения.
Для точной диагностики используйте индикатор часового типа. Установите его на неподвижную часть двигателя и замерьте биение шкива при прокручивании коленвала вручную. Допустимое значение – не более 0,05 мм. Превышение нормы указывает на деформацию шкива или неправильную затяжку.
Если после проверки обнаружены отклонения, ослабьте крепление и повторите процедуру затяжки с соблюдением последовательности: сначала затяните болт/гайку с усилием 30–40 Н·м, затем доверните на 90° и еще на 90° (для болта с головкой TORX) или до требуемого момента (для гайки). После этого повторно выполните все проверки.
Не игнорируйте повторную проверку через 500–1000 км пробега. В процессе эксплуатации крепление может ослабнуть из-за вибраций или температурных деформаций. Особое внимание уделите автомобилям с установленным ГБО – повышенные нагрузки на двигатель ускоряют износ крепежа.
