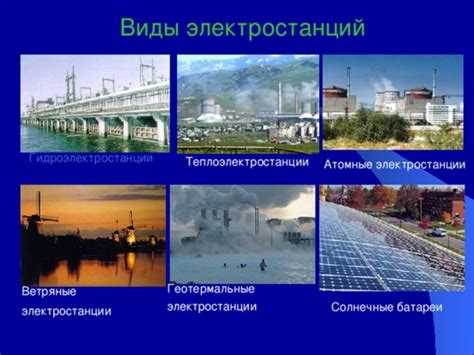

Теплоэлектроцентрали (ТЭЦ) – это ключевой элемент энергетической инфраструктуры, обеспечивающий одновременное производство электроэнергии и тепла. В отличие от конденсационных электростанций, где до 60% энергии топлива теряется в виде сбросного тепла, ТЭЦ используют принцип когенерации, достигая КПД до 85–90%. Основной цикл работы основан на сжигании топлива (газ, уголь, мазут) в котлах, где вода превращается в пар с температурой до 560°C и давлением до 24 МПа. Этот пар вращает турбину, соединённую с генератором, а затем направляется в теплообменники для нагрева сетевой воды, поступающей в системы отопления и горячего водоснабжения.
Современные ТЭЦ оснащаются парогазовыми установками (ПГУ), где КПД может превышать 55% за счёт комбинированного использования газовых и паровых турбин. Например, на ПГУ-ТЭЦ «Московская» мощностью 450 МВт расход топлива на 1 кВт·ч электроэнергии снижен до 180 г у.т. против 300–350 г у.т. на традиционных паросиловых установках. Для повышения эффективности применяются системы регенеративного подогрева питательной воды, снижающие потери тепла на 5–7%, и автоматизированные системы управления горением, оптимизирующие соотношение «топливо-воздух» с точностью до 1%.

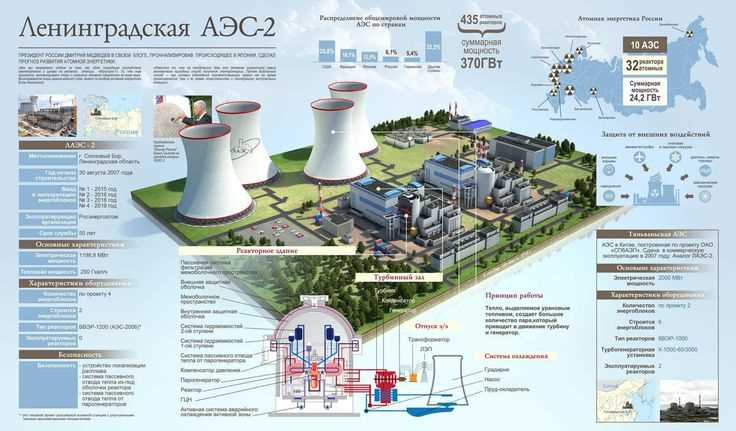

Атомные теплоэлектроцентрали (АТЭЦ), такие как Билибинская в России, используют тепло ядерных реакций для выработки электроэнергии и тепла. В реакторах типа ЭГП-6 теплоноситель (вода под давлением) нагревается до 270°C, передавая энергию парогенератору. КПД таких станций достигает 30–35% по электричеству и до 70% при учёте теплофикации. Однако их строительство требует жёсткого контроля радиационной безопасности: толщина защитной оболочки реактора составляет не менее 1,2 м бетона, а системы аварийного охлаждения активной зоны срабатывают за 2–3 секунды.
Геотермальные электростанции с теплоснабжением, например, Мутновская на Камчатке, используют тепло подземных источников с температурой 150–250°C. Пар из скважин напрямую подаётся на турбину, а после конденсации часть воды (до 80°C) направляется в тепловые сети. КПД таких станций невысок (10–15%), но себестоимость тепла в 2–3 раза ниже, чем при сжигании органического топлива. Для повышения эффективности применяются бинарные циклы, где низкотемпературный пар (80–120°C) нагревает рабочее тело с низкой температурой кипения (например, изопентан), вращающее отдельную турбину.
При проектировании новых ТЭЦ рекомендуется учитывать следующие параметры: удельный расход топлива не более 150 г у.т./кВт·ч, доля тепловой нагрузки в общем энергобалансе не менее 40%, и использование систем аккумулирования тепла для выравнивания суточных пиков потребления. Для снижения вредных выбросов целесообразно применять технологии селективного каталитического восстановления (SCR), снижающие концентрацию оксидов азота на 90%, и электрофильтры с эффективностью улавливания золы до 99,5%.
Какие виды топлива используют ТЭЦ и как это влияет на стоимость тепла
ТЭЦ работают на разнообразных видах топлива, каждый из которых имеет свои технико-экономические характеристики. Основные виды: природный газ, уголь, мазут, торф, древесные отходы и биотопливо. Газ – самый распространённый в России (около 70% ТЭЦ), благодаря низкой стоимости транспортировки по трубопроводам и высокому КПД котлов (до 92–95%). Уголь, несмотря на более низкую стоимость тонны (1 500–3 000 руб./т против 5 000–7 000 руб./т у газа), требует дополнительных затрат на очистку дымовых газов и складирование золы, что увеличивает эксплуатационные расходы на 15–20%.
Мазут и торф используются реже из-за высокой стоимости и экологических ограничений. Мазут (цена 20 000–30 000 руб./т) применяют в качестве резервного топлива на газовых ТЭЦ, так как его хранение и сжигание требуют дорогостоящей инфраструктуры. Торф (3 000–5 000 руб./т) распространён в регионах с собственными месторождениями (например, Ленинградская область), но его низкая теплотворная способность (8–10 МДж/кг против 35–40 МДж/кг у газа) увеличивает расход топлива на 30–40%, что нивелирует ценовое преимущество.
Биотопливо (щепа, пеллеты, отходы сельского хозяйства) становится всё более востребованным в рамках декарбонизации. Стоимость пеллет (4 000–6 000 руб./т) сопоставима с углём, но их использование требует модернизации котлов и систем подачи. В Европе биотопливные ТЭЦ получают субсидии, снижая стоимость тепла на 10–15%, однако в России такие проекты пока единичны из-за отсутствия государственной поддержки и логистических сложностей.
Стоимость тепла напрямую зависит от цены топлива и его теплотворной способности. Например, при сжигании газа себестоимость 1 Гкал тепла составляет 800–1 200 руб., угля – 1 000–1 500 руб., мазута – 2 000–2 500 руб. Разница обусловлена не только ценой топлива, но и затратами на его подготовку, хранение и экологические мероприятия. Так, угольные ТЭЦ тратят до 30% средств на очистку выбросов, что увеличивает тарифы для потребителей.
Региональные особенности формируют топливный баланс ТЭЦ. В Сибири и на Дальнем Востоке преобладает уголь из-за близости к месторождениям (например, Кузбасс), что снижает транспортные расходы. В европейской части России доминирует газ, но его стоимость зависит от экспортных контрактов и внутренних регуляторов. В 2023 году рост цен на газ на 15% привёл к увеличению тарифов на тепло в Москве и Санкт-Петербурге на 8–10%, тогда как в угольных регионах рост составил всего 3–5%.
Переход на альтернативные виды топлива требует капитальных вложений. Замена угольного котла на газовый стоит 500–800 млн руб. для ТЭЦ мощностью 100 МВт, но окупается за 5–7 лет за счёт снижения эксплуатационных затрат. Модернизация под биотопливо обходится дороже (1–1,5 млрд руб.), но может быть выгодна при наличии местных ресурсов и льготных кредитов. Например, ТЭЦ в Карелии, перешедшая на древесные отходы, снизила себестоимость тепла на 20%, несмотря на высокие первоначальные затраты.
Для снижения зависимости от одного вида топлива ТЭЦ внедряют мультитопливные системы. Современные котлы способны работать на газе, угле и биомассе с минимальной перенастройкой, что позволяет оперативно реагировать на колебания цен. Например, ТЭЦ в Новосибирске использует уголь зимой (пиковый спрос) и газ летом, оптимизируя затраты. Такая стратегия снижает риски роста тарифов на 10–12% и повышает энергетическую безопасность региона.
Как устроен паровой котёл на ТЭЦ и почему он требует регулярной очистки
Экраны котла состоят из вертикальных труб диаметром 32–76 мм, сваренных в панели. Они воспринимают до 60% тепловой нагрузки, защищая футеровку топки от перегрева. В пароперегревателе пар нагревается до заданных параметров, проходя через змеевики из жаропрочных сталей (например, 12Х1МФ). Экономайзер подогревает питательную воду до 250–300°C, снижая расход топлива на 5–7%.
Отложения на внутренних поверхностях труб – главная причина снижения эффективности. При сжигании угля образуется зола с оксидами кремния, алюминия и железа, которые оседают на стенках. При температуре выше 600°C начинается шлакование: частицы золы сплавляются в твёрдые отложения толщиной до 10 мм. Это снижает теплопередачу на 15–20%, увеличивая расход топлива и риск перегрева металла.
Накипь на внутренних поверхностях образуется из-за солей жёсткости (CaCO₃, MgCO₃) в питательной воде. При нагреве они выпадают в осадок, формируя слой толщиной 1–3 мм. Теплопроводность накипи в 10–30 раз ниже, чем у стали, что приводит к локальному перегреву труб. При толщине отложений 0,5 мм температура стенки может вырасти на 50–80°C, ускоряя коррозию и деформацию металла.
Регулярная очистка котла проводится по регламенту: механическая – раз в 1–2 года, химическая – каждые 3–6 месяцев. Для удаления шлака используют паровые обдувки (давление 1,5–2 МПа) или дробеструйные установки с чугунной дробью диаметром 3–5 мм. Накипь удаляют кислотными промывками (раствор HCl или лимонной кислоты) с ингибиторами коррозии. Концентрация кислоты – 3–5%, температура – 60–80°C, время обработки – 6–12 часов.
Контроль состояния котла включает визуальный осмотр, ультразвуковую толщинометрию и анализ проб отложений. Допустимая толщина накипи – не более 0,3 мм, шлаковых отложений – до 2 мм. Превышение этих значений требует внеплановой очистки. Для мониторинга используют датчики температуры и давления: рост температуры газов на выходе из топки на 10–15°C сигнализирует о загрязнении экранов.
Несвоевременная очистка приводит к авариям. В 2021 году на одной из ТЭЦ России из-за шлакования произошёл разрыв трубы пароперегревателя, что вызвало остановку блока на 12 суток. Ущерб составил 45 млн рублей. Для предотвращения подобных случаев рекомендуется использовать топливо с зольностью не выше 15% и воду с жёсткостью менее 0,02 мг-экв/л.
Современные методы очистки включают гидродинамическую промывку высоким давлением (до 150 МПа) и лазерную абляцию. Последняя удаляет отложения без повреждения металла, но требует специализированного оборудования. Для снижения интенсивности загрязнения применяют присадки к топливу (например, оксид магния), связывающие серу и снижающие коррозионную активность газов.

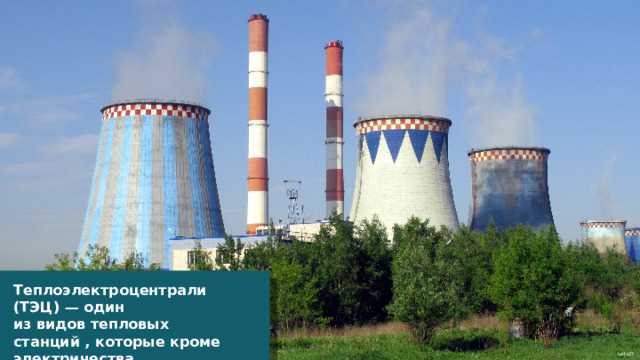

Почему турбины на электростанциях работают на разных давлениях пара
Различие в давлении пара перед турбинами обусловлено необходимостью оптимизации термодинамического цикла электростанции. На ТЭЦ и КЭС применяют многоступенчатые турбины с отборами пара на промежуточных давлениях – от 0,12 до 24 МПа. Например, на турбинах типа Т-100-130 начальные параметры пара составляют 13 МПа и 555°C, а на современных ПГУ-450 – до 16,5 МПа и 585°C. Выбор давления зависит от типа топлива, конструкции котла и требований к КПД.
Низкое давление (0,1–1,0 МПа) используется в конденсационных ступенях турбин для максимального расширения пара и повышения электрического КПД. В теплофикационных турбинах типа ПТ-60-130/13 отборы пара на давлении 0,12–0,25 МПа направляются на подогреватели сетевой воды, обеспечивая теплоснабжение. При этом снижение давления в конденсаторе до 0,003–0,005 МПа увеличивает разность энтальпий и, соответственно, выработку электроэнергии.
Высокое давление (13–24 МПа) применяется на входе в турбину для повышения термического КПД цикла Ренкина. Например, на сверхкритических блоках с параметрами 24 МПа и 565°C КПД нетто достигает 45–47%, тогда как на докритических (13 МПа) – 36–38%. Однако рост давления требует использования более прочных материалов, таких как аустенитные стали для лопаток и роторов, что увеличивает капитальные затраты.
Промежуточные давления (1,0–10 МПа) характерны для регенеративных отборов пара, используемых для подогрева питательной воды. В турбине К-300-240 предусмотрены отборы на 0,6; 1,2; 2,5 и 4,0 МПа, что позволяет повысить КПД цикла на 3–5% за счет снижения потерь в конденсаторе. Эффективность регенерации зависит от числа подогревателей: оптимальное количество – 7–9 ступеней.
Давление пара также определяется типом котла. Барабанные котлы работают на докритических параметрах (до 18 МПа), а прямоточные – на сверхкритических (24 МПа и выше). Например, котлы Пп-1000-25-545/545 генерируют пар с давлением 25 МПа, что требует применения турбин с соответствующими прочностными характеристиками. При этом прямоточные котлы более чувствительны к качеству воды, что ужесточает требования к водоподготовке.
В парогазовых установках (ПГУ) давление пара в котле-утилизаторе зависит от температуры газов после газовой турбины. В ПГУ-450 с газовой турбиной ГТЭ-160 температура газов на входе в котел составляет 580–600°C, что позволяет генерировать пар высокого давления (12–16 МПа) и низкого давления (0,3–0,5 МПа). Двухконтурные котлы-утилизаторы обеспечивают КПД ПГУ до 60%, тогда как одноконтурные – 50–55%.
Экономическая целесообразность выбора давления пара определяется стоимостью топлива и оборудования. При цене на газ выше 3000 руб./тыс. м³ оправдан переход на сверхкритические параметры, несмотря на рост капитальных затрат на 20–30%. Для угольных ТЭС с низкой стоимостью топлива (менее 1500 руб./т у.т.) оптимальны докритические параметры (13–14 МПа), так как повышение давления не окупается приростом КПД.
Эксплуатационные ограничения также влияют на выбор давления. Турбины с высокими параметрами пара требуют более длительного прогрева (до 24 часов для блоков 24 МПа) и имеют меньший ресурс лопаток (100–150 тыс. часов против 200–250 тыс. часов для докритических). Для маневренных электростанций, работающих в пиковом режиме, предпочтительны турбины с давлением 9–13 МПа, так как они быстрее выходят на номинальную мощность и менее подвержены термической усталости.
Как теплофикационные установки распределяют тепло между домами и предприятиями
Теплофикационные установки ТЭЦ работают по принципу комбинированной выработки электроэнергии и тепла, где отбор пара после турбины направляется в теплообменники. Температура сетевой воды на выходе из ТЭЦ обычно составляет 110–150°C, а давление – до 1,6 МПа. Для снижения потерь теплоноситель транспортируется по магистральным трубопроводам диаметром 500–1400 мм, покрытым теплоизоляцией толщиной 50–100 мм из минеральной ваты или пенополиуретана.
Распределение тепла между потребителями осуществляется через центральные тепловые пункты (ЦТП), где происходит первичное снижение температуры до 70–95°C. В ЦТП устанавливаются пластинчатые теплообменники с КПД до 95%, которые передают тепло из магистральной сети во внутриквартальные системы. Гидравлический режим регулируется автоматическими клапанами с погрешностью не более ±2%, что предотвращает перегрев или недогрев отдельных зданий.
Для предприятий с технологической потребностью в паре (например, пищевые или химические производства) предусмотрены отдельные отводы от магистралей с давлением 0,3–0,8 МПа. Температура пара в таких ответвлениях поддерживается на уровне 130–180°C за счет дополнительных редукционных установок. В отличие от жилых домов, где тепло расходуется на отопление и горячее водоснабжение, промышленные объекты часто требуют стабильных параметров вне зависимости от сезона.
Внутридомовые системы подключаются через индивидуальные тепловые пункты (ИТП), где температура сетевой воды снижается до 60–70°C для радиаторов и 50–60°C для систем теплого пола. Современные ИТП оснащаются погодозависимыми контроллерами, корректирующими расход теплоносителя в зависимости от наружной температуры с шагом 0,5°C. Это позволяет экономить до 15% энергии за отопительный сезон.
Для минимизации потерь при транспортировке применяются насосные станции с частотным регулированием, поддерживающие перепад давления в сети на уровне 0,2–0,4 МПа. В крупных городах протяженность тепловых сетей достигает 1000 км, а потери тепла в них не превышают 5–7% благодаря использованию предизолированных труб с системой оперативного дистанционного контроля утечек.
В аварийных ситуациях (разрыв трубопровода, отключение насосов) срабатывает автоматическое переключение на резервные источники тепла или байпасные линии. Время восстановления подачи тепла в таких случаях не должно превышать 2 часов для жилых домов и 30 минут для медицинских учреждений. Критические участки сетей дублируются, а на узловых точках устанавливаются запорные клапаны с электроприводом.
Оптимизация распределения тепла требует регулярной балансировки сети с помощью гидравлических расчетов в специализированных программах (например, ZuluThermo или Danfoss CITY). Рекомендуется проводить промывку теплообменников не реже одного раза в 2 года, а замену изношенных участков трубопроводов – при снижении толщины стенки на 20% от номинала. Для снижения коррозии в системах с открытым водоразбором применяются ингибиторы на основе фосфатов или силикатов.
Какие системы охлаждения применяют на ТЭЦ и как они снижают потери энергии
На ТЭЦ используют три основных типа систем охлаждения: прямоточные, оборотные с градирнями и воздушные конденсаторы. Выбор зависит от доступности водных ресурсов, климатических условий и требований к эффективности. Прямоточные системы забирают воду из природных источников (рек, озёр) и сбрасывают её обратно с температурой на 8–12°C выше, что ограничивает их применение из-за экологических норм. Оборотные системы с градирнями снижают потребление воды на 95–98% по сравнению с прямоточными, но требуют дополнительных затрат на электроэнергию для вентиляторов и насосов.
Градирни делятся на вентиляторные и башенные. Вентиляторные обеспечивают охлаждение за счёт принудительной тяги, снижая температуру воды на 10–15°C при расходе воздуха до 300 м³/с на 1 МВт мощности. Башенные градирни работают на естественной тяге, что уменьшает энергопотребление, но требует высоты конструкции до 150 м для эффективного теплообмена. При температуре наружного воздуха ниже 0°C градирни оснащают системами антиобледенения, предотвращающими потери до 5% тепловой мощности из-за намерзания льда на оросителях.
Воздушные конденсаторы (ВК) применяют в регионах с дефицитом воды или жёсткими экологическими ограничениями. Они охлаждают пар турбины непосредственно воздухом, исключая потери воды на испарение. Однако КПД ВК падает на 0,5–1% при повышении температуры воздуха на каждые 5°C, что снижает выработку электроэнергии летом. Для компенсации используют гибридные схемы: в холодное время года работают ВК, а летом подключают градирни, поддерживая стабильную температуру конденсации пара на уровне 40–50°C.
- Прямоточные системы: расход воды – 30–50 м³/МВт·ч, потери энергии – 1–2% из-за гидравлического сопротивления.
- Оборотные с градирнями: расход воды – 0,5–1,5 м³/МВт·ч, потери энергии – 3–5% на привод вентиляторов и насосов.
- Воздушные конденсаторы: расход воды – 0 м³/МВт·ч, потери энергии – 2–4% из-за снижения вакуума в конденсаторе.
Для снижения потерь в оборотных системах применяют оптимизацию режимов работы градирен. Например, регулирование расхода воздуха в зависимости от температуры наружного воздуха позволяет сократить энергопотребление вентиляторов на 20–30%. Использование высокоэффективных оросителей с площадью поверхности до 150 м²/м³ увеличивает теплообмен на 15–20%, снижая температуру охлаждённой воды на 2–3°C. В регионах с высокой влажностью воздуха эффективность градирен падает на 10–15%, поэтому применяют комбинированные системы с сухими охладителями.
Тепловые потери в системах охлаждения напрямую влияют на КПД ТЭЦ. При повышении температуры конденсации пара с 30°C до 50°C удельный расход топлива увеличивается на 3–5 г у.т./кВт·ч. Для минимизации потерь рекомендуется:
- Поддерживать вакуум в конденсаторе на уровне 95–97% (снижает расход топлива на 1–2%).
- Использовать автоматические системы управления градирнями с обратной связью по температуре охлаждённой воды.
- Применять антикоррозионные покрытия и ингибиторы для предотвращения отложений на теплообменных поверхностях, которые увеличивают термическое сопротивление на 10–30%.
- Проводить регулярную очистку оросителей и водораспределительных систем градирен (загрязнение снижает эффективность на 5–10%).
В перспективе развитие систем охлаждения ТЭЦ связано с внедрением технологий утилизации низкопотенциального тепла. Например, использование абсорбционных холодильных машин позволяет снизить температуру охлаждающей воды на 5–7°C за счёт утилизации теплоты сбросного пара, повышая КПД цикла на 0,5–1%. В условиях роста требований к энергоэффективности гибридные системы охлаждения с интеграцией возобновляемых источников энергии (солнечные коллекторы для предварительного нагрева воздуха в ВК) могут сократить потери на 8–12% без увеличения расхода топлива.
Как электростанции с комбинированной выработкой тепла и электричества экономят ресурсы
Комбинированная выработка энергии (когенерация) на ТЭЦ и других станциях позволяет использовать до 90% энергии топлива, тогда как традиционные конденсационные электростанции теряют 50–60% в виде тепла. Это достигается за счёт последовательного производства электричества и тепла в одном цикле: пар после турбины не сбрасывается в атмосферу, а направляется на обогрев жилых домов или промышленных объектов. Например, на московской ТЭЦ-21 КПД достигает 85%, что на 20–30% выше, чем у раздельных источников энергии.
Экономия топлива – ключевое преимущество когенерации. Для выработки 1 МВт·ч электроэнергии и 1 Гкал тепла ТЭЦ расходует на 30–40% меньше газа или угля, чем при раздельном производстве. В масштабах страны это означает сокращение потребления топлива на миллионы тонн в год. Так, в Германии когенерационные установки ежегодно экономят около 15 млн тонн угля, снижая выбросы CO₂ на 30 млн тонн.
- Использование отработавшего пара. На ТЭЦ пар после турбины с температурой 100–150°C не выбрасывается, а поступает в теплообменники, где отдаёт остаточную энергию сетевой воде. Это исключает необходимость сжигать дополнительное топливо для нагрева воды в котельных.
- Снижение потерь при транспортировке. Тепло от ТЭЦ доставляется потребителям по трубопроводам с минимальными потерями (3–5%), тогда как при централизованном теплоснабжении от котельных потери достигают 15–20%.
- Оптимизация режимов работы. Современные ТЭЦ оснащаются системами автоматического регулирования, которые подстраивают выработку тепла и электричества под реальный спрос, избегая перерасхода топлива.
Эффективность когенерации зависит от правильного подбора оборудования. Например, газовые турбины с утилизационными котлами позволяют добиться КПД до 92%, но требуют высококачественного топлива и регулярного технического обслуживания. Парогазовые установки (ПГУ) с котлами-утилизаторами на 5–7% эффективнее традиционных паротурбинных блоков, но их внедрение оправдано только при стабильном спросе на тепло. Для малых городов и промышленных зон оптимальны мини-ТЭЦ мощностью 1–20 МВт с двигателями внутреннего сгорания, которые быстро запускаются и работают с КПД 85–90%.
Ресурсосбережение на ТЭЦ напрямую связано с качеством тепловых сетей. Утечки в трубопроводах и плохая теплоизоляция могут снизить экономию топлива на 10–15%. Для минимизации потерь рекомендуется:
- Заменять стальные трубы на предварительно изолированные пенополиуретаном (ППУ) с защитной оболочкой – срок службы увеличивается до 30 лет, потери сокращаются до 1–2%.
- Внедрять системы дистанционного мониторинга утечек с датчиками давления и температуры, что позволяет оперативно выявлять и устранять повреждения.
- Использовать автоматические регуляторы расхода тепла в домах, снижая перетопы на 20–25% без ущерба для комфорта.
Для максимальной экономии ресурсов ТЭЦ должны интегрироваться с возобновляемыми источниками энергии. Например, солнечные коллекторы могут предварительно нагревать воду перед подачей в теплообменники, снижая нагрузку на котлы. В Дании гибридные системы ТЭЦ с ветрогенераторами и тепловыми насосами позволяют сократить расход газа на 40%. В России перспективны проекты с использованием геотермальных источников или сбросного тепла промышленных предприятий, что дополнительно снижает потребление ископаемого топлива на 10–15%.
