Автомобильный генератор – ключевой элемент бортовой электросистемы, обеспечивающий питание потребителей и зарядку аккумуляторной батареи. Три основные клеммы генератора маркируются как B+, D+ (или L) и W (или DF). Каждая из них выполняет строго определенную функцию, а их правильное подключение критически важно для стабильной работы системы.
Клемма D+ (возбуждение) служит для подачи начального тока на обмотку ротора через регулятор напряжения. В большинстве современных генераторов она также управляет лампой контроля заряда на приборной панели. При запуске двигателя напряжение на D+ должно появляться практически мгновенно – задержка более 1–2 секунд свидетельствует о неисправности цепи возбуждения. Типичный ток возбуждения составляет 2–5 А, а падение напряжения на проводе к этой клемме не должно превышать 0,2 В.
При диагностике неисправностей генератора первым шагом должно быть измерение напряжения на всех трех клеммах относительно массы. Разница между B+ и D+ в рабочем режиме не должна превышать 0,5 В – большее значение указывает на окисление контактов или повреждение проводки. Также важно проверять целостность предохранителей в цепях D+ и W, так как их перегорание приводит к отказу системы возбуждения или некорректной работе тахометра.
Какие провода подключаются к каждой клемме генератора
Клемма «+» (B+) – основной выход генератора, откуда подается напряжение на бортовую сеть автомобиля. К ней подключается толстый провод большого сечения (обычно 10–25 мм²), ведущий напрямую к положительной клемме аккумулятора или через стартерный провод к силовому блоку предохранителей. Этот провод обеспечивает питание всех потребителей: от фар до электронных блоков управления. При замене генератора важно проверить целостность изоляции и надежность контакта – окисление или ослабление затяжки может привести к падению напряжения и недозаряду аккумулятора.
Клемма «W» (или «R», «T») встречается не на всех генераторах и служит для подключения тахометра или других устройств, требующих сигнала частоты вращения. Провод, идущий к этой клемме, обычно экранированный, сечением 0,35–0,75 мм², и подключается к соответствующему входу приборной панели. В современных автомобилях с цифровыми системами управления двигателем сигнал с клеммы «W» может использоваться для корректировки работы ЭБУ. При отсутствии показаний тахометра проверяют целостность провода и наличие контакта на клемме.
Масса генератора («-» или корпус) – не менее важный элемент, чем положительные клеммы. К ней подключается провод или шина, соединяющая корпус генератора с кузовом автомобиля или минусовой клеммой аккумулятора. Плохой контакт на массе приводит к повышенному сопротивлению цепи, перегреву проводов и нестабильной работе генератора. Рекомендуется использовать провод сечением не менее 6 мм² и зачищать точки крепления до металлического блеска, чтобы исключить окисление.
В генераторах с интегрированным регулятором напряжения может присутствовать дополнительная клемма «S» (sense), к которой подключается провод от аккумулятора для точного измерения напряжения в сети. Это позволяет регулятору корректировать выходное напряжение с учетом падения на проводах. Провод к клемме «S» должен быть такого же сечения, как и основной силовой провод к «+», чтобы избежать погрешностей в измерениях. При обрыве этого провода генератор может выдавать завышенное напряжение, что приведет к перезаряду аккумулятора.
На некоторых генераторах старого образца (например, Г-222) встречается клемма «Ш» (шунт), к которой подключается провод от амперметра или шунта для контроля тока заряда. Современные автомобили редко оснащаются такими системами, но если провод присутствует, его сечение должно соответствовать максимальному току генератора (обычно 4–6 мм²). При подключении важно соблюдать полярность, иначе показания прибора будут неверными.
При подключении проводов к клеммам генератора всегда используйте наконечники подходящего размера и затягивайте болты с моментом, указанным в технической документации (обычно 5–8 Н·м). Ослабленные контакты вызывают искрение, перегрев и преждевременный выход из строя как генератора, так и проводки. После установки проверьте напряжение на клеммах аккумулятора при работающем двигателе – оно должно составлять 13,8–14,5 В на холостых оборотах.
Как проверить правильность подключения клемм мультиметром
Перед проверкой убедитесь, что генератор отключен от аккумулятора, а мультиметр переведен в режим измерения постоянного напряжения (DCV) на диапазон 20 В. Подключите черный щуп к минусовой клемме аккумулятора или массе автомобиля, красный – к клемме «B+» генератора. Запустите двигатель и установите обороты около 2000 об/мин. Напряжение должно быть в пределах 13,8–14,5 В. Если показания ниже 13 В или выше 15 В, проверьте регулятор напряжения или целостность проводки.
- Проверка клеммы «D+» (возбуждение):
- Подключите красный щуп к клемме «D+», черный – к массе.
- На холостых оборотах напряжение должно составлять 1–3 В (зависит от модели генератора).
- При увеличении оборотов до 2000 об/мин значение должно вырасти до 12–14 В.
- Отсутствие напряжения указывает на обрыв цепи возбуждения или неисправность регулятора.
- Проверка клеммы «W» (фаза, если есть):
- Переведите мультиметр в режим переменного напряжения (ACV) на диапазон 20 В.
- Подключите щупы к клемме «W» и массе.
- На холостых оборотах напряжение должно быть 1–5 В, на 2000 об/мин – 5–15 В.
- Нулевые показания свидетельствуют о неисправности обмотки статора или диодного моста.
Если при проверке клеммы «B+» напряжение отсутствует, прозвоните провод от генератора до аккумулятора на обрыв. Для этого переведите мультиметр в режим прозвонки (Ω) и подключите щупы к концам провода – сопротивление должно быть близко к нулю. При наличии обрыва замените провод или устраните повреждение. После всех проверок заглушите двигатель и убедитесь, что напряжение на аккумуляторе не превышает 12,6 В – это подтвердит отсутствие утечек через генератор.
Что происходит при неправильном соединении клемм генератора
Неправильное подключение клемм генератора приводит к немедленному короткому замыканию в цепи возбуждения. Ток от аккумулятора через обмотку ротора резко возрастает до 20–30 А вместо штатных 3–5 А, вызывая перегрев и оплавление изоляции. В лучшем случае сгорает предохранитель в цепи возбуждения, в худшем – повреждается регулятор напряжения или диодный мост.
Если перепутать клеммы «+» и «В+» (выход на аккумулятор), напряжение на выходе генератора падает до 2–4 В вместо 13,8–14,5 В. Электроника автомобиля переходит в аварийный режим, а аккумулятор разряжается за 10–15 минут работы двигателя. На панели приборов загорается индикатор разряда, но многие водители игнорируют его, продолжая эксплуатацию до полного отказа системы.
Ошибочное соединение клеммы «D+» (возбуждение) с массой вызывает перенапряжение в обмотках статора. Генератор начинает выдавать 18–22 В, что приводит к выходу из строя электронных блоков управления, датчиков и ламп накаливания. Особенно уязвимы ЭБУ двигателя и ABS – их ремонт обходится в 15–40 тыс. рублей в зависимости от модели автомобиля.
При подключении клеммы «В+» к массе через корпус генератора возникает дуговой разряд. Температура в точке контакта достигает 1000 °C, что приводит к прогоранию металлических деталей и разрушению подшипников. В 70% случаев требуется полная замена генератора, так как восстановить сгоревшие обмотки экономически нецелесообразно.
Неправильная полярность подключения аккумулятора к генератору (например, «+» на массу) вызывает обратный ток через диодный мост. Полупроводниковые диоды перегреваются и выходят из строя за 5–10 секунд. После этого генератор перестает заряжать аккумулятор, а при попытке запуска двигателя стартер получает питание только от батареи, которая быстро разряжается.
Смешивание клемм «D+» и «В+» приводит к неконтролируемому росту напряжения в бортовой сети. На холостых оборотах оно может достигать 16–17 В, что вызывает кипение электролита в аккумуляторе и разрушение пластин. Уже через 30–40 минут работы в таком режиме батарея теряет до 30% емкости, а ее срок службы сокращается в 2–3 раза.
При ошибочном подключении клеммы «W» (фаза) к «+» или массе происходит замыкание обмотки статора. Ток в цепи возрастает до 100–150 А, что приводит к мгновенному перегоранию обмоток и разрушению изоляции. Восстановление генератора в этом случае невозможно – требуется замена на новый или контрактный агрегат.
Во всех случаях неправильного соединения клемм рекомендуется немедленно заглушить двигатель и отключить аккумулятор. Перед повторным запуском необходимо проверить целостность предохранителей, прозвонить диодный мост и обмотки мультиметром. Если обнаружены повреждения, генератор подлежит демонтажу и ремонту в специализированном сервисе.

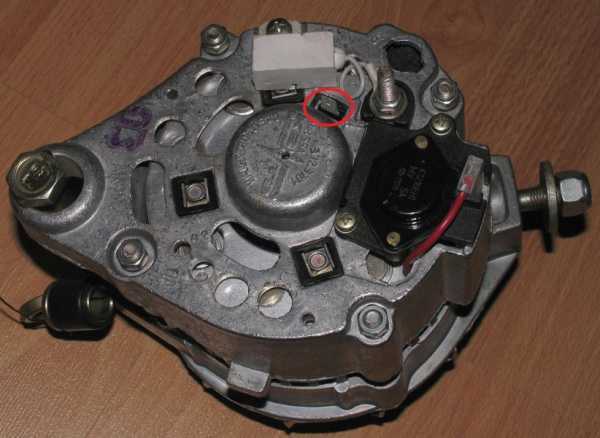

Зачем нужна клемма «B+» и как она связана с аккумулятором
Клемма «B+» (Battery Plus) – основной силовой выход генератора, через который подается вырабатываемое напряжение на бортовую сеть автомобиля и аккумулятор. Она подключается напрямую к положительной клемме АКБ толстым кабелем сечением не менее 16–25 мм², так как через нее протекает ток до 100 А и выше в зависимости от мощности генератора. Без этого соединения аккумулятор не заряжается, а бортовая сеть лишается питания после разряда АКБ.
Основные функции клеммы «B+»:
- Передача зарядного тока от генератора к аккумулятору. При работающем двигателе напряжение на «B+» составляет 13,8–14,5 В – оптимальный диапазон для подзарядки свинцово-кислотных АКБ.
- Питание потребителей бортовой сети (фары, ЭБУ, топливный насос и др.) во время работы двигателя. Генератор через «B+» компенсирует энергопотребление, предотвращая разряд АКБ.
- Стабилизация напряжения в сети. Реле-регулятор генератора контролирует выходное напряжение на «B+», предотвращая перенапряжение (выше 15 В), которое может вывести из строя электронику.
Типичные неисправности, связанные с клеммой «B+»:
- Окисление или ослабление контакта. Приводит к падению напряжения на 0,5–1,5 В, что вызывает недозаряд АКБ и перегрузку генератора. Решение: зачистка клемм и затяжка соединений моментом 10–12 Н·м.
- Обрыв или повреждение кабеля. Диагностируется мультиметром – при работающем двигателе напряжение на «B+» должно совпадать с напряжением на АКБ (±0,1 В). При обрыве генератор не заряжает АКБ, а бортовая сеть питается только от батареи.
- Короткое замыкание на массу. Вызывает срабатывание предохранителя в цепи «B+» или выход из строя диодного моста генератора. Проверяется тестером на сопротивление между «B+» и корпусом (должно быть бесконечность).
При замене генератора или АКБ всегда проверяйте состояние клеммы «B+». Используйте только медные наконечники и кабели с сечением, соответствующим току генератора (например, 25 мм² для генераторов мощностью 120 А). Изоляция провода должна быть устойчива к температуре и маслам – стандартные кабели с ПВХ-изоляцией быстро разрушаются в подкапотном пространстве. После установки измерьте напряжение на «B+» при включенных потребителях: разница с напряжением на АКБ не должна превышать 0,3 В.
Роль клеммы «D+» в работе системы зарядки автомобиля
Клемма «D+» автомобильного генератора – ключевой элемент возбуждения обмотки ротора и контроля зарядки аккумулятора. Она подключается к положительной клемме АКБ через лампу контроля зарядки на приборной панели, создавая цепь для начального возбуждения генератора при запуске двигателя. Без этой цепи генератор не сможет вырабатывать ток, так как ротор остается невозбужденным.
В момент включения зажигания напряжение от аккумулятора через лампу зарядки поступает на «D+», обеспечивая слабый ток возбуждения (обычно 0,1–0,3 А). Это позволяет ротору создать начальное магнитное поле, необходимое для генерации тока в статорных обмотках. После запуска двигателя и достижения генератором рабочих оборотов напряжение на «D+» повышается до уровня бортовой сети, лампа гаснет, сигнализируя о переходе на самовозбуждение.
Напряжение на клемме «D+» в рабочем режиме составляет 13,8–14,5 В, что соответствует номинальному напряжению зарядки. Если оно ниже 13 В или выше 15 В, это указывает на неисправность регулятора напряжения или генератора. Для диагностики достаточно подключить мультиметр между «D+» и массой при работающем двигателе – отклонения от нормы требуют проверки регулятора, диодного моста или обмоток.
В системах с электронным управлением двигателем (ЭСУД) сигнал с «D+» используется блоком управления для корректировки работы генератора. Например, в автомобилях с CAN-шиной данные о напряжении на «D+» передаются в ЭБУ, который регулирует нагрузку на генератор в зависимости от режима работы двигателя. При отключении клеммы или обрыве провода ЭБУ фиксирует ошибку по низкому напряжению, что может привести к переходу в аварийный режим.
Обрыв или короткое замыкание провода «D+» – распространенная неисправность, приводящая к отсутствию зарядки. Симптомы: горящая лампа зарядки, разряд аккумулятора, нестабильная работа электрооборудования. Для проверки отсоедините провод от клеммы и измерьте сопротивление между «D+» и массой – оно должно быть бесконечным. Если сопротивление низкое, ищите замыкание на корпус или неисправность диодов в мосту.
При замене генератора или регулятора напряжения обязательно проверяйте целостность цепи «D+». Используйте провода сечением не менее 1,5 мм² для подключения клеммы, так как тонкие провода могут перегреваться и вызывать падение напряжения. После установки нового генератора замерьте напряжение на «D+» на холостом ходу и при 2000 об/мин – разница не должна превышать 0,5 В. Если показания нестабильны, проверьте контакты в разъемах и состояние «массы» генератора.
Почему клемма «W» важна для тахометра и других приборов
Клемма «W» на автомобильном генераторе служит источником импульсного сигнала, пропорционального частоте вращения коленчатого вала. Она подключается к одной из фаз обмотки статора, где переменное напряжение преобразуется в последовательность импульсов с частотой, равной числу оборотов ротора, умноженному на количество полюсов (обычно 12 или 14). Для 4-цилиндрового двигателя с генератором на 12 полюсов частота сигнала на клемме «W» при 3000 об/мин составит 600 Гц, что позволяет тахометру точно отображать обороты без дополнительных датчиков.
В отличие от аналоговых систем, где тахометр получал сигнал от катушки зажигания, современные цифровые приборы используют импульсы с клеммы «W» для повышения точности. Сигнал с генератора не зависит от состояния системы зажигания, искровых помех или износа свечей, что исключает ложные показания. При этом важно учитывать, что амплитуда сигнала на «W» варьируется от 5 до 15 В в зависимости от оборотов, поэтому вход тахометра должен быть защищен от перенапряжения диодом или стабилитроном на 18–24 В.
Клемма «W» также применяется для питания электронных блоков управления (ЭБУ), спидометров с функцией расчета расхода топлива и систем контроля зарядки. Например, в дизельных двигателях без катушки зажигания сигнал с «W» – единственный способ получить данные о частоте вращения для тахометра и блока управления ТНВД. При подключении необходимо использовать экранированный провод сечением не менее 0,75 мм², чтобы минимизировать наводки от высоковольтных цепей зажигания или генератора.
Проверка работоспособности клеммы «W» проводится осциллографом: на холостом ходу при 800 об/мин частота импульсов должна составлять 160–200 Гц для 12-полюсного генератора. При отсутствии сигнала проверяют целостность обмотки статора, контакты разъема и предохранитель в цепи тахометра. В случае короткого замыкания на массу клемма «W» может вывести из строя входные цепи приборов, поэтому перед подключением рекомендуется прозвонить линию мультиметром на сопротивление изоляции не менее 1 МОм.
Как заменить или восстановить поврежденные клеммы генератора
Поврежденные клеммы генератора – распространенная проблема, приводящая к нестабильной работе электросистемы автомобиля. Чаще всего страдают клеммы «B+» (выход на аккумулятор), «D+» (возбуждение) и «W» (тахометр), подверженные окислению, механическим повреждениям или перегреву. Перед началом работ отключите аккумулятор, сняв минусовую клемму, и демонтируйте генератор, следуя руководству по ремонту для вашей модели автомобиля. Для большинства генераторов потребуется ключ на 10–13 мм, отвертка с плоским жалом и мультиметр для проверки целостности цепей.
Оцените степень повреждения клемм: если контактная площадка оплавлена или обломана, восстановление нецелесообразно – требуется замена. Для замены используйте оригинальные клеммы или аналоги с аналогичными параметрами: сечение провода не менее 6–10 мм² для «B+», 1,5–2,5 мм² для «D+» и 0,75–1,5 мм² для «W». При пайке новых клемм применяйте припой ПОС-61 и флюс ЛТИ-120, избегая перегрева изоляции. Для обжимки используйте кримпер с шестигранными губками, обеспечивающий надежное соединение без деформации жилы.
Если клемма повреждена частично (например, окислена или имеет трещины), очистите контактную поверхность наждачной бумагой зернистостью 800–1000 и обработайте преобразователем ржавчины (например, «Цинкарь»). При обрыве провода вблизи клеммы зачистите концы на 10–15 мм, скрутите жилы и пропаяйте соединение, после чего заизолируйте термоусадочной трубкой с клеевым слоем. Для восстановления резьбовых соединений используйте метчики М4–М6 и новые гайки с шайбами, предварительно смазав резьбу медной пастой для предотвращения прикипания.
После замены или восстановления проверьте сопротивление между клеммами генератора с помощью мультиметра. Нормальные значения: «B+» – «масса» – менее 0,5 Ом, «D+» – «масса» – 50–100 Ом (в зависимости от модели), «W» – «масса» – 10–50 Ом. Установите генератор на место, подключите провода в соответствии со схемой, затяните крепления моментом 8–12 Н·м. Запустите двигатель и проконтролируйте напряжение на клемме «B+» при 2000 об/мин – оно должно составлять 13,8–14,4 В.
Для профилактики повторных повреждений обработайте клеммы контактной смазкой (например, Molykote 111) и установите защитные колпачки из силикона. Регулярно проверяйте затяжку гаек и состояние изоляции проводов, особенно в местах перегибов. При эксплуатации автомобиля в условиях повышенной влажности или вибрации дополнительно зафиксируйте провода пластиковыми хомутами к корпусу генератора, исключив их свободное перемещение.
