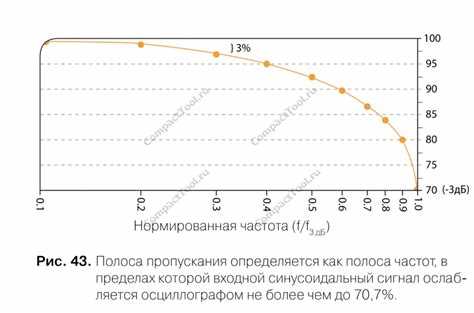

Полоса пропускания осциллографа – это диапазон частот, в котором прибор способен измерять сигналы с минимальным затуханием амплитуды. Определяется как частота, на которой амплитуда синусоидального сигнала падает на 3 дБ (примерно до 70,7% от исходного значения). Например, осциллограф с полосой 100 МГц гарантирует точное отображение сигналов до этой частоты, но на 100 МГц амплитуда будет занижена на 30%.
Для корректного анализа сигналов полоса пропускания осциллографа должна превышать максимальную частоту измеряемого сигнала минимум в 3–5 раз. Если вы работаете с импульсными сигналами с фронтами 1 нс, требуется осциллограф с полосой не менее 350 МГц (расчет: 0,35 / 1 нс ≈ 350 МГц). Игнорирование этого правила приводит к искажению формы сигнала: фронты «заваливаются», а высокочастотные гармоники теряются.
При выборе осциллографа учитывайте не только заявленную полосу, но и реальные характеристики входных цепей. Дешевые модели могут иметь неравномерную АЧХ в пределах полосы, что вызывает дополнительные искажения. Для критичных измерений (например, в радиосвязи или высокоскоростных цифровых интерфейсах) рекомендуется использовать приборы с запасом по полосе 5–10 раз относительно частоты сигнала. Так, для анализа 1 ГГц сигнала оптимальным выбором станет осциллограф с полосой 5–10 ГГц.
Полоса пропускания напрямую влияет на стоимость осциллографа. Модели с полосой 50–100 МГц подходят для базовых задач (аналоговые схемы, низкочастотные цифровые сигналы), тогда как приборы с полосой 1 ГГц и выше необходимы для работы с современными высокоскоростными интерфейсами (PCIe, USB 3.2, DDR5). При этом важно помнить: увеличение полосы на порядок может повышать цену в 2–3 раза, поэтому выбирайте осциллограф исходя из конкретных задач, а не максимальных характеристик.

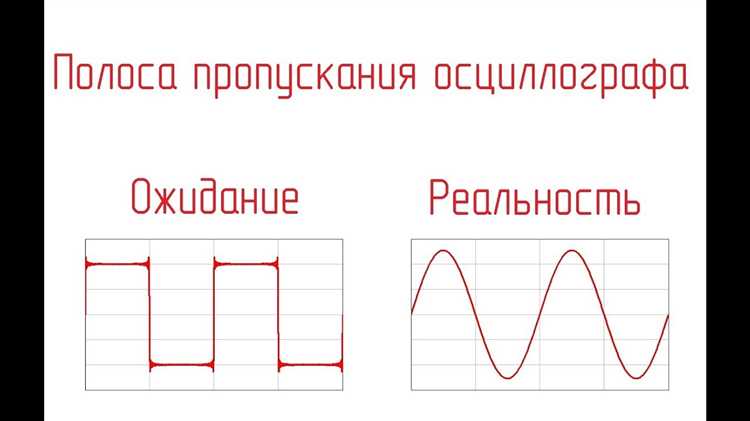

Как полоса пропускания влияет на точность измерений сигналов
Полоса пропускания осциллографа определяет верхнюю частоту сигнала, которую прибор способен измерить с минимальными искажениями. Если частота сигнала превышает заявленную полосу пропускания, амплитуда измеряемого сигнала будет занижена, а фронты импульсов – растянуты. Например, при полосе пропускания 100 МГц осциллограф начнет ослаблять сигналы выше 100 МГц на 3 дБ (около 30%), что приведет к недооценке амплитуды высокочастотных гармоник. Для точного измерения сигнала с частотой 100 МГц рекомендуется использовать осциллограф с полосой пропускания не менее 300 МГц, чтобы минимизировать искажения.
Искажения фронтов импульсов напрямую зависят от соотношения между полосой пропускания осциллографа и временем нарастания сигнала. Формула для расчета минимально допустимой полосы пропускания: BW ≥ 0.35 / tr, где tr – время нарастания сигнала. Если осциллограф с полосой 200 МГц измеряет импульс с временем нарастания 1 нс, реальное время нарастания на экране составит около 1.75 нс из-за ограничений прибора. Это приводит к ошибкам в анализе переходных процессов, особенно в цифровых схемах, где фронты сигналов критичны для синхронизации.
- Для аналоговых сигналов (синусоидальных, гармонических) основная проблема – занижение амплитуды высокочастотных компонентов. Например, сигнал с частотой 50 МГц на осциллографе с полосой 50 МГц отобразится с амплитудой на 30% ниже реальной.
- Для цифровых сигналов (прямоугольных импульсов) критично искажение фронтов: осциллограф с недостаточной полосой «сгладит» резкие переходы, что приведет к неверной оценке джиттера и времени установления.
- При измерении ШИМ-сигналов или модулированных колебаний узкая полоса пропускания может полностью «срезать» высокочастотные боковые полосы, искажая форму огибающей.
Практическая рекомендация: выбирайте осциллограф с полосой пропускания в 3–5 раз выше максимальной частоты измеряемого сигнала. Для сигналов с крутыми фронтами (например, в высокоскоростных интерфейсах PCIe или DDR) используйте приборы с полосой не менее 1 ГГц, даже если основная частота сигнала ниже. Не забывайте о влиянии пробников: их полоса пропускания должна соответствовать или превышать полосу осциллографа, иначе они станут «бутылочным горлышком» в измерительной цепи.
Какие сигналы можно анализировать при разной ширине полосы
Осциллографы с полосой пропускания до 50 МГц подходят для анализа низкочастотных сигналов, таких как аудиосигналы (20 Гц–20 кГц), постоянные и переменные напряжения промышленной частоты (50/60 Гц), а также медленные цифровые интерфейсы (I²C, SPI до 1 Мбит/с). При такой полосе можно уверенно измерять фронты длительностью от 7 нс, что достаточно для большинства аналоговых схем с операционными усилителями и простых цифровых устройств. Однако гармоники сигналов с частотой выше 50 МГц будут сильно искажаться, что делает такие осциллографы непригодными для высокоскоростных приложений.
При полосе 100–200 МГц осциллограф способен анализировать сигналы с фронтами до 3,5–1,75 нс, что позволяет работать с большинством цифровых интерфейсов средней скорости: UART до 10 Мбит/с, CAN FD (до 2 Мбит/с), USB 2.0 (480 Мбит/с) и базовые видеосигналы (PAL/NTSC). Здесь уже возможен анализ гармоник до 5-й включительно для сигналов с частотой до 40 МГц, что критично при отладке импульсных источников питания и ШИМ-контроллеров. Однако для точного измерения сигналов с фронтами короче 1 нс потребуется более широкая полоса.
Осциллографы с полосой 350–500 МГц обеспечивают анализ высокоскоростных цифровых интерфейсов: HDMI 1.4 (3,4 Гбит/с), PCIe 2.0 (5 ГТ/с), DDR3 (до 1,6 ГТ/с) и сигналов с фронтами до 0,7–1 нс. На таких частотах важно учитывать влияние паразитных емкостей и индуктивностей, поэтому осциллограф должен иметь низкий уровень собственных шумов (менее 1 мВ RMS) и высокую частоту дискретизации (не менее 2,5 Гвыб/с). Для анализа гармоник сигналов с частотой 100 МГц потребуется полоса не менее 500 МГц, иначе амплитуда высших гармоник будет занижена на 30–50%.
Полоса 1 ГГц и выше необходима для работы с современными высокоскоростными интерфейсами: USB 3.2 Gen 2×2 (20 Гбит/с), PCIe 4.0 (16 ГТ/с), DDR4/5 (до 4,8 ГТ/с) и сигналами с фронтами короче 350 пс. На таких частотах осциллограф должен поддерживать эквивалентную частоту дискретизации не менее 10 Гвыб/с, чтобы избежать алиасинга при анализе сигналов с широким спектром. Для проверки целостности сигналов в высокоскоростных линиях передачи данных критично наличие режима глазковой диаграммы и функции маскирования, так как даже незначительные искажения фронтов приводят к ошибкам передачи.
Осциллографы с полосой 2–4 ГГц применяются для анализа сверхвысокочастотных сигналов: радиолокационные системы (до 3 ГГц), 5G NR (FR1 до 6 ГГц), сигналы с фронтами 50–100 пс и импульсные генераторы с длительностью импульсов менее 1 нс. На таких частотах ключевую роль играет согласование импеданса пробников (50 Ом) и кабелей, так как отражения сигнала могут искажать форму импульса. Для точного измерения амплитуды сигналов с частотой 1 ГГц требуется полоса не менее 3 ГГц, иначе погрешность измерений превысит 10%.
При полосе 6 ГГц и выше осциллографы используются для анализа сигналов в СВЧ-диапазоне: спутниковая связь (Ku-диапазон 12–18 ГГц), радары миллиметрового диапазона (77 ГГц для автомобильных систем), терагерцовые технологии и квантовые вычисления. На таких частотах осциллограф должен иметь входной импеданс 50 Ом, низкий уровень джиттера (менее 1 пс RMS) и возможность работы с внешними смесителями для расширения полосы до 100 ГГц. Для анализа модулированных сигналов (QAM, OFDM) критично наличие встроенных функций демодуляции и анализа спектра, так как ручная обработка данных становится невозможной из-за высокой сложности сигналов.
Выбор полосы пропускания осциллографа определяется не только максимальной частотой анализируемого сигнала, но и требуемой точностью измерений. Для сигналов с фронтами короче 1 нс рекомендуется использовать осциллограф с полосой в 5–10 раз выше частоты основной гармоники, чтобы минимизировать искажения формы сигнала. Например, для анализа сигнала с частотой 100 МГц и фронтом 1 нс оптимальной будет полоса 500 МГц–1 ГГц. При этом важно учитывать, что увеличение полосы пропускания ведет к росту уровня шумов, поэтому для низкоуровневых сигналов (менее 10 мВ) может потребоваться осциллограф с регулируемой полосой или внешними фильтрами.

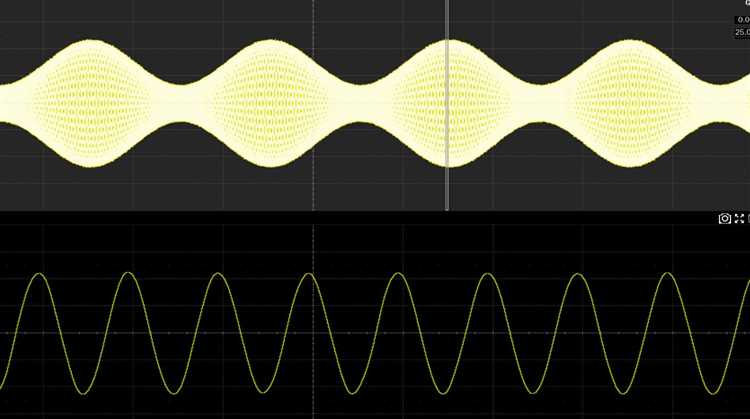

Как выбрать осциллограф с нужной полосой пропускания для задач
Полоса пропускания осциллографа определяет максимальную частоту сигнала, которую прибор способен корректно отобразить без существенных искажений. Для цифровых схем с тактовой частотой 100 МГц требуется осциллограф с полосой не менее 500 МГц – правило «пятикратного запаса» минимизирует завал амплитуды фронтов. При работе с аналоговыми сигналами, например, в аудиотехнике, достаточно 20–50 МГц, но для импульсных источников питания с фронтами 10 нс потребуется уже 100–200 МГц.
Если задача связана с высокоскоростными интерфейсами (USB 3.2, PCIe 4.0, DDR5), ориентируйтесь на осциллографы с полосой от 1 ГГц и выше. Например, для анализа сигналов PCIe 4.0 с тактовой частотой 16 ГГц необходим прибор с полосой не менее 8 ГГц, чтобы учесть гармоники третьего порядка. Игнорирование этого требования приведет к недооценке джиттера и искажению формы импульсов.
Для отладки силовых электронных устройств (инверторы, DC-DC преобразователи) критична не только полоса, но и скорость выборки. Осциллограф с полосой 200 МГц и частотой дискретизации 2 Гвыб/с позволит анализировать ШИМ-сигналы с частотой до 100 кГц, но для переключаемых режимов с фронтами менее 5 нс потребуется 500 МГц и 5 Гвыб/с. Проверяйте соответствие этих параметров в спецификациях.
При выборе осциллографа для радиочастотных приложений (SDR, радиосвязь) учитывайте не только полосу пропускания, но и уровень собственных шумов. Модели с полосой 1 ГГц и чувствительностью 1 мВ/дел подойдут для сигналов до 500 МГц, но для анализа слабых сигналов в диапазоне 2,4 ГГц выбирайте приборы с полосой 3–4 ГГц и низким уровнем шума (менее 100 мкВ RMS).
Для образовательных целей или базовой отладки аналоговых схем достаточно осциллографа с полосой 50–100 МГц. Такие модели, как Rigol DS1054Z или Siglent SDS1104X-E, обеспечивают достаточную точность для сигналов до 20 МГц и стоят в 3–5 раз дешевле профессиональных аналогов. Однако для работы с современными микроконтроллерами (STM32, ESP32) уже потребуется 200 МГц.
При выборе осциллографа для сервисного обслуживания автомобильной электроники обращайте внимание на возможность работы с низкочастотными сигналами (до 10 МГц) и высоковольтными пробниками. Модели с полосой 100–200 МГц и входным сопротивлением 1 МОм/10 МОм подойдут для диагностики CAN-шин и датчиков, но для анализа сигналов с амплитудой свыше 100 В потребуются дифференциальные пробники с полосой не менее 20 МГц.
Если бюджет ограничен, но требуется высокая полоса пропускания, рассмотрите осциллографы с программным расширением полосы. Например, Keysight InfiniiVision 1000 X-серии позволяет увеличить полосу с 70 до 200 МГц за счет лицензии, что дешевле покупки нового прибора. Однако помните, что программное расширение не заменяет аппаратные возможности и может вносить дополнительные искажения.
Перед покупкой протестируйте осциллограф на реальных сигналах. Подайте на вход тестовый сигнал с частотой, близкой к верхней границе полосы пропускания, и оцените форму импульса. Если амплитуда падает более чем на 3 дБ (примерно на 30%), а фронты размываются, прибор не подходит для ваших задач. Для точных измерений выбирайте модели с гарантированной полосой пропускания, а не «типичной».
Почему важно учитывать соотношение полосы и частоты сигнала
Полоса пропускания осциллографа определяет верхнюю границу частот, которые прибор способен корректно отображать. Если частота сигнала превышает 1/5 полосы пропускания (например, 100 МГц для осциллографа с полосой 500 МГц), амплитудная погрешность достигает 29%, а фазовая задержка искажает форму сигнала. Для импульсных сигналов с фронтами <1 нс критично использовать осциллограф с полосой не менее 350 МГц, иначе фронты будут «завалены», а длительность импульсов занижена. При анализе гармоник сигнала (например, прямоугольного с частотой 10 МГц) требуется полоса в 5–10 раз выше основной частоты, чтобы учесть 5-ю или 10-ю гармонику без затухания.
| Тип сигнала | Минимальная рекомендуемая полоса | Пример (частота сигнала) |
|---|---|---|
| Синусоидальный | 3×Fсигнала | 30 МГц (для 10 МГц) |
| Прямоугольный (меандр) | 5×Fсигнала | 50 МГц (для 10 МГц) |
| Импульсный (фронт <1 нс) | 350 МГц | – |
| ШИМ (высокочастотный) | 10×Fнесущей | 1 ГГц (для 100 МГц) |
Как проверить реальную полосу пропускания осциллографа
Полоса пропускания осциллографа – критический параметр, определяющий его способность точно отображать высокочастотные сигналы. Заявленные производителем значения часто не совпадают с реальными из-за производственных допусков, старения компонентов или некорректной калибровки. Для проверки потребуется генератор сигналов с известной амплитудой и частотой, аттенюатор (если амплитуда превышает входной диапазон осциллографа) и коаксиальные кабели с минимальными потерями на высоких частотах.
Начните с подачи синусоидального сигнала на частоте, составляющей 20–30% от заявленной полосы пропускания. Например, для осциллографа с полосой 100 МГц используйте 20–30 МГц. Зафиксируйте амплитуду сигнала на экране и сравните её с реальным значением на выходе генератора. Разница не должна превышать 3 дБ (около 30% падения амплитуды). Если отклонение больше, осциллограф не соответствует заявленным характеристикам.
Постепенно увеличивайте частоту сигнала с шагом 10–20 МГц, фиксируя амплитуду на каждом этапе. На частоте, равной заявленной полосе пропускания, амплитуда должна упасть ровно на 3 дБ. Если падение происходит раньше (например, на 80 МГц вместо 100 МГц), реальная полоса уже. При этом важно учитывать влияние пробников: используйте только калиброванные модели с полосой, превышающей полосу осциллографа минимум в 1,5 раза.
Для проверки на предельных частотах подайте сигнал с частотой, превышающей заявленную полосу на 20–30%. Например, для 100 МГц осциллографа используйте 120–130 МГц. Амплитуда должна упасть более чем на 3 дБ, но сигнал должен оставаться различимым. Если осциллограф полностью «срезает» сигнал или вносит сильные искажения (гармоники, фазовые сдвиги), это указывает на нелинейность АЧХ или проблемы с входными цепями.
Используйте меандр для дополнительной проверки. Подайте прямоугольный сигнал с частотой, равной 1/10 от заявленной полосы (для 100 МГц – 10 МГц). Осциллограф должен отображать фронт с временем нарастания не более 0,35/полоса_пропускания (для 100 МГц – 3,5 нс). Если фронт «завален» или наблюдаются выбросы, это свидетельствует о недостаточной полосе или плохой согласованности входных цепей.
Проверьте влияние входного импеданса. Переключите осциллограф в режим 50 Ом (если поддерживается) и повторите тесты. Разница в амплитуде между режимами 1 МОм и 50 Ом на высоких частотах не должна превышать 10%. Большее отклонение указывает на проблемы с согласованием или некачественные входные усилители. Также обратите внимание на шумы: на частотах выше 50% от заявленной полосы уровень шума не должен резко возрастать.
Для точной оценки используйте специализированное ПО, например, SignalVu или LabVIEW, которое позволяет автоматизировать измерения АЧХ. Подключите осциллограф к ПК через интерфейс USB или LAN и запустите сканирование частотного диапазона с шагом 1 МГц. Постройте график зависимости амплитуды от частоты и сравните его с эталонной кривой. Расхождения более 1 дБ на любом участке диапазона требуют калибровки или ремонта прибора.
