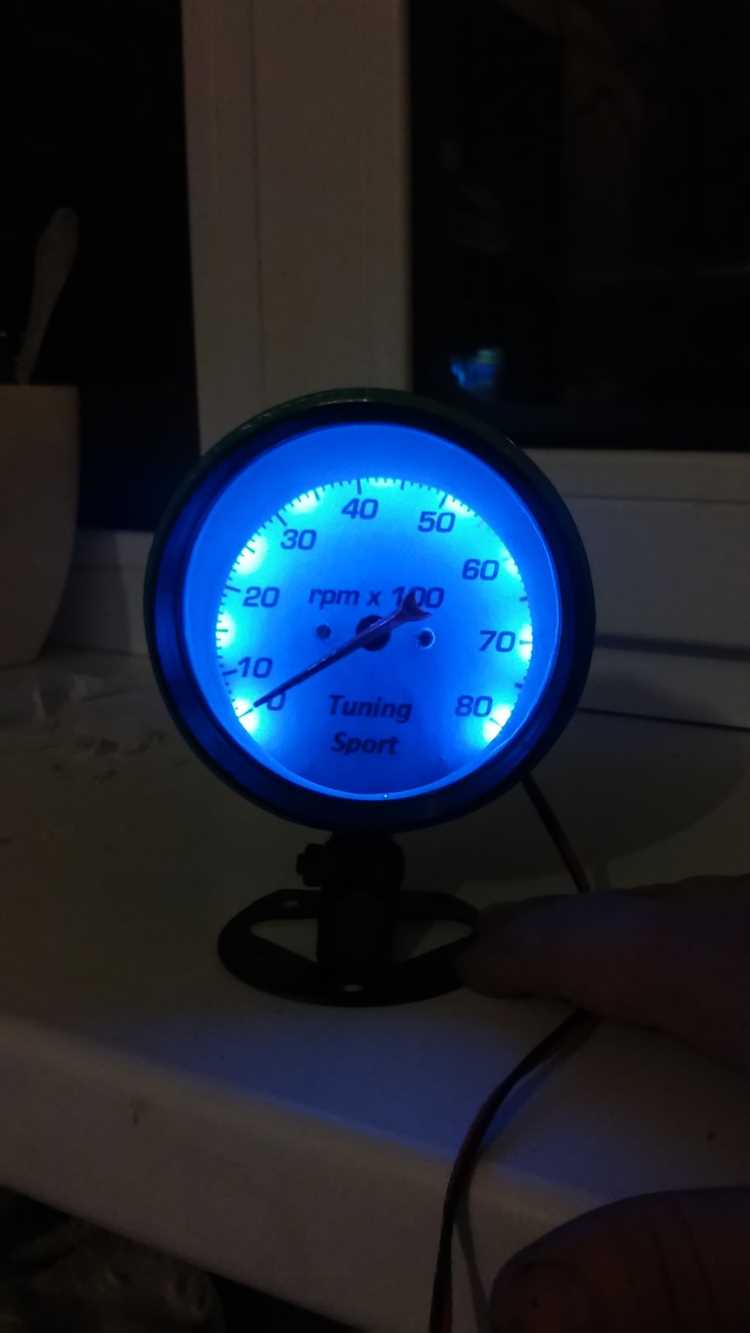

Подключение выносного тахометра к инжектору Славута

Славута инжектор как подключить тахометр выносной

Славута инжектор как подключить тахометр выносной

Для подключения к ДПКВ потребуется адаптер на базе микросхемы LM2917 или аналогичной, преобразующей частотный сигнал в аналоговый. Датчик выдает 60-2 импульсов за оборот коленвала (58 зубьев + 2 пропущенных), что соответствует 120 импульсам на цикл для 4-цилиндрового двигателя. Напряжение сигнала – 5 В (логический уровень), поэтому прямое подключение к аналоговому тахометру невозможно без согласующего устройства. Альтернатива – использование сигнала с форсунок через делитель частоты, но этот метод увеличивает нагрузку на ЭБУ.

Выбор подходящего тахометра для инжекторного двигателя Славута

При выборе учитывайте тип питания. Большинство выносных тахометров работают от 12 В, но некоторые модели (например, KUS 3000, VDO 327.000) поддерживают широкий диапазон напряжений (9–16 В), что актуально для Славуты с нестабильным генератором. Избегайте приборов с потреблением выше 100 мА – они создают лишнюю нагрузку на бортовую сеть.

  • Цифровые тахометры (например, Autometer 5568, Defi BF) – оптимальный выбор для инжектора. Точность ±10 об/мин, встроенная память пиковых значений, возможность калибровки под конкретный двигатель. Недостаток – высокая цена (от 3500 руб.).
  • Аналоговые с электронным датчиком (например, Tahometer TA-200, ProSport H-100) – бюджетный вариант (1200–2500 руб.). Подходят для повседневной эксплуатации, но требуют ручной настройки чувствительности. Шкала до 8000 об/мин избыточна – достаточно 6000.
  • Комбинированные приборы (например, Stels 52mm с тахометром и вольтметром) – удобны для установки в штатное место панели. Однако точность ниже, чем у специализированных моделей, а габариты ограничивают монтажные возможности.

Ключевой параметр – способ подключения. Для Славуты подходят тахометры с тремя вариантами входов:

  1. CAN-шина – редкий для Славуты вариант, требует адаптера (например, OBD-II to Analog). Актуален только для тюнингованных машин с модернизированной электроникой.

Обратите внимание на габариты и крепление. Стандартные размеры посадочных мест в Славуте: 52 мм (штатное гнездо панели) или 60 мм (для врезных моделей). Если планируете установку на торпедо, выбирайте тахометры с универсальным кронштейном (например, Votex 8000). Для скрытого монтажа подойдут компактные модели (Dakota Digital SM-100, диаметр 45 мм).

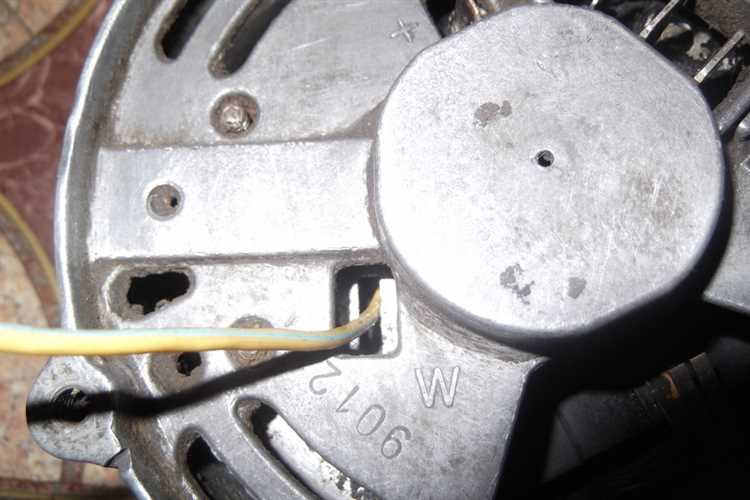

Необходимые инструменты и материалы для установки

Необходимые инструменты и материалы для установки

Для подключения выносного тахометра к инжектору ЗАЗ Славута потребуется набор инструментов, адаптированный под специфику электропроводки автомобиля. Основной акцент делается на работу с сигнальными проводами ЭБУ и датчиками оборотов. Избегайте использования универсальных наборов – они часто содержат лишние элементы, усложняющие монтаж.

Минимальный перечень инструментов включает:

  • Мультиметр с функцией измерения частоты (диапазон до 500 Гц) – для проверки сигнала с катушки зажигания или ЭБУ. Подойдут модели UNI-T UT33D или Fluke 17B.
  • Паяльная станция с тонким жалом (мощность 30–60 Вт) и припой ПОС-61 – для надежного соединения проводов без риска окисления.
  • Кримпер для обжимных гильз (сечение 0,5–1,5 мм²) – обязателен при работе с клеммами типа «мама-папа» или «изолированные наконечники».
  • Набор отверток с магнитными наконечниками (PH1, PH2, PZ1) – для демонтажа пластиковых накладок салона и доступа к ЭБУ.
  • Стриппер для снятия изоляции (модель с регулировкой глубины резки) – предотвращает повреждение жил при зачистке проводов.

Материалы для подключения зависят от выбранного метода интеграции тахометра. Если сигнал берется с катушки зажигания, потребуется экранированный провод ПВС 2×0,75 мм² или КГ 2×0,75 мм² – он минимизирует помехи от высоковольтных разрядов. Для подключения к ЭБУ используйте провод МГТФ 0,35 мм² (термостойкий, с фторопластовой изоляцией), так как штатная проводка инжектора чувствительна к нагреву.

Дополнительные расходники:

  • Термоусадочные трубки диаметром 3–6 мм (коэффициент усадки 2:1) – для герметизации соединений. Выбирайте трубки с клеевым слоем, если монтаж проводится в подкапотном пространстве.
  • Изолента 3M Super 33+ или Tesa 51608 – только для временной фиксации, постоянная изоляция недопустима.
  • Контактные разъемы AMP 175635-1 (для подключения к ЭБУ) или Bosch 0 986 300 012 (для катушки зажигания).
  • Диэлектрическая смазка Dow Corning 4 – наносится на контакты перед сборкой для защиты от коррозии.

При выборе тахометра учитывайте его совместимость с инжекторной системой Славуты. Подойдут модели с входным сопротивлением не менее 10 кОм и диапазоном измерения 0–8000 об/мин, например, VDO 327.000 или KUS 3000. Избегайте аналоговых приборов с механическим приводом – они несовместимы с электронным управлением двигателем.

Для фиксации тахометра на панели приборов используйте двухкомпонентный эпоксидный клей UHU Plus Endfest 300 или алюминиевые кронштейны с саморезами M4×12. Не применяйте пластиковые хомуты в местах с вибрацией – они теряют прочность со временем. Перед началом работ отключите минусовую клемму аккумулятора и снимите предохранитель F15 (15 А) в монтажном блоке – это защитит ЭБУ от случайных коротких замыканий.

Определение точки подключения сигнала тахометра на ЭБУ

Определение точки подключения сигнала тахометра на ЭБУ

  • Для ЭБУ Bosch ME7.5.10:
    • Масса – контакт 2 (GND) на разъеме ЭБУ.
  • Для ЭБУ Siemens SIM2K-240:
  • Масса – контакт 1 (GND).

Схема подключения проводов тахометра к инжектору

Схема подключения проводов тахометра к инжектору

Питание тахометра (+12В) берите с замка зажигания (клемма «15») или с предохранителя цепи приборов (F12, 10А). Минусовой провод подключайте к «массе» кузова вблизи точки установки тахометра, зачистив поверхность до металла. Не используйте штатные болты крепления пластиковых элементов – контакт будет ненадежным.

Если тахометр не реагирует на сигнал, проверьте полярность подключения и наличие импульсов с помощью осциллографа или мультиметра в режиме измерения частоты. На холостом ходу частота сигнала с форсунки должна составлять ~25 Гц (для 4-цилиндрового двигателя), с катушки зажигания – ~33 Гц. При отклонениях более 10% откорректируйте калибровку тахометра согласно его инструкции.

После подключения заведите двигатель и сравните показания тахометра с данными диагностического сканера (например, ELM327). Расхождение не должно превышать 50 об/мин на холостом ходу. При больших отклонениях отрегулируйте чувствительность тахометра подстроечным резистором (если предусмотрен) или замените сигнальный провод на экранированный (для снижения помех от системы зажигания).

Проверка правильности подключения и настройка тахометра

Проверка правильности подключения и настройка тахометра

Запустите двигатель и наблюдайте за показаниями тахометра на холостом ходу. Для Славуты с инжекторным мотором нормальные обороты составляют 800–900 об/мин. Если стрелка не движется или показывает некорректные значения, проверьте питание тахометра: напряжение на красном проводе (+12 В) должно соответствовать бортовой сети, а черный провод – надежно заземлен. При отсутствии сигнала на входе тахометра прозвоните цепь от ЭБУ до прибора, исключив возможные помехи от высоковольтных проводов зажигания.

Для точной настройки тахометра используйте диагностический сканер, подключенный к разъему OBD-II. Сравните показания сканера с данными тахометра: расхождение не должно превышать ±50 об/мин. Если разница больше, откалибруйте тахометр с помощью подстроечного резистора (при его наличии) или программно, если прибор поддерживает такую функцию. На моделях Славута с ЭБУ Микас 7.6 или Январь 5.1 сигнал тахометра формируется по количеству импульсов за оборот коленвала – убедитесь, что тахометр настроен на 4 импульса на оборот.

Проверьте работу тахометра при резком нажатии на педаль газа. Стрелка должна плавно следовать за увеличением оборотов без задержек или скачков. Если наблюдаются рывки, замените конденсатор фильтра в цепи питания тахометра (обычно емкостью 10–47 мкФ) – он сглаживает помехи от системы зажигания. Также исключите влияние наводок, проложив сигнальный провод отдельно от высоковольтных линий и экранировав его.

При установке тахометра с аналоговым выходом (например, VDO или KUS) убедитесь, что его диапазон измерений соответствует характеристикам двигателя Славуты. Для моторов 1.3 л и 1.5 л оптимальный предел – 8000 об/мин. Если тахометр показывает завышенные значения, уменьшите чувствительность, изменив номинал резистора в цепи сигнала (обычно 1–10 кОм). На цифровых моделях настройка выполняется через меню прибора.

После завершения настройки зафиксируйте все соединения термоусадочной трубкой или изолентой, чтобы исключить вибрационные повреждения. Проверьте работу тахометра в различных режимах: холостой ход, средние обороты (3000 об/мин), максимальные (до отсечки). Если прибор продолжает работать нестабильно, замените его на модель с гальванической развязкой или оптопарой – это устранит влияние помех от бортовой сети.

Запишите эталонные показания тахометра при разных режимах работы двигателя. Эти данные пригодятся для диагностики в будущем: например, если обороты холостого хода внезапно вырастут до 1200 об/мин, это может указывать на неисправность датчика положения дроссельной заслонки или подсос воздуха. Регулярно проверяйте тахометр на соответствие сканеру – расхождение более 100 об/мин сигнализирует о необходимости повторной калибровки или замены прибора.

Возможные ошибки при подключении и способы их устранения

Возможные ошибки при подключении и способы их устранения

Вторая ошибка связана с неверной полярностью или отсутствием заземления. Тахометр требует стабильного питания и надёжного «минуса». Подключение «плюса» к проводу, не рассчитанному на ток потребления прибора (обычно 100–300 мА), вызовет падение напряжения и сбои в работе. Заземление должно быть подключено к кузову или блоку двигателя в точке с минимальным сопротивлением – избегайте мест с окислением или краской. Для проверки используйте тестер: сопротивление между «минусом» тахометра и массой автомобиля не должно превышать 0,5 Ом. Если прибор периодически отключается или показывает скачущие значения, замените точку заземления на более надёжную, например, на болт крепления впускного коллектора.

Третья проблема – помехи от высоковольтных цепей зажигания. Даже при правильном подключении к ЭБУ сигнал может искажаться из-за наводок от катушек или свечных проводов. Для устранения используйте экранированный кабель (например, КВК-2) с заземлённым экраном на одном конце. Располагайте проводку тахометра на максимальном удалении от высоковольтных линий, избегая параллельного прокладывания. Если помехи сохраняются, установите ферритовый фильтр (кольцо или цилиндр) на сигнальный провод – это снизит уровень высокочастотных наводок. В крайнем случае добавьте конденсатор 0,1 мкФ между сигнальным проводом и массой для сглаживания импульсных помех.

Тестирование работы тахометра на разных режимах двигателя

Тестирование работы тахометра на разных режимах двигателя

Первичная проверка тахометра проводится на холостом ходу. Запустите двигатель и зафиксируйте показания прибора при температуре охлаждающей жидкости 85–90°C. Норма для инжекторного двигателя Славуты – 800–900 об/мин. Если отклонение превышает ±50 об/мин, проверьте сигнал с датчика положения коленвала (ДПКВ) или качество подключения к ЭБУ. Используйте осциллограф для анализа формы импульсов: амплитуда должна быть не менее 4,5 В, а частота – соответствовать расчетной (например, 33 Гц при 1000 об/мин).

На режиме частичной нагрузки (2000–3000 об/мин) тахометр должен реагировать на изменение оборотов без задержек. Прогрейте двигатель до рабочей температуры и плавно увеличивайте обороты, наблюдая за плавностью роста показаний. При резком сбросе газа допустимо кратковременное «проседание» на 100–150 об/мин, но стабилизация должна происходить за 0,3–0,5 секунды. Если показания «прыгают» или запаздывают, замените провода от ЭБУ к тахометру на экранированные с сечением не менее 0,75 мм².

При высоких оборотах (4000–5500 об/мин) критически важна точность измерений. Сравните показания выносного тахометра с данными диагностического сканера (например, ELM327). Допустимая погрешность – не более 2%. Если тахометр завышает или занижает обороты, откалибруйте его с помощью подстроечного резистора (если предусмотрено конструкцией) или перепрограммируйте ЭБУ, скорректировав коэффициент деления сигнала. Для двигателей с фазированным впрыском учитывайте, что сигнал может поступать с датчика распредвала – в этом случае частота импульсов будет в два раза ниже.

Тестирование на переходных режимах выявляет скрытые дефекты. Резко откройте дроссельную заслонку с 1500 до 3500 об/мин и зафиксируйте время реакции тахометра. Норма – не более 0,2 секунды. Если прибор «залипает» или отображает некорректные значения, проверьте контакты в разъеме подключения: окисление или неплотное соединение приводит к потере сигнала. Для проверки используйте мультиметр в режиме измерения переменного напряжения – на клеммах тахометра должно быть не менее 3 В при 3000 об/мин.

Ночная эксплуатация требует проверки подсветки и контрастности шкалы. Включите габаритные огни и оцените читаемость показаний при ярком солнечном свете и в темноте. Если подсветка мерцает или тускнеет, замените стабилизатор напряжения в цепи питания тахометра. Для моделей с аналоговой стрелкой проверьте отсутствие «дрожания» на оборотах выше 4500 – это указывает на неисправность демпфирующего механизма или некачественную пайку элементов платы.

При работе двигателя с нагрузкой (например, при включении кондиционера или дальнего света) тахометр должен сохранять стабильность показаний. Нагрузите генератор до 80% от номинальной мощности и зафиксируйте обороты. Допустимое снижение – не более 100 об/мин. Если падение превышает норму, проверьте цепь питания тахометра на падение напряжения: при работающем двигателе на клемме «+12В» должно быть не менее 13,8 В. При необходимости установите дополнительный стабилизатор напряжения на 12 В с током не менее 1 А.

Финальный этап – проверка на виброустойчивость. Запустите двигатель и постучите по корпусу тахометра резиновым молотком. Показания не должны изменяться более чем на 20 об/мин. Если стрелка «гуляет» или прибор отключается, замените крепежные элементы на демпфирующие (например, силиконовые втулки) и проверьте пайку компонентов на плате. Для цифровых тахометров дополнительно протестируйте работу при температуре окружающей среды от -20°C до +50°C – экстремальные условия могут выявить нестабильность работы микроконтроллера.
