Что управляет впрыском топлива в инжекторе тест

Современные двигатели внутреннего сгорания полагаются на точность подачи топлива, где инжекторная система играет ключевую роль. В отличие от карбюраторных аналогов, где смесеобразование происходит за счет разряжения, инжектор обеспечивает дозированный впрыск под давлением от 3 до 6 бар в бензиновых моторах и до 2000 бар в дизельных системах Common Rail. Основные компоненты – топливная рампа, форсунки, датчики (положения коленвала, кислорода, массового расхода воздуха) и электронный блок управления (ЭБУ). Каждый из них влияет на эффективность сгорания и расход топлива.

Форсунки – центральный элемент системы. В бензиновых двигателях используются электромагнитные или пьезоэлектрические форсунки, открывающиеся на 1–5 миллисекунд с частотой до 300 раз в секунду на высоких оборотах. Пьезофорсунки, применяемые в дизелях, способны выполнять до 5 впрысков за цикл, включая предварительный и основной, что снижает шум и выбросы NOx на 20–30%. Давление в рампе поддерживается топливным насосом высокого давления (ТНВД), который в современных системах управляется ЭБУ через клапан регулировки давления.

ЭБУ обрабатывает данные с датчиков и корректирует время открытия форсунок в реальном времени. Например, при холодном пуске длительность впрыска увеличивается на 30–50% для обогащения смеси, а при резком ускорении – на 10–15% для компенсации инерционности воздуха. Датчик кислорода (лямбда-зонд) анализирует состав выхлопных газов и вносит поправки с точностью до 0,1% по коэффициенту избытка воздуха (λ). В системах с непосредственным впрыском топливо подается прямо в цилиндр, что повышает КПД на 5–7% за счет лучшего охлаждения заряда и снижения детонации.

Обслуживание инжекторной системы требует регулярной диагностики. Засорение форсунок на 10–15% увеличивает расход топлива на 3–5% и снижает мощность на 5–8%. Для очистки рекомендуется использовать ультразвуковые стенды или промывочные жидкости на основе полиэфираминов, но не чаще чем раз в 30 000 км. Фильтр тонкой очистки топлива следует менять каждые 15 000–20 000 км, так как его засорение приводит к падению давления в рампе и нестабильной работе двигателя. При замене форсунок обязательна калибровка через ЭБУ, иначе возможны ошибки по пропускам зажигания.

Какие компоненты входят в систему впрыска топлива

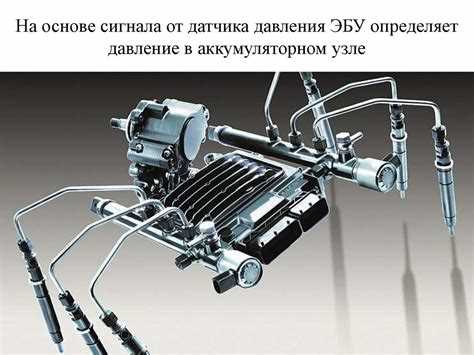

Топливный насос высокого давления (ТНВД) – сердце системы. В бензиновых двигателях с непосредственным впрыском он создаёт давление до 200 бар, а в дизельных – до 2500 бар. Насос может быть механическим (в старых системах) или электрическим (в современных). Электрические ТНВД, как правило, погружного типа, размещаются в топливном баке и оснащаются обратным клапаном для поддержания остаточного давления после остановки двигателя. При выходе из строя насоса двигатель либо не запустится, либо будет работать с перебоями из-за недостаточного давления.

Форсунки – исполнительные устройства, отвечающие за впрыск топлива в цилиндры или впускной коллектор. В зависимости от типа системы они бывают:

Электромагнитные – управляются электрическими импульсами от ЭБУ, открываются за 0,1–0,5 мс, используются в большинстве бензиновых двигателей;
Пьезоэлектрические – работают быстрее (открытие за 0,05 мс), применяются в дизельных и некоторых бензиновых системах с непосредственным впрыском;
Механические – устаревший тип, где давление топлива открывает иглу форсунки без электронного управления.

Засорение форсунок – распространённая проблема, приводящая к неравномерной работе двигателя, повышенному расходу топлива и детонации. Для профилактики рекомендуется использовать очистители топливной системы каждые 10–15 тыс. км.

Топливная рампа (рейка) – распределительный элемент, обеспечивающий равномерную подачу топлива ко всем форсункам. Изготавливается из алюминия или стали, выдерживает высокое давление и оснащается датчиком давления топлива (ДДТ). В некоторых системах рампа интегрирована с регулятором давления, который сбрасывает излишки топлива обратно в бак. При падении давления в рампе ниже нормы (например, из-за неисправности ТНВД или утечки) ЭБУ переводит двигатель в аварийный режим.

Датчики – критически важные компоненты, предоставляющие ЭБУ данные для расчёта оптимального количества впрыскиваемого топлива. Основные из них:

Датчик массового расхода воздуха (ДМРВ) – измеряет объём и плотность воздуха, поступающего в двигатель;
Датчик положения дроссельной заслонки (ДПДЗ) – отслеживает степень открытия заслонки для корректировки подачи топлива;
Датчик кислорода (лямбда-зонд) – анализирует содержание кислорода в отработавших газах, позволяя ЭБУ корректировать состав смеси в реальном времени;
Датчик температуры охлаждающей жидкости (ДТОЖ) – влияет на обогащение смеси при холодном пуске;
Датчик детонации – предотвращает детонационное сгорание, регулируя угол опережения зажигания и состав смеси.

Неисправность любого из датчиков приводит к ошибкам в работе двигателя, повышенному расходу топлива или даже к невозможности запуска. Диагностику рекомендуется проводить с помощью сканера OBD-II, проверяя коды ошибок и показания датчиков в динамике.

Электронный блок управления (ЭБУ) – «мозг» системы впрыска. Он обрабатывает сигналы от датчиков, рассчитывает оптимальное время и количество впрыска, а также управляет форсунками и другими исполнительными устройствами. Современные ЭБУ способны адаптироваться к износу двигателя, изменению качества топлива и условиям эксплуатации. Однако при перепрошивке или некорректной настройке возможны проблемы с динамикой, расходом топлива и экологическими показателями. Для диагностики и настройки ЭБУ требуется специализированное оборудование и программное обеспечение.

Топливный фильтр – защищает систему от загрязнений, задерживая частицы размером более 5–10 микрон. В современных автомобилях фильтр часто интегрирован в топливный модуль (в баке) и не подлежит отдельной замене. В системах с внешним фильтром рекомендуется менять его каждые 30–50 тыс. км, так как засорение приводит к падению давления, перебоям в работе двигателя и преждевременному износу ТНВД и форсунок. При выборе фильтра важно учитывать пропускную способность и степень фильтрации, указанные в технической документации автомобиля.

Регулятор давления топлива – поддерживает заданное давление в топливной рампе, сбрасывая излишки обратно в бак. В системах с обратной связью регулятор управляется ЭБУ, в более простых – механически, с помощью пружины и мембраны. Неисправность регулятора проявляется в нестабильной работе двигателя на холостом ходу, провалах при разгоне или затруднённом запуске. Для проверки достаточно отсоединить вакуумный шланг от регулятора: если давление в рампе не изменится, регулятор неисправен.

Топливопроводы и шланги – обеспечивают транспортировку топлива от бака к двигателю. Изготавливаются из металла (сталь, алюминий) или армированной резины, выдерживают давление до 300 бар в современных системах. Со временем шланги теряют эластичность, трескаются и начинают пропускать топливо, что приводит к утечкам и пожароопасности. Металлические трубки подвержены коррозии, особенно в местах соединений. При замене топливопроводов важно использовать оригинальные детали или аналоги с соответствующими характеристиками по давлению и химической стойкости. После ремонта систему необходимо опрессовать для проверки герметичности.

Как топливный насос подает бензин к форсункам

Топливный насос в инжекторной системе – электромеханическое устройство, создающее давление в магистрали от 3 до 6 бар (в зависимости от модели двигателя). Располагается он, как правило, в бензобаке, что снижает риск образования паровых пробок и улучшает охлаждение за счет погружения в топливо. Насос активируется при включении зажигания, но работает постоянно только при запущенном двигателе, потребляя ток до 8–10 А.

Основные компоненты насоса:

Электродвигатель – вращает крыльчатку с частотой 3000–7000 об/мин, обеспечивая прокачку до 150–250 л/ч.
Крыльчатка (лопастной или шестеренчатый насос) – создает разрежение на впуске и давление на выходе, перемещая топливо через фильтр грубой очистки.
Обратный клапан – предотвращает стекание бензина обратно в бак при выключенном насосе, поддерживая остаточное давление в системе.
Регулятор давления – сбрасывает излишки топлива в обратку при превышении заданного давления, часто интегрирован в насос или топливную рампу.

Топливо из бака поступает в насос через сетчатый фильтр (ячейка 50–100 мкм), защищающий крыльчатку от крупных частиц. После насоса бензин проходит через основной топливный фильтр (5–10 мкм), улавливающий микрочастицы, способные повредить форсунки. Фильтр рекомендуется менять каждые 30–50 тыс. км, так как его засорение снижает производительность насоса и увеличивает нагрузку на электродвигатель.

Давление в системе контролируется датчиком давления топлива (ДДТ), сигнал которого поступает в ЭБУ. При падении давления ниже 2,5 бар (для большинства атмосферных двигателей) блок управления фиксирует ошибку P0087 и переводит двигатель в аварийный режим. Для диагностики используют манометр, подключаемый к штуцеру на топливной рампе – нормальное давление на холостом ходу должно составлять 3,0–3,5 бар.

Насос управляется реле, которое срабатывает по команде ЭБУ. В некоторых системах (например, у Volkswagen с насосом высокого давления) применяется широтно-импульсная модуляция (ШИМ) для регулировки производительности насоса в зависимости от нагрузки двигателя. Это снижает энергопотребление и шум, но требует проверки сигнала осциллографом при неисправностях.

Типичные неисправности насоса и их признаки:

Износ щеток электродвигателя – падение давления, затрудненный запуск, гул насоса. Проверяется мультиметром: сопротивление обмоток должно быть 2–5 Ом.
Засорение фильтра грубой очистки – насос работает с повышенным шумом, двигатель глохнет при резком ускорении. Решение – замена фильтра или очистка сетки.
Повреждение обратного клапана – длительный запуск двигателя из-за отсутствия остаточного давления. Диагностируется манометром: давление должно держаться не менее 10 минут после выключения зажигания.

Для продления ресурса насоса рекомендуется поддерживать уровень топлива в баке не ниже 1/4, так как работа «всухую» приводит к перегреву и ускоренному износу. Также важно использовать качественный бензин с октановым числом не ниже рекомендованного – примеси и вода вызывают коррозию крыльчатки и электрических контактов. При замене насоса обязательно устанавливать оригинальные уплотнительные кольца, чтобы избежать подсоса воздуха.

Зачем нужен топливный фильтр и как он влияет на работу инжектора

Топливный фильтр – критический элемент системы питания инжекторного двигателя, предотвращающий попадание механических примесей, воды и смолистых отложений в топливную рампу и форсунки. Современные инжекторы имеют зазоры в распылителях от 5 до 50 микрон, а частицы размером всего 10–20 микрон способны вызвать абразивный износ или заклинивание игольчатого клапана. Даже кратковременная работа на загрязнённом топливе приводит к необратимому снижению производительности форсунок на 15–30% из-за нарушения формы факела распыла.

Основные загрязнители – кварцевая пыль, ржавчина из топливных баков и продукты окисления бензина. В дизельных системах фильтр дополнительно отделяет воду, предотвращая коррозию плунжерных пар ТНВД. Для бензиновых двигателей с непосредственным впрыском (GDI) требования к чистоте топлива выше: допустимый размер частиц не должен превышать 5 микрон, иначе возрастает риск закоксовывания форсунок при температуре свыше 200°C.

Засорённый фильтр снижает давление в топливной магистрали, что нарушает калибровку ЭБУ. При падении давления на 0,3–0,5 бар от номинала (обычно 3–5 бар для MPI и 10–20 бар для GDI) блок управления компенсирует нехватку топлива увеличением времени открытия форсунок. Это приводит к переобогащению смеси, росту расхода на 8–12% и повышению выбросов CO на 30–50%. В дизелях аналогичный эффект вызывает провалы при разгоне и затруднённый запуск из-за недостаточного давления впрыска.

Срок службы фильтра зависит от его типа и условий эксплуатации. Встроенные в модуль бензонасоса фильтры грубой очистки (сетки с ячейкой 80–100 микрон) служат 100–150 тыс. км, но фильтры тонкой очистки требуют замены каждые 30–60 тыс. км. Для дизелей интервал сокращается до 15–30 тыс. км из-за высокого содержания парафинов и воды в топливе. Игнорирование регламента приводит к росту гидравлического сопротивления фильтра: при засорении на 50% пропускная способность падает на 40%, а при 80% – на 70%.

Симптомы забитого фильтра включают рывки при ускорении, особенно на высоких оборотах, нестабильный холостой ход и увеличенный расход топлива. На автомобилях с датчиком давления топлива (например, Volkswagen с системой Common Rail) ошибка P0087 «Низкое давление в топливной рампе» часто указывает на критическое засорение. Для диагностики измеряют давление до и после фильтра манометром: разница более 0,2 бар свидетельствует о необходимости замены.

Выбор фильтра определяется стандартами производителя. Для бензиновых двигателей критичен параметр эффективности улавливания частиц (например, фильтры Bosch с классом 6 по ISO 19438 задерживают 98,6% частиц ≥4 микрон). Дизельные фильтры должны соответствовать стандарту ISO 4020 и иметь водоотделитель с дренажным клапаном. Использование неоригинальных фильтров с низкой пропускной способностью (менее 120 л/ч для бензиновых систем) приводит к падению давления при высоких нагрузках и детонации.

Установка фильтра требует соблюдения направления потока топлива, указанного стрелкой на корпусе. Обратный монтаж увеличивает сопротивление на 20–30% из-за конструкции фильтрующего элемента. После замены необходимо прокачать систему, удалив воздух: для бензиновых двигателей достаточно 3–5 секунд работы стартера, для дизелей – ручной подкачки насоса или использования функции «прокачка» в диагностическом сканере.

В регионах с низким качеством топлива рекомендуется устанавливать дополнительный фильтр тонкой очистки перед топливной рампой. Для бензиновых систем подходят фильтры с номинальной тонкостью фильтрации 2–5 микрон (например, Mann WK 830/7), для дизелей – с сепаратором воды (Fleetguard FS19596). Это продлевает ресурс форсунок на 25–40% и снижает вероятность их преждевременного выхода из строя из-за загрязнений.

Как форсунки распыляют топливо в цилиндры двигателя

Форсунки инжекторной системы преобразуют топливо под высоким давлением (от 3 до 200 бар в зависимости от типа двигателя) в мелкодисперсный аэрозоль с размером капель 10–100 микрон. Распыление происходит через микроскопические отверстия сопла – от 4 до 12 штук диаметром 0,1–0,3 мм, расположенные под углом 10–25° к оси форсунки. Давление и геометрия отверстий определяют форму факела: коническую (для бензиновых двигателей) или плоскую (для дизелей с непосредственным впрыском). В современных системах Common Rail пьезоэлектрические форсунки обеспечивают точность дозирования до 0,5 мг за цикл и многократный впрыск (до 7 импульсов за такт), что снижает расход топлива на 5–7% и выбросы NOx на 20–30%.

Эффективность распыления зависит от температуры топлива и воздуха в цилиндре: при нагреве до 80–100°C вязкость бензина снижается на 30%, улучшая испаряемость, но при превышении 120°C растет риск образования паровых пробок. Для дизельного топлива критичен момент впрыска – оптимальный угол опережения составляет 5–15° до ВМТ, иначе капли не успевают полностью сгореть, увеличивая дымность на 40%. В двигателях с турбонаддувом форсунки работают при давлении до 2500 бар (системы Bosch CP4), что требует использования топлива с цетановым числом не ниже 51 и фильтрации частиц крупнее 4 микрон для предотвращения износа сопел.

Обслуживание форсунок включает промывку ультразвуком каждые 30–50 тыс. км для бензиновых двигателей и 80–100 тыс. км для дизелей, а также проверку герметичности под давлением 1,5 рабочего (течь свыше 1 капли в минуту недопустима). При замене форсунок на дизеле обязательна калибровка через диагностический сканер с корректировкой параметров впрыска в ЭБУ – отклонение расхода топлива между цилиндрами более 3% приводит к дисбалансу крутящего момента и вибрациям на 1500–2500 об/мин. Для бензиновых двигателей с непосредственным впрыском рекомендуется использовать топливо с моющими присадками (например, стандарта Top Tier) для предотвращения коксования сопел, что на 12% снижает риск пропусков зажигания.

Какую роль играет датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки (ДПДЗ) – потенциометрический или бесконтактный сенсор, преобразующий угловое смещение заслонки в аналоговый сигнал напряжением 0,5–4,5 В. Его данные поступают в ЭБУ, где используются для расчёта цикловой подачи топлива и корректировки угла опережения зажигания. При открытии заслонки на 10% сигнал увеличивается на ~0,4 В, что позволяет блоку управления мгновенно адаптировать состав смеси: например, при резком нажатии педали газа ЭБУ обогащает смесь до λ=0,85–0,9 для предотвращения провалов. В системах с электронным управлением дросселем (ETC) ДПДЗ работает в паре с датчиком педали акселератора, обеспечивая точность позиционирования заслонки ±0,1°.

Неисправность ДПДЗ проявляется кодом ошибки P0120–P0124, плавающими оборотами на холостом ходу (отклонение ±150 об/мин) и увеличением расхода топлива на 8–12%. Для диагностики используют мультиметр: при закрытой заслонке сопротивление между контактами должно составлять 1,5–2,5 кОм, при открытой – 4,5–6 кОм. Замена датчика требуется, если при повороте заслонки вручную сигнал изменяется скачкообразно или выходит за пределы 0,3–4,7 В. В системах с обратной связью по кислородному датчику ЭБУ может компенсировать неисправность ДПДЗ, но это приводит к задержке реакции на педаль газа до 300 мс.

Как блок управления двигателем регулирует количество впрыскиваемого топлива

Блок управления двигателем (ЭБУ) рассчитывает объём впрыскиваемого топлива на основе данных с датчиков, используя заложенные в память карты топливоподачи. Основные параметры: массовый расход воздуха (MAF), частота вращения коленвала, положение дроссельной заслонки и температура охлаждающей жидкости. Для бензиновых двигателей стехиометрическое соотношение воздух-топливо составляет 14,7:1, но ЭБУ корректирует его в зависимости от режима работы: обогащение при холодном пуске (до 12:1) или обеднение при частичных нагрузках (до 16:1). В современных системах прямого впрыска точность дозировки достигает ±1% за счёт высокочастотных форсунок (до 200 Гц) и алгоритмов адаптивного управления.

Ключевую роль играет обратная связь с датчиком кислорода (лямбда-зондом). Широкополосные датчики (типа LSU 4.9) измеряют коэффициент избытка воздуха (λ) в диапазоне 0,7–3,0 с погрешностью менее 0,5%, позволяя ЭБУ корректировать время открытия форсунок в реальном времени. При λ=1 сигнал зонда колеблется между 0,1–0,9 В с частотой 1–5 Гц, что обеспечивает динамическую подстройку состава смеси. В турбированных двигателях дополнительно учитывается давление наддува (до 2,5 бар), чтобы предотвратить детонацию при обогащении смеси на 10–15% в режиме полной нагрузки.

Для оптимизации расхода топлива ЭБУ использует стратегию «замкнутого контура» (closed loop) при стабильных режимах и «открытого контура» (open loop) при резких изменениях нагрузки или температуры. В режиме прогрева двигателя время впрыска увеличивается на 30–50% для компенсации конденсации топлива на стенках впускного коллектора. При отказе датчика MAF ЭБУ переходит на резервный режим, рассчитывая расход воздуха по частоте вращения и положению дросселя, что снижает точность на 15–20%. Для диагностики рекомендуется проверять сигналы датчиков осциллографом: напряжение MAF должно линейно расти с 0,5 до 4,5 В при увеличении оборотов, а лямбда-зонд – генерировать стабильные колебания в диапазоне 0,2–0,8 В.
