Индикация на выключателе – не просто элемент дизайна, а функциональная деталь, упрощающая эксплуатацию освещения. В большинстве случаев для подсветки используют светодиод или неоновую лампу с резистором, подключаемые параллельно контактам выключателя. Стандартная схема предполагает подачу напряжения на индикатор через нагрузку (лампу) при разомкнутых контактах. Однако при использовании светодиодных или энергосберегающих ламп индикатор может мерцать или не работать вовсе из-за низкого тока утечки.

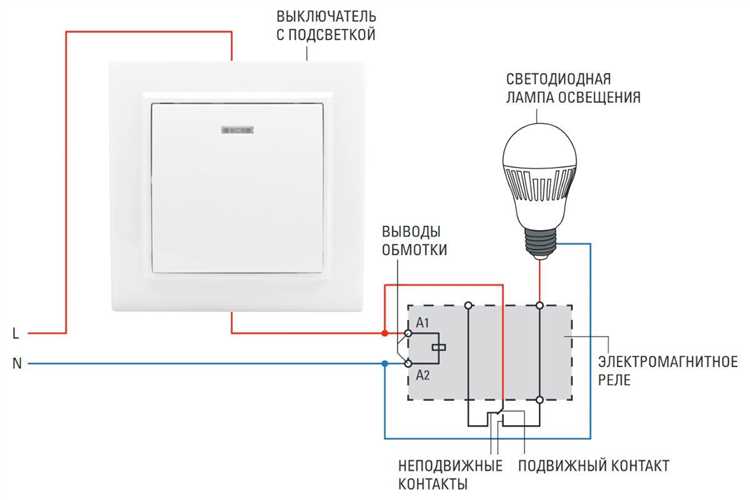

Для корректной работы индикатора в цепях с LED-лампами требуется доработка схемы. Один из вариантов – установка шунтирующего резистора (10–50 кОм, 1–2 Вт) параллельно лампе. Это обеспечит достаточный ток для свечения индикатора без паразитного мерцания. Альтернативное решение – использование неоновой лампы с резистором 100–300 кОм, которая менее чувствительна к малым токам. При монтаже важно соблюдать полярность светодиода и учитывать напряжение сети (220 В).
В двухклавишных выключателях индикаторы подключаются отдельно к каждой клавише. Для этого используют два светодиода с резисторами или один общий индикатор с диодным мостом, исключающим взаимное влияние цепей. При подключении к сети с заземлением (система TN-S) необходимо избегать соединения индикатора с PE-проводником, чтобы исключить ложные срабатывания УЗО. Для проверки схемы используйте мультиметр в режиме измерения переменного напряжения – между фазой и входом индикатора должно быть ~220 В при выключенной нагрузке.
При выборе компонентов обращайте внимание на их параметры: светодиоды рассчитаны на ток 5–20 мА, резисторы – на мощность не менее 0,5 Вт. Для неоновых ламп подойдут резисторы 0,25 Вт. Монтаж выполняйте при отключенном питании, используя клеммники или пайку. Изоляция соединений обязательна – применяйте термоусадочные трубки или изоленту. Если индикатор не загорается после подключения, проверьте целостность цепи, полярность светодиода и наличие напряжения на входе.
Как зажечь индикатор на выключателе: схема подключения
При монтаже соблюдайте полярность: неоновая лампа не требует её, а светодиод подключайте анодом к фазе. Если индикатор не горит, проверьте целостность цепи мультиметром (режим прозвонки) и убедитесь, что фаза подаётся на выключатель. Для энергосберегающих ламп используйте схему с отдельным резистором 1 МОм, чтобы избежать паразитного свечения.
Какие инструменты и материалы нужны для подключения индикатора
Для установки индикатора на выключатель потребуется базовый набор электромонтажных инструментов. Основной – отвёртка с изолированной рукояткой и сменными насадками (крестовая и плоская). Оптимальный размер насадок: PH2 для крестовых винтов и 4–5 мм для плоских. Дополнительно понадобятся кусачки-бокорезы с длиной режущей кромки не менее 16 мм для работы с проводами сечением до 2,5 мм². Пассатижи с губками шириной 12–15 мм пригодятся для фиксации проводов при подключении.
Измерительные приборы – обязательный элемент. Мультиметр с функцией прозвонки и измерения напряжения до 250 В (например, DT830B или аналоги) позволит проверить цепь перед подключением. Индикаторная отвёртка с неоновой лампой или светодиодом (напряжение срабатывания 90–600 В) поможет определить фазный провод без снятия изоляции. Для точной разметки мест сверления используйте штангенциркуль с глубиномером или линейку с ценой деления 0,5 мм.
Материалы зависят от типа индикатора. Для неоновой подсветки потребуется резистор мощностью 0,25–0,5 Вт и сопротивлением 100–220 кОм (зависит от напряжения сети). Светодиодные индикаторы часто идут в комплекте с токоограничивающим резистором на 1–1,5 кОм. Провода для подключения – медные, многожильные, сечением 0,5–0,75 мм², с изоляцией, рассчитанной на 450 В (например, ПВ-3). Термоусадочные трубки диаметром 2–4 мм защитят места соединений от короткого замыкания.
Для фиксации индикатора в корпусе выключателя используйте двухкомпонентный эпоксидный клей или пластиковые стяжки шириной 2,5 мм. Если индикатор монтируется в отдельный корпус, понадобится пластиковая распределительная коробка размером 60×60×40 мм с крышкой. При работе с алюминиевой проводкой дополнительно подготовьте кварцевазелиновую пасту для предотвращения окисления контактов.
Вспомогательные материалы включают изоленту ПВХ шириной 15–20 мм (класс изоляции не ниже 1 кВ) и абразивный брусок для зачистки контактов. Если индикатор устанавливается в металлический подрозетник, потребуется диэлектрическая прокладка из стеклотекстолита толщиной 1–1,5 мм. Для сверления отверстий под индикатор в пластиковом корпусе выключателя используйте свёрла диаметром 3–5 мм по пластику с углом заточки 60–90°.
При выборе инструментов обращайте внимание на сертификацию: отвёртки должны соответствовать ГОСТ Р 51739-2001, кусачки – ГОСТ 17270-71. Мультиметры – с классом точности не ниже 1,5. Резисторы подбирайте с допуском ±5% для стабильной работы индикатора. Избегайте использования проводов с одинарной изоляцией в местах с повышенной влажностью – выбирайте кабели с двойной изоляцией (например, ПВС).
Как выбрать подходящий светодиод или неоновую лампу для индикации
Для светодиодов критически важны параметры: рабочее напряжение (обычно 1,8–3,3 В для красных, 3,0–3,6 В для синих/белых), ток потребления (5–20 мА для стандартных, до 100 мА для мощных) и угол рассеивания (15–120°). При подключении к сети 220 В используйте резисторы: для 5-мм светодиодов с током 10 мА – 22 кОм (красный) или 15 кОм (синий). Неоновые лампы работают при 60–110 В переменного тока, потребляя 0,5–1 мА, и не требуют токоограничивающих резисторов при напряжении сети. Выбирайте модели с встроенным резистором (например, NE-2H) для упрощения монтажа.
Учитывайте условия эксплуатации: светодиоды теряют яркость при температуре выше +85°C, неоновые лампы выдерживают до +125°C, но чувствительны к вибрации. Для влажных помещений используйте светодиоды с IP67 или неоновые лампы в герметичном корпусе. При выборе цвета: красный (620–630 нм) – для аварийных сигналов, зеленый (520–530 нм) – для штатной работы, синий (460–470 нм) – для низковольтных цепей. Неоновые лампы дают оранжево-красное свечение (585–650 нм) и подходят для индикации высокого напряжения.
Пошаговая разборка выключателя для установки индикатора
Отключите питание на автомате, проверив отсутствие напряжения индикаторной отвёрткой на клеммах выключателя. Подденьте плоской отвёрткой клавишу, начиная с нижнего края – большинство моделей фиксируются защёлками без винтов. Если клавиша не снимается, осмотрите корпус на наличие скрытых винтов под декоративной рамкой или заглушками. После снятия клавиши открутите винты крепления рамки (обычно 2–4 шт.), удерживая корпус рукой, чтобы избежать повреждения контактных групп.
Извлеките механизм из подрозетника, предварительно ослабив распорные лапки или открутив фиксирующие винты. Запомните расположение проводов: фаза (L) подключается к неподвижному контакту, а выход (L1) – к подвижному. Отсоедините провода, открутив клеммные винты на 2–3 оборота, или освободите зажимы пружинного типа нажатием на рычажок. Осмотрите внутреннюю часть корпуса на предмет свободного пространства для индикатора – минимальные габариты светодиода с резистором составляют 5×3 мм. При необходимости расширьте отверстия в пластике надфилем или дрелью с фрезой диаметром 2–3 мм.
Схема подключения индикатора с неоновой лампой на 220В
Неоновые индикаторы на 220В работают при напряжении зажигания 60–90В и токе 0,5–1,5 мА. Для подключения используют лампы типов ТН-0,2, ТН-0,3 или аналоги с встроенным токоограничивающим резистором (обычно 150–220 кОм). Если резистор отсутствует, его добавляют последовательно с лампой.
Основные элементы схемы:
- Неоновая лампа (например, ТН-0,3 с резистором 200 кОм).
- Токоограничивающий резистор (если не встроен в лампу).
- Диод 1N4007 (опционально, для защиты от обратного напряжения).
Подключение выполняют в разрыв фазного провода. Нулевой провод не задействуют. Если индикатор устанавливают в выключатель с подсветкой, проверяют совместимость: некоторые светодиодные лампы могут мерцать из-за остаточного тока через неоновую лампу. В таких случаях параллельно индикатору ставят шунтирующий конденсатор 0,01–0,1 мкФ на 400В.
Типовые ошибки:
- Подключение индикатора к нулевому проводу – лампа не загорится.
- Отсутствие токоограничивающего резистора – лампа перегорит.
- Неправильная полярность – свечение будет слабым или отсутствовать.
- Использование резистора с малым сопротивлением – увеличит ток, сократит срок службы лампы.
Для проверки работоспособности подают напряжение и измеряют ток через индикатор мультиметром. Допустимое значение – 0,5–1,2 мА. Если ток выше, увеличивают сопротивление резистора. При отсутствии свечения проверяют целостность лампы и правильность подключения.
Неоновые индикаторы долговечны (до 20 000 часов), но чувствительны к перенапряжениям. В сетях с частыми скачками напряжения рекомендуется добавить варистор на 275В параллельно лампе. Для снижения яркости свечения увеличивают сопротивление резистора до 330–470 кОм.
Схема подключения светодиодного индикатора с резистором
Светодиодный индикатор в выключателе требует последовательного подключения токоограничивающего резистора для защиты от превышения номинального тока. Стандартный светодиод на 20 мА и напряжение питания 220 В требует резистора сопротивлением 10–15 кОм мощностью не менее 0,25 Вт. При меньшем сопротивлении возрастает риск перегрева и выхода из строя индикатора, при большем – снижается яркость свечения. Для точного расчёта используйте формулу: R = (Uпит – Uled) / Iled, где Uled – падение напряжения на светодиоде (обычно 1,8–3,3 В), Iled – рабочий ток.
При выборе резистора учитывайте его мощность рассеивания. Для сети 220 В и резистора 10 кОм мощность составит P = U² / R ≈ 4,84 Вт, но на практике достаточно 0,5–1 Вт, так как ток через индикатор минимален. Превышение допустимой мощности вызовет нагрев и деградацию резистора. Альтернативой служат специализированные резисторы с интегрированным светодиодом, например, серии CL21 или NE2, рассчитанные на 220 В без дополнительных элементов.
Для снижения энергопотребления индикатора используйте резисторы с сопротивлением до 47 кОм, но проверяйте яркость свечения при разных значениях. В выключателях с подсветкой на двух светодиодах (например, для двухклавишных моделей) резисторы подключаются отдельно к каждому индикатору. Не рекомендуется использовать один резистор на несколько светодиодов – это приведёт к неравномерному свечению и перегрузке.
Перед монтажом проверьте схему мультиметром в режиме прозвонки: при разомкнутых контактах выключателя индикатор должен гореть, при замкнутых – гаснуть. Если светодиод не загорается, проверьте полярность, целостность резистора и отсутствие короткого замыкания. В случае мерцания или слабого свечения замените резистор на элемент с меньшим сопротивлением или увеличьте мощность рассеивания.
Как правильно изолировать соединения при монтаже индикатора
При подключении индикатора в выключателе основное внимание уделяют изоляции мест соединения проводов. Недостаточная защита приводит к коротким замыканиям, окислению контактов или ложным срабатываниям индикатора. Используйте термоусадочные трубки с коэффициентом усадки не менее 2:1 – они обеспечивают герметичность и механическую прочность. Диаметр трубки подбирайте так, чтобы после усадки она плотно облегала провод, но не деформировала его. Для слаботочных цепей индикатора (до 0,5 А) достаточно трубки с толщиной стенки 0,4–0,6 мм.
Перед изоляцией зачистите провода на длину 8–10 мм, скрутите жилы с шагом 1,5–2 витка на сантиметр и пропаяйте соединение. Паяный контакт снижает переходное сопротивление и предотвращает нагрев. После пайки удалите остатки флюса спиртом – кислотные остатки ускоряют коррозию. Если пайка невозможна, используйте обжимные гильзы с изолирующим покрытием. Гильзы марки ГМИ или ГСИ выдерживают ток до 10 А и температуру до 105 °C, что достаточно для большинства бытовых схем.
- Избегайте изоленты ПВХ для постоянной изоляции – со временем она теряет адгезию и раскручивается. Допустимо использовать её только как временную меру.
- Для соединений в распределительных коробках применяйте самозатухающие трубки с индексом V-0 по UL94 – они не поддерживают горение.
- При монтаже в сырых помещениях дополнительно обработайте соединения силиконовым герметиком или компаундом на основе эпоксидной смолы.
Проверьте качество изоляции мультиметром в режиме прозвонки. Сопротивление между изолированным соединением и оголённым проводом должно стремиться к бесконечности. Если прибор показывает менее 1 МОм, замените изоляцию или переделайте соединение. Для индикаторов с неоновой лампой критически важно исключить утечку тока через изоляцию – даже 0,1 мА может вызвать слабое свечение в выключенном состоянии.
