Как сделать шуруповерт напрямую от зарядки

Шуруповерт с разряженным или вышедшим из строя аккумулятором – не повод отправлять инструмент на свалку. Существует несколько способов запитать его напрямую от зарядного устройства, минуя штатный аккумуляторный блок. Однако такой подход требует точного соблюдения параметров напряжения и тока, чтобы избежать перегрева двигателя или выхода из строя электроники.

Большинство бытовых шуруповертов работают от напряжения 12–20 В, а их зарядные устройства выдают 14–24 В при токе 1,5–4 А. Прямое подключение возможно, если разница между выходным напряжением зарядки и номиналом инструмента не превышает 10–15%. Например, для шуруповерта на 18 В подойдет зарядка с выходом 19–20 В. Превышение допустимых значений приведет к перегрузке обмоток двигателя и сокращению его ресурса.

Для подключения потребуются провода сечением не менее 1,5 мм² (для токов до 3 А) или 2,5 мм² (для 4 А и выше), а также разъемы, соответствующие клеммам зарядного устройства и контактам шуруповерта. В большинстве случаев используются стандартные клеммы типа «папа-мама» или винтовые зажимы. Важно соблюдать полярность: плюс зарядки подключается к плюсовому контакту инструмента, минус – к минусовому. Ошибка приведет к короткому замыканию.

Перед первым запуском рекомендуется проверить ток потребления мультиметром. Если он превышает 5 А при работе на холостом ходу, необходимо снизить напряжение или использовать ограничитель тока. Для длительной эксплуатации без аккумулятора лучше установить диод Шоттки (например, 1N5822) в цепь питания, чтобы предотвратить обратные токи при резком торможении двигателя.

Альтернативный вариант – использование импульсного блока питания с регулируемым напряжением. Такие устройства позволяют точно выставить требуемые параметры и защищают от перегрузок. Однако их стоимость выше, чем у самодельных решений, а габариты могут ограничивать мобильность инструмента.

Какие инструменты и материалы понадобятся для прямого подключения

Для прямого подключения шуруповерта к зарядному устройству без аккумулятора потребуются компоненты, соответствующие параметрам штатного блока питания. Основной критерий – напряжение и ток зарядки. Стандартные шуруповерты работают от 12В, 14,4В, 18В или 20В, поэтому блок питания должен выдавать аналогичное напряжение с запасом по току не менее 10–20%. Например, для 18В шуруповерта подойдет источник на 18–20В с током 3–5А.

Необходимые инструменты:

• Паяльник мощностью 40–60 Вт с тонким жалом для работы с мелкими контактами.
• Мультиметр для проверки напряжения на выходе зарядного устройства и контроля полярности проводов.
• Кусачки и стриппер для зачистки проводов сечением 0,75–1,5 мм².
• Термоусадочная трубка или изолента для изоляции соединений.
• Клеммы типа «папа-мама» или лепестковые контакты для надежного подключения к шуруповерту.

В качестве источника питания можно использовать:

1. Штатное зарядное устройство от шуруповерта, если его выходные параметры соответствуют требованиям.
2. Универсальный блок питания с регулируемым напряжением и током (например, лабораторный источник на 0–30В/0–10А).
3. Компьютерный блок питания ATX – для 12В моделей подойдет желтый (+12В) и черный (GND) провода, но потребуется доработка разъема.
4. Адаптер от ноутбука на 18–20В, если его ток не ниже 3А.

Для соединения проводов с контактами шуруповерта часто требуются переходники. Если в корпусе предусмотрены пружинные клеммы, можно использовать медные провода с оголенными концами. В противном случае понадобятся разъемы, совместимые с оригинальными контактами аккумулятора. Например, для шуруповертов Bosch или Makita подойдут стандартные лепестковые клеммы шириной 6,3 мм.

Дополнительные материалы:

• Припой ПОС-61 или аналогичный для пайки соединений.
• Флюс (канифоль или спиртоканифольный раствор) для улучшения качества пайки.
• Пластиковые стяжки или изолента для фиксации проводов внутри корпуса.
• Наждачная бумага (зернистость 400–600) для зачистки контактов перед пайкой.

Если планируется стационарное подключение, рекомендуется использовать разъемы с винтовыми зажимами (например, клеммники WAGO или барьерные). Это упростит демонтаж и исключит риск короткого замыкания. Для временных решений подойдут зажимы типа «крокодил», но их нужно надежно изолировать.

Перед началом работ проверьте полярность контактов на шуруповерте и блоке питания. Ошибка приведет к выходу инструмента из строя. На большинстве аккумуляторов «+» обозначен красным цветом или знаком «+», а «−» – черным или синим. При отсутствии маркировки используйте мультиметр в режиме прозвонки.

Как правильно разобрать корпус шуруповерта для доступа к контактам

Начните с демонтажа рукоятки. У большинства моделей (например, Bosch PSR 14,4, Makita DF330D) винты скрыты под резиновыми заглушками или наклейками. Аккуратно подденьте их плоской отверткой, избегая повреждения пластика. В некоторых случаях (DeWalt DCD771) винты могут находиться под съемной панелью на дне корпуса – проверьте все возможные места крепления. Открутите винты против часовой стрелки, складывая их в отдельную емкость по группам (например, длинные и короткие), чтобы не перепутать при сборке.

После удаления винтов корпус может не разъединиться из-за защелок. Не прилагайте чрезмерных усилий – это приведет к поломке пластиковых фиксаторов. Используйте пластиковую лопатку или медиатор для гитары: вставьте инструмент в щель между половинами корпуса и аккуратно отожмите защелки по периметру. Начинайте с области возле курка – там защелки обычно слабее. Если корпус не поддается, проверьте наличие скрытых винтов под батарейным отсеком или вентиляционными отверстиями.

При разъединении корпуса обратите внимание на провода, соединяющие кнопку включения с двигателем или платой управления. В моделях с электронной регулировкой оборотов (например, Metabo BS 18 LT) провода могут быть припаяны к контактам – не тяните за них, чтобы не повредить пайку. Если требуется полное отсоединение, сфотографируйте расположение проводов или зарисуйте схему подключения. Для моделей с механическим редуктором (как у Hitachi DS12DVF3) следите за положением шестерен – их смещение усложнит последующую сборку.

Для доступа к силовым контактам зарядки (обычно расположенным в нижней части корпуса) может потребоваться демонтаж дополнительных элементов: держателя аккумулятора, светодиодной подсветки или защитных экранов. В шуруповертах с бесщеточным двигателем (например, Ryobi R18PD3) контакты часто интегрированы в плату управления – снимайте ее осторожно, отсоединив шлейфы или разъемы. Проверьте наличие термопасты на контактах – если она затвердела, удалите ее спиртовой салфеткой перед повторной установкой.

После завершения работ соберите корпус в обратной последовательности. Убедитесь, что все защелки зафиксированы, а провода не зажаты между половинами корпуса. Затягивайте винты крест-накрест, начиная с центральных, чтобы избежать перекоса. Перед окончательной сборкой проверьте работоспособность шуруповерта, подключив его к зарядному устройству без аккумулятора – контакты должны надежно контактировать, а индикация зарядки срабатывать без задержек.

Определение полярности проводов на плате шуруповерта

На плате шуруповерта провода питания обычно маркируются цветом или обозначениями «+» и «–». Красный провод чаще всего соответствует положительному полюсу, черный или синий – отрицательному. Если маркировка отсутствует, проверьте контактные площадки на плате: «+» обычно подключается к более широкой дорожке или точке с надписью «V+» или «B+». В сомнительных случаях используйте мультиметр в режиме измерения постоянного напряжения (DCV), подключив щупы к проводам – при правильной полярности прибор покажет положительное значение.

При отсутствии мультиметра воспользуйтесь светодиодом с резистором на 1–2 кОм. Подключите его между проводами: если светодиод загорится, анод (длинная ножка) подключен к «+», катод – к «–». Этот метод работает только при наличии остаточного напряжения на плате или при подключении внешнего источника. Избегайте короткого замыкания – даже кратковременное соединение проводов может вывести плату из строя.

Если плата не имеет явных обозначений, изучите схему модели шуруповерта. Документация часто содержит распиновку разъемов и цветовую кодировку проводов. Для популярных брендов (Bosch, Makita, DeWALT) схемы доступны на тематических форумах или в сервисных руководствах. При отсутствии схемы проследите путь проводов от аккумуляторного отсека до платы – входные контакты обычно дублируют полярность батареи.

При работе с неизвестной платой не полагайтесь на интуицию. Ошибка в полярности приведет к выходу из строя контроллера заряда или силовой части. Если провода припаяны напрямую, отметьте их термоусадочной трубкой или маркером до отключения. Для временного подключения используйте зажимы «крокодил» с изоляцией – это снизит риск случайного замыкания.

Подбор подходящего блока питания по напряжению и току

Первое правило – точное соответствие напряжения. Шуруповерты рассчитаны на номинальное напряжение аккумулятора: 12 В, 14.4 В, 18 В или 20 В. Использование блока питания с напряжением ниже номинала приведет к нестабильной работе или полному отказу инструмента. Превышение напряжения на 10–15% может вызвать перегрев обмоток двигателя, сокращение ресурса или выход из строя электроники. Для моделей с регулировкой оборотов допустимое отклонение – не более ±5%.

Ток блока питания должен превышать максимальный потребляемый ток шуруповерта. Ориентируйтесь на данные шильдика или технической документации: для бытовых моделей (до 18 В) достаточно 3–5 А, профессиональные инструменты (20 В и выше) требуют 6–10 А. Недостаточный ток вызовет просадку напряжения под нагрузкой, что приведет к потере мощности и перегреву блока. Избыточный ток безопасен, но увеличивает габариты и стоимость источника питания.

• Для шуруповертов на 12 В подойдет блок питания с выходным током 4–6 А.
• Модели на 14.4–18 В требуют 5–8 А.
• Инструменты на 20 В и выше – от 8 А и более.

При выборе обращайте внимание на тип выходного разъема. Большинство шуруповертов используют стандартные клеммы или разъемы типа «банан» (4 мм). Если блок питания оснащен другим коннектором, потребуется переходник или перепайка. Избегайте дешевых адаптеров с нестабилизированным выходом – они не обеспечивают защиту от короткого замыкания и перегрузок, что критично для электроинструмента.

Для длительной работы выбирайте блоки питания с активным охлаждением или пассивным радиатором. Импульсные источники компактнее и эффективнее линейных, но могут создавать помехи, влияющие на работу электронных компонентов шуруповерта. При питании от сети 220 В используйте блоки с гальванической развязкой – это исключит риск поражения током при повреждении изоляции инструмента.

Способы пайки проводов к контактам зарядного устройства

Перед пайкой определите тип контактов на зарядном устройстве. Чаще встречаются латунные или никелированные площадки, реже – посеребренные. Для латуни используйте флюс ЛТИ-120 или канифоль, для никеля – активный флюс (например, Ф-38Н). Посеребренные контакты паяются с минимальным количеством флюса, чтобы избежать окисления серебра. Зачистите поверхность мелкозернистой наждачной бумагой (P600–P1000) или скальпелем, удаляя оксидный слой до появления металлического блеска.

Выбор припоя зависит от материала контактов и условий эксплуатации. Для большинства случаев подойдет ПОС-61 с температурой плавления 183–190°C. Если требуется повышенная механическая прочность, используйте ПОС-40 или припой с добавлением серебра (ПСр-2,5). При пайке к алюминиевым контактам (редко, но встречается) применяйте специальные припои типа Castolin 192FB или предварительно лудите поверхность ультразвуковым паяльником.

• Прямое лужение контактов:
  1. Нагрейте паяльник до 300–350°C (для ПОС-61).
  2. Нанесите флюс на контакт и прогрейте 2–3 секунды.
  3. Поднесите припой к контакту (не к жалу паяльника) и дождитесь его растекания.
  4. Удалите излишки припоя оплеткой для удаления припоя или отсосом.
• Пайка с предварительным лужением провода:
  1. Зачистите провод на 3–5 мм, скрутите жилы (если многопроволочный).
  2. Нанесите флюс и залудите провод, равномерно распределяя припой.
  3. Прижмите залуженный провод к контакту и прогрейте паяльником до расплавления припоя.
  4. Удерживайте провод до затвердевания припоя (5–10 секунд).

Для минимизации риска отслаивания контактов используйте механическую фиксацию провода перед пайкой. Наиболее надежные способы:

• Пропустите провод через отверстие в плате (если есть) и закрепите узлом.
• Прижмите провод к контакту пружинной скобой или хомутом из тонкой проволоки.
• Используйте термоусадочную трубку с клеевым слоем для дополнительной фиксации после пайки.

Толщина провода должна соответствовать току зарядки: для 1–2 А – не менее 0,5 мм², для 3–5 А – 1,0–1,5 мм². Изоляция – силиконовая или термостойкая (до 150°C), чтобы избежать оплавления при нагреве.

После пайки проверьте качество соединения:

1. Визуально: припой должен образовывать гладкую, блестящую поверхность без трещин и пор.
2. Механически: потяните провод с усилием 1–2 кг – соединение не должно отслаиваться.
3. Электрически: прозвоните мультиметром на отсутствие короткого замыкания между контактами.

Обработайте место пайки спиртом или растворителем для удаления остатков флюса. При использовании активных флюсов промойте контакты дистиллированной водой и просушите. Изолируйте соединение термоусадкой или изолентой ПВХ, избегая нахлеста на токопроводящие части.

Использование клемм или разъемов для временного подключения

Для временного подключения шуруповерта к зарядному устройству без аккумулятора потребуются клеммы или разъемы, соответствующие напряжению и полярности инструмента. Стандартные зарядные устройства для Ni-Cd или Li-Ion аккумуляторов выдают 12–20 В, поэтому важно подобрать клеммы с запасом по току (не менее 5 А). Наиболее надежными считаются винтовые клеммники типа WAGO или самозажимные разъемы с медными контактами – они обеспечивают минимальное сопротивление и исключают перегрев.

Перед подключением проверьте полярность контактов на зарядном устройстве и шуруповерте. Обычно «+» маркируется красным цветом, а «−» – черным или синим, но на практике встречаются исключения. Используйте мультиметр в режиме измерения постоянного напряжения: подсоедините щупы к контактам зарядки и зафиксируйте показания. Если полярность не совпадает с маркировкой шуруповерта, поменяйте провода местами или используйте перекрестный адаптер.

Для быстрого соединения подойдут банановые разъемы диаметром 4 мм – они легко вставляются в гнезда зарядного устройства и обеспечивают надежный контакт. Альтернативой служат крокодилы с изолированными ручками, но их применение оправдано только при отсутствии других вариантов: металлические губки могут соскальзывать, что приведет к короткому замыканию. Избегайте пайки проводов напрямую к контактам шуруповерта – это усложнит последующий демонтаж и может повредить плату управления.

При работе с высоким током (свыше 10 А) используйте провода сечением не менее 1,5 мм². Тонкие жилы перегреваются, что снижает эффективность зарядки и увеличивает риск возгорания. Для шуруповертов с напряжением 18 В и выше рекомендуется применять силиконовые провода – они устойчивы к высоким температурам и сохраняют гибкость при многократных изгибах. Зажимайте провода в клеммах с усилием, достаточным для предотвращения люфта, но не перетягивайте винты, чтобы не деформировать жилы.

Временное подключение через клеммы не заменяет штатный аккумулятор, так как не обеспечивает защиту от переразряда и перегрузки. Если шуруповерт используется длительное время без батареи, установите в цепь предохранитель на 10–15 А или модуль защиты от перенапряжения. Это предотвратит выход из строя двигателя или электроники при скачках напряжения. Для Li-Ion моделей особенно критично соблюдать верхний предел заряда – превышение 4,2 В на ячейку приводит к необратимому повреждению.

После завершения работ отсоединяйте провода в обратной последовательности: сначала от шуруповерта, затем от зарядного устройства. Храните клеммы и разъемы в сухом месте, защищенном от пыли и металлической стружки – окисление контактов увеличивает сопротивление и снижает эффективность передачи энергии. Для регулярного использования изготовьте переходник с фиксированными проводами и разъемами, чтобы исключить ошибки при подключении.

Проверка работоспособности шуруповерта перед окончательной сборкой

Перед фиксацией корпуса подайте напряжение на контакты двигателя через регулируемый источник питания с ограничением тока до 2 А. Запустите шуруповерт на минимальных оборотах, контролируя потребляемый ток мультиметром – при исправном редукторе и щеточном узле он не должен превышать 1,2–1,5 А в режиме холостого хода. Проверьте плавность вращения патрона: рывки или посторонние шумы указывают на износ подшипников или деформацию шестерен. Если двигатель не запускается, прозвоните обмотки на сопротивление (типовые значения для 12–18 В моделей – 0,5–1,5 Ом) и убедитесь в отсутствии короткого замыкания на корпус.

После проверки механики протестируйте кнопку реверса и регулятор оборотов под нагрузкой. Закрепите в патроне сверло диаметром 4–5 мм и просверлите отверстие в мягкой древесине (сосна, липа) на средних оборотах. При этом ток не должен резко возрастать выше 5 А – превышение этого значения сигнализирует о заедании редуктора или неисправности транзисторов в схеме управления. Зафиксируйте время непрерывной работы до срабатывания тепловой защиты (если есть) – оно должно соответствовать паспортным данным ±10%.

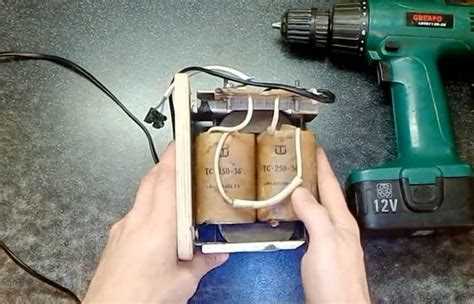

Защита цепи от перегрузок и короткого замыкания

При прямом подключении шуруповерта к зарядному устройству без штатного аккумулятора риск перегрузки или короткого замыкания возрастает в разы. Встроенные в зарядки схемы защиты часто рассчитаны на работу с оригинальными батареями, имеющими термодатчики и балансиры. Без них ток может превысить допустимые 1,5–3 А для большинства бытовых моделей, что приведет к перегреву обмоток двигателя или выходу из строя контроллера зарядки. Минимальная защита – установка плавкого предохранителя на 2–3 А в разрыв цепи, подобранного по току срабатывания с запасом 20–30% от максимального рабочего тока шуруповерта.

Для надежной защиты используйте модуль PTC-термистора (позистор) с током удержания 1,5–2 А и сопротивлением в холодном состоянии 0,1–0,3 Ом. При превышении тока термистор резко увеличивает сопротивление, ограничивая ток до безопасных значений. Альтернатива – автоматический выключатель на 2 А с характеристикой C (для индуктивной нагрузки), который сработает при коротком замыкании за 5–10 мс. Оба варианта монтируются в разрыв положительного провода как можно ближе к источнику питания, чтобы минимизировать незащищенный участок цепи.

Дополнительный уровень защиты – диод Шоттки (например, 1N5822) в обратной полярности параллельно нагрузке. Он предотвратит повреждение схемы при случайной смене полярности подключения, характерной для самодельных адаптеров. Для шуруповертов с бесщеточными двигателями критически важно использовать TVS-диоды (напряжение срабатывания 24–30 В) для подавления всплесков напряжения, возникающих при коммутации обмоток. Без них даже кратковременный скачок до 40–50 В может вывести из строя драйвер двигателя.

Особенности работы шуруповерта от сети без аккумулятора

Подключение шуруповерта напрямую к блоку питания исключает зависимость от состояния аккумулятора, но требует учета параметров входного напряжения и тока. Большинство моделей рассчитаны на 12–20 В, поэтому использование блока питания с аналогичным номиналом обязательно. Превышение напряжения на 10–15% приводит к перегреву обмоток двигателя и выходу из строя силовой электроники, особенно в бюджетных моделях с минимальной защитой.

Ток потребления шуруповерта в режиме холостого хода составляет 1–3 А, при нагрузке – до 15–30 А в зависимости от мощности. Блок питания должен обеспечивать запас по току не менее 20–30% от максимального значения. Например, для инструмента с пиковым потреблением 20 А нужен источник на 24–25 А. Недостаточный ток вызывает просадку напряжения, снижение крутящего момента и перегрев блока питания.

Шуруповерты с электронной регулировкой оборотов (триггер с ШИМ) чувствительны к качеству питающего напряжения. Импульсные блоки питания с высоким уровнем пульсаций (свыше 100 мВ) могут вызывать нестабильную работу триггера, рывки при вращении или самопроизвольное отключение. Для таких моделей рекомендуется использовать линейные блоки питания или импульсные с низким уровнем шума (до 50 мВ).

Отсутствие аккумулятора лишает инструмент буферной емкости, сглаживающей кратковременные перегрузки. При резком увеличении нагрузки (например, при заклинивании сверла) ток может возрасти до 40–50 А, что приводит к срабатыванию защиты блока питания или перегоранию предохранителя. Для предотвращения этого в цепь питания можно включить конденсатор емкостью 1000–2200 мкФ на 35–50 В, который компенсирует пиковые нагрузки.

Работа от сети увеличивает риск перегрева двигателя из-за отсутствия пауз на подзарядку аккумулятора. В режиме длительной нагрузки (свыше 5–7 минут) температура обмоток может достигать 100–120 °C, что сокращает ресурс изоляции. Для охлаждения рекомендуется использовать внешний вентилятор или делать перерывы каждые 3–4 минуты при интенсивной работе.

Шуруповерты с бесщеточными двигателями (brushless) более требовательны к стабильности питания. Их контроллеры рассчитаны на узкий диапазон напряжений (например, 18–20 В для 18-вольтовых моделей). Даже кратковременные просадки ниже 17 В могут вызывать ошибки в работе контроллера, приводящие к остановке двигателя или его неравномерному вращению. Для таких инструментов необходим блок питания с жесткой стабилизацией напряжения.

При подключении через переходник важно обеспечить надежный контакт в разъеме. Окисление или неплотное соединение приводит к падению напряжения на 0,5–1,5 В, что снижает мощность инструмента. Для минимизации потерь рекомендуется использовать медные провода сечением не менее 1,5 мм² для токов до 10 А и 2,5 мм² для более высоких нагрузок. Длина проводов не должна превышать 1,5–2 м, иначе потери напряжения станут критичными.

Шуруповерты с функцией реверса и ударного режима потребляют на 15–25% больше энергии при переключении направления вращения. Это связано с дополнительными нагрузками на механику и электронику. При работе от сети в таких режимах блок питания должен иметь запас по мощности, иначе возможны сбои в работе реле или перегрев транзисторов в цепи управления.
