Трассировка печатной платы – это процесс преобразования электрической схемы в физическую топологию проводников, обеспечивающих корректную работу устройства. Ошибки на этом этапе приводят к электромагнитным помехам, перегреву, снижению надежности или полному отказу изделия. Основная задача – минимизировать паразитные параметры: индуктивность, емкость и сопротивление дорожек, сохраняя при этом целостность сигналов и питания.
Первый шаг – анализ критических цепей. Для высокочастотных сигналов (свыше 10 МГц) длина дорожек должна быть минимальной, а их форма – прямолинейной или с плавными изгибами под углом 45°. Избегайте резких поворотов на 90°, так как они увеличивают индуктивность на 20–30%. Для дифференциальных пар (например, USB, Ethernet) соблюдайте равную длину проводников с допуском не более 0,1 мм и расстояние между ними, кратное ширине дорожки (обычно 2:1 или 3:1).
Ширина дорожек рассчитывается по току: для меди толщиной 35 мкм при токе 1 А требуется ширина 0,25 мм, при 3 А – 1 мм. Для аналоговых цепей (например, операционных усилителей) используйте отдельные слои для сигналов и земли, чтобы избежать наводок. Цифровые линии (SPI, I2C) трассируйте с учетом импеданса: для 50 Ом при толщине диэлектрика 1,6 мм ширина дорожки составит ~0,3 мм на внешнем слое и ~0,15 мм на внутреннем.
Как подготовить электрическую схему перед началом трассировки
Определение критических цепей и приоритетов при разводке
К критическим цепям относятся линии питания, тактовые сигналы, высокочастотные шины и цепи с жесткими требованиями к целостности сигнала (например, дифференциальные пары с импедансом 90–100 Ом ±10%). Для их идентификации анализируйте электрическую схему на предмет меток типа «CLK», «VCC_CORE», «DDR_DQS» или специфических атрибутов в netlist (например, «critical=yes»). Приоритет разводки отдавайте цепям с наименьшим допустимым джиттером (менее 50 пс для PCIe Gen4) и максимальной чувствительностью к перекрестным помехам – их трассируйте первыми, минимизируя длину и избегая параллельного прокладывания с шумными линиями (например, силовыми). Для тактовых сигналов используйте экранирование с заземленными полигонами по обеим сторонам трассы, а для питания – широкие проводники (не менее 0,5 мм на 1 А) с топологией «звезда» для снижения падения напряжения.
Приоритеты устанавливайте по принципу: сначала цепи с наибольшим влиянием на функциональность устройства, затем – на производительность. Например, в микроконтроллерных системах разводите линии сброса (RESET) и тактирования до шин данных, так как их нарушение блокирует работу всей платы. Для аналоговых цепей (например, АЦП с разрешением 16 бит и выше) выделяйте отдельные слои с минимальным количеством переходных отверстий (не более 2 на трассу) и удалением от цифровых линий не менее 3 мм. В высокоскоростных интерфейсах (USB 3.2, 10G Ethernet) соблюдайте равную длину пар (±50 мкм) и избегайте резких изгибов (радиус не менее 3х ширины проводника). Инструменты DRC (Design Rule Check) настраивайте на проверку этих параметров с жесткими допусками, а симуляцию целостности сигнала проводите до финализации топологии.
Выбор оптимальной ширины проводников для разных токов
Ширина проводника напрямую влияет на его токонесущую способность и тепловые потери. Для медных дорожек на печатных платах стандартной толщиной 35 мкм (1 унция) при температурном подъёме не более 20°C над окружающей средой действуют следующие эмпирические правила:
- 1 А – 0,25 мм (10 мил);
- 2 А – 0,7 мм (28 мил);
- 3 А – 1,2 мм (47 мил);
- 5 А – 2,5 мм (98 мил).
При толщине меди 70 мкм (2 унции) допустимый ток увеличивается примерно в 1,5 раза. Для импульсных нагрузок или высокочастотных цепей ширину следует корректировать с учётом скин-эффекта, особенно на частотах выше 1 МГц.
Внутренние слои многослойных плат требуют увеличения ширины на 50–100% из-за худшего теплоотвода. Например, для тока 3 А на внутреннем слое рекомендуется ширина не менее 2 мм (79 мил) при толщине меди 35 мкм. Для силовых цепей с токами свыше 10 А используют параллельные проводники или полигоны, разделённые зазорами не менее 0,5 мм, чтобы избежать перегрева и электромиграции.
При расчёте ширины учитывайте:
- Температуру окружающей среды – при +85°C допустимый ток снижается на 30–40%.
- Длину проводника – падение напряжения не должно превышать 0,1 В на метр для низковольтных цепей.
- Материал основания – FR-4 выдерживает нагрев до +130°C, керамические подложки – до +200°C.
Для прецизионных аналоговых цепей ширину выбирают с запасом, чтобы минимизировать шум и термо-ЭДС.

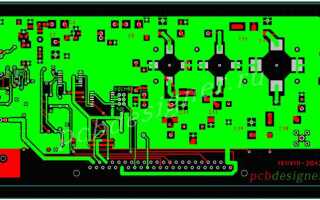

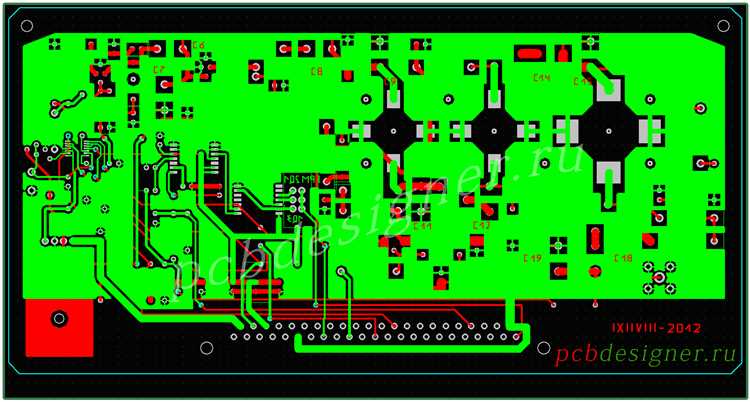

Правила размещения компонентов для упрощения трассировки
Размещение компонентов на печатной плате определяет 70–80% сложности последующей трассировки. Критически важно учитывать не только электрические связи, но и физические ограничения корпуса, тепловые режимы и требования к электромагнитной совместимости (ЭМС). Начинайте с анализа схемы: выделите функциональные блоки (питание, аналоговая часть, цифровая логика, интерфейсы) и располагайте их изолированно друг от друга, минимизируя пересечения сигнальных цепей.
- Сигнальные цепи с высоким импедансом (например, входы операционных усилителей) требуют экранирования. Размещайте их вдали от источников помех и используйте полигоны заземления вокруг критических участков.
- Компоненты с большим тепловыделением (мощные транзисторы, резисторы) располагайте на краю платы или в зонах с улучшенным теплоотводом. Обеспечьте зазор не менее 5 мм от других компонентов для естественной конвекции.
При размещении разъемов учитывайте направление подключения кабелей и механические нагрузки. Входные разъемы располагайте на одной стороне платы, выходные – на противоположной, чтобы избежать пересечения сигнальных линий. Для плат с двусторонним монтажом используйте верхний слой для компонентов с высокой плотностью (резисторы, конденсаторы), а нижний – для крупногабаритных элементов (разъемы, индуктивности).
Для плат с дифференциальными парами (USB, Ethernet, LVDS) соблюдайте правило симметрии: компоненты пары должны находиться на одинаковом расстоянии от источника сигнала, а длина проводников – отличаться не более чем на 5% (или 5 мм для частот ниже 1 ГГц). Используйте топологию «зеркального отражения» для минимизации фазовых искажений.
При работе с многослойными платами (4+ слоев) распределяйте компоненты так, чтобы критические сигналы проходили по внутренним слоям с опорными полигонами. Например, тактовые сигналы и дифференциальные пары размещайте между слоями питания и земли, обеспечивая импеданс 50 Ом ±10%. Для аналоговых цепей используйте отдельные слои с выделенными полигонами земли, избегая их пересечения с цифровыми линиями.
Минимизируйте количество переходных отверстий (vias) для высокоскоростных сигналов. Каждое отверстие вносит паразитную индуктивность ~0,5–1 нГн и емкость ~0,2–0,5 пФ, что критично для частот выше 100 МГц. Размещайте компоненты так, чтобы сигнальные цепи проходили по одному слою без переходов. Для цепей питания используйте массивы переходных отверстий (stitching vias) с шагом 5–10 мм для снижения индуктивности.
Минимизация пересечений и использование переходных отверстий
Пересечения проводников на одном слое увеличивают паразитные емкости и риск коротких замыканий, особенно при плотной компоновке. Для сигналов с частотой выше 50 МГц рекомендуется ограничивать длину параллельных участков до 5 мм, а расстояние между ними – не менее 3-кратной ширины проводника (например, 0,3 мм при ширине 0,1 мм). При трассировке дифференциальных пар используйте симметричные переходные отверстия с минимальным смещением осей, чтобы сохранить импеданс в пределах ±5%. Для аналоговых цепей избегайте пересечений с цифровыми линиями на одном слое – разносите их на разные слои с заземленным экраном между ними.
Переходные отверстия (vias) вносят индуктивность порядка 0,5–1,5 нГн и сопротивление до 0,1 Ом, что критично для высокочастотных и силовых цепей. Для снижения потерь используйте микропереходы (microvias) диаметром 0,1–0,2 мм в HDI-платах или глухие/скрытые отверстия вместо сквозных. В силовых цепях дублируйте переходы (2–4 шт. на узел) для распределения тока и снижения тепловой нагрузки. При трассировке высокоскоростных сигналов (например, PCIe, DDR) размещайте переходы на расстоянии не менее 10 мм от разъемов и микросхем, чтобы минимизировать отражения. Для снижения стоимости производства ограничивайте количество слоев с переходными отверстиями и избегайте их размещения под корпусами BGA.
Разводка цепей питания и земли с учетом помехозащищенности
Цепи питания и земли – критические элементы печатной платы, определяющие стабильность работы устройства. Для минимизации помех используйте звездообразную топологию разводки питания: от источника к каждому потребителю прокладывайте отдельные ветви, избегая последовательного подключения. Это снижает взаимное влияние компонентов и падение напряжения на длинных участках. Для высокочастотных цепей применяйте полигоны с минимальной шириной 1–2 мм, чтобы уменьшить индуктивность и сопротивление.
Разделяйте аналоговую и цифровую землю, соединяя их только в одной точке – обычно у источника питания или АЦП. Используйте ферритовые бусины (например, Murata BLM18PG121SN1) для фильтрации высокочастотных помех между доменами. Для чувствительных аналоговых цепей прокладывайте землю под сигнальными дорожками, создавая экранирующий слой, который снижает наводки от соседних трасс. Избегайте петель в цепях земли: их площадь должна быть минимальной, чтобы не образовывались антенны для электромагнитных помех.
- Для импульсных источников питания (SMPS) используйте керамические конденсаторы (X7R, 10–100 мкФ) параллельно с танталовыми (10–47 мкФ) для компенсации ESR и стабилизации напряжения.
- Для цепей с током >1 А увеличивайте ширину дорожек: 0.5 мм на 1 А для внешних слоев, 1 мм на 1 А для внутренних (при толщине меди 35 мкм).
- Используйте термобарьеры (тепловые перемычки) в полигонах питания для предотвращения перегрева и улучшения теплоотвода.
В многослойных платах выделяйте отдельные слои под питание и землю, располагая их рядом для формирования распределенной емкости. Это снижает импеданс цепей и подавляет высокочастотные шумы. Для высокоскоростных интерфейсов (например, DDR, PCIe) применяйте дифференциальные пары с согласованной длиной и импедансом 50–100 Ом. Проверяйте целостность сигналов с помощью симуляции (например, в Altium Designer или KiCad) до изготовления платы.

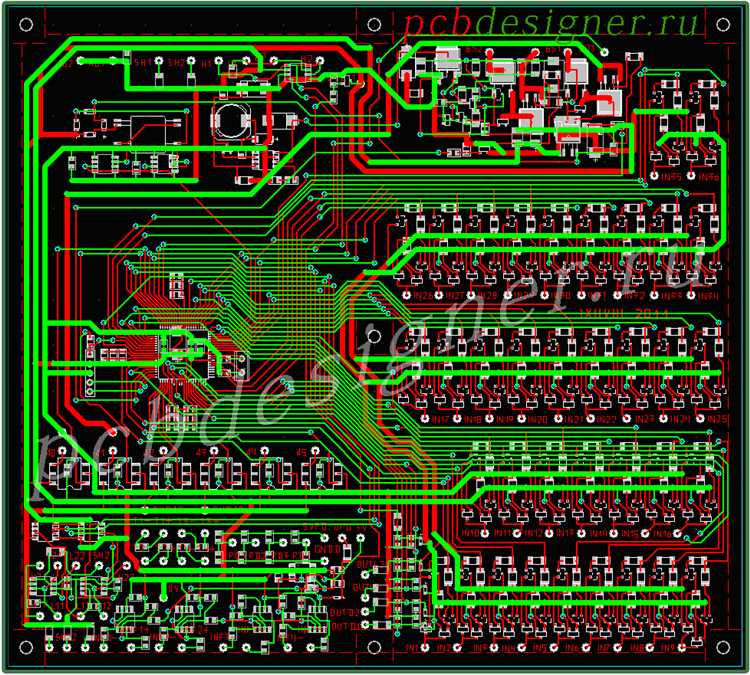

Контроль импеданса и согласование длин проводников
Для высокоскоростных сигналов (выше 50 МГц) контроль волнового сопротивления критичен: отклонение импеданса на ±10% от расчётного значения (обычно 50 Ом для однопроводных линий или 100 Ом для дифференциальных) приводит к отражениям до 5% мощности сигнала. Используйте калькуляторы импеданса (например, Saturn PCB Toolkit) для расчёта ширины проводника, зазора и толщины диэлектрика с учётом εr материала (FR-4: 4.2–4.8, Rogers RO4350B: 3.48). Для дифференциальных пар соблюдайте правило 3W: расстояние между проводниками должно быть не менее трёхкратной ширины одного проводника, чтобы минимизировать перекрёстные помехи. При трассировке на внешних слоях учитывайте влияние паяльной маски (εr ≈ 3.5), увеличивающей эффективную диэлектрическую проницаемость на 5–10%.
Согласование длин проводников в дифференциальных парах и шинах данных (например, DDR3/DDR4) требует точности до 5–10 пс (≈1.5–3 мм при скорости распространения 150–200 пс/дюйм). Используйте serpentine-трассировку с шагом изгибов не менее 3× ширины проводника и радиусом поворотов ≥2× ширины для предотвращения локальных изменений импеданса. Для сигналов с частотой выше 1 ГГц применяйте правило «длина проводника ≤ 1/10 длины волны» (например, для 2.5 ГГц – ≤12 мм), чтобы избежать резонансных эффектов. В многослойных платах размещайте критические цепи на внутренних слоях между сплошными полигонами питания/земли, обеспечивая стабильное экранирование и снижение индуктивности возвратного пути.
Проверка правил проектирования (DRC) перед финализацией платы
DRC (Design Rule Check) – автоматическая верификация платы на соответствие технологическим ограничениям производства. Запуск DRC перед финализацией исключает до 90% ошибок, связанных с минимальными зазорами, шириной проводников и переходными отверстиями. В Altium Designer, KiCad или OrCAD настройте правила в файле *.RUL или через меню Design → Rules. Для гибко-жёстких плат добавьте отдельные правила для гибких и жёстких участков с учётом допусков на изгиб.
Минимальные зазоры между проводниками зависят от класса точности производства. Для стандартного класса 3 (IPC-2221) допустимый зазор – 0,15 мм, для класса 4 – 0,1 мм. В высокочастотных цепях (свыше 1 ГГц) зазор увеличивают до 0,2–0,3 мм для снижения паразитной ёмкости. Проверяйте не только горизонтальные, но и вертикальные зазоры между слоями – особенно в многослойных платах с глухими и скрытыми переходными отверстиями.
Ширина проводников рассчитывается по току и допустимому падению напряжения. Для меди толщиной 35 мкм (1 oz) при токе 1 А минимальная ширина – 0,25 мм (IPC-2221). При 5 А требуется 1,25 мм. Для импульсных цепей учитывайте скин-эффект: на частоте 10 МГц глубина проникновения тока – 21 мкм, поэтому ширину проводников увеличивают или используют гальваническое покрытие (например, никель + золото).
Переходные отверстия (vias) проверяйте на диаметр сверления и кольцевой контакт. Минимальный диаметр сверления для механического сверла – 0,2 мм, для лазерного – 0,1 мм. Кольцевой контакт (annular ring) должен быть не менее 0,1 мм для надёжного соединения. В высокоскоростных цепях избегайте использования vias в сигнальных линиях – они вносят индуктивность до 1 нГн и ёмкость до 0,5 пФ, что критично для сигналов с фронтом менее 1 нс.
Проверка антенных эффектов актуальна для плат с тактовыми частотами выше 50 МГц. DRC должен выявлять незамкнутые проводники длиной более λ/20 (λ – длина волны сигнала). Для 100 МГц (λ = 3 м) критичная длина – 15 см. Используйте экранирующие слои или полигоны с заземлением для подавления излучения. В дифференциальных парах контролируйте разницу длин проводников – допустимое отклонение не более 5% от общей длины.
Совместимость с оборудованием SMT-линий проверяется по следующим параметрам:
— Минимальное расстояние между компонентами – 0,5 мм для корпусов 0402 и 0,8 мм для 0603.
— Отступ от края платы до компонентов – не менее 3 мм для автоматического захвата.
— Ориентация компонентов: все резисторы и конденсаторы одного номинала должны быть развёрнуты в одном направлении для упрощения пайки.
DRC должен генерировать отчёт с координатами нарушений для быстрой корректировки.
Финальный этап – ручная верификация критических цепей. Проверьте:
— Целостность цепей питания и заземления: отсутствие разрывов, минимальное сопротивление (менее 0,1 Ом для силовой земли).
— Правильность подключения дифференциальных пар: соответствие полярности, отсутствие ответвлений.
— Защитные цепи: наличие TVS-диодов на входах, резисторов ограничения тока в цепях с высоким импедансом.
Используйте функцию «Highlight Net» в САПР для визуальной проверки каждой цепи. Экспортируйте отчёт DRC в PDF и сохраняйте в архиве проекта – это сокращает время отладки при серийном производстве.
Типичные ошибки при трассировке и способы их исправления
Одна из самых распространённых ошибок – игнорирование минимальных зазоров между проводниками. Согласно IPC-2221, для сигнальных цепей с напряжением до 50 В зазор должен составлять не менее 0,15 мм, а для силовых – 0,25 мм и выше. Нарушение этих норм приводит к пробоям, особенно во влажных условиях. Исправление: используйте DRC (Design Rule Check) в САПР с предварительно заданными параметрами зазоров. Если ошибка обнаружена на готовой плате, единственный выход – фрезеровка или перетрассировка с увеличением расстояния.
Неправильное расположение полигонов земли и питания вызывает паразитные наводки и падение напряжения. Например, при трассировке аналоговых цепей (АЦП, операционные усилители) полигон земли должен быть сплошным под критичными компонентами, а не разделённым на сегменты. Для цифровых схем с высокой скоростью переключения (например, DDR3) рекомендуется использовать сетчатый полигон с шириной дорожек не менее 0,5 мм. Решение: пересмотрите топологию полигонов, объедините их в единую структуру с минимальными разрывами и добавьте переходные отверстия (vias) для выравнивания потенциалов.
- Слишком тонкие проводники для силовых цепей. При токе 1 А ширина дорожки должна быть не менее 0,5 мм (для меди 35 мкм), а при 3 А – 1,5 мм. Нарушение приводит к перегреву и деградации платы. Исправление: используйте калькуляторы ширины дорожек (например, Saturn PCB Toolkit) и увеличивайте сечение проводников или добавляйте дополнительные слои меди.
- Острые углы при поворотах дорожек. Углы 90° создают эффект «антенны», излучая помехи, и увеличивают сопротивление. Для высокочастотных цепей (свыше 100 МГц) используйте повороты под 45° или скруглённые траектории с радиусом не менее 1 мм. В САПР настройте автоматическое сглаживание углов.
Недостаточное количество переходных отверстий в полигонах питания и земли снижает эффективность экранирования. Для полигонов рекомендуется размещать vias с шагом не более 10 мм, а для высокоскоростных сигналов – с шагом 5 мм. При этом диаметр отверстия должен быть не менее 0,3 мм, а диаметр контактной площадки – 0,6 мм. Решение: добавьте дополнительные vias вручную или настройте автоматическое размещение в САПР с учётом плотности тока.
Игнорирование импеданса дорожек для дифференциальных пар (например, USB, Ethernet) приводит к отражениям сигнала и потере данных. Для дифференциальной пары с импедансом 100 Ом расстояние между проводниками должно быть строго выдержано (обычно 0,2–0,3 мм), а ширина дорожек – соответствовать расчётным значениям. Исправление: используйте инструменты расчёта импеданса (например, в Altium Designer или KiCad) и корректируйте топологию до достижения требуемых параметров. При необходимости добавляйте согласующие резисторы на концах линий.
Размещение чувствительных аналоговых цепей рядом с источниками помех (импульсные преобразователи, тактовые генераторы) вызывает наводки. Например, дорожка аналогового сигнала, проходящая параллельно дорожке тактового сигнала на расстоянии менее 1 мм, может «подхватить» помеху до 50 мВ. Решение: разделяйте аналоговые и цифровые цепи полигонами земли, увеличивайте расстояние между ними до 2–3 мм или используйте экранирующие дорожки, подключённые к земле.
