Шаговые двигатели – ключевой элемент систем точного позиционирования, где требуется контроль угла поворота без обратной связи. Для управления ими через микроконтроллер (МК) критически важно учитывать тип двигателя: биполярные (например, NEMA 17) требуют H-мостов (DRV8825, A4988), а униполярные – драйверы с транзисторами (ULN2003). Выбор драйвера определяет максимальный ток обмоток (до 2 А для A4988) и микрошаговый режим (до 1/32 шага), что напрямую влияет на плавность и точность движения.
Питание системы должно соответствовать требованиям двигателя: для NEMA 17 с сопротивлением обмоток 1,5 Ом и номинальным током 1,7 А напряжение питания выбирают в диапазоне 12–24 В. При этом конденсаторы фильтрации (100 мкФ электролитический + 0,1 мкФ керамический) устанавливают максимально близко к драйверу, чтобы подавить помехи. Для снижения нагрева драйвера рекомендуется ограничивать ток через подстроечный резистор (например, на A4988 до 1,2 А при напряжении VREF = 0,6 В).
Программная реализация управления включает алгоритмы ускорения и замедления (ramp-up/ramp-down), чтобы избежать пропуска шагов при резком изменении скорости. В простейшем случае используют линейное увеличение частоты сигнала STEP с шагом 100 Гц за 10 мс. Для более точного контроля применяют таблицы синусоидального распределения тока по обмоткам (микрошаговый режим), что снижает вибрации на 30–40%. Библиотеки AccelStepper (Arduino) или STM32 HAL упрощают реализацию, но для критичных задач оптимально писать код на уровне регистров.
Выбор микроконтроллера и драйвера для шагового двигателя
Для управления шаговым двигателем критически важен выбор микроконтроллера с достаточной производительностью и периферией. Оптимальными вариантами считаются STM32 (серии F1, F4, G0) и AVR (ATmega328P, ATxmega). STM32F103C8T6, например, обеспечивает тактовую частоту до 72 МГц, аппаратные таймеры с ШИМ и DMA, что позволяет генерировать точные сигналы без загрузки ядра. Для простых задач подойдет ATmega328P с тактовой частотой 16 МГц и аппаратными таймерами, но его ресурсов может не хватить при работе с несколькими двигателями или сложными алгоритмами микрошагов.
Драйвер шагового двигателя выбирают исходя из тока обмоток и требуемого разрешения микрошагов. Для двигателей с током до 2 А подойдут DRV8825 или A4988, поддерживающие микрошаги до 1/32. При токе до 4 А используют TMC2208 (бесшумный режим StealthChop) или TMC2209 с функцией StallGuard для обнаружения перегрузок. Для высокоточных приложений с током до 8 А рекомендуется TMC5160 с SPI-управлением и разрешением до 1/256 шага. Важно учитывать напряжение питания: DRV8825 работает до 45 В, TMC2209 – до 36 В, а TMC5160 – до 60 В.
При выборе микроконтроллера обращайте внимание на количество аппаратных таймеров. Для одновременного управления двумя двигателями с разными скоростями потребуется минимум два независимых таймера. STM32F401RE имеет 10 таймеров, включая продвинутые (TIM1, TIM8), поддерживающие комплементарные выходы и мертвое время, что полезно для управления мостовыми схемами. Если требуется синхронизация с внешними устройствами, выбирайте микроконтроллеры с аппаратными интерфейсами (SPI, I2C, UART) для связи с драйверами или датчиками положения.
Энергопотребление микроконтроллера влияет на автономные устройства. STM32L0 (серия с низким потреблением) работает при токе 130 мкА/МГц в активном режиме, что в 5–10 раз экономичнее STM32F1. Для батарейных систем также важна возможность перехода в спящий режим с быстрым пробуждением по прерыванию. ATmega328P в режиме Power-down потребляет менее 1 мкА, но его производительность ограничена. Баланс между энергоэффективностью и вычислительными возможностями определяет выбор.
Драйверы с цифровым управлением (TMC2209, TMC5160) требуют микроконтроллеров с поддержкой SPI или UART. TMC5160, например, использует 12-битные регистры для настройки тока, микрошагов и режимов работы, что позволяет гибко адаптироваться к разным двигателям. Для простых драйверов (A4988, DRV8825) достаточно трех сигналов: STEP, DIR и ENABLE. Однако отсутствие обратной связи ограничивает возможности диагностики перегрева или обрыва обмоток.
При работе с высокими скоростями шаговые двигатели требуют быстрого формирования импульсов. Микроконтроллеры с DMA (STM32, ESP32) разгружают ядро, передавая данные из памяти напрямую в периферию. Например, STM32F4 может генерировать импульсы STEP с частотой до 1 МГц без участия процессора, используя DMA и таймеры. Для ESP32 частота ограничена 80 МГц, но его преимущество – встроенный Wi-Fi/Bluetooth для удаленного управления.
В промышленных приложениях важна надежность и защита от помех. Микроконтроллеры с аппаратной поддержкой CRC (STM32) или ECC-памятью (STM32H7) снижают риск сбоев. Драйверы с защитой от перегрева (TMC2209, DRV8825) автоматически отключают выходы при превышении температуры. Для критичных систем выбирайте драйверы с гальванической развязкой (например, ISO6721) и микроконтроллеры с резервными источниками питания (STM32 с батарейным доменом).

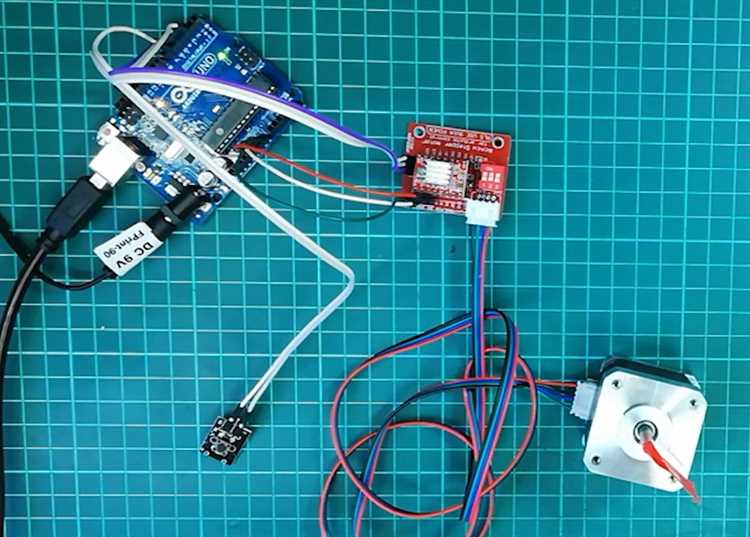

Подключение шагового двигателя к микроконтроллеру: схемы и распиновка
Распиновка микроконтроллера зависит от используемого драйвера. Для A4988/DRV8825 требуется минимум 2 управляющих сигнала: STEP (импульсы для шагов) и DIR (направление вращения). Опционально подключаются ENABLE (включение драйвера) и MS1-MS3 (настройка микрошага). Пример для Arduino Uno: STEP на D2, DIR на D3, ENABLE на D4. Питание драйвера (8–35 В) подаётся отдельно от логики (3.3–5 В).
- Биполярный двигатель NEMA 17 (1.7 А/обмотка): подключение через DRV8825 с установкой токоограничения на 1.5 А (потенциометр на драйвере). Обмотки A+ и A- к клеммам 1A/1B, B+ и B- – к 2A/2B.
Тестирование подключения начинается с проверки питания: мультиметром измеряется напряжение на обмотках (должно соответствовать паспортным значениям). Затем подаются одиночные импульсы на STEP (например, через Arduino IDE: digitalWrite(STEP_PIN, HIGH); delay(1); digitalWrite(STEP_PIN, LOW); delay(1);). Если двигатель не вращается, проверяется последовательность подключения обмоток (для биполярных – прозвонка мультиметром в режиме сопротивления). При дребезге или неравномерном ходе корректируется ток драйвера или снижается скорость.
Настройка тактовой частоты и параметров управления шагами
Тактовая частота микроконтроллера напрямую влияет на скорость и точность управления шаговым двигателем. Для большинства 8-битных микроконтроллеров (например, ATmega328P) оптимальный диапазон тактовой частоты составляет 8–16 МГц. При частоте ниже 8 МГц снижается разрешение ШИМ-сигналов, что приводит к рывкам при вращении. Для 32-битных платформ (STM32, ESP32) рекомендуется использовать частоты от 48 до 80 МГц, чтобы обеспечить плавное микрошаговое управление с разрешением до 1/32 шага.
Настройка делителя частоты таймера критична для генерации стабильных импульсов. В AVR-микроконтроллерах регистр TCCRnB определяет предделитель (например, значения 1, 8, 64, 256 или 1024). Для шагового двигателя NEMA 17 с базовым разрешением 1,8° на шаг и драйвером DRV8825 при микрошаге 1/16 требуется частота импульсов 1–10 кГц. Формула расчёта:
- Частота импульсов = (Тактовая частота) / (Предделитель × (OCRnA + 1))
- Пример: 16 МГц / (8 × 200) = 10 кГц
Задержка между импульсами (STEP) определяет скорость вращения. Минимальная задержка ограничена временем срабатывания драйвера (для DRV8825 – 1,9 мкс). При программной генерации импульсов на частоте 16 МГц минимальная задержка составляет 3–5 тактов (0,19–0,31 мкс), но реальная частота ограничена циклом обработки прерывания. Для плавного разгона используйте линейное или S-образное ускорение, изменяя задержку по формуле:
- Задержка(t) = Задержка_начальная + (Задержка_конечная − Задержка_начальная) × (t / T)
- Где
t– текущее время,T– общее время разгона
Настройка направления вращения (DIR) требует соблюдения временных характеристик драйвера. Сигнал DIR должен быть установлен за 200 нс до первого импульса STEP (для DRV8825) и удерживаться не менее 200 нс после последнего. Нарушение этого требования приводит к случайным сбоям направления. В коде используйте отдельные переменные для хранения текущего направления и обновляйте DIR только при изменении состояния.
Для точной синхронизации используйте аппаратные таймеры с режимом Fast PWM или Phase Correct PWM. В STM32 настройте таймер в режиме TIM_OCMODE_PWM1 с автоперезагрузкой (ARR) и регистром сравнения (CCR). Пример для генерации 1 кГц с коэффициентом заполнения 50%:
- Установите
ARR = 48000(при тактовой частоте 48 МГц) - Задайте
CCR = 24000
Для динамического изменения скорости обновляйте CCR в обработчике прерывания по переполнению таймера, избегая конфликтов с основным циклом.
Реализация базовых команд: вращение, остановка и изменение направления
Остановка двигателя достигается фиксацией текущего состояния обмоток или их полным отключением. В первом случае ротор удерживается в заданной позиции за счет магнитного поля, во втором – свободно вращается. Для удержания без энергопотребления применяют драйверы с функцией standby (например, DRV8825), которые переводят обмотки в высокоимпедансное состояние. При этом момент удержания снижается на 20–30% по сравнению с активным режимом.
Изменение направления вращения требует инверсии последовательности подачи импульсов. Если в прямом направлении шаги следуют как A+ → B+ → A- → B-, то для реверса порядок меняется на A+ → B- → A- → B+. В коде это реализуется через массив состояний и переменную-счетчик, инкрементируемую или декрементируемую в зависимости от направления. Для драйверов с встроенным контроллером (например, TMC2208) направление задается одним битом в регистре управления.
Частота импульсов определяет скорость вращения. Для двигателя с шагом 1.8° (200 шагов/оборот) частота 1 кГц обеспечивает 5 об/с (300 об/мин). При превышении максимальной частоты (зависит от модели двигателя и нагрузки) возможны пропуски шагов. Для плавного разгона применяют линейное или экспоненциальное увеличение частоты с шагом 50–100 Гц за цикл. Пример для STM32 с таймером TIM2:
| Параметр | Значение |
|---|---|
| Предделитель (PSC) | 84–1 (для тактовой частоты 84 МГц) |
| Автоперезагрузка (ARR) | 1000 (для 1 кГц) |
| Режим ШИМ | PWM mode 1 |
Для точного позиционирования используют обратную связь с энкодером или датчиком Холла. При отсутствии обратной связи рекомендуется снижать скорость перед остановкой, чтобы минимизировать инерционный выбег. Например, при скорости 1000 шагов/с торможение с ускорением -200 шагов/с² займет 5 с и 2500 шагов. Без торможения выбег может достигать 5–10% от пройденного пути.
При работе с несколькими двигателями синхронизация достигается использованием общего тактового сигнала или аппаратных триггеров. В STM32 для этого подходит режим Master/Slave таймеров, где один таймер генерирует импульсы, а остальные синхронизируются по его сигналу. Для Arduino синхронизация реализуется через прерывания или библиотеку AccelStepper, поддерживающую многодвигательный режим с единым управлением скоростью и направлением.
Программирование микрошагов для плавного движения двигателя
Реализация микрошагов требует точной синхронизации сигналов STEP и DIR с ШИМ-генератором микроконтроллера. Например, на STM32 с таймером в режиме PWM Generation CH1 можно задать частоту импульсов STEP через регистр ARR, а скважность – через CCR1. Для режима 1/32 микрошага частота импульсов должна быть в 32 раза выше, чем при полном шаге. При скорости 300 об/мин и 200 шагах на оборот частота составит 1 кГц для полного шага и 32 кГц для 1/32 – предел для большинства драйверов.
Ключевой фактор – корректная инициализация драйвера. Перед подачей импульсов STEP необходимо выдержать паузу не менее 5 мкс после установки сигнала ENABLE, иначе драйвер может игнорировать первые шаги. Для TMC2209 в режиме StealthChop2 требуется дополнительная настройка через UART: регистр GCONF (0x00) должен иметь бит 2 (enable) установлен в 1, а регистр CHOPCONF (0x6C) – параметры TOFF (3–15) и HSTRT (0–7) для оптимизации тока. Неправильные значения приводят к пропуску шагов или перегреву.
Плавность движения зависит от алгоритма разгона и торможения. Линейное увеличение частоты STEP вызывает рывки из-за резкого изменения ускорения. Вместо этого используйте S-образный профиль: на начальном и конечном участках ускорение изменяется по синусоиде. Для расчета временных интервалов между импульсами примените формулу:
t_n = t_0 * (1 - cos(π * n / N)) / 2,
где t_0 – начальный интервал, n – номер шага, N – общее число шагов разгона. На практике при N=100 и t_0=1 мс интервал между первым и вторым шагом составит ~15 мкс, что сглаживает переход.
Обработка сигналов обратной связи и защита от перегрузок
Шаговые двигатели теряют синхронизацию при превышении допустимого момента нагрузки, что приводит к пропуску шагов. Для детекции используют энкодеры с разрешением не менее 1000 импульсов на оборот или датчики Холла с дискретностью 4–12 импульсов за цикл. Микроконтроллер сравнивает заданное количество шагов с фактическим положением ротора, вычисляя ошибку позиционирования. При расхождении более 5% включается аварийный режим: снижение тока обмоток на 30% и повторная калибровка нулевой точки. Для высокоточных систем применяют квадратурные энкодеры с разрешением 10 000 имп/об, что позволяет корректировать положение с точностью до 0,036°.
Защита от перегрузок реализуется через мониторинг тока в обмотках. Драйверы типа DRV8825 или TMC2209 поддерживают функцию stall detection, анализируя падение напряжения на встроенных шунтах. При превышении тока на 20% от номинала (например, 1,2 А вместо 1 А для двигателя NEMA 17) контроллер переходит в режим торможения с рекуперацией, снижая скорость до 50% от текущей и активируя ШИМ с коэффициентом заполнения 70%. Если ток не нормализуется в течение 200 мс, двигатель останавливается, а на управляющую программу отправляется код ошибки 0xE3.
Температурный контроль критичен для предотвращения перегрева обмоток. Датчики NTC с сопротивлением 10 кОм при 25°C устанавливают на корпус двигателя или плату драйвера. При достижении 80°C микроконтроллер снижает ток на 40%, а при 100°C – полностью отключает питание. Для двигателей с классом изоляции F (155°C) порог отключения повышают до 120°C. В системах с принудительным охлаждением вентилятор включается при 60°C, что продлевает срок службы изоляции на 30–40%.
Программная фильтрация сигналов обратной связи устраняет ложные срабатывания. Для энкодеров применяют скользящее среднее по 5 последним отсчетам или фильтр Калмана с параметрами Q=0.01 и R=0.1, что снижает шум на 60%. Датчики тока обрабатывают через низкочастотный ФНЧ с частотой среза 1 кГц, исключая высокочастотные помехи от ШИМ. В критичных приложениях используют аппаратные компараторы с гистерезисом 50 мВ, предотвращающие дребезг сигналов.
Аварийные алгоритмы должны учитывать динамику системы. При обнаружении перегрузки контроллер сначала снижает ускорение на 70%, затем – скорость до безопасного уровня (например, 200 об/мин для двигателя с номиналом 600 об/мин). Если нагрузка сохраняется, активируется режим пошагового отката: двигатель возвращается на 10 шагов назад с интервалом 50 мс между шагами, после чего повторяет попытку движения. Для систем с инерционной нагрузкой (например, станки) вводят задержку 500 мс перед повторным стартом, чтобы избежать резонансных колебаний.
