Кривой руль на мотоцикле – не просто эстетическая проблема. Даже небольшое отклонение в 2–3 мм от оси может вызвать вибрацию на скорости выше 80 км/ч, ухудшить управляемость и ускорить износ подшипников рулевой колонки. Чаще всего деформация возникает после падений, ударов о бордюры или неаккуратной транспортировки. Если руль смещён более чем на 5 мм, езда становится опасной: мотоцикл начинает тянуть в сторону, а на высоких скоростях возможна потеря контроля.
Перед началом работ проверьте руль на биение с помощью лазерного уровня или простого отвеса. Зафиксируйте мотоцикл на центральной подножке или подъёмнике, чтобы переднее колесо свободно вращалось. Вращайте руль на 360° и наблюдайте за отклонением: если биение превышает 1 мм, требуется правка. Для точной диагностики используйте штангенциркуль – измерьте расстояние от концов руля до рамы в четырёх точках (верх, низ, лево, право). Разница более 2 мм указывает на необходимость вмешательства.
Для правки потребуется гидравлический пресс с усилием не менее 5 тонн, набор оправок из мягкого металла (алюминий, медь) и деревянные бруски для равномерного распределения нагрузки. Никогда не используйте молоток напрямую – ударная нагрузка может привести к трещинам в трубе руля, особенно если он изготовлен из алюминиевого сплава 6061-T6 или 7075. Перед началом работ снимите все навесные элементы (рычаги, зеркала, тросы), чтобы избежать их повреждения. Если руль имеет хромированное покрытие, оберните его малярным скотчем для защиты от царапин.
Установите руль в пресс так, чтобы точка максимального изгиба находилась под пуансоном. Начинайте с минимального давления (0,5 тонны) и постепенно увеличивайте усилие, проверяя результат после каждого подхода. Для алюминиевых рулей оптимальная температура правки – 150–180°C: нагрейте зону деформации строительным феном или газовой горелкой, чтобы снизить риск образования микротрещин. После правки обязательно проведите магнитопорошковую дефектоскопию или ультразвуковой контроль, если руль эксплуатируется в экстремальных условиях (спортивные мотоциклы, эндуро).
Если руль не поддаётся правке или имеет видимые трещины, замените его. При выборе нового обратите внимание на материал: стальные рули (например, из стали 4130) прочнее алюминиевых, но тяжелее на 30–40%. Для городских мотоциклов подойдут алюминиевые рули диаметром 22,2 мм, для кроссовых – 28,6 мм с усиленными стенками. После установки отбалансируйте руль с помощью грузиков, чтобы исключить вибрацию на высоких оборотах.
Какие инструменты понадобятся для выпрямления руля
Основной инструмент – гидравлический пресс с усилием не менее 5 тонн. Подойдет как стационарный, так и переносной с регулируемыми опорами. Для точной работы потребуются металлические проставки: цилиндрические диаметром 20–30 мм и плоские толщиной 5–10 мм. Без них прикладываемое усилие распределится неравномерно, что приведет к дополнительным деформациям. Также необходим динамометрический ключ с диапазоном 20–100 Н·м для контроля момента затяжки крепежа после выпрямления.
Для фиксации руля в процессе работы используйте струбцины с шириной губок от 50 мм и усилием сжатия не менее 200 кг. Альтернатива – тиски с мягкими накладками из меди или алюминия, чтобы не повредить поверхность. Измерительный инструмент: штангенциркуль с глубиномером (точность 0,05 мм) и строительный уровень с магнитной основой. Уровень поможет выставить руль строго горизонтально, а штангенциркуль – проверить симметричность изгибов.
Дополнительно пригодятся молоток с бойком из мягкого металла (латунь, медь) и набор оправок для локального воздействия на деформированные участки. Если руль алюминиевый, потребуется газовая горелка с регулировкой пламени для предварительного нагрева зоны деформации до 150–200°C – это снизит риск трещин. Для стальных рулей достаточно прогрева строительным феном до 100°C.
Как определить степень искривления руля перед работой
Первым шагом станет визуальный осмотр руля в сборе. Установите мотоцикл на центральную подставку или подкатной домкрат, чтобы переднее колесо свободно вращалось. Проверьте руль на наличие явных изгибов, сравнивая его положение относительно вилки и рамы. Обратите внимание на симметрию зазоров между рулевой трубой и траверсами – разница более 2 мм указывает на деформацию.
Используйте лазерный уровень или строительный отвес для точной оценки. Закрепите лазер на рулевой трубе так, чтобы луч проходил параллельно оси вилки. Прокрутите руль на 180 градусов и замерьте отклонение луча от исходной линии. Если смещение превышает 3 мм на метр длины, искривление требует коррекции.
Проверьте биение руля с помощью индикатора часового типа. Установите индикатор на магнитной стойке, закрепив его на вилке или траверсе. Наконечник индикатора уприте в поверхность рулевой трубы. Медленно вращайте руль, фиксируя показания. Допустимое биение – не более 0,5 мм; превышение этого значения говорит о необходимости правки.
Оцените работу рулевого механизма в динамике. Разгоните мотоцикл до 30–40 км/ч на ровной площадке и отпустите руль на 2–3 секунды. Если мотоцикл уводит в сторону без воздействия водителя, причиной может быть искривление руля или вилки. Повторите тест на разных скоростях, чтобы исключить влияние ветра или неровностей покрытия.
Сравните длину тросов и шлангов с обеих сторон руля. Неравномерное натяжение или перекручивание троса газа, сцепления или тормозного шланга часто свидетельствует о смещении рулевой трубы. Замерьте расстояние от концов руля до точек крепления тросов – разница более 5 мм указывает на деформацию.
Проверьте углы установки колеса. Искривленный руль может влиять на схождение или развал переднего колеса. Используйте специальный стенд или самодельный шаблон для замера углов. Угол схождения должен составлять 0–2 мм, а развал – 0–1 градус. Отклонения от этих значений требуют диагностики рулевого узла.
Зафиксируйте результаты измерений. Запишите показания индикатора, отклонения лазерного луча и визуальные наблюдения. Эти данные помогут оценить эффективность правки после выполнения работ и избежать повторных ошибок при сборке.

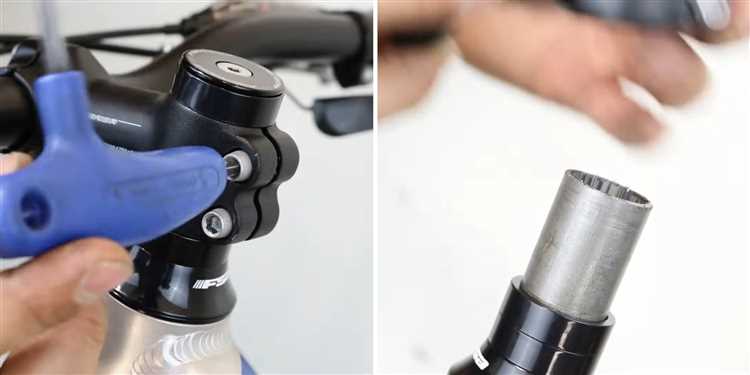

Пошаговая разборка рулевой колонки для доступа к рулю
Последовательность действий:
- Снимите передний обтекатель и пластиковые панели, закрывающие рулевую колонку. Обычно они крепятся на винтах под шестигранник или защёлках – аккуратно подденьте их пластиковыми клиньями, чтобы не сломать фиксаторы. Отложите детали в порядке снятия, чтобы упростить сборку.
- Открутите гайку крепления верхнего мостика (траверсы) – она расположена по центру рулевой колонки, часто под резиновой заглушкой. Используйте торцевую головку на 17 мм и удерживайте руль от проворачивания, зафиксировав переднее колесо или вставив деревянный брусок между вилкой и рамой.
- Ослабьте болты крепления нижнего мостика (обычно 10 или 12 мм) и снимите верхний мостик вместе с рулём. Если руль не снимается, постучите по нему резиновым молотком – не используйте металлические инструменты, чтобы не деформировать посадочное место.
- Проверьте состояние подшипников рулевой колонки: вращайте вилку руками – люфт или заедание указывают на износ. При необходимости замените подшипники, предварительно отметив положение регулировочных шайб для точной сборки.
После снятия руля осмотрите шлицы на валу и ответной части руля – задиры или коррозия могут потребовать обработки мелкой наждачной бумагой (зернистость 400–600) или замены деталей. Смажьте резьбу болтов крепления мостиков медной пастой перед сборкой, чтобы предотвратить прикипание. Затягивайте гайки и болты в два этапа: сначала до упора, затем с усилием, указанным в мануале (обычно 25–35 Н·м для верхнего мостика, 18–25 Н·м для нижнего).
Методы выравнивания руля с помощью рычагов и тисков
Тиски подходят для работы с рулями из алюминиевых сплавов или стали, если деформация локализована в одном месте. Зажмите руль в тисках так, чтобы повреждённый участок находился между губками, но не перетягивайте – максимальное усилие не должно превышать 50–70 Н·м для алюминия и 100–120 Н·м для стали. Перед началом работы нагрейте место изгиба строительным феном до 100–150°C (для алюминия) или 200–250°C (для стали), чтобы снизить риск трещин. После нагрева медленно сжимайте тиски, проверяя прямолинейность каждые 2–3 мм хода.
При работе с рычагами или тисками обязательно демонтируйте все навесные элементы (ручки, зеркала, тросы), чтобы избежать их повреждения. Если руль имеет сложную геометрию (например, перегиб в двух плоскостях), разделите процесс на этапы: сначала устраните основной изгиб, затем корректируйте вторичные деформации. Для контроля используйте лазерный уровень или натянутую нить, закреплённую на концах руля – это позволит выявить отклонения менее 1 мм.
После выравнивания проверьте руль на наличие микротрещин с помощью магнитопорошковой дефектоскопии (для стали) или капиллярного контроля (для алюминия). Если обнаружены дефекты, замените деталь – дальнейшая эксплуатация может привести к разрушению под нагрузкой. Для фиксации результата проведите термообработку: нагрейте руль до 180–200°C (алюминий) или 300–350°C (сталь) и дайте остыть на воздухе, чтобы снять внутренние напряжения.
Как проверить соосность руля после выпрямления
Установите мотоцикл на центральную подножку или подъемник, обеспечив устойчивое положение. Зафиксируйте переднее колесо строго перпендикулярно земле с помощью лазерного уровня или строительного угольника – отклонение не должно превышать 0,5 мм на 30 см длины вилки. Проверьте расстояние от концов руля до передней шины: разница в замерах с левой и правой стороны не должна быть больше 1–2 мм. Если значения отличаются сильнее, руль смещен относительно оси вилки.
Используйте штангенциркуль для контроля симметрии креплений руля к траверсе. Замерьте расстояние от центра рулевой колонки до точек крепления клипс или зажимов с обеих сторон – допустимое отклонение не более 0,3 мм. При наличии регулировочных шайб или эксцентриков проверьте их положение: смещение даже на 0,1 мм может вызвать биение руля на скорости свыше 80 км/ч.
Прокатитесь на мотоцикле по прямой на скорости 40–50 км/ч, отпустив руль на 2–3 секунды. Если мотоцикл уводит в сторону, проблема в соосности – проверьте угол наклона вилки (должен совпадать с заводскими параметрами ±0,1°) и затяжку подшипников рулевой колонки (момент затяжки для большинства моделей – 25–35 Н·м). Для точной диагностики используйте динамометрический ключ и инклинометр.
Особенности работы с алюминиевыми и стальными рулями
Алюминиевые рули (например, из сплавов 6061-T6 или 7075-T6) легче стальных на 30–40%, но склонны к усталостным трещинам при многократных деформациях. При выпрямлении используйте гидравлический пресс с усилием не более 2–3 тонн – превышение нагрузки приводит к необратимому ослаблению структуры. Перед правкой нагрейте зону изгиба до 150–180°C строительным феном: это снизит риск микротрещин. После выпрямления проверьте руль на наличие волосяных трещин с помощью магнитопорошковой дефектоскопии или ультразвукового контроля – визуального осмотра недостаточно.
Стальные рули (обычно из хромомолибденовой стали 4130) выдерживают большие нагрузки, но требуют точного расчёта усилия при правке. Для рулей диаметром 22–25 мм оптимальное усилие пресса – 4–5 тонн, при этом фиксируйте руль в трёх точках: по краям и в центре изгиба. Избегайте нагрева выше 300°C – это снижает прочность стали на 15–20%. После выпрямления проведите нормализацию: нагрейте до 850–900°C, выдержите 10–15 минут и охладите на воздухе. Это восстановит исходную структуру металла и предотвратит хрупкость.
Ключевое отличие при работе с материалами – скорость деформации. Алюминий правьте плавно, с шагом 0,5–1 мм за подход, иначе он «потечёт» и потеряет форму. Сталь допускает более резкие корректировки, но после каждого этапа давайте металлу остыть до комнатной температуры. Для контроля геометрии используйте лазерный уровень или шаблон из фанеры толщиной 10 мм – зазоры более 1 мм указывают на необходимость повторной правки. Запрещается править рули с закалёнными участками (например, в местах сварки): это приводит к мгновенному разрушению.
Сборка рулевой колонки и регулировка подшипников
Перед сборкой очистите посадочные поверхности рулевой колонки и подшипников от старой смазки и грязи. Нанесите тонкий слой консистентной смазки (например, Lithium Grease NLGI 2) на обоймы подшипников и дорожки качения. Установите нижний подшипник в стакан рамы, убедившись, что он сел без перекосов – проверьте это пальцами, вращая обойму. Верхний подшипник монтируется после установки рулевой колонки в стакан, при этом важно контролировать усилие затяжки: превышение момента в 10–15 Н·м может привести к деформации сепаратора.
Для регулировки подшипников используйте динамометрический ключ. Затяните верхнюю гайку рулевой колонки до момента 5–7 Н·м, затем ослабьте на четверть оборота. Проверьте люфт, покачивая вилку вперед-назад: допустимое смещение – не более 0,1–0,2 мм. Если люфт сохраняется, подтяните гайку с шагом в 1/8 оборота, повторяя проверку. Избыточная затяжка вызовет сопротивление при повороте руля, недостаточная – стук и ускоренный износ.
После регулировки зафиксируйте гайку стопорной шайбой или контргайкой, если конструкция это предусматривает. Проверьте вращение руля: он должен поворачиваться плавно, без заеданий и рывков. Если мотоцикл оснащен гидравлическими тормозами, убедитесь, что шланги не перекручены и не натянуты – это может создать ложное ощущение сопротивления в рулевой колонке.
Тестовая поездка и финальная проверка геометрии руля
После выпрямления руля проведите тестовую поездку на скорости не выше 40–50 км/ч по ровному участку дороги без интенсивного движения. Первые 200–300 метров двигайтесь по прямой, удерживая руль свободно, без усилий. Если мотоцикл тянет в сторону, остановитесь и проверьте:
- Симметричность затяжки болтов крепления руля (момент затяжки для алюминиевых клипс – 12–15 Н·м, для стальных – 18–22 Н·м).
- Отсутствие перекоса в траверсах (измерьте расстояние от края траверсы до торца рулевой трубы с обеих сторон – разница не должна превышать 0,5 мм).
- Соосность колеса и руля (визуально или с помощью лазерного уровня, приложенного к переднему колесу и рулю).
На скорости 60–70 км/ч выполните серию плавных поворотов с углом наклона не более 15 градусов. Обратите внимание на реакцию мотоцикла: руль должен возвращаться в нейтральное положение без рывков или задержек. Если наблюдается «залипание» или неравномерное сопротивление, проверьте:
- Состояние подшипников рулевой колонки (люфт недопустим, при покачивании передней вилки вверх-вниз не должно быть стуков).
- Равномерность смазки в подшипниках (используйте консистентную смазку типа Mobilgrease XHP 222).
- Отсутствие деформации перьев вилки (измерьте длину перьев от нижнего мостика до оси колеса – разница не более 1 мм).
При торможении передним тормозом на скорости 30–40 км/ч мотоцикл должен сохранять прямолинейное движение. Если руль уводит в сторону, проверьте:
- Давление в шинах (разница между левым и правым колесом не более 0,1 атм).
- Состояние тормозных колодок (износ не более 70%, равномерность прилегания к диску).
- Биение тормозного диска (допустимое значение – до 0,15 мм, измеряется индикатором часового типа).
После поездки осмотрите руль на предмет новых деформаций. Используйте металлическую линейку длиной 500 мм и щуп толщиной 0,05 мм: приложите линейку к поверхности руля в нескольких точках (центр, края, места крепления) и проверьте зазоры. Допустимое отклонение – не более 0,2 мм на 300 мм длины. Если обнаружены неровности, повторите правку с уменьшением усилия на 20–30% от первоначального.
Для финальной проверки геометрии зафиксируйте мотоцикл на центральной подставке, вывесив переднее колесо. Установите лазерный уровень на ось руля и направьте луч на стену на расстоянии 3–4 метра. Вращайте руль из крайнего левого в крайнее правое положение – луч должен описывать прямую линию без изломов. Допустимое отклонение – не более 2 мм на 1 метр расстояния. При превышении этого значения требуется повторная регулировка траверс или замена руля.
Запишите результаты проверки: скорость увода, угол отклонения при торможении, величину биения руля. Сравните данные с заводскими допусками (например, для Yamaha R1 2015 года: увод при торможении – 0°, биение руля – 0,1 мм). Если показатели в норме, проведите повторную поездку через 500 км для подтверждения стабильности геометрии.
