Ремень ГРМ на Лада Гранта с 8-клапанным двигателем (модели 11183, 11186 или 21116) – критический элемент, от состояния которого зависит работоспособность мотора. Завод-изготовитель устанавливает регламент замены каждые 75 000 км, но реальный ресурс может сократиться до 40 000–50 000 км при агрессивной эксплуатации или низком качестве детали. Пренебрежение проверкой приводит к обрыву ремня, что на этих двигателях гарантированно вызывает загиб клапанов и дорогостоящий ремонт.
Первые признаки износа ремня ГРМ – трещины на внутренней поверхности, расслоение корда, замасливание или истирание зубьев. На Гранте с 8 клапанами доступ к ремню осложнен конструкцией двигателя: для осмотра потребуется снять верхний пластиковый кожух (крепление на двух болтах М6) и переднее правое колесо с подкрылком. Проверку проводят при холодном моторе, предварительно выставив поршень первого цилиндра в ВМТ по меткам на шкиве коленвала и крышке ГРМ.
Особое внимание уделяют натяжному ролику: его подшипник не должен издавать шум или люфт при вращении. Если при нажатии на ремень пальцем он прогибается более чем на 5–7 мм (при усилии 10 кгс), требуется регулировка натяжения. Для этого используют специальный ключ 67.7812.9573-01 или шестигранник на 6 мм, вращая ролик против часовой стрелки до совпадения меток на его корпусе. После проверки обязательно прокрутите коленвал на два оборота и повторно сверьте метки – ошибка в установке приведет к нарушению фаз газораспределения.
Какие инструменты нужны для осмотра ремня ГРМ
Для проверки ремня ГРМ на Лада Гранта с 8-клапанным двигателем потребуется минимальный набор инструментов, но каждый из них критически важен. Основной – ключ на 10 мм (головка или рожковый) для снятия защитного кожуха ремня. Без него доступ к ремню невозможен. Дополнительно понадобится ключ на 17 мм для ослабления натяжного ролика, если потребуется проверка натяжения или замена ремня. Для точной оценки состояния зубцов и поверхности ремня используйте фонарик с узким лучом – стандартные светодиодные модели подойдут.
Измерительные инструменты помогут выявить скрытые дефекты. Штангенциркуль с точностью до 0,1 мм нужен для проверки глубины трещин на зубцах ремня – допустимая величина не более 0,5 мм. Линейка металлическая длиной 300 мм пригодится для оценки вытяжения ремня: отклонение от заводских параметров (137 зубцов, длина 1295 мм) более чем на 5 мм указывает на необходимость замены. Для контроля натяжения используйте динамометрический ключ с диапазоном 2–10 Н·м – усилие натяжения должно составлять 3,5–4,5 Н·м.
- Отвертка с плоским жалом (ширина 5 мм) – для фиксации шкива коленвала при проверке меток ГРМ.
- Монтажная лопатка (или большая отвертка) – для временного блокирования маховика через технологическое отверстие в картере сцепления.
- Набор щупов (0,05–1 мм) – для проверки зазора между ремнем и натяжным роликом (норма – 0,1–0,3 мм).
- Магнитная подставка с зеркалом – для осмотра обратной стороны ремня без демонтажа.
Не пренебрегайте средствами защиты. Перчатки нитриловые предотвратят попадание масла и грязи на ремень, что исказит результаты осмотра. Защитные очки обязательны при работе с натяжным роликом – возможен отскок пружины. Для фиксации автомобиля на подъемнике или домкрате используйте страховочные стойки – стандартные «козлы» не обеспечивают достаточной устойчивости. При отсутствии подъемника работайте на ровной площадке с включенным ручным тормозом и подложенными под колеса противооткатными упорами.
Как правильно снять защитный кожух ремня ГРМ
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание. На Лада Гранта с 8-клапанным двигателем защитный кожух ремня ГРМ состоит из двух частей: верхней и нижней. Верхняя крепится тремя болтами под ключ на 10 мм, нижняя – двумя болтами того же размера. Подготовьте торцевую головку с удлинителем, так как доступ к некоторым креплениям ограничен.
Снимите правое переднее колесо и подкрылок для удобства доступа к нижней части кожуха. Если установлен брызговик двигателя, демонтируйте его, открутив четыре самореза крестовой отвёрткой. Обратите внимание: нижний болт кожуха часто закисает из-за попадания грязи – используйте проникающую смазку (например, WD-40) за 10–15 минут до откручивания.
Верхнюю часть кожуха удерживают три болта: два спереди и один сзади, ближе к блоку цилиндров. Первый болт расположен рядом с натяжным роликом, второй – у шкива коленвала. Третий болт скрыт за генератором – для его откручивания потребуется ключ с карданным шарниром или гибкий удлинитель. Не прилагайте чрезмерных усилий: болты изготовлены из мягкого металла и могут сорваться.
После снятия верхней части кожуха осмотрите состояние ремня ГРМ на предмет трещин, расслоений или масляных пятен. Нижняя часть крепится двумя болтами: один находится у шкива коленвала, второй – ближе к масляному поддону. Для доступа к нижнему болту может потребоваться слегка приподнять двигатель домкратом, подложив деревянный брусок под поддон для безопасности.
При демонтаже нижнего кожуха будьте осторожны с датчиком положения коленвала (ДПКВ), расположенным рядом с шкивом. Его проводка легко повреждается – отсоедините разъём заранее, потянув фиксатор вверх. Кожух снимается движением вниз и на себя, так как его форма повторяет контуры шкива. Если деталь не поддаётся, проверьте, не осталось ли незамеченных креплений.
Очистите посадочные места кожуха от грязи и остатков старого герметика, если он использовался. Особое внимание уделите канавкам под уплотнительные резинки – их повреждение приведёт к попаданию пыли и влаги на ремень. Для очистки используйте ветошь без ворса и пластиковый скребок, чтобы не поцарапать поверхности.
Перед обратной установкой проверьте целостность резиновых уплотнителей кожуха. Если они потрескались или деформировались, замените их – артикул оригинальной прокладки 21116-1006140-00. При установке нижней части кожуха сначала заведите её за шкив коленвала, затем совместите отверстия под болты. Затягивайте крепления равномерно, начиная с нижнего, чтобы избежать перекоса.
После сборки запустите двигатель и убедитесь в отсутствии посторонних шумов. Если слышен металлический лязг или свист, проверьте правильность установки кожуха – возможно, он задевает за шкивы или ремень. Повторно осмотрите все крепления: болты должны быть затянуты с моментом 8–10 Н·м, чтобы исключить самопроизвольное ослабление.

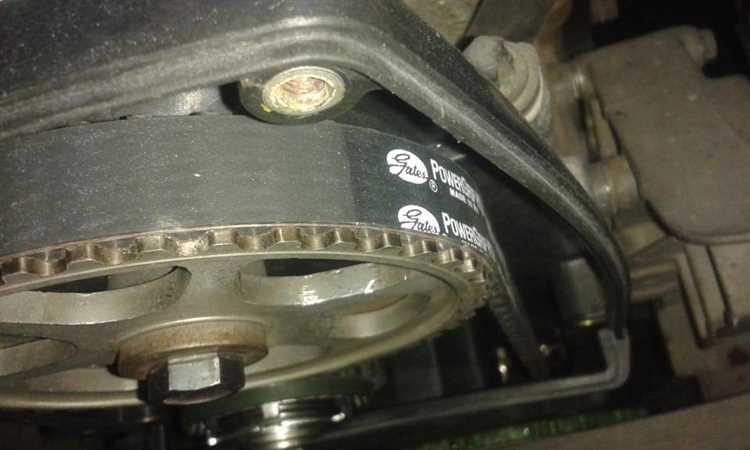

На что обращать внимание при визуальном осмотре ремня
Второй критерий – боковые кромки. Нормальная ширина ремня для Гранты – 25,4 мм. Если края растрёпаны или имеют заусенцы, это указывает на перекос шкивов или несоосность натяжного ролика. Допустимый износ кромок – не более 1 мм по всей длине. При превышении этого значения ремень подлежит замене, даже если остальные параметры в норме.
Трещины и расслоения на поверхности – прямой сигнал к замене. На ремне не должно быть продольных или поперечных разрывов, даже микроскопических. Особенно опасны трещины у основания зубьев: они приводят к обрыву под нагрузкой. Проверяйте ремень под хорошим освещением, используя фонарик и зеркало для осмотра труднодоступных участков.
Последний пункт – следы масла или технических жидкостей. Даже небольшое пятно масла на ремне снижает его ресурс на 30–50%. Если обнаружены подтёки, устраните их источник (сальники распредвала, коленвала или помпы) и замените ремень. Резина, пропитанная маслом, теряет эластичность и становится хрупкой, что ускоряет разрушение материала.
Как проверить натяжение ремня ГРМ без специальных приборов
На Лада Гранта с 8-клапанным двигателем натяжение ремня ГРМ проверяется вручную на участке между шестерней распредвала и роликом натяжителя. Ухватите ремень большим и указательным пальцами в средней точке этого пролета и попробуйте скрутить его на 90 градусов. Правильно натянутый ремень должен поворачиваться с усилием, но не более чем на четверть оборота (около 45 градусов от исходного положения). Если ремень проворачивается свободно или, наоборот, не поддается скручиванию – требуется регулировка. Дополнительно оцените прогиб ремня под давлением пальца: допустимое значение – 5–7 мм при нажатии с силой 10 кгс (примерно усилие среднего нажатия).
Проверку проводите только на холодном двигателе, предварительно сняв верхнюю защитную крышку ГРМ. Осмотрите ремень на наличие трещин, расслоений или замасливания – даже при правильном натяжении такие дефекты требуют немедленной замены. Если ремень издает свист при запуске или на холостых оборотах, это косвенный признак ослабления натяжения. В этом случае повторно оцените скручивание и прогиб, а при необходимости подтяните ремень, вращая натяжной ролик по часовой стрелке до достижения требуемых параметров, затем зафиксируйте его болтом.
Признаки износа и повреждений ремня ГРМ
На Лада Гранта с 8-клапанным двигателем ремень ГРМ требует внимания при появлении следующих симптомов:
- Трещины на поверхности – мелкие или глубокие разрывы, особенно на зубчатой стороне, указывают на старение материала. При пробеге свыше 60 000 км риск обрыва возрастает в 3–4 раза.
- Расслоение корда – нити корда, выступающие по краям ремня, сигнализируют о критическом износе. Допустимый предел – не более 2–3 нитей на 10 см длины.
- Износ зубьев – сглаженные или выкрошенные зубья приводят к проскальзыванию, что нарушает фазы газораспределения. Проверяйте высоту зубьев: минимально допустимая – 1,5 мм.
- Замасливание – даже незначительные следы масла или антифриза снижают ресурс ремня на 30–50%. Источник утечки (сальники, прокладки) устраняйте немедленно.
- Шум при работе двигателя – свист или скрежет на холодную часто вызваны растяжением ремня или износом натяжного ролика. Замените ролик при люфте свыше 0,5 мм.
При обнаружении хотя бы одного из перечисленных признаков ремень ГРМ подлежит замене вне зависимости от пробега. На Гранте с 8-клапанным мотором (11186, 11189) обрыв ремня не приводит к загибу клапанов, но вызывает остановку двигателя и риск повреждения водяного насоса. Интервал проверки – каждые 15 000 км, замена – не реже 75 000 км или раз в 5 лет (что наступит раньше). Используйте только оригинальные ремни (артикул 21116-1006040-00) или аналоги от Gates (5670XS) – они выдерживают на 20% больше циклов нагрузки.
Как определить пробег и срок службы ремня на Гранте
На Лада Гранта с 8-клапанным двигателем ремень ГРМ рекомендуется менять каждые 75 000 км пробега или через 5 лет эксплуатации – в зависимости от того, что наступит раньше. Эти значения указаны в регламенте ТО АвтоВАЗа, но реальный срок службы может сократиться при агрессивной езде, частых холодных пусках или эксплуатации в условиях повышенной запыленности. Для точного определения пробега ремня проверьте сервисную книжку: если замена не фиксировалась, ориентируйтесь на дату выпуска автомобиля или последнее ТО. При отсутствии документов осмотрите ремень визуально – трещины, расслоения, замасливание или выкрашивание зубьев сигнализируют о необходимости замены независимо от пробега.
Если автомобиль покупался с рук, учитывайте, что предыдущий владелец мог сбросить одометр или не соблюдать регламент. В таких случаях проверьте состояние сопутствующих элементов: натяжной ролик не должен издавать шумов или люфтить, а помпа – подтекать. При пробеге свыше 100 000 км без замены ремня риск обрыва резко возрастает – даже если визуально он выглядит целым. Для двигателей ВАЗ-11186 (87 л.с.) обрыв ремня приводит к загибу клапанов, поэтому при малейших сомнениях в истории обслуживания ремень и ролики лучше заменить превентивно.
Что делать, если обнаружены трещины или расслоения
При выявлении трещин или расслоений на ремне ГРМ Лада Гранта с 8-клапанным двигателем немедленно прекратите эксплуатацию автомобиля. Даже незначительные повреждения могут привести к обрыву ремня на ходу, что вызовет столкновение клапанов с поршнями и последующий дорогостоящий ремонт двигателя. На моделях с мотором 11186 (87 л.с.) или 11183 (82 л.с.) замена ремня требуется каждые 75 000 км, но при обнаружении дефектов интервал сокращается до нуля – дальнейшая езда недопустима.
Действуйте по следующему алгоритму:
- Закажите оригинальный ремень ГРМ (артикул 21080-1006040-82 для 11183 или 21116-1006040-00 для 11186) или аналог от проверенных производителей: Gates (5670XS), Contitech (CT 1137), Bosch (1 987 949 686). Избегайте дешевых подделок – они часто не выдерживают заявленного ресурса.
- Проверьте состояние роликов натяжителя (артикул 21126-1006135-00) и обводного ролика (21126-1006136-00). При наличии люфта, шума или следов износа замените их одновременно с ремнем – это предотвратит повторный демонтаж ГРМ в ближайшем будущем.
- Установите новый ремень строго по меткам на шкивах коленвала и распредвала. На двигателе 11186 метка на шкиве распредвала должна совпасть с выступом на задней крышке ГРМ, а на коленвале – с меткой на масляном насосе. После установки проверните коленвал на два оборота вручную и убедитесь в точном совпадении меток.
- Если трещины обнаружены на раннем этапе (до 50 000 км), проанализируйте условия эксплуатации: частые запуски в мороз, агрессивный стиль вождения или попадание масла/антифриза на ремень ускоряют износ. Устраните первопричину, чтобы продлить срок службы нового комплекта.
