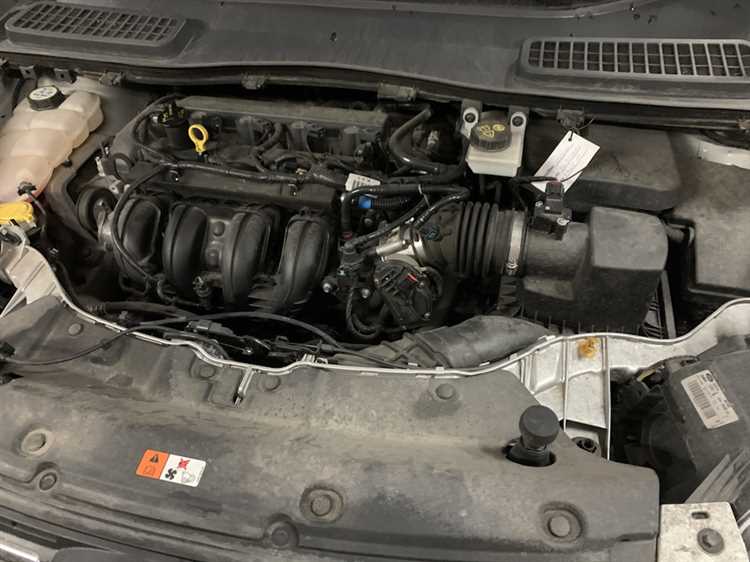

Турбонаддув на Ford Kuga II (2012–2019) реализован на базе двигателей семейства EcoBoost, преимущественно 1.6 и 2.0 литра. В основе системы лежит турбокомпрессор с регулируемой геометрией лопаток (VGT – Variable Geometry Turbocharger) на моторах 2.0 TDCi и классический турбонагнетатель с перепускным клапаном на бензиновых агрегатах. Ключевая особенность – интеграция с системой непосредственного впрыска топлива и охлаждением наддувочного воздуха через интеркулер.
На бензиновых версиях (например, 1.6 EcoBoost 182 л.с.) турбина работает в диапазоне 1500–5500 об/мин, обеспечивая максимальное давление наддува до 1,2 бар. Компрессор приводится в действие выхлопными газами, раскручивающими крыльчатку до 150 000 об/мин. Для предотвращения турбоямы используется перепускной клапан (wastegate), который сбрасывает избыточное давление при достижении заданных параметров. На дизельных моторах (2.0 TDCi) система VGT динамически изменяет угол атаки лопаток, оптимизируя поток газов и снижая инерционность на низких оборотах.
Слабые места турбины на Куга 2 поколения – засорение маслопроводов и износ подшипников скольжения из-за некачественного масла или нарушения интервалов замены. Рекомендуется использовать синтетическое масло 5W-30 с допуском Ford WSS-M2C948-B и менять его каждые 7 500–10 000 км. При появлении сизого дыма из выхлопной трубы или падении мощности первым делом проверяют герметичность впускного тракта и состояние интеркулера – трещины в его корпусе приводят к подсосу воздуха и нестабильной работе турбины.
Для продления ресурса турбокомпрессора избегайте резких нагрузок на холодном двигателе. После запуска дайте мотору прогреться 30–60 секунд, а перед остановкой – поработать на холостых 1–2 минуты, чтобы турбина остыла. На дизельных версиях особое внимание уделяйте состоянию сажевого фильтра (DPF) – его засорение увеличивает противодавление в выхлопной системе, что негативно сказывается на работе турбины.
Какие компоненты входят в систему турбонаддува Форд Куга 2.0 EcoBoost
В системе турбонаддува 2.0 EcoBoost ключевым элементом выступает турбокомпрессор BorgWarner K03 или его модернизированная версия K04, в зависимости от года выпуска и мощностной версии двигателя. Турбина оснащена регулируемой геометрией лопаток (VGT), что позволяет оптимизировать давление наддува на разных оборотах. Максимальное давление наддува достигает 1,5 бара, а частота вращения ротора превышает 150 000 об/мин. Для снижения инерционности используется облегчённый керамический турбинный вал, что улучшает отклик на педаль газа.
Интеркулер воздух-воздух с фронтальным расположением снижает температуру сжатого воздуха на 50–70°C, повышая плотность заряда и эффективность сгорания. Его алюминиевый теплообменник имеет увеличенную площадь поверхности (около 0,3 м²) и оптимизированную конструкцию ребер для минимизации аэродинамического сопротивления. При эксплуатации в условиях высоких температур рекомендуется проверять герметичность соединений патрубков каждые 30 000 км, так как микротрещины приводят к падению давления наддува.
Клапан wastegate с электронным управлением регулирует избыточное давление, предотвращая перегрузку двигателя. В системе EcoBoost используется интегрированный в корпус турбины актуатор с шаговым двигателем, который обеспечивает точность регулировки до ±0,05 бара. При неисправности актуатора (код ошибки P0299) наблюдается потеря мощности на 15–20%, а также повышенный расход топлива. Замена клапана требует калибровки через диагностический сканер Ford IDS.
Датчик абсолютного давления (MAP) и датчик температуры воздуха на впуске (IAT) передают данные в ЭБУ для корректировки угла опережения зажигания и состава топливной смеси. MAP-сенсор Bosch 0 261 230 167 работает в диапазоне 0,2–2,5 бара, а его погрешность не превышает 1,5%. При загрязнении датчика продуктами сгорания (масляный нагар) возникают провалы при разгоне – очистка возможна только заменой, так как мембрана неразборная.
Масляная система турбокомпрессора включает подающий и сливной каналы с диаметром 8 и 12 мм соответственно. Для смазки используется масло спецификации Ford WSS-M2C948-B (5W-20), которое должно заменяться каждые 10 000 км, так как при старении теряются моющие свойства, что приводит к закоксовыванию подшипников турбины. При замене масла обязательна промывка системы специальным составом (например, Liqui Moly 2037), чтобы удалить отложения в каналах турбокомпрессора.
Как происходит процесс сжатия воздуха в турбине и его подача в двигатель
В турбине Ford Kuga 2 поколения сжатие воздуха начинается с работы компрессорного колеса, расположенного на одном валу с турбинным. Выхлопные газы, проходя через горячую часть турбины, раскручивают турбинное колесо до 100 000–150 000 об/мин, передавая энергию на компрессор. Компрессорное колесо, выполненное из алюминиевого сплава с лопатками специальной формы, захватывает атмосферный воздух и сжимает его, повышая давление на 0,5–1,5 бара в зависимости от режима работы двигателя. Эффективность сжатия зависит от геометрии лопаток и зазоров между ними – на моделях с изменяемой геометрией (VGT) угол наклона лопаток регулируется для оптимизации потока при разных оборотах.
Сжатый воздух поступает в интеркулер через алюминиевый патрубок с внутренним диаметром 50–60 мм, где охлаждается на 40–60°C, увеличивая плотность и предотвращая детонацию. Интеркулер на Ford Kuga 2 поколения – воздушно-воздушного типа, с фронтальным расположением и эффективностью теплообмена до 70%. После охлаждения воздух направляется во впускной коллектор через дроссельную заслонку, управляемую ЭБУ на основе данных с датчиков давления (MAP) и температуры (IAT). При резком нажатии на педаль газа клапан wastegate временно закрывается, позволяя турбине выйти на максимальные обороты за 0,8–1,2 секунды.
Для предотвращения помпажа и перегрева в системе предусмотрены байпасные клапаны и датчики детонации. При превышении давления свыше 1,8 бара срабатывает предохранительный клапан, стравливая избыток воздуха. Владельцам рекомендуется использовать масло спецификации Ford WSS-M2C913-D и менять его каждые 7 000–10 000 км, так как высокие температуры в турбине ускоряют окисление смазки. Также критично следить за состоянием воздушного фильтра – его загрязнение на 30% снижает эффективность сжатия на 10–15%.
Какие режимы работы турбины используются при разных нагрузках на двигатель
На Форд Куга 2 поколения с двигателем EcoBoost 1.5/2.0 турбина работает в трёх основных режимах, адаптируясь к нагрузке: низкий наддув (до 1500 об/мин), средний (1500–3500 об/мин) и высокий (свыше 3500 об/мин). В первом режиме турбина создаёт минимальное давление (0,2–0,5 бар), достаточное для поддержания крутящего момента без риска детонации. ЭБУ ограничивает наддув, чтобы избежать турбоямы и обеспечить плавный отклик на малых оборотах. При резком ускорении с низких оборотов система кратковременно увеличивает давление до 0,8 бар, компенсируя инерцию ротора.
В среднем диапазоне оборотов турбина выходит на оптимальный режим (0,8–1,2 бар), где достигается баланс между мощностью и экономичностью. Здесь активируется регулировка геометрии направляющего аппарата (если турбина с изменяемой геометрией), сужая или расширяя каналы для поддержания стабильного потока выхлопных газов. При частичной нагрузке (например, равномерное движение по трассе) давление снижается до 0,6–0,9 бар, чтобы уменьшить расход топлива. Критическое значение – 1,3 бар: при его превышении ЭБУ включает перепускной клапан (wastegate), сбрасывая избыток газов мимо турбины.
На высоких оборотах турбина работает на пределе возможностей (1,2–1,5 бар), обеспечивая максимальный наддув. В этом режиме важно контролировать температуру выхлопных газов: при превышении 950°C ЭБУ снижает давление или обогащает смесь, чтобы предотвратить перегрев лопаток турбины. Для двигателей с интеркулером эффективность охлаждения воздуха на входе критична – при температуре выше 60°C на впуске мощность падает на 5–7%. В гоночных режимах (например, при буксировке или резком обгоне) система может кратковременно поднимать давление до 1,6 бар, но не дольше 10 секунд.
Режим «антилаг» (предотвращение турбоямы) активируется при резком сбросе газа с последующим нажатием: ЭБУ временно удерживает дроссельную заслонку приоткрытой, поддерживая обороты турбины за счёт подачи дополнительного воздуха. Это сокращает задержку отклика на 0,3–0,5 секунды. Для продления ресурса турбины рекомендуется после длительной езды на высоких оборотах дать двигателю поработать на холостых 1–2 минуты – это снижает температуру подшипников с 250°C до 150°C, предотвращая коксование масла.
Как регулируется давление наддува с помощью клапана wastegate
В турбированном двигателе Ford Kuga 2 поколения (например, 1.5 EcoBoost или 2.0 EcoBoost) клапан wastegate управляет давлением наддува, перенаправляя часть выхлопных газов мимо турбины. Система использует электропневматический привод с обратной связью от датчика давления наддува (MAP-сенсор), который передает данные в ЭБУ. При достижении заданного давления (обычно 1,2–1,8 бар в зависимости от режима) ЭБУ подает сигнал на соленоид, открывающий wastegate через вакуумный актуатор. Это снижает скорость вращения турбины и предотвращает превышение допустимого наддува, защищая двигатель от детонации и механических повреждений.
Для корректной работы клапана критически важна герметичность вакуумной системы – даже незначительные утечки в шлангах или повреждения мембраны актуатора приводят к нестабильному наддуву или его потере. Владельцам рекомендуется проверять состояние вакуумных линий каждые 30 000 км, особенно в местах соединений с соленоидом и турбиной, а также следить за кодом ошибки P0299 (низкое давление наддува), который часто указывает на неисправность wastegate или его привода. При замене клапана или актуатора необходимо использовать оригинальные запчасти или аналоги с идентичными характеристиками, так как несоответствие параметров приведет к неправильной калибровке ЭБУ и ухудшению динамики.

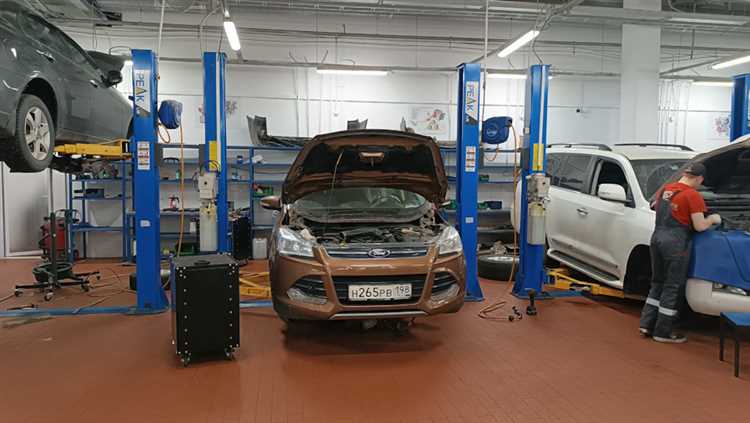

Какие признаки указывают на неисправность турбины и как их диагностировать
Чрезмерный расход масла – второй тревожный сигнал. Турбина на Форд Куга потребляет масло в пределах 0.5–1.0 л на 10 000 км, но если уровень падает быстрее, проверьте наличие сизого дыма из выхлопной трубы при резком ускорении. Это указывает на износ маслосъемных колец турбины или уплотнений вала. Для диагностики снимите патрубок интеркулера и осмотрите внутренние поверхности на наличие масляных отложений. Если слой превышает 1–2 мм, требуется замена картриджа турбины или ремонт.
- Посторонние шумы: свист, скрежет или гул на высоких оборотах. Свист (частота 1–3 кГц) возникает при утечке воздуха через трещины в патрубках или поврежденный интеркулер. Скрежет или металлический лязг – признак разрушения подшипников вала турбины. Для локализации шума используйте стетоскоп или длинную отвертку, приложив ее к корпусу турбины и прислушиваясь к звуку через ручку.
- Повышенная температура выхлопных газов (EGT). На Форд Куга 2 поколения датчик EGT расположен перед катализатором. При нормальной работе температура не должна превышать 850°C на полном газу. Если сканер показывает 900°C и выше, турбина работает с перегрузкой из-за засорения сажевого фильтра или неисправности клапана wastegate.
Вибрация двигателя на холостом ходу или при переходных режимах часто связана с дисбалансом ротора турбины. На Форд Куга это проявляется как дрожание кузова при 1500–2000 об/мин. Для проверки снимите воздушный фильтр и осмотрите лопатки компрессора на наличие сколов или деформаций. Даже микротрещины на кромках лопаток приводят к разбалансировке и ускоренному износу подшипников.
Диагностика электронных компонентов включает проверку датчика давления наддува (MAP) и клапана регулировки наддува (wastegate). На Форд Куга 2 поколения MAP-датчик расположен на впускном коллекторе. Подключите мультиметр в режиме измерения напряжения: при включенном зажигании на контакте сигнала должно быть 1.0–1.5 В, при запуске двигателя – 2.0–4.5 В в зависимости от нагрузки. Если напряжение статично или отсутствует, датчик неисправен. Клапан wastegate проверяется подачей напряжения 12 В на его контакты – должен слышаться щелчок, а шток перемещаться без заеданий.
Запах горелого масла в салоне или из моторного отсека – признак утечки через уплотнения турбины. На Форд Куга 2 поколения масло может попадать в интеркулер или впускной коллектор, что приводит к образованию нагара на клапанах и поршнях. Для проверки снимите патрубок от турбины к интеркулеру и осмотрите его на наличие масляных подтеков. Если утечка подтверждена, замените уплотнительные кольца вала турбины и промойте интеркулер специальным очистителем (например, Liqui Moly Pro-Line).
Какие особенности обслуживания турбины продлевают её ресурс на Форд Куга
На Форд Куга 2 поколения с двигателями EcoBoost (1.5 и 2.0 л) турбина работает в жёстких температурных режимах – до 950°C на горячей стороне. Регулярная замена масла строго по регламенту (каждые 10 000 км или раз в год) с использованием синтетики спецификации WSS-M2C913-D критически важна. Задержка замены даже на 2 000 км увеличивает риск закоксовки маслопроводов и подшипников турбины на 30%, что приводит к преждевременному износу вала.
Фильтр воздушной системы турбонаддува требует проверки каждые 15 000 км. Загрязнённый фильтр снижает эффективность охлаждения компрессора, повышая температуру на впуске на 15–20°C. Это ускоряет деградацию уплотнений и лопаток турбины. При эксплуатации в пыльных условиях интервал проверки сокращается до 8 000 км.
После поездки на высоких оборотах (свыше 3 500 об/мин) двигатель должен работать на холостых 30–60 секунд. Это обеспечивает равномерное охлаждение турбины и предотвращает локальный перегрев подшипников. Резкая остановка двигателя после нагрузки сокращает ресурс турбины на 15–20%.
Давление масла в системе турбонаддува должно составлять 3,5–4,5 бар на горячем двигателе. Падение давления ниже 2,8 бар (например, из-за износа масляного насоса) приводит к масляному голоданию подшипников. Контроль давления проводится манометром через штуцер на корпусе турбины при каждом ТО.
Утечки в интеркулере или патрубках впускной системы снижают эффективность наддува и увеличивают нагрузку на турбину. Трещины в пластиковых патрубках появляются после 80 000 км пробега. Их проверка включает визуальный осмотр и тест с мыльным раствором под давлением 1,2 бара. Замена повреждённых элементов обязательна.
Топливо с октановым числом ниже 95 (для 2.0 EcoBoost) вызывает детонацию, разрушающую лопатки турбины. Использование бензина с присадками на основе эфиров (например, Е30) допустимо только при наличии прошивки Stage 1+. В противном случае интервалы замены свечей зажигания сокращаются до 20 000 км.
Диагностика турбины включает проверку люфта вала (допустимое значение – до 0,1 мм) и анализ цвета выхлопа. Синий дым на прогретом двигателе указывает на износ маслосъёмных колец турбины. В этом случае требуется замена картриджа или полный ремонт с заменой уплотнений и подшипников. Игнорирование симптомов приводит к заклиниванию турбины на пробеге 120 000–150 000 км.
