Двери Volkswagen Passat B7 (2010–2015) имеют типовую конструкцию, но с рядом особенностей, связанных с электропроводкой, акустической системой и механизмами замка. Разборка требует точного соблюдения последовательности действий, чтобы избежать повреждения пластиковых защелок, проводов и регулировочных механизмов. В этой инструкции рассмотрены ключевые этапы: снятие обшивки, демонтаж стеклоподъемников, замка и динамиков, а также нюансы работы с дверью водителя, где установлен блок управления.
Перед началом работ отключите аккумулятор, особенно если планируете вмешательство в электрические цепи. Для снятия обшивки потребуются: пластиковые монтажные лопатки (или отвертки с мягкими наконечниками), ключ TORX T20, плоская отвертка и набор шестигранников. Водительская дверь дополнительно фиксируется винтами под заглушками в ручке и подлокотнике – их расположение отличается от пассажирских дверей. Не применяйте силу при отщелкивании клипс: в Passat B7 используются хрупкие пластиковые фиксаторы, которые легко ломаются при неправильном усилии.
Особое внимание уделите разъемам проводки. В дверях Passat B7 установлены многоконтактные штекеры с защелками, которые требуют аккуратного отсоединения. Например, разъем стеклоподъемника водительской двери имеет 6 контактов, а блок управления – 12. Перед отключением сфотографируйте положение проводов или промаркируйте их, чтобы избежать ошибок при сборке. При демонтаже замка учитывайте, что тяга блокировки соединена с механизмом через пластиковый фиксатор – его легко повредить при резком движении.
Если цель разборки – замена динамиков, обратите внимание на их крепление. В передних дверях установлены овальные динамики 165 мм с нестандартным расположением винтов: два из них скрыты под декоративной сеткой, которую необходимо аккуратно поддеть. Задние динамики крепятся на трех точках, одна из которых находится под пластиковой заглушкой в нижней части обшивки. При установке новых динамиков проверьте герметичность посадочного места – влага, попадающая в дверь, часто становится причиной выхода из строя акустики.
Необходимые инструменты и материалы для снятия обшивки двери
Для демонтажа обшивки двери Volkswagen Passat B7 потребуется набор специфических инструментов, адаптированных под конструкцию крепежных элементов. Основной – пластиковый монтажный клин (или набор клиньев разной толщины) из нейлона или поликарбоната. Он предотвращает повреждение лакокрасочного покрытия и пластиковых защелок при поддевании обшивки. Альтернативой может служить набор съемников для автомобильных панелей с регулируемым углом наклона, например, от фирмы Lisle или OEM Tools.
Ключевой инструмент – отвертка Torx T20 с магнитным наконечником. Она используется для выкручивания винтов крепления динамика, ручки двери и нижней части обшивки. Для труднодоступных мест, например, под заглушками или в нишах, понадобится удлинитель на 75–100 мм. В некоторых случаях (при коррозии крепежа) эффективен ударный шуруповерт с адаптером Torx, но его применение требует осторожности, чтобы не сорвать шлицы.
Для отсоединения электрических разъемов (подсветка двери, стеклоподъемники, зеркала) необходим набор тонких плоских отверток шириной 2–3 мм или специальный съемник для автомобильных коннекторов. Избегайте использования металлических инструментов без изоляции – риск короткого замыкания при случайном касании проводки. Для фиксации снятых разъемов удобны пластиковые зажимы или малярный скотч с маркировкой.
Дополнительно потребуются:
- Плоскогубцы с узкими губками – для извлечения пластиковых пистонов крепления обшивки (диаметр 6–8 мм, тип «ёлочка»).
- Шестигранный ключ на 4 мм – для снятия внутренней ручки двери (если она не на винтах Torx).
- Силиконовая смазка в спрее – для обработки резиновых уплотнителей и предотвращения их повреждения при демонтаже.
- Мультиметр – для проверки целостности проводки после отсоединения разъемов (опционально, но рекомендуется при работе с электрикой).
Из расходных материалов пригодится набор новых пистонов крепления обшивки (артикул VAG 6X0 867 241 для передней двери, 6X0 867 242 – для задней). Оригинальные пистоны выдерживают 2–3 снятия, после чего теряют упругость. Альтернатива – аналоги от Febi или Meyle, но их качество может отличаться. Также запаситесь пластиковыми заглушками под винты (если они повреждены) и изолентой для временной фиксации проводов.
Рабочее место должно быть оборудовано магнитным лотком для мелких деталей и переносным светодиодным фонарем с гибким штативом. Обшивку рекомендуется укладывать на чистую поверхность (например, картон или мягкую ткань) лицевой стороной вниз, чтобы избежать царапин. При работе в холодное время года прогрейте дверь феном до 30–40°C – это снизит хрупкость пластика и уменьшит риск поломки защелок.
Как правильно отсоединить электрические разъемы стеклоподъемника и замка
Перед началом работы отключите клемму аккумулятора, чтобы исключить короткое замыкание. На дверях Passat B7 разъемы стеклоподъемника и замка расположены за пластиковой облицовкой, закрепленной на металлическом каркасе. Для доступа к ним потребуется снять внутреннюю панель двери, предварительно демонтировав ручку открывания, динамик и декоративные заглушки.
Разъем стеклоподъемника находится в нижней части двери, ближе к петлям. Он имеет характерную форму с фиксатором в виде пластикового язычка. Нажмите на язычок большим пальцем, одновременно потянув разъем на себя. Если фиксатор не поддается, используйте тонкую отвертку, но действуйте аккуратно – пластик хрупкий, особенно при низких температурах.
Разъем замка расположен выше, рядом с механизмом блокировки. Он отличается наличием двух защелок по бокам. Сожмите их одновременно пальцами или плоскогубцами с узкими губками, затем вытяните разъем. Не тяните за провода – только за корпус. Если разъем закис, обработайте его контакты спреем WD-40 или аналогичным средством, но не применяйте силу.
На некоторых модификациях Passat B7 разъемы могут быть дополнительно зафиксированы стяжками или изолентой. Осмотрите провода на наличие таких креплений и аккуратно разрежьте их ножницами или кусачками. Не пытайтесь разорвать стяжки руками – это может повредить изоляцию проводов.
При отсоединении разъемов обратите внимание на их маркировку. На корпусе обычно нанесены обозначения: «F» (замок) и «E» (стеклоподъемник). Если меток нет, сфотографируйте подключение перед демонтажем. Это упростит обратную сборку и исключит ошибки при подключении.
Если разъем не отсоединяется из-за окисления контактов, очистите их мелкозернистой наждачной бумагой (зернистость 800–1000) или специальным ластиком для электроники. После очистки нанесите на контакты тонкий слой контактной смазки (например, Kontakt 60 или аналоги). Это предотвратит повторное окисление.
При работе с разъемами избегайте резких движений. Если провода короткие, не перекручивайте их – это может привести к обрыву жил. В случае повреждения изоляции восстановите ее термоусадочной трубкой или изолентой. Не используйте обычный скотч – он не обеспечивает надежной защиты от влаги.
После отсоединения разъемов проверьте их состояние. Если на корпусе есть трещины или оплавления, замените разъем целиком. При сборке убедитесь, что фиксаторы защелкнулись до характерного щелчка. Неполное соединение может привести к некорректной работе стеклоподъемника или замка.
Снятие динамика и демонтаж внутренней панели двери
Перед началом работ отключите клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. Динамики в Passat B7 расположены в нижней части внутренней панели двери – для доступа к ним потребуется снять декоративную накладку и облицовку.
Снимите ручку открывания двери: подденьте пластиковый колпачок плоской отвёрткой, открутите винт Torx T20 и потяните ручку на себя. Отсоедините трос от механизма, если он мешает дальнейшему демонтажу. У передних дверей дополнительно снимите блок управления стеклоподъёмниками и зеркалами – для этого отожмите фиксаторы по периметру блока и отключите разъём.
Демонтируйте динамик следующим образом:
- Открутите три винта Torx T20, удерживающие динамик (два сверху, один снизу).
- Аккуратно выньте динамик, не дёргая провода – разъём питания расположен с обратной стороны.
- Отсоедините разъём, нажав на фиксатор пальцем или тонкой отвёрткой.
Для снятия внутренней панели двери открутите все видимые крепёжные элементы: винты под заглушками в подлокотнике (2 шт., Torx T20), винт в нише для динамика (если не был снят ранее) и один винт в нижней части панели (под декоративной накладкой). У задних дверей дополнительно открутите винт в районе дверной ручки.
После удаления крепежа аккуратно подденьте панель по периметру пластиковой лопаткой или плоской отвёрткой, обёрнутой изолентой. Начинайте с нижнего угла, постепенно переходя к верхней части. Панели крепятся на пластиковых защёлках – не прилагайте чрезмерных усилий, чтобы не сломать их. У передних дверей особое внимание уделите зоне вокруг блока управления: здесь защёлки расположены чаще.
Отсоедините все оставшиеся разъёмы: проводку стеклоподъёмника, концевика замка, подсветки (если есть). Убедитесь, что трос аварийного открывания двери не мешает снятию панели – при необходимости отсоедините его от механизма. Полностью снимите панель и уложите её на мягкую поверхность, чтобы не повредить обивку.
При обратной сборке проверьте состояние уплотнительной ленты по периметру панели – при её повреждении возможны скрипы и попадание влаги. Затягивайте винты крест-накрест, начиная с центральных, чтобы избежать перекоса панели. Подключите динамик последним, убедившись в надёжности фиксации разъёма.
Откручивание крепежных болтов и снятие механизма замка
Перед началом работ отсоедините клемму аккумулятора и снимите внутреннюю обшивку двери, следуя предыдущим шагам инструкции. Замок крепится тремя болтами Torx T20: два расположены на торце двери (верхний и нижний), третий – внутри полости, за металлической пластиной. Для доступа к последнему потребуется частично отогнуть влагозащитную пленку, не повреждая ее клеевой слой – используйте пластиковый шпатель или тонкую отвертку, обернутую изолентой.
Последовательность откручивания болтов критична: начните с верхнего на торце, затем нижнего, и только потом внутреннего. Это предотвратит перекос механизма и повреждение ответной части замка. Болты часто покрыты заводской краской – перед откручиванием очистите их головки от грязи и ржавчины металлической щеткой, иначе ключ может сорваться. Если болт не поддается, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут.
- Верхний болт на торце: расположен на 15 мм ниже края двери, откручивается против часовой стрелки.
- Нижний болт: находится на 30 мм выше нижнего угла торца, часто скрыт под слоем антикора.
- Внутренний болт: доступен через отверстие диаметром 20 мм в металлическом каркасе, требует удлинителя для трещотки.
После снятия болтов замок останется удерживаться на тяге наружной ручки и тросе блокировки. Аккуратно отсоедините их, сжав пластиковые фиксаторы плоскогубцами: тяга ручки – красный зажим, трос блокировки – черный. Механизм вынимается через технологическое отверстие в каркасе двери, для чего его нужно слегка повернуть против часовой стрелки. Проверьте состояние резиновых уплотнителей на тягах – при износе замените их, чтобы избежать попадания влаги в салон.
Демонтаж стеклоподъемника и направляющих стекла
Отсоедините разъем электропривода стеклоподъемника, нажав на фиксатор и потянув колодку в сторону. Снимите пластиковую заглушку с внутренней стороны двери, поддев её плоской отверткой в зоне крепления динамика. Выкрутите три винта Torx T20, удерживающие мотор-редуктор: два в нижней части механизма и один сбоку, рядом с направляющей. Аккуратно извлеките привод, избегая перекоса троса – он может соскочить с роликов. Для демонтажа направляющих стекла открутите четыре болта M6 (головка на 10) по периметру: два в верхней части, один у нижнего угла и последний – в зоне крепления к металлическому каркасу двери. Снимите направляющие, сдвинув их вниз и освободив от защелок.
Перед извлечением стекла убедитесь, что оно зафиксировано в верхнем положении – для этого временно подключите привод к разъему и поднимите стекло до упора. Открутите два болта M5 (ключ на 8) на кронштейнах стекла, удерживающих его на направляющих. Опустите стекло вниз, придерживая рукой, чтобы избежать удара о нижний упор. Если направляющие деформированы или имеют следы износа, замените их комплектом – артикул оригинальных деталей для Пассат Б7: 3C0 835 245 (левая) и 3C0 835 246 (правая). При сборке смажьте направляющие силиконовой смазкой для плавного хода.
Разборка и замена уплотнителей двери Пассат Б7
Уплотнители дверей на Volkswagen Passat B7 изнашиваются через 5–7 лет эксплуатации, особенно при частых перепадах температур или контакте с реагентами. Основные признаки деградации: сквозняки, повышенный шум, затруднённое закрывание двери. Для замены потребуются новые уплотнители (оригинальные номера: 3AA 833 785 для передней двери, 3AA 833 786 для задней), пластиковые клипсы (6N0 839 379), отвёртка с плоским жалом, тонкий шпатель и силиконовая смазка.

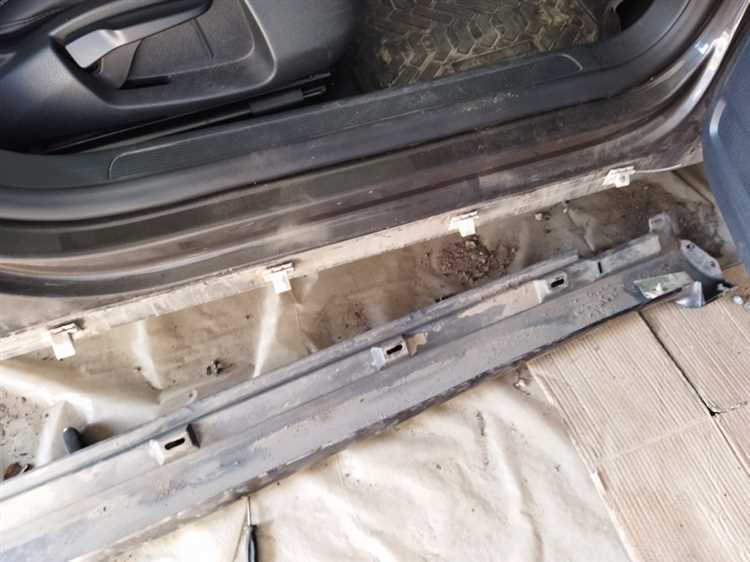

Перед началом работ отсоедините клемму аккумулятора – это исключит случайное срабатывание электроприводов стеклоподъёмников. Демонтируйте декоративную накладку порога: подденьте её с торца плоской отвёрткой, затем потяните вверх, освобождая фиксаторы. Открутите два винта крепления нижней части обшивки двери (под ручкой открывания) и один винт под заглушкой динамика. Обшивка держится на пластиковых пистонах – аккуратно подденьте её по периметру шпателем, начиная с нижнего угла.
После снятия обшивки отсоедините разъёмы проводки: стеклоподъёмника, зеркала, концевика замка. Отложите обшивку в сторону. Уплотнитель крепится к металлическому каркасу двери двумя способами:
- Верхняя часть: вставляется в паз по периметру проёма.
- Нижняя часть: фиксируется клипсами (6–8 штук на дверь).
Для демонтажа старого уплотнителя потяните его на себя, одновременно нажимая на клипсы тонкой отвёрткой. Если резина прикипела, прогрейте её строительным феном до 60–70°C – это облегчит снятие.
Очистите посадочные места от остатков клея и грязи. Используйте обезжириватель (например, антисиликон) и безворсовую салфетку. Проверьте состояние клипс: треснутые или деформированные замените новыми. Нанесите тонкий слой силиконовой смазки на новый уплотнитель – это продлит срок службы и предотвратит скрип. Начинайте установку с верхнего угла двери, постепенно вдавливая уплотнитель в паз. Для нижней части сначала зафиксируйте клипсы в отверстиях каркаса, затем наденьте на них резину.
При установке обратите внимание на направление профиля уплотнителя: выступ должен быть обращён внутрь салона. В местах стыков (обычно в нижних углах) обрежьте резину под углом 45° и соедините без зазоров. После монтажа проверьте герметичность: закройте дверь и осмотрите зазор между уплотнителем и кузовом – он должен быть равномерным по всей длине. При необходимости отрегулируйте положение двери с помощью болтов на петлях.
Соберите дверь в обратной последовательности. Перед установкой обшивки подключите разъёмы и проверьте работу стеклоподъёмников и зеркала. Зафиксируйте обшивку пистонами, затем закрутите винты. Установите накладку порога. После сборки обработайте уплотнитель силиконовой смазкой – это защитит его от растрескивания и улучшит герметичность.
Для продления срока службы уплотнителей избегайте использования агрессивных моющих средств. Раз в 3 месяца очищайте резину от грязи и наносите тонкий слой силиконовой смазки. При появлении трещин или потере эластичности заменяйте уплотнитель немедленно – даже небольшой дефект снижает шумоизоляцию и увеличивает расход топлива из-за аэродинамических потерь.
