Турбина на дизельном двигателе M57 или N57 в БМВ Х5 Е53 – один из самых нагруженных узлов. Её демонтаж требует точности, так как ошибки приводят к повреждению патрубков, датчиков или даже блока цилиндров. В этой инструкции разберём процесс снятия турбины без лишних действий, с учётом особенностей конструкции и типичных проблем.
Перед началом работ убедитесь, что двигатель остыл – температура выпускного коллектора может превышать 200°C. Подготовьте инструмент: набор торцевых головок (10, 13, 16, 18 мм), динамометрический ключ, съёмник хомутов, плоскогубцы и ёмкость для слива масла. Также понадобятся новые прокладки: уплотнительное кольцо турбины (арт. 11617546946) и прокладка выпускного коллектора (арт. 11617537531).
Начинайте с отключения аккумулятора – это обязательный шаг, так как работа связана с датчиками и электропроводкой. Снимите пластиковую крышку двигателя и воздушный фильтр в сборе, чтобы получить доступ к турбине. Отсоедините патрубки интеркулера и впускного коллектора, предварительно ослабив хомуты. Будьте осторожны с пластиковыми элементами – они хрупкие и часто ломаются при демонтаже.
Следующий этап – отключение электрических разъёмов. На турбине расположены датчики давления наддува (арт. 13627585247) и температуры выхлопных газов (арт. 13627585248). Аккуратно отсоедините их, не тяните за провода. Затем снимите вакуумный шланг с актуатора турбины – он часто прикипает, поэтому используйте плоскогубцы с мягкими губками.
Теперь переходите к выпускной системе. Открутите болты крепления турбины к выпускному коллектору (момент затяжки 25 Н·м). Если болты не поддаются, используйте проникающую смазку WD-40 или аналоги. После этого отсоедините маслоподводящий шланг – будьте готовы к тому, что из него вытечет остаточное масло. Заглушите отверстие ветошью, чтобы избежать попадания грязи в систему смазки.
Последний шаг – снятие турбины с посадочного места. Она крепится к блоку цилиндров двумя болтами (момент затяжки 45 Н·м). При демонтаже следите за положением уплотнительного кольца – оно должно остаться на турбине или в блоке. Если кольцо повреждено, замените его новым. Перед установкой новой турбины очистите посадочные поверхности от старого герметика и нагара, используя металлическую щётку и очиститель карбюратора.
Необходимые инструменты и материалы для демонтажа турбины
Для снятия турбины на BMW X5 E53 с дизельным двигателем потребуется набор торцевых головок от 8 до 19 мм, включая удлинители и карданные шарниры. Особое внимание уделите головкам с шестигранным профилем – они обеспечат надежный захват болтов без срыва граней. Обязательно наличие динамометрического ключа с диапазоном 20–150 Н·м для точной затяжки резьбовых соединений при последующей сборке.
Ключи накидные и рожковые размеров 10, 13, 16 и 18 мм понадобятся для работы с хомутами, шлангами и крепежом в труднодоступных местах. Для демонтажа патрубков интеркулера и маслопроводов используйте специальные клещи для хомутов с червячным механизмом – они предотвратят повреждение резиновых элементов. Не забудьте про плоскогубцы с удлиненными губками для снятия стопорных колец и фиксаторов.
Отвертки с плоским и крестовым шлицем (PH2, PH3, PZ2) необходимы для разборки электрических разъемов датчиков и снятия пластиковых кожухов. Для работы с турбиной потребуется съемник для стопорных колец, так как стандартные инструменты не всегда обеспечивают нужное усилие. Пригодится также монтажная лопатка с изогнутым концом для аккуратного отделения патрубков без риска их разрыва.
Для слива масла и охлаждающей жидкости подготовьте емкости объемом не менее 10 литров, а также воронку с узким носиком для заливки свежего масла после установки турбины. Используйте только оригинальные прокладки и уплотнительные кольца – например, прокладку турбины BMW 11 61 7 508 030 и уплотнительное кольцо маслопровода 11 41 7 508 051. Замена этих элементов обязательна, даже если визуально они кажутся целыми.
Антипригарная смазка на медной основе (например, Loctite 8009) понадобится для обработки резьбовых соединений, чтобы предотвратить прикипание болтов. Для очистки поверхностей перед установкой новой турбины используйте обезжириватель на основе спирта или специальный очиститель для деталей двигателя. Избегайте абразивных материалов – они могут повредить алюминиевые и стальные поверхности.
Работа с турбиной требует защиты рук от масла и острых кромок. Используйте нитриловые перчатки толщиной не менее 0,11 мм – они устойчивы к химическим веществам и обеспечивают надежный захват инструментов. Для защиты глаз от брызг масла и мелких частиц наденьте очки с боковыми щитками. При работе под автомобилем обязательно используйте подкатной домкрат и страховочные стойки с грузоподъемностью не менее 2 тонн.
Дополнительно подготовьте магнитный поддон для сбора мелких болтов и гаек, а также маркировочные стикеры или маркер для обозначения снятых деталей. Это упростит процесс сборки и исключит ошибки при установке. Если турбина снимается для замены, приобретите комплект крепежа – болты и гайки часто деформируются при демонтаже и не подлежат повторному использованию.

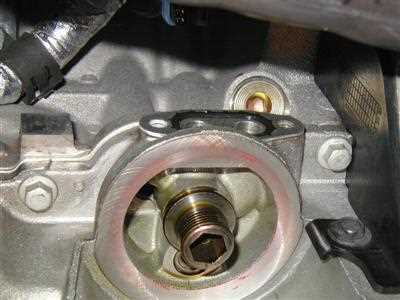

Подготовка автомобиля и рабочего места перед снятием турбины
Перед началом работ установите BMW X5 E53 на ровную площадку с твердым покрытием, зафиксировав автомобиль стояночным тормозом и подложив противооткатные упоры под задние колеса. Снимите минусовую клемму с аккумулятора, расположенного в багажном отсеке под полом, чтобы исключить случайное замыкание при отсоединении электрических разъемов турбины. Слейте охлаждающую жидкость через сливной кран радиатора, предварительно дав двигателю остыть до температуры ниже 40°C, и снимите защиту картера, открутив 10 болтов Torx T30 по периметру. Отсоедините воздушный патрубок от интеркулера, ослабив хомуты на обоих концах, и демонтируйте расширительный бачок охлаждающей жидкости, открутив два болта на 10 мм и отведя его в сторону без отсоединения шлангов.
Организуйте рабочее место с учетом доступа к верхней и нижней частям моторного отсека: используйте гидравлический домкрат с подставкой для подъема передней части автомобиля на высоту не менее 50 см, обеспечив устойчивость опоры на лонжероны. Подготовьте инструмент: головки на 10, 13, 16 и 18 мм с удлинителями, динамометрический ключ с диапазоном 20–150 Н·м, набор Torx T20–T50, плоскогубцы для снятия хомутов и емкость для сбора масла объемом не менее 5 литров. Разместите рядом с местом работ магнитный лоток для мелких деталей и маркировочные бирки для шлангов и разъемов, чтобы избежать ошибок при обратной сборке.
Отсоединение патрубков и электрических разъемов турбокомпрессора
Перед началом работ слейте остатки масла из турбины через сливной штуцер, расположенный в нижней части корпуса. Патрубки крепятся хомутами типа «Norma» или «Ear Clamp» – используйте головку на 7 мм или специальные клещи для их ослабления. Начните с воздушного патрубка, соединяющего турбину с интеркулером: отсоедините его, аккуратно покачивая, чтобы не повредить резиновые уплотнения. Далее демонтируйте масляные шланги – подающий (толстый) и обратный (тонкий). Подставьте емкость под обратку, так как из нее вытечет до 200 мл масла. Если патрубки «прикипели», обработайте их проникающей смазкой и дайте постоять 10–15 минут.
Электрические разъемы турбокомпрессора на BMW X5 E53 (дизель M57) включают:
- Разъем датчика положения лопаток (VGT) – черный, двухконтактный, фиксируется защелкой;
- Разъем клапана управления наддувом (N75) – серый, трехконтактный, с металлическим фиксатором;
- Разъем датчика давления наддува (если установлен) – синий, одноконтактный, крепится винтом.
Отсоединяйте разъемы только после полного остывания двигателя. Для клапана N75 сначала снимите фиксатор, поддев его отверткой с плоским жалом, затем потяните разъем на себя. Если защелка не поддается, не применяйте силу – проверьте наличие дополнительных фиксаторов или коррозии. При повреждении проводки используйте термоусадочные трубки диаметром 4–6 мм для восстановления изоляции.
После отсоединения всех патрубков и разъемов зафиксируйте их в стороне от рабочей зоны, чтобы избежать случайного повреждения. Масляные шланги закройте полиэтиленовыми пакетами и закрепите резинками – это предотвратит попадание грязи в систему смазки. Проверьте состояние уплотнительных колец на патрубках: при наличии трещин или деформации замените их (артикулы для M57: 11617793973 – для воздушного патрубка, 11427793974 – для масляного). Если турбина снимается для замены, сразу осмотрите внутренние поверхности патрубков на предмет масляных отложений – их наличие указывает на износ уплотнений или засорение системы вентиляции картера.
Снятие выпускного коллектора и проверка состояния прокладок
Перед демонтажем турбины на BMW X5 E53 с дизельным двигателем (M57 или N57) обязательно снимается выпускной коллектор. Работайте на остывшем двигателе – температура поверхностей может превышать 200°C даже через несколько часов после остановки. Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами.
Открутите защитный кожух двигателя (если установлен) и снимите воздушный фильтр в сборе с патрубками. На моделях с сажевым фильтром (DPF) потребуется дополнительно демонтировать датчик давления перед турбиной – он расположен на фланце коллектора и крепится болтом Torx T20. Отсоедините шланги системы вентиляции картера и вакуумные трубки, пометив их положение для обратной сборки.
Выпускной коллектор крепится к головке блока цилиндров 8–10 болтами (в зависимости от модификации двигателя). Используйте головку на 13 мм с удлинителем – болты часто прикипают из-за высоких температур. Начинайте откручивание с центральных болтов, постепенно переходя к крайним, чтобы избежать деформации фланца. Если болт не поддается, нанесите проникающую смазку (например, WD-40 Specialist) и дайте ей впитаться 15–20 минут.
- На двигателе M57TU (3.0d до 2007 г.) коллектор имеет 9 болтов и две шпильки под гайки.
- На N57 (3.0d после 2008 г.) – 10 болтов, причем два верхних часто скрыты под теплозащитным экраном.
- Не применяйте ударный гайковерт – риск сорвать резьбу в алюминиевой головке блока.
После снятия коллектора осмотрите его внутреннюю поверхность. Черный маслянистый налет указывает на износ турбины или неисправность системы вентиляции картера. Ржавчина или отслоения металла – признак перегрева, требующий замены детали. Проверьте фланец на наличие трещин, особенно в местах перехода труб – распространенная проблема на двигателях с пробегом свыше 150 тыс. км.
Прокладка между коллектором и головкой блока – одноразовая деталь. Даже если она выглядит целой, замените ее: при нагреве материал теряет эластичность, и повторное использование приведет к подсосу воздуха. На двигателях M57 используйте прокладку с артикулом BMW 11 61 7 537 156 (металлическая многослойная), для N57 – 11 61 8 546 280 (графитовая). Перед установкой очистите поверхности фланцев от остатков старой прокладки и нагара, используя пластиковый скребок – металлический инструмент может оставить царапины.
При обратной сборке затягивайте болты коллектора в три этапа: сначала вручную, затем моментом 10 Н·м, и окончательно – 20 Н·м. Соблюдайте последовательность от центра к краям, как при снятии. После установки запустите двигатель и проверьте отсутствие утечек выхлопных газов в местах соединений – характерный свист или запах гари укажет на неплотное прилегание прокладки.
Демонтаж креплений турбины и ее извлечение из моторного отсека
Перед началом работ убедитесь, что двигатель полностью остыл. На BMW X5 E53 с дизельным мотором (например, M57 или N57) турбина крепится к выпускному коллектору через фланец с четырьмя болтами под ключ на 13 мм. Открутите их против часовой стрелки, придерживая турбину снизу – вес агрегата около 12–15 кг, и резкое падение может повредить масляные или воздушные магистрали.
Отсоедините маслоподающий шланг от турбины, используя головку на 10 мм для хомута. Подставьте емкость под штуцер – из системы вытечет до 200 мл масла. Заглушите шланг и штуцер ветошью, чтобы предотвратить попадание грязи. Аналогично поступите с маслосливным патрубком, расположенным в нижней части корпуса турбины – здесь потребуется ключ на 12 мм.
Снимите воздушный патрубок, соединяющий интеркулер с турбиной. Для этого ослабьте хомуты на обоих концах (обычно Torx T25 или плоская отвертка). Если патрубок прикипел, аккуратно подденьте его плоской монтировкой, избегая повреждения алюминиевых фланцев. Проверьте состояние уплотнительных колец – при деформации замените их (артикул BMW 11617533244).
Отключите вакуумный шланг актуатора турбины. На моделях с M57TU и новее он подключается через быстросъемный фиксатор – сожмите пластиковые выступы и потяните шланг на себя. На более ранних версиях может использоваться хомут под отвертку. Маркируйте шланги, если их несколько, чтобы не перепутать при сборке.
Открутите кронштейн крепления турбины к блоку двигателя. На E53 он фиксируется двумя болтами M10 с головкой на 17 мм. Один болт расположен спереди, второй – сзади, ближе к моторному щиту. При демонтаже заднего болта используйте удлинитель с карданным шарниром – доступ ограничен выпускным коллектором.
Отсоедините электрический разъем датчика давления наддува (если установлен). На N57 он находится на корпусе турбины и фиксируется защелкой. Потяните разъем вверх, одновременно нажимая на фиксатор. Избегайте резких движений – контакты хрупкие и могут сломаться.
Аккуратно извлеките турбину, наклоняя ее в сторону моторного щита. На пути могут мешать топливные трубки и жгуты проводки – временно отведите их в сторону, не перегибая. Если турбина не поддается, проверьте, не осталось ли незамеченных креплений (например, болт на 14 мм под теплозащитным экраном). Вес турбины распределяйте равномерно, чтобы не повредить фланец коллектора.
После извлечения осмотрите посадочное место на коллекторе. Удалите остатки старой прокладки (артикул BMW 11617505218) с помощью металлической щетки или скребка. Проверьте фланец на наличие трещин – при их обнаружении коллектор подлежит замене. Закройте отверстия ветошью, чтобы предотвратить попадание посторонних предметов в выпускную систему.
Очистка посадочного места и проверка деталей на износ
После демонтажа турбины на BMW X5 E53 (M57/N57) посадочное место на выпускном коллекторе и фланец турбины требуют тщательной очистки от нагара, масляных отложений и остатков прокладок. Используйте металлическую щетку с латунной щетиной или специальный скребок для удаления твердых отложений – абразивные материалы (наждачная бумага, корщетки из стали) могут повредить поверхность. Для размягчения нагара нанесите очиститель карбюратора или специализированный состав (например, Liqui Moly Pro-Line) на 10–15 минут, затем удалите остатки безворсовой салфеткой. Особое внимание уделите каналам подачи масла и охлаждения: даже микроскопические частицы грязи могут привести к засорению и масляному голоданию новой турбины.
Проверка деталей начинается с визуального осмотра корпуса турбины и крыльчаток на предмет трещин, сколов или деформаций. На компрессорном колесе и турбинном колесе недопустимы задиры, следы касания о корпус (так называемый «контактный износ») – это признак разрушения подшипников или дисбаланса. Измерьте зазор между лопатками и корпусом с помощью щупа: для M57 допустимый осевой люфт – не более 0,15 мм, радиальный – до 0,05 мм. Превышение этих значений указывает на критический износ втулок или вала.
- Корпус подшипников: проверьте на наличие трещин, особенно в области масляных каналов. Даже волосяные трещины могут привести к утечке масла под давлением.
- Вал турбины: вращайте вручную – движение должно быть плавным, без заеданий. Скрип или сопротивление свидетельствуют об износе подшипников.
- Уплотнительные кольца: осмотрите на предмет потери эластичности или разрывов. На E53 часто выходят из строя кольца маслоотражателя (артикул 11617799734 для M57).
Для проверки состояния выпускного коллектора используйте эндоскоп с подсветкой – осмотрите внутренние стенки на предмет трещин, особенно в местах сварных швов. Нагар в коллекторе толщиной более 2 мм снижает эффективность турбины на 15–20%, поэтому при обнаружении отложений проведите химическую очистку (например, средством Wynn’s Diesel Particulate Cleaner) или механическую обработку. Обратите внимание на фланец крепления турбины: коробление поверхности более 0,05 мм требует фрезеровки или замены коллектора.
Масляные каналы в блоке двигателя и трубопроводы подачи масла к турбине промойте под давлением с использованием очистителя для дизельных систем (например, Motul Engine Clean). Засоренные каналы – основная причина преждевременного выхода из строя турбины на M57/N57. После промывки продуйте сжатым воздухом (давление не более 3 бар) и проверьте проходимость: масло должно свободно вытекать из отверстия под турбину при прокрутке стартером (без запуска двигателя).
Замените все прокладки и уплотнения, даже если они выглядят целыми. Для E53 используйте оригинальные детали: прокладка фланца турбины (артикул 11617793970), уплотнительное кольцо маслопровода (11417793963). Перед установкой новой турбины нанесите тонкий слой моторного масла на вал и подшипники – это предотвратит сухой запуск и ускорит приработку. Не используйте герметики на посадочных поверхностях: они могут попасть в масляные каналы и вывести турбину из строя.
