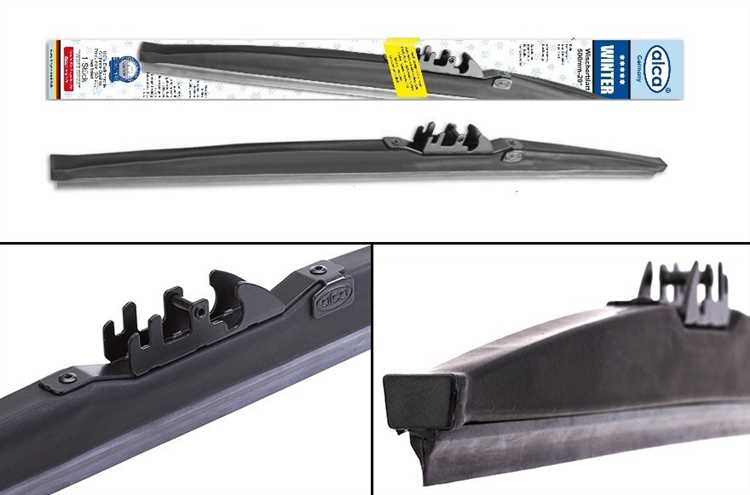

Дворники Alca Germany отличаются жестким каркасом и резиновым лезвием с графитовым покрытием, что обеспечивает ресурс до 1,5 млн циклов. Однако неправильная сборка сводит эти преимущества к нулю: перекос кронштейна на 2–3 мм приводит к неравномерному прилеганию и появлению полос на стекле уже через 500 км пробега. В этой инструкции разберем процесс по этапам, учитывая особенности креплений и типичные ошибки.
Модели Alca Germany комплектуются тремя типами адаптеров: J-hook (9×3 мм), Side Pin (12 мм) и Bayonet (европейский стандарт). Перед началом работ проверьте маркировку на упаковке – несоответствие адаптера рычагу дворника приведет к люфту и вибрации на скорости свыше 80 км/ч. Для автомобилей с подогревом стекла используйте только модели с индексом TH – они имеют термостойкую вставку в резине, выдерживающую температуру до +120°C.
Сборка начинается с установки адаптера на лезвие. Вставьте металлический фиксатор в паз каркаса до щелчка – при правильной посадке зазор между адаптером и кронштейном не должен превышать 0,5 мм. Для моделей с системой Flex2 (адаптивный изгиб) дополнительно закрепите пружинный зажим на среднем сегменте: он предотвращает прогиб лезвия при сильном ветре или высокой скорости. Если на рычаге дворника присутствует защитный колпачок, снимите его перед установкой – попытка надеть адаптер поверх колпачка деформирует пластиковые элементы.
При монтаже на автомобиль избегайте чрезмерного усилия: прижимная сила дворников Alca Germany регулируется пружиной рычага и составляет 8–12 Н. Превышение этого значения на 20% сокращает срок службы резины на 30–40%. После установки проверьте равномерность прилегания, проведя пальцем по лезвию – выступы или впадины более 1 мм указывают на перекос адаптера. Для финальной настройки используйте тестовый запуск на сухом стекле: правильно собранный дворник не должен оставлять разводов в зоне шириной более 3 см от края.
Подготовка инструментов и рабочего места перед установкой
Для сборки дворников Alca Germany потребуется минимальный набор инструментов, но их правильный выбор ускорит процесс и предотвратит повреждения. Основной инструмент – плоская отвёртка с шириной жала 5–7 мм или пластиковый съёмник для крючков крепления. Избегайте металлических лопаток: они могут поцарапать лакокрасочное покрытие автомобиля или деформировать пластиковые элементы адаптеров. Если дворники оснащены системой крепления типа «штырь» или «кнопка», дополнительно подготовьте шестигранник на 3 мм или торцевой ключ на 10 мм – в зависимости от модели авто.
Рабочее место должно быть чистым и хорошо освещённым. Оптимальная температура для установки – от +5°C до +25°C: при низких температурах пластиковые компоненты становятся хрупкими, а при высоких – слишком мягкими, что усложняет фиксацию. Расположите автомобиль на ровной поверхности, зафиксируйте стояночный тормоз и выключите зажигание. Если работа проводится на улице, используйте тент или навес, чтобы исключить попадание пыли и влаги на стекло и механизмы дворников.
Перед началом снимите старые дворники, чтобы освободить место и оценить состояние рычагов. Проверьте их на наличие коррозии, трещин или износа пружинного механизма – эти дефекты могут повлиять на прижимное усилие новых щёток. Очистите рычаги от грязи и остатков старой смазки с помощью ветоши и обезжиривателя (подойдёт спирт или специализированный очиститель для пластика). Особое внимание уделите зоне крепления: даже мелкие частицы песка или ржавчины способны нарушить герметичность посадки адаптера.
Подготовьте вспомогательные материалы: силиконовую смазку в спрее (например, Liqui Moly Silicon-Spray) для обработки резиновых элементов и подвижных частей, а также мягкую микрофибровую салфетку для протирки стекла. Смазка наносится тонким слоем на шарниры адаптеров и резиновую кромку щётки – это снизит трение и продлит срок службы. Избегайте использования WD-40 или других проникающих смазок: они оставляют маслянистую плёнку, которая притягивает пыль и ухудшает скольжение.
Разложите все компоненты новых дворников на рабочей поверхности в порядке установки. В комплекте Alca Germany обычно присутствуют: щётка с резиновым лезвием, металлический каркас (если модель не бескаркасная), адаптеры для разных типов креплений и инструкция. Сравните адаптеры с креплением на вашем автомобиле – в некоторых случаях потребуется предварительная сборка (например, для систем Pinch Tab или Side Pin). Если в комплекте нет нужного адаптера, уточните совместимость по каталогу производителя: артикул адаптера для вашей модели авто указан на упаковке или в техническом паспорте дворников.
Запаситесь терпением и временем. Средняя продолжительность установки одного дворника – 5–10 минут, но при первом опыте может потребоваться до 20 минут на каждую щётку. Не торопитесь при фиксации адаптеров: излишнее усилие приводит к поломке пластиковых защёлок, а недостаточное – к люфту и вибрации во время работы. Если адаптер не встаёт на место с первого раза, проверьте правильность ориентации и отсутствие посторонних предметов в посадочном гнезде.
Снятие старых дворников и очистка креплений
Перед установкой новых дворников Alca Germany убедитесь, что рычаг стеклоочистителя зафиксирован в вертикальном положении. Для этого включите зажигание и активируйте дворники, дождитесь, пока они остановятся в верхней точке, затем выключите зажигание. Это предотвратит резкое падение рычага и повреждение лобового стекла.
Большинство современных креплений дворников выполнены по типу «крючок» (hook) или «кнопка» (push button). Для снятия дворника с крючковым креплением потяните за резиновый колпачок у основания, чтобы открыть металлический фиксатор. Нажмите на язычок фиксатора пальцем или отвёрткой с плоским шлицем и одновременно сдвиньте дворник вниз, пока он не сойдёт с крюка. Если крепление типа «кнопка», нажмите на пластиковый фиксатор сбоку и потяните дворник на себя.
После снятия дворника осмотрите металлический крюк или пластиковый адаптер на рычаге. Удалите грязь, ржавчину и остатки смазки с помощью ветоши, смоченной в спирте или очистителе для тормозов. Для застарелых отложений используйте тонкую проволочную щётку или наждачную бумагу с зернистостью P400. Избегайте абразивов на пластиковых деталях – они могут привести к образованию микротрещин.
Проверьте состояние пружины рычага. Если она ослабла или деформирована, замените рычаг целиком – эксплуатация с повреждённой пружиной приведёт к неравномерному прижиму дворника и ускоренному износу резины. Номинальное усилие прижима для большинства легковых автомобилей составляет 8–12 Н (0,8–1,2 кгс), измерить его можно динамометром.
Очистите зону крепления от остатков старой резины и силиконовых смазок. Наличие посторонних частиц между адаптером и дворником вызовет люфт и вибрацию при работе. Для финальной очистки используйте сжатый воздух или продуйте крепление ртом, чтобы удалить мелкую пыль. Не применяйте WD-40 или аналогичные составы – они оставляют маслянистую плёнку, которая ухудшит сцепление нового дворника.
Если на рычаге обнаружены следы коррозии, обработайте их преобразователем ржавчины на основе ортофосфорной кислоты. Нанесите состав кистью, выдержите 10–15 минут, затем удалите остатки сухой ветошью. После обработки покройте металл тонким слоем консистентной смазки (например, Литол-24) для защиты от влаги. Избегайте попадания смазки на пластиковые элементы адаптера.
Перед установкой новых дворников Alca Germany сравните тип крепления на упаковке с фактическим на автомобиле. Производитель использует универсальные адаптеры, но в редких случаях может потребоваться переходник. Если крепление не совпадает, обратитесь к каталогу совместимости на сайте Alca или проконсультируйтесь с продавцом. Не пытайтесь подогнать дворник силой – это приведёт к поломке адаптера или рычага.
Выбор правильного размера щеток Alca Germany для вашего автомобиля
Размер щеток стеклоочистителя Alca Germany критически важен для эффективной работы. Производитель предлагает модели длиной от 260 до 700 мм, но универсального решения нет. Даже для одной марки автомобиля размеры могут отличаться в зависимости от года выпуска и модификации. Например, для Volkswagen Golf V (2003–2009) рекомендуются щетки 600 мм (водительская сторона) и 400 мм (пассажирская), а для Golf VII (2012–2019) – 650 мм и 350 мм соответственно.
Проверьте текущие размеры перед покупкой. Измерьте длину резиновой части щетки линейкой или рулеткой, исключая металлический каркас. Если щетки изношены неравномерно, ориентируйтесь на рекомендации производителя автомобиля – они указаны в руководстве по эксплуатации или на специальных наклейках под капотом. Для моделей Alca Germany с бескаркасной конструкцией допустимо отклонение ±5 мм от заводских параметров, но не более.
Некоторые автомобили требуют асимметричных размеров. Например, у Renault Duster (2010–2023) левая щетка длиннее правой: 600 мм против 450 мм. У Audi A6 C7 (2011–2018) разница еще заметнее – 700 мм и 500 мм. Игнорирование этих нюансов приведет к неполному очищению стекла или повреждению щеток о края кузова. Список совместимых размеров для конкретных моделей доступен на сайте Alca Germany в разделе «Подбор по автомобилю».
Учтите тип крепления. Alca Germany использует адаптеры для большинства систем: крючок (Hook), боковой штырь (Pinch Tab), байонет (Bayonet) и другие. Однако не все размеры щеток совместимы с каждым типом крепления. Например, щетки длиной менее 400 мм редко оснащаются байонетным креплением из-за конструктивных ограничений. Перед покупкой сверьтесь с таблицей совместимости адаптеров на упаковке или в каталоге производителя.
Для автомобилей с панорамной оптикой или нестандартной формой стекла (например, Mercedes-Benz CLS или BMW 5 Series GT) подойдут только специальные модели Alca Germany. В таких случаях стандартные размеры неэффективны – требуются щетки с изменяемой геометрией или увеличенной площадью контакта. Обратите внимание на линейку «Alca Special», где представлены решения для сложных стекол: 650/450 мм для Audi Q7 или 700/550 мм для Porsche Cayenne.
Если сомневаетесь в выборе, используйте VIN-код автомобиля. На сайте Alca Germany есть инструмент подбора, который автоматически определяет рекомендуемые размеры и тип крепления по идентификационному номеру. Введите 17-значный код в соответствующее поле – система выдаст точные данные без необходимости ручного поиска. Это исключает ошибки, особенно для редких или рестайлинговых моделей.
Установка адаптеров на новые дворники по типу крепления
Адаптеры для дворников Alca Germany поставляются в комплекте с набором универсальных креплений, но их установка зависит от типа фиксации на рычаге автомобиля. Наиболее распространённые системы: крючок (Hook), штырь (Pin), боковой зажим (Side Pin) и кнопочное крепление (Push Button). Перед началом проверьте маркировку на старых дворниках или сверьтесь с инструкцией к автомобилю – ошибка в выборе адаптера приведёт к неплотному прилеганию или срыву щётки на скорости.
Для крепления типа Hook (стандартный крючок 9×4 мм) адаптер устанавливается без инструментов: отогните пластиковый фиксатор на щётке, вставьте крючок рычага в паз адаптера до щелчка. Убедитесь, что защёлка надёжно зафиксировалась – при попытке сдвинуть дворник вверх он не должен отсоединяться. Если крючок имеет нестандартный размер (например, 8×3 мм), используйте переходник из комплекта Alca, обозначенный как Adapter-H8.
В случае Pin-крепления (штырь диаметром 4–6 мм) адаптер монтируется на щётку заранее: совместите отверстие на адаптере с выступом на рычаге, затем надавите до характерного щелчка. Для моделей с боковым штырём (Side Pin) потребуется предварительно снять защитный колпачок с адаптера, вставить штырь в паз и вернуть колпачок на место. Проверьте фиксацию, потянув дворник в сторону – он должен оставаться неподвижным.
Кнопочные системы (Push Button) требуют точного совмещения: нажмите на кнопку на рычаге, вставьте адаптер в паз до упора, затем отпустите кнопку – она должна зафиксировать щётку автоматически. Если кнопка не срабатывает, снимите адаптер и очистите механизм от грязи или смажьте силиконовой смазкой. Для дворников с креплением Bayonet (байонет) используйте адаптер Adapter-B из комплекта, поворачивая его на 90 градусов после установки для блокировки.
После установки адаптера проверьте угол наклона щётки: она должна плотно прилегать к стеклу по всей длине. Если дворник отходит в верхней или нижней части, отрегулируйте положение адаптера, ослабив фиксатор (если предусмотрен) или заменив его на вариант с другим углом наклона. Для автомобилей с выпуклым стеклом (например, Skoda Octavia, VW Golf) используйте адаптеры с маркировкой Adjustable, позволяющие корректировать прижим вручную.
Не используйте адаптеры от других производителей – даже визуально схожие модели могут иметь отличающиеся допуски, что приведёт к люфту или повреждению рычага. При замене дворников на автомобилях старше 5 лет осмотрите рычаг на предмет коррозии: ржавчина на крючке или штыре снижает надёжность фиксации. В таких случаях очистите поверхность металлической щёткой и нанесите тонкий слой консистентной смазки перед установкой нового адаптера.
Фиксация щеток на поводках без перекосов и люфта
Алгоритм установки без люфта:
- Расположите щетку перпендикулярно поводку, совместив центр адаптера с осью крепления.
- Надавите на щетку до характерного щелчка, контролируя равномерность входа адаптера – зазоры с обеих сторон должны быть одинаковыми (допуск ±0,5 мм).
- Покачайте щетку в горизонтальной плоскости: при правильной фиксации люфт не должен превышать 1–2 мм. Если обнаружен перекос, снимите щетку и повторите установку, сместив адаптер на 1–2 мм в сторону большего зазора.
Для проверки надежности фиксации выполните тест на отрыв: потяните щетку вниз с усилием 15–20 Н (примерно 1,5–2 кг). Если адаптер не смещается, зафиксируйте положение, защелкнув дополнительные фиксаторы (при наличии). На моделях с пружинным механизмом (например, Alca Super Flat) убедитесь, что пружина полностью вошла в паз – недожатие на 1–2 мм приводит к вибрации на скорости свыше 80 км/ч.
Проверка работоспособности и регулировка прилегания к стеклу
После установки дворников Alca Germany запустите двигатель и включите стеклоочистители на минимальной скорости. Наблюдайте за траекторией движения лезвий: они должны двигаться плавно, без рывков и задержек. Если дворник «прыгает» или останавливается в неположенном месте, проверьте крепление поводка – затяните гайку моментом 12–15 Н·м. Избегайте чрезмерной затяжки, чтобы не деформировать шлицы.
Нанесите на стекло тонкий слой воды из пульверизатора или воспользуйтесь омывателем. Включите дворники и оцените качество очистки: на поверхности не должно оставаться разводов, полос или неочищенных участков. Если лезвие оставляет следы, проверьте угол наклона резиновой кромки – он должен составлять 90° к стеклу. При необходимости отрегулируйте положение адаптера, ослабив фиксирующий винт на 1–2 оборота.
Прислушайтесь к звуку работы дворников. Скрип или скрежет указывает на неправильное прилегание резины. Чаще всего проблема решается очисткой лезвия от грязи и пыли – протрите его микрофиброй, смоченной в спиртовом растворе. Если шум сохраняется, проверьте износ резины: на рабочей кромке не должно быть трещин, расслоений или заусенцев. Допустимая толщина кромки – не менее 0,8 мм.
Для проверки равномерности прижима приложите лист бумаги формата А4 к стеклу под работающим дворником. Бумага должна зажиматься по всей длине лезвия с одинаковым усилием. Если в середине или на концах лист проскальзывает, отрегулируйте пружинный механизм поводка. На моделях Alca Germany с системой «Flex» подтяните или ослабьте натяжение пружины, вращая регулировочный винт на ¼ оборота за раз.
На морозе (-10°C и ниже) проверьте эластичность резины: она должна оставаться гибкой, не дубеть. Если лезвие затвердело, прогрейте его феном до температуры +20°C в течение 30 секунд. Избегайте прямого нагрева металлических частей – это может повредить антикоррозийное покрытие. Для зимней эксплуатации используйте дворники с графитовым напылением на резине, которое снижает трение на 30%.
После 50 циклов работы проверьте состояние фиксаторов адаптера. На моделях с креплением «Hook» или «Pinch Tab» убедитесь, что защелки не имеют люфта. При обнаружении зазора замените адаптер или подогните металлические лепестки плоскогубцами. На дворниках с системой «Bayonet» проверьте затяжку стопорного кольца – момент затяжки 8–10 Н·м.
Если дворник не доходит до крайних положений, отрегулируйте ограничители хода на поводке. На большинстве автомобилей это делается смещением упоров на 2–3 мм в нужную сторону. Для точной настройки используйте шаблон из картона, вырезанный по форме зоны очистки. Убедитесь, что лезвие не задевает уплотнители стекла или кромки кузова – минимальный зазор должен составлять 5 мм.
Завершите проверку тестом на высокой скорости (если позволяет автомобиль). При скорости выше 80 км/ч дворники не должны отрываться от стекла. Если это происходит, увеличьте прижимное усилие, повернув регулировочный винт на поводке на ½ оборота по часовой стрелке. На моделях с аэродинамическим спойлером убедитесь, что он расположен параллельно стеклу – отклонение более 5° снижает эффективность прижима на 40%.
