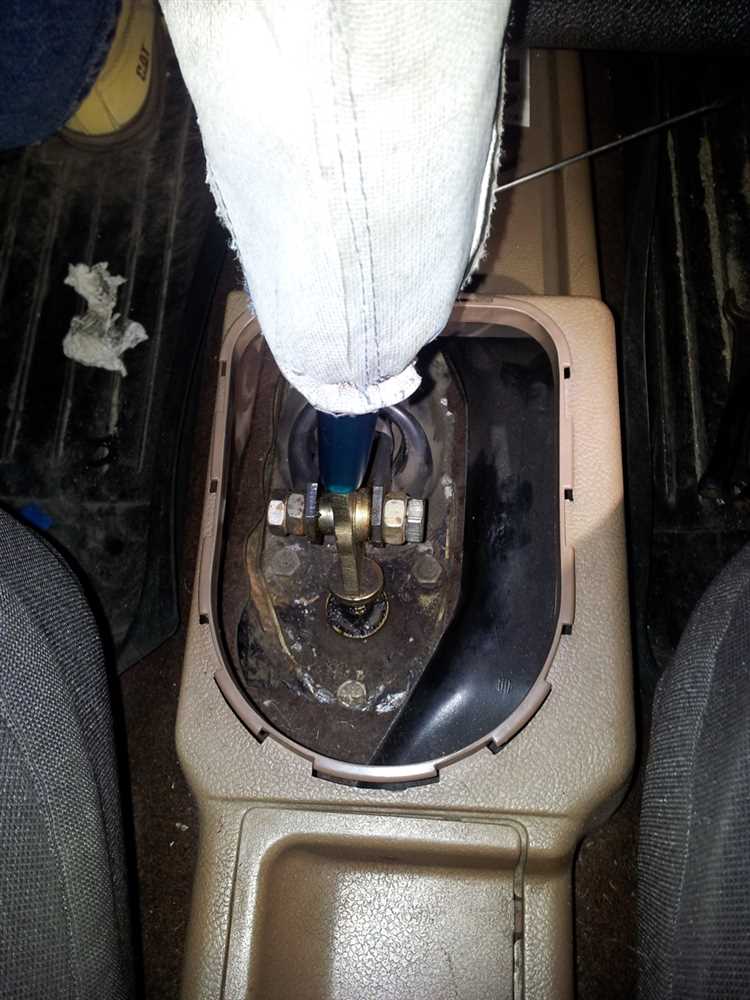

Люфт рычага КПП на ВАЗ 2110 – распространённая проблема, которая проявляется уже после 50–70 тысяч километров пробега. Износ пластиковых втулок кулисы, ослабление креплений или деформация тяг приводят к нечёткому включению передач, вибрациям и посторонним звукам при переключении. Если игнорировать проблему, со временем увеличится риск повреждения синхронизаторов и шестерён коробки.
Для диагностики достаточно покачать рычаг в поперечном и продольном направлениях. Допустимый люфт – не более 3–5 мм. Превышение этого значения указывает на необходимость регулировки или замены изношенных элементов. Основные причины: износ втулок реактивной тяги, ослабление болтов крепления кулисы или деформация шаровой опоры рычага. В 80% случаев достаточно заменить пластиковые втулки и отрегулировать привод.
Работу можно выполнить за 1–2 часа, имея стандартный набор инструментов: ключи на 10, 13, 17, отвёртку с плоским жалом, молоток и смазку типа Литол-24. Потребуются новые втулки (артикул 2110-1703160 для верхней, 2110-1703164 для нижней) и, при необходимости, ремкомплект кулисы (2110-1703010). Перед началом работ слейте масло из коробки и установите автомобиль на смотровую яму или подъёмник.
Начинайте с демонтажа защиты картера и отсоединения тяги привода от шарнира кулисы. Обратите внимание на состояние резиновых пыльников – при наличии трещин их лучше заменить. После снятия рычага проверьте шаровую опору: если она болтается, потребуется замена всего узла. Сборку проводите в обратной последовательности, предварительно смазав новые втулки и шарниры.
После установки отрегулируйте положение кулисы: затяните болты крепления при включённой первой передаче, затем проверьте чёткость переключения. Если люфт остался, повторите регулировку или замените реактивную тягу. В большинстве случаев этих действий достаточно для устранения проблемы на 30–50 тысяч километров.
Какие инструменты и материалы понадобятся для устранения люфта
Для работы потребуется стандартный набор ключей: накидные на 10, 13 и 17 мм, торцевые головки тех же размеров с удлинителем, а также шестигранник на 5 мм для фиксации тяги. Обязателен динамометрический ключ с диапазоном 20–100 Н·м – без него невозможно соблюсти момент затяжки контргайки (рекомендуемое значение 30–35 Н·м). Из специфических инструментов пригодится съёмник шаровых опор или монтировка для отсоединения тяги от шарнира, а также молоток с медной наставкой для аккуратного демонтажа пластиковых втулок. Не забудьте про шприц для смазки ШРУС-4 или Литол-24 – им удобно наносить состав на новые втулки перед установкой.
Основные расходники: комплект втулок рычага КПП (артикул 2110-1703160 для оригинальных деталей или аналоги от «Трек», «БелМаг»), стопорное кольцо тяги (если старое деформировано), а также герметик ABRO 999 для фиксации резьбовых соединений. При сильном износе шарнира потребуется замена тяги в сборе (2110-1703010) – проверьте её состояние перед началом работ. Для очистки посадочных мест используйте металлическую щётку и ветошь, смоченную в бензине «Калоша» или очистителе карбюратора.
Как правильно снять рычаг КПП на ВАЗ 2110 без повреждений
Перед началом работ отсоедините минусовую клемму аккумулятора и снимите чехол рычага КПП, потянув его вверх. Под чехлом расположена пластиковая втулка – аккуратно подденьте её плоской отвёрткой, избегая сильного нажима, чтобы не сломать фиксаторы. Если втулка прикипела, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.
Открутите гайку крепления рычага к тяге кулисы ключом на 13. Гайка находится под резиновым пыльником – сдвиньте его в сторону, не повреждая. Если гайка не поддаётся, зафиксируйте тягу вторым ключом на 13 за грани под гайкой, чтобы предотвратить проворачивание. После откручивания снимите шайбу и резиновую подушку, запомнив их порядок установки.
Вытащите рычаг из посадочного места, покачивая его из стороны в сторону. Если он не поддаётся, проверьте, не осталось ли незамеченных креплений – на некоторых моделях ВАЗ 2110 рычаг дополнительно фиксируется стопорным кольцом на штоке. Для его снятия используйте специальные щипцы или тонкую отвёртку, поддевая кольцо равномерно по окружности.
Осмотрите шток рычага на наличие заусенцев или коррозии – они могут затруднить демонтаж. При необходимости зачистите поверхность мелкой наждачной бумагой (зернистость 400–600), но не снимайте слишком много металла. Если шток погнут, выправьте его молотком через деревянную проставку, чтобы не повредить хромированное покрытие.
После снятия рычага закройте отверстие в кузове ветошью, чтобы предотвратить попадание грязи в механизм КПП. Храните снятые детали в чистом месте, избегая контакта с абразивными поверхностями. Перед обратной установкой смажьте шток и втулки литолом или аналогичной пластичной смазкой для снижения трения и предотвращения преждевременного износа.
Проверка состояния втулок и шаровой опоры рычага переключения передач
Для диагностики втулок рычага КПП на ВАЗ 2110 снимите пластиковый кожух центрального тоннеля и осмотрите резиновые элементы на наличие трещин, разрывов или деформаций. Особое внимание уделите нижней втулке – она изнашивается быстрее из-за постоянных нагрузок при переключении передач. Проверьте люфт, покачав рычаг в стороны: если амплитуда превышает 3–5 мм, втулки требуют замены. Используйте фонарик для осмотра труднодоступных мест – часто повреждения скрыты под слоем грязи.
Шаровую опору рычага проверяйте в сборе с механизмом выбора передач. Зафиксируйте рычаг в нейтральном положении и попробуйте сдвинуть его вверх-вниз: допустимый люфт – не более 1–2 мм. Если опора болтается или слышны стуки при переключении, замените её вместе с пыльником, даже если видимых повреждений нет. Для точной диагностики отсоедините тягу от шаровой и проверьте её подвижность вручную – заедания или чрезмерная свобода хода указывают на износ.
При замене втулок используйте только оригинальные детали (артикул 2110-1703160 для верхней, 2110-1703164 для нижней) или аналоги от проверенных производителей (например, «БРТ» или «Триалли»). Перед установкой смажьте новые втулки силиконовой смазкой – это продлит срок их службы и снизит трение. После сборки отрегулируйте положение рычага, чтобы исключить перекосы, и проверьте чёткость включения передач на ходу.
Замена изношенных деталей: пошаговая инструкция с фото
Люфт рычага КПП на ВАЗ 2110 чаще всего возникает из-за износа пластиковых втулок в механизме выбора передач или шаровой опоры рычага. Перед началом работ подготовьте инструменты: ключи на 10, 13, 17, отвёртку с плоским жалом, молоток, съёмник шаровых опор (или монтировку), а также новые детали – втулки (артикул 2110-1703160) и шаровую опору (2110-1703055). Работу удобнее проводить на смотровой яме или подъёмнике, но можно обойтись домкратом и страховочными упорами.
Снимите центральную консоль, открутив четыре самореза крепления тоннеля и отсоединив разъёмы прикуривателя и подсветки. Отключите трос привода спидометра, если он мешает доступу. Далее демонтируйте защитный чехол рычага КПП, потянув его вверх и освободив от фиксаторов. Открутите гайку крепления шаровой опоры (ключ на 17) и с помощью съёмника или монтировки выпрессуйте её из кулисы. Если опора прикипела, аккуратно обстучите её молотком через деревянную проставку.
Для замены втулок потребуется разобрать механизм выбора передач. Открутите три болта крепления корпуса кулисы (ключ на 10) и снимите его вместе с рычагом. Внутри корпуса вы увидите две пластиковые втулки – верхнюю и нижнюю. Извлеките их, поддев отвёрткой или выбив молотком через выколотку. Перед установкой новых втулок смажьте их тонким слоем литола или аналогичной смазки. Запрессуйте втулки на место, убедившись, что они сели без перекосов.
Сборку проводите в обратной последовательности. Установите шаровую опору в кулису, затянув гайку моментом 25–30 Н·м. Проверьте свободный ход рычага – он должен перемещаться плавно, без заеданий. Если люфт сохраняется, осмотрите пружину фиксатора (артикул 2110-1703140) и при необходимости замените её. После сборки отрегулируйте привод переключения передач, выставив рычаг в нейтральное положение и зафиксировав тягу кулисы.
Финальный этап – проверка работы КПП. Запустите двигатель, поочерёдно включите все передачи, обращая внимание на чёткость переключений. Если рычаг «гуляет» или передачи включаются с усилием, повторите регулировку. В случае появления посторонних шумов разберите механизм повторно и проверьте состояние всех деталей. Замена втулок и шаровой опоры устраняет люфт в 90% случаев, но если проблема осталась, осмотрите карданчик привода КПП (артикул 2110-1703190) и вилку выбора передач.
Сборка и регулировка рычага КПП после устранения люфта
Перед сборкой убедитесь, что все детали, заменённые или отремонтированные при устранении люфта, очищены от старой смазки и металлической стружки. Особое внимание уделите шаровой опоре рычага и втулкам – на них не должно быть задиров или следов износа. Нанесите тонкий слой литиевой смазки (например, Литол-24) на поверхности трения, избегая попадания на резиновые уплотнители.
Установите рычаг КПП в посадочное место, совместив отверстия под болты крепления. Затяните два верхних болта моментом 18–22 Н·м, используя динамометрический ключ. Нижний болт, фиксирующий шаровую опору, затягивайте последним – его момент 25–30 Н·м. Перетяжка приведёт к деформации пластиковых втулок, недотяжка – к повторному люфту.
Проверьте положение рычага относительно кулисы. В нейтральном положении он должен находиться строго по центру между первой и второй передачами. Если наблюдается смещение, ослабьте хомут крепления тяги к кулисе и отрегулируйте её длину, вращая тягу по резьбе. После корректировки затяните хомут моментом 12–15 Н·м.
Для точной настройки включите первую передачу и убедитесь, что рычаг не упирается в ограничитель хода. Если передача включается с усилием или не до конца, отрегулируйте положение кулисы, смещая её вперёд или назад относительно штока КПП. Зазор между рычагом и ограничителем в крайних положениях должен составлять 2–3 мм.
После сборки проверьте чёткость переключения передач на заведённом двигателе. Передачи должны включаться без заеданий и посторонних звуков. Если рычаг «гуляет» в поперечном направлении, подтяните болты крепления механизма выбора передач под днищем автомобиля – момент затяжки 10–12 Н·м.
При появлении вибрации на ручке рычага замените демпферную втулку в основании. Для этого снимите декоративный чехол, открутите гайку крепления рукоятки (момент 8–10 Н·м) и извлеките старую втулку. Новую установите с применением силиконовой смазки, чтобы избежать скрипов.
Финальная проверка проводится на ходу. Протестируйте все передачи, включая заднюю, на разных скоростях. Рычаг не должен самопроизвольно выскакивать из положения или «проваливаться» при резком переключении. Если проблема сохраняется, повторно разберите механизм и проверьте состояние пружин фиксаторов в КПП.

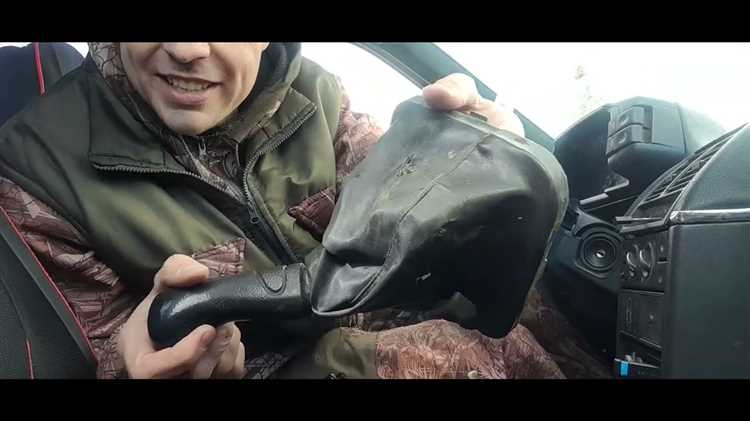

Завершите работу установкой защитного чехла рычага. Убедитесь, что он не перекручен и плотно прилегает к основанию, иначе пыль и влага вызовут коррозию металлических элементов. Затяните хомут крепления чехла без чрезмерного усилия, чтобы не повредить материал.
Тестирование работы коробки передач и устранение возможных ошибок
Проверьте работу КПП на холостом ходу: заведите двигатель, выжмите сцепление и попробуйте включить каждую передачу без газа. Норма – легкое, без скрежета перемещение рычага. Если слышен металлический лязг, особенно при включении задней передачи, это указывает на неполное выключение сцепления или износ синхронизаторов. В таком случае отрегулируйте свободный ход педали сцепления (должен составлять 25–35 мм) или замените изношенные детали.
Оцените поведение коробки при резком разгоне и торможении двигателем. На скорости 40–50 км/ч включите третью передачу и резко нажмите на газ – рычаг не должен самопроизвольно выскакивать из зацепления. Аналогично проверьте четвертую передачу на 60–70 км/ч. Если передача «вылетает», подтяните болты крепления механизма выбора передач к картеру КПП (момент затяжки – 18–22 Н·м) или замените пружину фиксатора штока.
Задняя передача должна включаться без дополнительных манипуляций с рычагом. Если для ее активации требуется прилагать усилие или слышен хруст, проверьте состояние блокирующего кольца синхронизатора задней передачи. На ВАЗ 2110 часто встречается износ этого элемента, что приводит к затрудненному включению. Замените кольцо, если зазор между ним и шестерней превышает 0,8 мм.
При движении накатом на нейтральной передаче рычаг не должен вибрировать или «гулять» в поперечном направлении. Если вибрация присутствует, осмотрите подушки крепления коробки передач – трещины или отслоение резины от металлической втулки требуют замены. Также проверьте затяжку болтов крепления КПП к двигателю (момент – 50–62 Н·м) и состояние шарниров привода переключения передач.
После тест-драйва заглушите двигатель и осмотрите место соединения тяг привода с механизмом выбора передач. Подтеки масла на картере КПП или шарнирах указывают на износ сальников или уплотнений. Замените сальник штока выбора передач, если течь локализована в районе его выхода из картера. Для этого снимите привод, выпрессуйте старый сальник и установите новый, предварительно смазав его рабочую кромку трансмиссионным маслом.
Если после всех регулировок и проверок остаются проблемы с переключением, демонтируйте механизм выбора передач и осмотрите его внутренние элементы. Частая причина – износ пластиковых втулок штоков или поломка пружин фиксаторов. Замените изношенные детали комплектом (артикул 2110-1703160 для ВАЗ 2110). При сборке смажьте трущиеся поверхности литолом-24 и отрегулируйте положение механизма согласно заводской инструкции.
