Амортизатор – ключевой элемент подвески, отвечающий за гашение колебаний кузова и колёс. Его работа напрямую влияет на управляемость, комфорт и безопасность. Средний ресурс амортизатора составляет 60–100 тыс. км, но при агрессивной езде или плохих дорогах срок сокращается до 30–50 тыс. км. Неисправный амортизатор увеличивает тормозной путь на 10–15% и ухудшает сцепление с дорогой, особенно на неровностях.
Конструктивно амортизатор состоит из цилиндра, заполненного рабочей жидкостью или газом, поршня с клапанами и штока. В двухтрубных моделях (наиболее распространённых) внутренний цилиндр окружён резервуаром для компенсации объёма жидкости. Однотрубные амортизаторы, как у спортивных автомобилей, имеют разделительный поршень для газа под давлением 20–30 бар, что улучшает реакцию на мелкие неровности. Газонаполненные амортизаторы (например, от KYB или Bilstein) эффективнее обычных на 15–20% при высоких нагрузках.
Внешне амортизатор представляет собой металлический цилиндр диаметром 30–60 мм с крепёжными проушинами или опорными чашками. Шток, выходящий из корпуса, имеет диаметр 10–18 мм и хромированное покрытие для защиты от коррозии. На поверхности цилиндра часто нанесена маркировка: производитель, модель, направление установки (например, «UP» для вертикального монтажа). Признаки износа – подтёки масла, деформация корпуса, стуки при проезде неровностей. Для проверки состояния рекомендуется раскачать автомобиль: если кузов продолжает колебаться после 1–2 качков, амортизаторы требуют замены.
Выбор амортизаторов зависит от условий эксплуатации. Для городской езды подойдут стандартные модели (например, Monroe или Sachs), для бездорожья – усиленные с увеличенным ходом штока (как у Rancho или Old Man Emu). При замене обязательно менять амортизаторы парами на одной оси, чтобы избежать дисбаланса подвески. После установки требуется проверка углов установки колёс – несоосность даже на 0,5° сокращает срок службы новых амортизаторов на 30–40%.

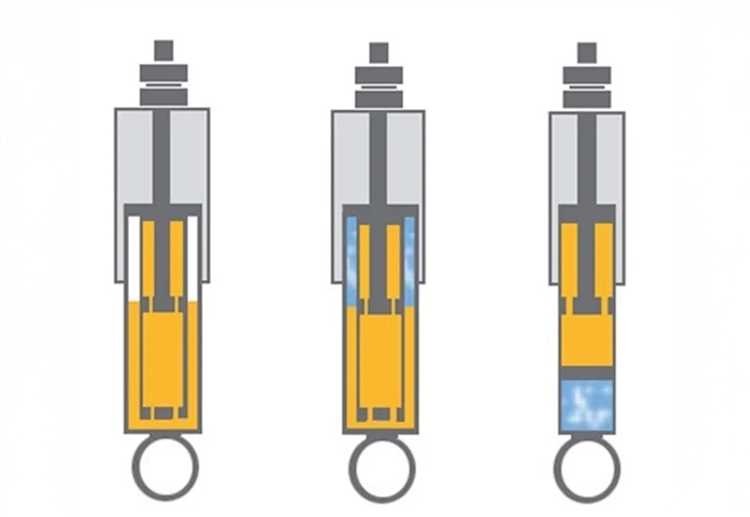

Амортизатор в автомобиле: устройство и внешний вид
Амортизатор – гидравлический или газонаполненный демпфер, состоящий из цилиндрического корпуса, поршня с клапанами, штока и уплотнительных элементов. Внутри корпуса находится рабочая жидкость (масло) или газ под давлением (в газонаполненных моделях), которые перетекают через калиброванные отверстия поршня, создавая сопротивление колебаниям подвески. Шток, соединённый с поршнем, выходит наружу через сальник, предотвращающий утечку жидкости. Внешне амортизатор выглядит как металлический цилиндр диаметром 30–70 мм с крепёжными проушинами или опорными чашками на концах, часто покрытый антикоррозийным составом или гальваническим покрытием.
Конструкция зависит от типа подвески: двухтрубные амортизаторы (наиболее распространённые) имеют внутренний и внешний цилиндры, где внешний служит резервуаром для компенсации объёма жидкости при движении штока. Однотрубные модели (газонаполненные) отличаются отсутствием внешнего цилиндра – газ под давлением 20–30 бар отделяется от жидкости плавающим поршнем, что улучшает теплоотвод и снижает риск кавитации. На корпусе часто нанесена маркировка с указанием производителя, модели и направления установки (например, «UP» для вертикального монтажа). При выборе амортизатора критически важно учитывать совместимость с параметрами подвески: ход штока, диаметр креплений и жёсткость, указанную в спецификации автомобиля.
Визуальный осмотр амортизатора позволяет выявить неисправности: подтёки масла на корпусе или штоке свидетельствуют о нарушении герметичности сальника, коррозия на штоке – о необходимости замены, а деформация корпуса (вмятины, трещины) говорит о механических повреждениях. При установке рекомендуется использовать новые крепёжные болты и гайки, а также проверять соосность монтажных точек – перекос приводит к преждевременному износу уплотнений. Для продления срока службы амортизаторов избегайте агрессивной езды по неровностям и регулярно контролируйте уровень рабочей жидкости в моделях с возможностью дозаправки.
Из каких основных частей состоит автомобильный амортизатор
Цилиндр – основа амортизатора, изготавливаемая из высокопрочной стали с толщиной стенки 1,5–3 мм. Внутренняя поверхность полируется до шероховатости Ra 0,2–0,4 мкм для минимизации трения поршня. В двухтрубных конструкциях используется внешний резервуар, компенсирующий объём рабочей жидкости при сжатии. Материал цилиндра должен выдерживать давление до 150 бар и температуру до 120°C без деформаций.
Поршень с системой клапанов – подвижный элемент, разделяющий цилиндр на рабочие камеры. Диаметр поршня варьируется от 20 до 50 мм в зависимости от типа амортизатора. На его поверхности расположены дроссельные отверстия диаметром 0,5–2 мм, регулирующие поток масла при ходе сжатия и отбоя. Клапаны изготавливаются из пружинной стали толщиной 0,1–0,3 мм и рассчитаны на 10–15 млн циклов срабатываний.
Шток – стальной стержень диаметром 8–20 мм, передающий усилие от подвески к поршню. Для защиты от коррозии и износа применяется хромирование толщиной 20–50 мкм или никель-фосфорное покрытие. Шток должен выдерживать осевые нагрузки до 5000 Н и боковые – до 1000 Н без остаточной деформации. В верхней части штока нарезается резьба М10–М16 для крепления к кузову или подвеске.
Направляющая втулка штока изготавливается из бронзы, полиамида или композитных материалов с низким коэффициентом трения (0,05–0,15). Она центрирует шток внутри цилиндра и предотвращает его перекос при боковых нагрузках. Втулка имеет канавки для удержания смазки и отвода продуктов износа. Износ втулки свыше 0,1 мм приводит к стукам и утечкам масла.
Рабочая жидкость – гидравлическое масло с вязкостью 10–30 сСт при 40°C. В современных амортизаторах используются синтетические масла на основе полиальфаолефинов с присадками, снижающими пенообразование и окисление. Объём жидкости в однотрубном амортизаторе составляет 100–300 мл, в двухтрубном – 200–500 мл. При потере 10–15% объёма эффективность демпфирования снижается на 30–40%.
Газовый подпор – азот под давлением 5–25 бар, предотвращающий кавитацию масла при резких ходах подвески. В однотрубных амортизаторах газ отделяется от жидкости плавающим поршнем, в двухтрубных – находится в верхней части резервуара. Давление газа подбирается исходя из жёсткости подвески: для спортивных автомобилей – 20–25 бар, для комфортных – 5–10 бар.
Уплотнительные элементы – резиновые или полиуретановые манжеты, предотвращающие утечки масла и попадание грязи. Основной сальник штока изготавливается из фторкаучука или нитрильной резины с твёрдостью 70–80 Shore A. Для герметизации цилиндра используются кольца круглого сечения диаметром 1–3 мм. Срок службы уплотнений – 80–120 тыс. км, после чего их замена обязательна даже при отсутствии видимых повреждений.
Как отличить газовый амортизатор от масляного по внешним признакам
Первый и самый очевидный признак – маркировка. Газовые амортизаторы часто имеют обозначения «Gas», «Gas-Charged», «Twin-Tube Gas» или «Monotube Gas» на корпусе или этикетке. Масляные амортизаторы маркируются как «Hydraulic», «Oil», «Twin-Tube Oil» или просто не имеют дополнительных надписей. Производители, такие как KYB, Sachs и Monroe, наносят эти данные на цилиндр или защитный кожух. Если маркировка отсутствует, проверьте наличие газового клапана – небольшого выступа с резьбой или заглушкой на корпусе, характерного для газонаполненных моделей.
Конструкция штока и корпуса также выдаёт тип амортизатора. Газовые модели, особенно однотрубные (monotube), имеют более толстый и длинный шток, так как газовый подпор требует дополнительного объёма. Корпус у них часто цельнометаллический, без сварных швов в нижней части, в отличие от масляных двухтрубных амортизаторов, где внешний цилиндр приварен к основанию. Ещё один нюанс: газовые амортизаторы обычно тяжелее на 10–20% при одинаковых габаритах из-за дополнительного давления газа (обычно азота под 10–30 бар).
Поведение при сжатии – надёжный индикатор. Возьмите амортизатор в руки и резко надавите на шток: если он возвращается в исходное положение плавно, но с заметным сопротивлением, это масляный тип. Газовый амортизатор отпружинит мгновенно и с характерным шипением (если давление высокое). Также обратите внимание на рабочий ход: у газовых моделей он часто короче на 5–15 мм из-за компенсационного объёма газа. При визуальном осмотре ищите следы масла на корпусе – у газовых амортизаторов они минимальны или отсутствуют, так как газ препятствует утечкам.

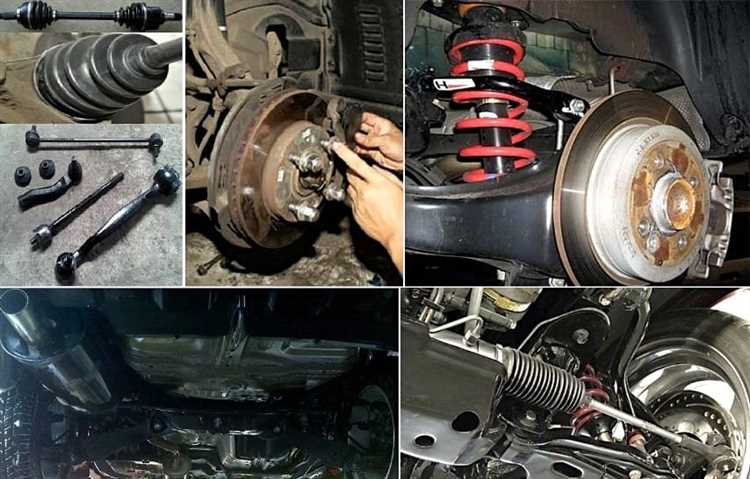

Где расположены амортизаторы в разных типах подвески автомобиля
В независимой подвеске типа McPherson амортизатор интегрирован в стойку, образуя единый узел с пружиной. Он крепится верхней частью к кузову через опорный подшипник, а нижней – к поворотному кулаку. Такая конструкция характерна для передней оси большинства легковых автомобилей, включая модели Volkswagen Golf, Toyota Corolla и Hyundai Solaris. Доступ к амортизатору осуществляется через моторный отсек или колесную арку, но для замены часто требуется демонтаж всей стойки.
В многорычажной подвеске амортизаторы располагаются отдельно от пружин и крепятся к рычагам или кузову через сайлентблоки. На задней оси они могут быть установлены вертикально между нижним рычагом и подрамником (пример – BMW 3 серии) или под углом для оптимизации кинематики (Mercedes-Benz W213). В передней подвеске такого типа амортизатор часто фиксируется к верхнему рычагу, как в Audi A6 или Lexus RX. При диагностике обращайте внимание на состояние крепежных точек – износ сайлентблоков приводит к люфтам и стукам.
В зависимой подвеске с неразрезным мостом амортизаторы устанавливаются по бокам моста, параллельно пружинам или рессорам. На грузовых автомобилях (ГАЗель, УАЗ) они крепятся к лонжеронам рамы и балке моста через резиновые втулки. В легковых автомобилях с задним мостом (например, ВАЗ-2107) амортизаторы расположены под углом 10–15° к вертикали для улучшения гашения продольных колебаний. При замене проверяйте соосность креплений – перекос вызывает неравномерный износ штока и уплотнений.
В пневматической подвеске амортизаторы работают в паре с пневмобаллонами. В системах с отдельными баллонами (Audi A8, Mercedes S-Class) амортизатор может быть встроен в пневмоэлемент или установлен рядом. В адаптивных подвесках (Magnetic Ride от GM, Adaptive Damping System от BMW) амортизаторы оснащены электромагнитными клапанами и датчиками положения кузова. Для обслуживания требуется специализированное оборудование – диагностика через OBD-II и калибровка после замены.
В подвеске типа «Де Дион» амортизаторы крепятся к кузову и трубчатой балке моста. Такая схема встречается на спортивных автомобилях (Alfa Romeo GTV, Lotus Elise) и обеспечивает минимальный неподрессоренный вес. Амортизаторы здесь часто имеют увеличенный ход и усиленные крепления, так как воспринимают дополнительные нагрузки от приводных валов. При тюнинге подвески этого типа рекомендуется использовать амортизаторы с регулировкой жесткости для компенсации измененной геометрии.
В задней подвеске с торсионной балкой амортизаторы расположены внутри балки или снаружи, под углом к вертикали. На автомобилях Renault Logan и Skoda Octavia они крепятся к кузову через кронштейны и к балке через болты. В некоторых конструкциях (Ford Focus) амортизатор объединен с пружиной в единый модуль. При замене обращайте внимание на маркировку – амортизаторы для левой и правой стороны могут отличаться направлением установки клапанов.
В гоночных автомобилях с подвеской push-rod или pull-rod амортизаторы вынесены внутрь кузова и соединены с колесами через систему рычагов и толкателей. Такая схема позволяет снизить центр тяжести и улучшить аэродинамику (пример – Formula 1, LMP1). Амортизаторы здесь работают в экстремальных условиях, поэтому требуют частой замены масла и проверки на герметичность. Для дорожных версий спорткаров (Porsche 911 GT3) применяются аналогичные решения, но с упрощенной конструкцией креплений.
Какие повреждения амортизатора видны при визуальном осмотре
Первым признаком износа служат подтёки масла на корпусе амортизатора. Даже небольшие масляные пятна в районе сальника или штока указывают на нарушение герметичности. Если жидкость стекает тонкой струйкой или образует засохшие потёки, ресурс детали исчерпан на 70–90%. При этом проверяйте не только сам амортизатор, но и пружину – масло, попадая на неё, разрушает защитное покрытие, ускоряя коррозию.
Следы механических повреждений на штоке – царапины, задиры или коррозия – сигнализируют о необходимости замены. Даже микроскопические дефекты приводят к быстрому износу сальника, после чего амортизатор теряет работоспособность за 1–2 тысячи километров. Особое внимание уделяйте хромированной поверхности: матовые участки или ржавчина говорят о глубокой выработке.
Деформация корпуса амортизатора – вмятины, трещины или вздутия – результат ударов или перегрузок. Такие повреждения нарушают геометрию рабочей камеры, приводя к неравномерному распределению давления. Внешне это проявляется стуками на неровностях, а при разборке обнаруживается разрушение внутренних клапанов. Если корпус погнут, дальнейшая эксплуатация опасна: возможен разрыв металла под нагрузкой.
Неоднородный износ протектора шин – косвенный, но точный признак неисправности амортизаторов. Если на одной оси шины стираются «пятнами» или с одной стороны, проверьте демпфирующие элементы. Причина – неравномерное распределение нагрузки из-за потери жёсткости амортизатора. На скорости свыше 80 км/ч это увеличивает тормозной путь на 15–20% и снижает сцепление с дорогой.
Стук при проезде неровностей, особенно на холодную, указывает на разрушение внутренних компонентов. Чаще всего ломаются клапаны сжатия или отбоя, реже – поршень. Если при нажатии на крыло автомобиль продолжает раскачиваться более 1,5–2 раз, амортизатор не гасит колебания. В этом случае диагностика на стенде подтвердит потерю 60–80% работоспособности, и замена неизбежна.
