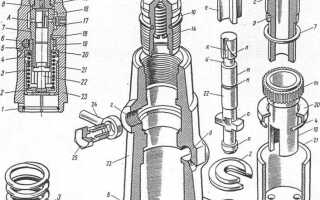

Какой элемент топливного насоса размещается в нижней половине корпуса

Нижняя часть корпуса топливного насоса – это зона, где сосредоточены ключевые элементы, отвечающие за фильтрацию, стабилизацию давления и защиту системы от загрязнений. В большинстве современных бензиновых и дизельных двигателей здесь располагается сетчатый фильтр грубой очистки, задерживающий частицы размером от 50 до 100 микрон. Его состояние напрямую влияет на ресурс насоса: засорение на 30–40% снижает производительность на 15–20%, что приводит к нестабильной работе двигателя на высоких оборотах.

В дизельных системах Common Rail и некоторых бензиновых агрегатах с непосредственным впрыском в нижней части корпуса может находиться датчик уровня топлива (поплавкового или резистивного типа). Его погрешность в измерениях обычно составляет ±2–3%, но при механических повреждениях или окислении контактов ошибка возрастает до 10–15%. В моделях с обратной магистралью здесь же размещается клапан регулировки давления, поддерживающий значение в диапазоне 3–6 бар для бензиновых и 10–25 бар для дизельных систем.

В конструкциях с интегрированным модулем топливного насоса (например, у Volkswagen/Audi с системами FSI или TFSI) нижняя часть корпуса часто содержит обратный клапан, предотвращающий слив топлива из магистрали при выключенном двигателе. Его неисправность проявляется в увеличении времени запуска на 1,5–2 секунды из-за падения остаточного давления. Для диагностики рекомендуется проверять герметичность клапана манометром при давлении 0,5 бар – утечка свыше 0,1 л/мин указывает на необходимость замены.

При разборке нижней части корпуса особое внимание следует уделять уплотнительным кольцам из фторкаучука (FKM) или нитрильного каучука (NBR). Их деформация или растрескивание приводит к подсосу воздуха, что вызывает провалы при разгоне и ошибки по бедной смеси (P0171, P0174). Для замены подходят только оригинальные уплотнения или аналоги с твердостью 70–80 по Шору A – более мягкие материалы быстро разрушаются под воздействием этанола в топливе.

В дизельных насосах высокого давления (например, Bosch CP4) нижняя часть корпуса может включать фильтр тонкой очистки с размером ячеек 5–10 микрон. Его засорение на 50% увеличивает нагрузку на насос на 25–30%, что сокращает срок службы плунжерных пар. Для профилактики рекомендуется промывка ультразвуком в специализированных растворах (например, Liqui Moly Diesel Partikelfilter Schutz) каждые 50 000 км.

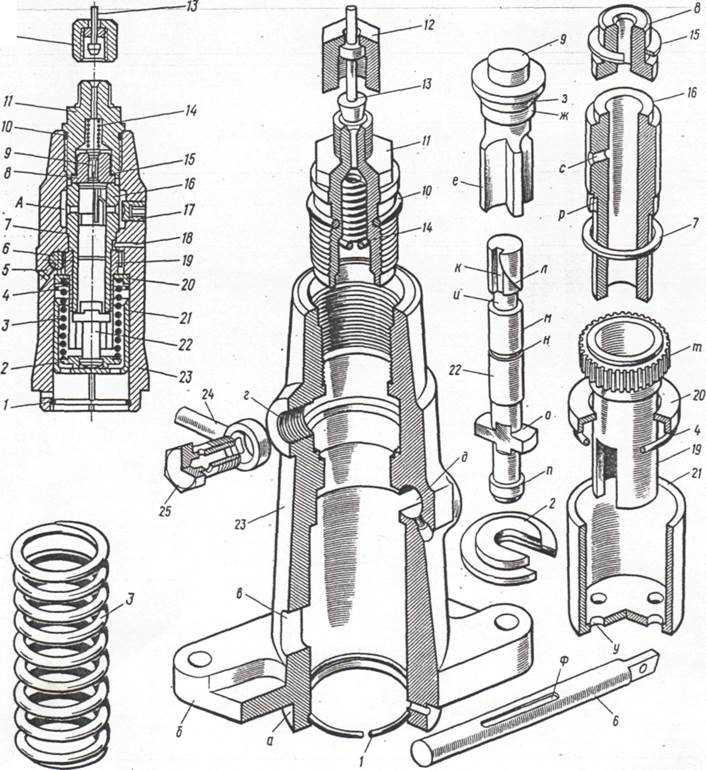

Нижняя часть корпуса топливного насоса: что там находится

В нижней части корпуса топливного насоса расположены ключевые элементы, обеспечивающие его работоспособность и фильтрацию топлива. Здесь размещается сетчатый фильтр грубой очистки – первичный барьер, задерживающий механические примеси размером от 50 до 100 микрон. Фильтр крепится к приемному патрубку насоса через уплотнительное кольцо из бензостойкой резины или фторопласта, предотвращающее подсос воздуха. В некоторых моделях (например, Bosch 0 580 454 001) здесь же установлен датчик уровня топлива с поплавковым механизмом, передающий данные на приборную панель.

Под фильтром часто находится обратный клапан, препятствующий сливу топлива из магистрали при выключенном двигателе. Это критично для систем с обратной подачей (returnless), где давление должно сохраняться в топливной рампе. В насосах высокого давления (ТНВД) нижняя часть может включать подкачивающий насос низкого давления – шестеренчатый или роликовый, создающий предварительное давление 0,5–1,5 бар для стабильной работы основного насоса. При диагностике обращайте внимание на состояние уплотнений: износ прокладок здесь приводит к падению давления на 20–30%.

В дизельных системах Common Rail нижняя часть корпуса нередко содержит датчик температуры топлива, интегрированный в корпус насоса. Его показания используются ЭБУ для коррекции угла опережения впрыска и цикловой подачи. При замене насоса проверяйте совместимость датчика с блоком управления – несоответствие версии ПО может вызвать ошибку P0180. Для бензиновых насосов критично отсутствие коррозии на контактах электродвигателя, расположенных в нижней части: окисление увеличивает сопротивление цепи на 0,3–0,7 Ом, что снижает производительность насоса на 10–15%.

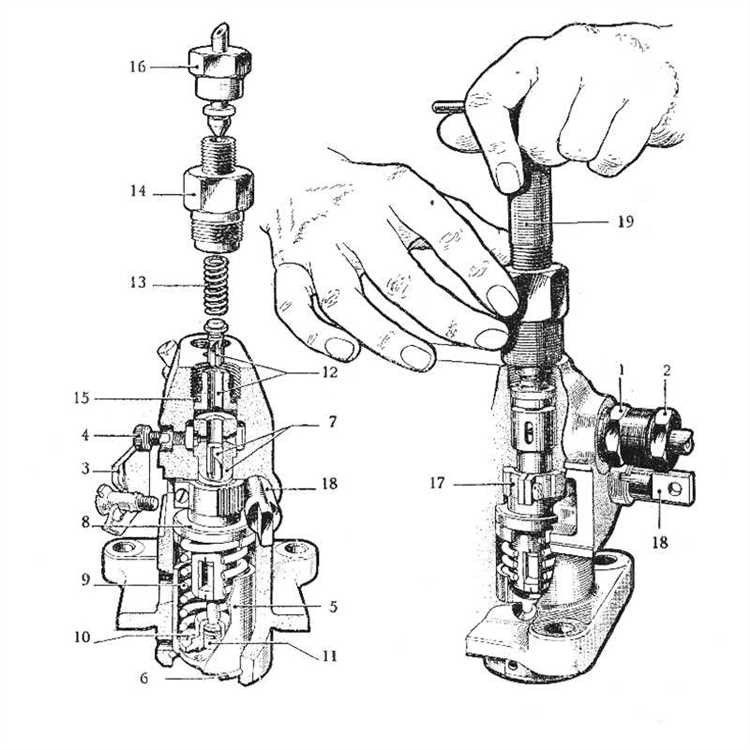

Какие элементы входят в состав нижней части корпуса насоса

Нижняя часть корпуса топливного насоса – зона, где сосредоточены компоненты, отвечающие за фильтрацию, смазку и первичную подготовку топлива перед подачей в систему. Конструкция варьируется в зависимости от типа насоса (механический, электрический, погружной), но базовый набор элементов остаётся схожим. Основные узлы здесь работают в условиях повышенных нагрузок, поэтому их состояние напрямую влияет на ресурс всей топливной системы.

Ключевые элементы нижней части:

• Сетчатый фильтр грубой очистки – металлическая или синтетическая сетка с ячейками 50–150 мкм, задерживающая крупные частицы ржавчины, песка и осадка. Устанавливается на входе в насос, предотвращая засорение клапанов и плунжеров. В дизельных системах ячейки мельче (20–50 мкм) из-за высокой чувствительности форсунок к загрязнениям.
• Поддон (отстойник) – резервуар для сбора воды и тяжёлых фракций топлива. В дизельных насосах оснащается датчиком уровня воды, сигнализирующим о необходимости слива. Объём поддона зависит от модели: от 50 мл в легковых автомобилях до 500 мл в грузовиках.
• Редукционный клапан – поддерживает заданное давление в системе, сбрасывая излишки топлива обратно в бак. Располагается в нижней части корпуса для минимизации гидравлических потерь. Пружина клапана калибруется под рабочее давление: 3–5 бар для бензиновых двигателей, 10–25 бар для дизельных.

В электрических топливных насосах (ЭТН) нижняя часть корпуса дополнительно включает:

• Коллектор всасывания – канал, направляющий топливо к рабочему колесу насоса. Форма коллектора оптимизирована для снижения кавитации: спиральные или лопаточные конструкции уменьшают турбулентность потока.
• Датчик уровня топлива – поплавковый механизм с потенциометром, передающий данные на приборную панель. Точность измерения зависит от геометрии поплавка: сферические модели менее чувствительны к наклонам бака, чем плоские.
• Обратный клапан – предотвращает слив топлива из магистрали при выключенном насосе, сохраняя давление в системе. Устанавливается на выходе из насоса; в некоторых моделях совмещён с редукционным клапаном.

В механических насосах (например, ТНВД) нижняя часть корпуса содержит:

• Кулачковый вал – приводит в движение плунжеры через толкатели. Изготавливается из легированной стали с закалкой поверхности до 60 HRC. Профиль кулачков определяет закон подачи топлива: трапецеидальный для равномерной подачи, треугольный для резкого впрыска.
• Подшипники скольжения – бронзовые или стальные втулки, смазываемые топливом. Зазор между валом и подшипником – 0,02–0,05 мм; превышение нормы приводит к падению давления и износу кулачков.
• Дренажные каналы – отводят просочившееся топливо из полости насоса в бак. Засорение каналов вызывает перегрев и коррозию внутренних деталей.

Особое внимание требует уплотнительная система. В нижней части корпуса используются:

• Резиновые или фторопластовые кольца круглого сечения (O-ring) – герметизируют стыки между корпусом и поддоном. Диаметр сечения – 2–5 мм, материал подбирается по стойкости к топливу: NBR для бензина, FKM для дизеля и биотоплива.
• Торцевые уплотнения вала – графитовые или керамические кольца, предотвращающие утечки топлива вдоль вращающегося вала. Работают в паре с пружиной, обеспечивающей постоянное прижатие.
• Прокладки из паронита или меди – компенсируют микронеровности сопрягаемых поверхностей. Толщина прокладки – 0,5–1,5 мм; при установке требуется равномерная затяжка болтов с моментом 8–12 Н·м.

В погружных насосах (устанавливаемых в топливном баке) нижняя часть корпуса интегрирована с модулем подачи и включает:

• Всасывающую камеру – полость с завихрителями, предотвращающими образование воздушных пробок. Объём камеры – 100–300 мл; недостаточный размер приводит к перебоям в работе насоса при низком уровне топлива.
• Фильтр тонкой очистки – гофрированный бумажный или синтетический элемент с порами 5–10 мкм. Срок службы – 30–60 тыс. км; замена требуется при падении давления на 0,2 бар от номинального.
• Крепёжный фланец – фиксирует насос в баке через резиновую прокладку. Диаметр фланца – 100–150 мм; деформация поверхности вызывает подсос воздуха.

При диагностике нижней части корпуса проверяют:

1. Состояние сетчатого фильтра – наличие разрывов, отложений. При засорении более 30% площади требуется замена или промывка в ультразвуковой ванне с растворителем.
2. Работу редукционного клапана – давление открытия должно соответствовать паспортным данным ±0,3 бар. Проверяется манометром на выходе из насоса.
3. Герметичность уплотнений – визуальный осмотр на подтёки, проверка давлением 1,5 от рабочего. Утечки свыше 5 мл/мин недопустимы.
4. Люфт кулачкового вала – не более 0,1 мм в механических насосах. Измеряется индикатором часового типа.

Типичные неисправности нижней части корпуса и их последствия:

• Засорение фильтра грубой очистки – падение производительности насоса на 40–60%, перегрев электродвигателя в ЭТН. Симптомы: провалы при разгоне, нестабильный холостой ход.
• Износ подшипников скольжения – металлический стук при работе, увеличение потребляемого тока на 15–25%. Приводит к разрушению кулачкового вала.
• Разгерметизация поддона – попадание воды в топливную систему, коррозия плунжеров. В дизельных двигателях вызывает отказ форсунок.
• Поломка обратного клапана – длительный запуск двигателя (более 3 секунд), падение давления в системе на 0,5 бар/мин после остановки.

Рекомендации по обслуживанию:

• Промывка сетчатого фильтра каждые 20 тыс. км для бензиновых двигателей, 15 тыс. км для дизельных. Использовать только специализированные очистители (например, Liqui Moly Jet Clean).
• Замена уплотнительных колец при каждом демонтаже насоса. Наносить на кольца тонкий слой смазки на основе PTFE (тефлона) для облегчения установки.
• Проверка давления в системе раз в 30 тыс. км. Для ЭТН – 3–5 бар, для ТНВД – 10–25 бар. Отклонение более 10% требует регулировки или замены редукционного клапана.
• Слив отстоя из поддона каждые 10 тыс. км. В регионах с высокой влажностью – чаще. Использовать прозрачную ёмкость для контроля наличия воды.

Как устроен сетчатый фильтр и его роль в защите насоса

Материал сетки выбирается с учётом химической стойкости: нейлон или полиэфир для бензиновых систем, нержавеющая сталь – для дизельных. Толщина нитей варьируется от 0,1 до 0,3 мм, а плотность плетения определяет пропускную способность. Например, фильтр с ячейкой 100 микрон задерживает частицы песка, ржавчины и окалины, но пропускает мелкодисперсные загрязнения, которые не критичны для насоса.

Основные функции сетчатого фильтра:

• Предотвращение попадания абразивных частиц в крыльчатку насоса, где они вызывают ускоренный износ лопастей и подшипников.
• Защита форсунок от засорения, так как даже микроскопические частицы способны нарушить распыл топлива.
• Снижение риска заклинивания плунжерных пар в ТНВД дизельных двигателей, где зазоры составляют 2–5 микрон.

Эффективность фильтра зависит от его площади: стандартные модели для легковых автомобилей имеют площадь 20–40 см², грузовые – до 100 см². При засорении фильтра на 30–40% давление на входе насоса падает на 0,1–0,3 бара, что приводит к кавитации и перегреву обмоток электродвигателя. Критическое снижение пропускной способности вызывает ошибку P0087 (низкое давление топлива) или P0230 (неисправность цепи насоса).

Ресурс сетчатого фильтра ограничен не столько износом, сколько накоплением загрязнений. В условиях эксплуатации на некачественном топливе фильтр требует проверки каждые 30–50 тыс. км. Методы диагностики:

1. Визуальный осмотр на наличие деформаций, разрывов или отложений смол.
2. Проверка давления на входе насоса манометром: при запуске двигателя оно должно быть не ниже 0,5 бара для бензиновых систем.
3. Анализ топливного осадка после промывки фильтра в ультразвуковой ванне.

При замене фильтра рекомендуется использовать оригинальные детали или аналоги с идентичными параметрами ячеек. Например, для автомобилей Volkswagen с моторами TSI подходит фильтр с артикулом 1K0919087B (ячейка 80 микрон), а для дизельных двигателей Cummins – 4947632 (ячейка 50 микрон). Установка фильтра с меньшим размером ячеек повышает степень очистки, но увеличивает риск преждевременного засорения.

В системах с прямым впрыском топлива (GDI, TFSI) сетчатый фильтр дополняется дополнительным фильтром тонкой очистки (5–10 микрон), установленным после насоса. Это связано с повышенными требованиями к чистоте топлива: частицы размером более 20 микрон способны вывести из строя пьезоэлектрические форсунки. В таких случаях игнорирование состояния сетчатого фильтра приводит к дорогостоящему ремонту топливной аппаратуры.
