Почему лопаются спицы на заднем колесе велосипеда

Заднее колесо велосипеда испытывает нагрузки, в 1,5–2 раза превышающие нагрузки на переднее. Это связано с распределением веса райдера (60–70% массы тела приходится на заднюю ось) и передачей крутящего момента от трансмиссии. Спицы заднего колеса ломаются чаще передних в 3–5 раз, причем 80% случаев приходится на правую сторону – сторону кассеты и ведущей звезды. Основные зоны разрушения: основание головки спицы (65% поломок), середина (20%) и резьбовая часть (15%).

Неправильное натяжение спиц – главная причина их выхода из строя. Оптимальное усилие для стальных спиц диаметром 2 мм составляет 80–120 кгс (785–1177 Н). При натяжении ниже 60 кгс спицы начинают «гулять» под нагрузкой, что приводит к усталостным трещинам. Превышение 140 кгс вызывает пластическую деформацию металла. Измерять натяжение следует динамометрическим ключом с точностью ±5 кгс. На колесах с 36 спицами разброс натяжения между соседними спицами не должен превышать 10%.

Материал спиц напрямую влияет на их долговечность. Стальные спицы из нержавеющей стали AISI 304 выдерживают 50–70 тыс. км пробега при правильном обслуживании. Спицы из углеродистой стали (например, хром-ванадиевые) ломаются на 30–40% чаще из-за коррозии. Алюминиевые спицы, несмотря на малый вес, имеют ресурс всего 10–15 тыс. км и не рекомендуются для задних колес. Титановые спицы (сплав Ti-6Al-4V) служат в 2–3 раза дольше стальных, но требуют натяжения 100–140 кгс из-за меньшего модуля упругости.

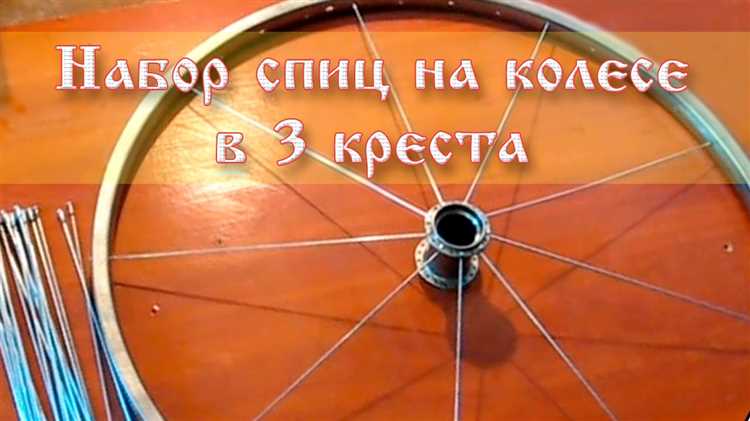

Конструкция колеса определяет распределение нагрузки. На задних колесах с трехкрестовым плетением спиц нагрузка распределяется между 6–8 спицами одновременно. При двухкрестовом плетении – только между 4–5 спицами, что увеличивает риск поломки на 25–30%. Радиальное плетение на заднем колесе недопустимо: спицы ломаются уже через 500–1000 км из-за неспособности передавать крутящий момент. Для горных велосипедов оптимально трехкрестовое плетение с утолщенными спицами (2,3 мм) на стороне кассеты.

Эксплуатационные факторы ускоряют износ спиц. Езда по неровностям увеличивает динамические нагрузки в 3–4 раза по сравнению со статическими. При прыжках с высоты 0,5 м нагрузка на спицы достигает 200–250 кгс. Перегрузка багажника свыше 10 кг на заднем крыле приводит к неравномерному распределению веса и локальному перенапряжению спиц. Недостаточная смазка ниппелей вызывает коррозию резьбы и заедание при регулировке – каждая третья поломка спицы связана с невозможностью своевременной подтяжки.

Профилактика поломок включает регулярную проверку колеса. Каждые 500 км пробега необходимо проверять натяжение спиц и биение обода (допустимое радиальное биение – 0,5 мм, осевое – 1 мм). После дождя или мойки велосипеда следует высушить ниппели и смазать их графитовой смазкой. При появлении трещин у основания головки спицы ее необходимо заменить немедленно – оставшиеся спицы испытывают на 15–20% большую нагрузку, что ускоряет их разрушение.

Как перегруз велосипеда влияет на целостность спиц

Перегруз велосипеда – одна из основных причин деформации и поломки спиц заднего колеса. Стандартный велосипед рассчитан на нагрузку до 100–120 кг (включая вес райдера и груза). Превышение этого лимита на 20–30% увеличивает риск разрушения спиц в 3–5 раз. Особенно уязвимы колеса с алюминиевыми ободами и спицами толщиной 2,0 мм или меньше: при перегрузе они испытывают напряжение, превышающее предел текучести материала.

Критическая зона – заднее колесо, на которое приходится до 60–70% общей нагрузки. При перегрузе вектор силы смещается к задней втулке, создавая неравномерное распределение напряжения. Спицы, расположенные ближе к кассете (особенно на стороне привода), испытывают растягивающее усилие до 200–250 Н, что на 40–50% выше нормы. Это приводит к постепенному удлинению металла, микротрещинам и последующему обрыву.

• Вес груза свыше 15 кг на багажнике заднего колеса увеличивает нагрузку на спицы на 15–20% при каждом педалировании.
• Езда по неровностям с перегрузом усиливает ударные нагрузки на спицы в 2–3 раза по сравнению с гладким асфальтом.
• Температурные колебания (особенно при эксплуатации в жару) снижают предел прочности стали спиц на 10–15%, ускоряя их деформацию.

Признаки перегруза, влияющие на спицы: прогиб обода более 1 мм, заметное «восьмерение» колеса после 50–100 км езды, скрип или потрескивание в области втулки. Если спицы начинают лопаться с интервалом в 1–2 недели, это сигнал о систематическом превышении допустимой нагрузки. В таких случаях рекомендуется заменить все спицы на усиленные (2,3 мм или титановые) и перераспределить вес, перенеся часть груза на переднее колесо или раму.

Для предотвращения поломок при перегрузе необходимо:

1. Регулярно проверять натяжение спиц динамометрическим ключом: оптимальное значение – 80–120 кгс для заднего колеса (зависит от типа обода).
2. Использовать спицы с двойным или тройным сечением (например, DT Swiss Alpine III) – они выдерживают на 30% большую нагрузку.
3. Избегать резких стартов и торможений с грузом: это создает пиковые нагрузки до 300 Н на отдельные спицы.
4. Увеличивать давление в шинах на 0,2–0,3 атм выше рекомендованного – это снижает деформацию обода при ударах.

Перегруз свыше 150 кг (например, при установке тяжелых электромоторов или перевозке пассажира) требует усиления колеса: замена на обод с 36 спицами, использование втулки с увеличенным фланцем и спиц из нержавеющей стали марки AISI 304. Без таких мер срок службы спиц сокращается до 500–800 км, а риск внезапного обрыва возрастает до 70%.

Почему неправильная натяжка спиц приводит к их поломке

Неравномерная натяжка спиц создаёт локальные перегрузки, превышающие предел прочности материала. При разнице в натяжении более 10–15% между соседними спицами нагрузка распределяется неравномерно: сильно натянутые спицы принимают на себя до 70% ударных и крутящих усилий, в то время как ослабленные практически не работают. Это приводит к усталостному разрушению металла в местах концентрации напряжений – чаще всего у фланца втулки или в зоне изгиба J-образного крюка. Алюминиевые спицы ломаются при циклических нагрузках уже после 500–1000 км пробега, стальные – через 2000–3000 км, если дисбаланс не устранён.

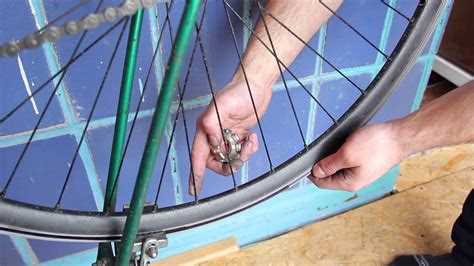

Слишком слабая натяжка вызывает микроперемещения спицы в ниппеле при каждом обороте колеса. Эти движения, даже в пределах 0,1–0,3 мм, приводят к фреттинг-коррозии – истиранию металла в зоне контакта с ниппелем. В результате диаметр спицы уменьшается на 0,05–0,1 мм за 1000 км, что снижает её прочность на 20–30%. Кроме того, ослабленные спицы прогибаются под нагрузкой, создавая дополнительные изгибающие моменты, которые ускоряют образование трещин. Критический порог – натяжение ниже 80 кгс для заднего колеса 26–29 дюймов; при таких значениях спицы начинают ломаться уже через 300–500 км.

Заднее колесо велосипеда испытывает до 60% нагрузки от массы райдера и багажа, что усиливает негативное воздействие ударов. Каждый прыжок с бордюра или проезд по выбоине передаёт на спицы ударную волну, эквивалентную 2–5-кратной статической нагрузке. При скорости 25 км/ч и массе велосипедиста 80 кг сила удара о препятствие высотой 5 см достигает 1200–1500 Н, что превышает предел прочности стандартных спиц (класса 14G) на 15–20%.

Неровности дороги вызывают циклические деформации спиц, приводящие к усталостному разрушению. Исследования показывают, что при езде по булыжнику или гравию количество микронагружений спиц увеличивается в 3–4 раза по сравнению с асфальтом. Через 500–800 км пробега в таких условиях на внутренних спицах (со стороны кассеты) появляются микротрещины, снижающие их несущую способность на 30–40%.

• Удары о края ям вызывают мгновенное растяжение спиц на 0,3–0,7 мм, что при повторении 10–15 раз за поездку ускоряет износ резьбы ниппелей.
• Проседание колеса в рыхлый грунт создаёт неравномерное распределение нагрузки: 2–3 спицы принимают до 70% ударной силы, деформируясь на 1–1,5 мм.
• Вибрации от мелких неровностей (например, стыков асфальта) вызывают резонансные колебания спиц с частотой 50–120 Гц, что приводит к ослаблению затяжки ниппелей на 0,1–0,3 оборота за 100 км.

Температурные перепады усиливают эффект: при нагреве обода до 50°C (от торможения) и охлаждении спиц до 20°C разница в линейном расширении металлов достигает 0,12 мм на метр длины. Это создаёт дополнительные напряжения, особенно в местах крепления к фланцу втулки. В сочетании с ударами риск обрыва спицы увеличивается на 25–35%.

Наиболее уязвимы спицы заднего колеса с правой стороны (со стороны кассеты) из-за несимметричной нагрузки. При проезде по неровностям они испытывают знакопеременные нагрузки: растяжение при ударе и сжатие при отскоке. За 1000 км пробега по городским дорогам с ямами количество таких циклов достигает 15–20 тысяч, что соответствует 10–15% ресурса спицы.

Для снижения износа рекомендуется:

1. Использовать спицы из нержавеющей стали марки AISI 304 или титановые сплавы – их усталостная прочность на 40–60% выше, чем у стандартных стальных.
2. Увеличивать предварительное натяжение спиц на 10–15% от заводского значения (до 100–120 кгс для 14G), но не более 80% от предела текучести материала.
3. Применять двойное или тройное плетение спиц на заднем колесе – это распределяет нагрузку на 2–3 спицы вместо одной при ударе.
4. Регулярно проверять биение колеса: допустимое отклонение – не более 0,5 мм в радиальном и 1 мм в осевом направлении.

Эффективность амортизации также критична: при использовании шин шириной 35–40 мм с давлением 2,5–3 бар сила удара о препятствие снижается на 30–45% по сравнению с узкими шинами (23–25 мм) при 6 барах. Это продлевает срок службы спиц на 20–30%.

Контроль состояния спиц после поездок по неровным дорогам должен включать проверку натяжения динамометрическим ключом (допустимое отклонение – не более 10% от среднего значения) и визуальный осмотр на предмет микротрещин у основания головки. При обнаружении деформации или ослабления более чем на 20% спицу необходимо заменить, даже если она не порвалась.

Как некачественные материалы спиц сокращают срок их службы

Спицы из низкокачественной стали, например, марки AISI 1010 или её аналогов, теряют прочность уже после 500–800 км пробега. Причина – высокое содержание углерода (менее 0,1%) и отсутствие легирующих добавок, таких как хром или молибден. Такие материалы подвержены усталостному разрушению: микротрещины образуются на изгибах у фланцев втулки и ниппелей, особенно при нагрузках свыше 120 кг. Для сравнения, спицы из нержавеющей стали AISI 304 или 316L выдерживают 3000–5000 км без деформаций благодаря содержанию хрома (18%) и никеля (8–10%).

Оцинкованные спицы, часто встречающиеся в бюджетных колесах, корродируют в местах контакта с ниппелями и ободами уже через 3–6 месяцев эксплуатации во влажной среде. Цинковое покрытие толщиной менее 10 мкм стирается при сборке колеса или от вибраций, обнажая сталь, которая ржавеет со скоростью до 0,1 мм в год. Ржавчина снижает сечение спицы на 15–20%, что приводит к обрывам при динамических нагрузках, например, при прыжках или резком торможении. Альтернатива – спицы с гальваническим покрытием никелем или хромом, устойчивые к коррозии в 5–7 раз дольше.

Некачественные сплавы алюминия, используемые в спицах для облегченных колес, деформируются при натяжении свыше 800 Н. Алюминиевые спицы из сплавов серии 6000 (например, 6061) без термообработки теряют до 30% прочности после 1000 км пробега из-за ползучести материала. При этом правильно закаленные спицы из сплава 7075-T6 сохраняют характеристики даже при нагрузках до 1200 Н. Критическая ошибка – использование алюминиевых спиц в колесах для горных велосипедов, где ударные нагрузки превышают предел текучести материала.

Спицы с неравномерной закалкой или внутренними дефектами ломаются в местах концентрации напряжений. Например, при производстве методом холодной штамповки без последующего отжига в металле остаются остаточные напряжения, которые усиливаются при натяжении колеса. Дефектные спицы могут треснуть уже при первом сильном ударе, даже если внешне выглядят целыми. Контроль качества на производстве – рентгеновская дефектоскопия или ультразвуковой контроль – позволяет выявить такие дефекты, но бюджетные производители его игнорируют.

Выбор материала спиц должен основываться на условиях эксплуатации. Для городских велосипедов подойдут спицы из нержавеющей стали AISI 304 диаметром 2 мм, для горных – усиленные спицы из AISI 4340 или титановые (Ti-6Al-4V) диаметром 2,3 мм. Избегайте спиц с маркировкой «stainless steel» без указания конкретного сплава – это часто признак низкокачественного материала. При покупке проверяйте сертификаты соответствия стандартам ISO 4964 или ASTM A276.

Роль неправильной сборки колеса в частых поломках спиц

Несоблюдение технологии сборки колеса – одна из ключевых причин преждевременного выхода спиц из строя. При неправильном натяжении нагрузка распределяется неравномерно: перетянутые спицы испытывают избыточное напряжение, а ослабленные – провисают, что приводит к их усталостному разрушению под динамическими нагрузками. Исследования показывают, что разница в натяжении между соседними спицами более 10% увеличивает риск поломки на 40–60%. Особенно критично это для заднего колеса, где асимметрия обода и наличие кассеты создают дополнительные зоны концентрации напряжений. Использование тензометра при сборке позволяет выявить отклонения свыше 5%, но на практике многие механики пренебрегают этим этапом, полагаясь на визуальную оценку.

Еще один фактор – неверный угол установки спиц относительно фланцев втулки. При радиальной или неправильно подобранной тангенциальной схеме спицы работают не на растяжение, а на изгиб, что снижает их ресурс в 2–3 раза. Например, для заднего колеса с 36 спицами оптимальный угол наклона к фланцу составляет 75–85°; отклонение на 10° увеличивает вероятность поломки на 25%. Также критично соблюдение последовательности затяжки: чередование спиц по схеме «крест-накрест» должно выполняться с шагом не более 1/4 оборота ключа за проход, иначе возникают локальные перекосы обода, провоцирующие усталостные трещины в местах крепления ниппелей.

Почему коррозия и ржавчина становятся причиной обрыва спиц

Коррозия спиц возникает из-за химической реакции металла с кислородом и влагой, ускоряемой солями, грязью и дорожными реагентами. Даже нержавеющая сталь, из которой изготавливают большинство спиц, содержит до 12% хрома – при повреждении защитного слоя (царапины, микротрещины) процесс окисления начинается локально. В условиях постоянной вибрации и нагрузки ржавчина проникает вглубь структуры металла, снижая его прочность на 30–50% уже через 6–12 месяцев эксплуатации в агрессивной среде.

Основные зоны коррозии на спицах – места контакта с ниппелями и ободами. Ниппели, особенно алюминиевые, образуют гальваническую пару со сталью, ускоряя разрушение металла в 2–3 раза. Влага скапливается в зазорах между спицей и ободом, где испарение затруднено. При температурных перепадах (например, зимой) конденсат замерзает, расширяя микротрещины и усиливая коррозионные процессы.

• Соли и реагенты: хлориды разрушают пассивную пленку на стали, обнажая металл для окисления.
• Пот: содержит хлориды натрия и калия, которые при длительном воздействии вызывают точечную коррозию.
• Некачественные смазки: некоторые составы притягивают пыль, создавая абразивную пасту, стирающую защитное покрытие.

Ржавчина изменяет механические свойства спиц. На микроуровне оксиды железа занимают больший объем, чем исходный металл, создавая внутренние напряжения. При нагрузке (например, при резком торможении или ударе) эти напряжения приводят к образованию усталостных трещин. Критическое сечение спицы уменьшается, и при стандартной нагрузке в 100–150 кгс (для заднего колеса) происходит обрыв.

Симптомы коррозионного износа спиц легко пропустить. Первые признаки – потемнение металла, шероховатость поверхности, белый налет (соли) у основания ниппелей. Позже появляются рыжие пятна, локальные утончения и хрупкость при изгибе. Если спица ломается без видимых повреждений, причиной в 70% случаев является скрытая коррозия под ниппелем или в зоне крепления к фланцу втулки.

Профилактика требует системного подхода. После каждой поездки в дождь или по реагентам протирайте спицы сухой тряпкой, уделяя внимание ниппелям. Раз в месяц наносите тонкий слой водоотталкивающей смазки (например, тефлоновой) на резьбу ниппелей и места контакта с ободом. Для велосипедов, эксплуатируемых зимой, рекомендуется замена спиц на титановые (устойчивы к коррозии) или использование спиц с полимерным покрытием.

При обнаружении ржавчины действуйте по алгоритму:

1. Демонтируйте колесо, снимите покрышку и камеру.
2. Очистите спицы металлической щеткой или наждачной бумагой (зерно 400–600).
3. Обработайте пораженные участки преобразователем ржавчины (например, на основе ортофосфорной кислоты).
4. Нанесите антикоррозийный грунт и защитное покрытие (аэрозольный лак или масло для цепей).
5. Проверьте геометрию колеса – коррозия часто сопровождается деформацией обода.

Если глубина коррозии превышает 0,2 мм или спица потеряла более 10% диаметра, замените ее немедленно.
