Датчики давления в шинах (TPMS) на Mercedes-Benz W164 (2005–2011) требуют активации после замены колес, датчиков или сброса системы. Процедура отличается в зависимости от поколения мультимедийной системы: Command APS NTG 2.5 (до 2008) или NTG 3.0/3.5 (после 2008). Без правильной инициализации система не будет отображать корректные показания или вовсе перестанет работать.
Для активации потребуется диагностический сканер с поддержкой Mercedes-Benz Star Diagnosis (Xentry) или сторонние устройства типа Autel MaxiSys, Launch X431. Альтернативный метод – ручная инициализация через меню бортового компьютера, но он работает только при наличии исправных датчиков и правильно установленных колесах. Если датчики новые или были заменены, их ID необходимо прописать в блоке N73 (ЭБУ кузова).
На моделях с NTG 2.5 активация выполняется через пункт «Tire Pressure Monitor» в меню «Service». После выбора опции «Initialize Sensors» система предложит проехать 5–10 км со скоростью не менее 30 км/ч для автоматического распознавания датчиков. На NTG 3.0/3.5 процедура аналогична, но требует подтверждения через кнопку «OK» на рулевом колесе. Если после инициализации ошибка не исчезает, проверьте питание датчиков (3V от литиевой батарейки CR2032) и целостность антенны в арке колеса.
При использовании неоригинальных датчиков (например, HUF, Schrader) убедитесь, что их протокол совместим с W164. Некоторые универсальные датчики требуют предварительного программирования через специальный программатор. Если система выдает ошибку «Tire Pressure Sensor Fault», сбросьте ее через диагностику, затем повторите инициализацию. В редких случаях помогает обновление ПО блока N73 у официального дилера.
Необходимые инструменты и материалы для активации датчиков
Для активации датчиков давления в шинах на Mercedes-Benz W164 потребуется диагностический сканер с поддержкой протокола Star Diagnosis (Xentry) или его аналог – Autel MaxiSys MS906BT, Launch X431 Pro либо iCarsoft MB II. Эти устройства обеспечивают доступ к блоку управления N73 (Tire Pressure Monitor) и позволяют выполнить инициализацию датчиков через меню Control Units → Chassis → Tire Pressure Monitoring. Дополнительно понадобится адаптер OBD-II с поддержкой CAN-шины (например, VAS 5054A или DLC-3), если сканер не оснащён встроенным интерфейсом. Для моделей с 2008 года и новее рекомендуется использовать Xentry PassThru с актуальной базой данных, так как ранние версии ПО могут не распознавать обновлённые алгоритмы активации.
Перед началом работ убедитесь в наличии оригинальных датчиков TPMS (артикулы A 000 905 08 04 для стандартных колёс или A 000 905 10 04 для AMG-версий) либо совместимых аналогов от Schrader (например, 20300) или Huf (IntelliSens). Для замены или установки датчиков потребуются: динамометрический ключ (момент затяжки 4 Н·м для колпачков клапанов), специальный съёмник для датчиков (например, Hazet 2177-1), герметик для клапанов (Loctite 574 или аналогичный) и компрессор с манометром для проверки давления после активации. При работе с колёсами на легкосплавных дисках используйте пластиковые проставки между датчиком и ободом, чтобы избежать коррозии.
Проверка совместимости датчиков с моделью W164
Модель Mercedes-Benz W164 (2005–2011) использует систему контроля давления в шинах (TPMS) с прямым измерением, где датчики интегрированы в вентили колёс. Оригинальные датчики для этой платформы имеют артикулы A2115400317 (для колёс с металлическими вентилями) и A2115400417 (для резиновых вентилей). Перед покупкой аналогов проверяйте соответствие протоколу передачи данных: W164 работает с частотой 433 МГц и использует протокол Siemens VDO, а не Schrader или Huf, которые встречаются на других моделях Mercedes. Несовместимые датчики не будут распознаваться блоком управления, даже если физически установлены.
Для W164 с 2008 года (рестайлинг) требуются датчики с обновлённой прошивкой – артикул A2115400517. Отличить их можно по маркировке на корпусе: оригинальные Siemens VDO содержат код 7G-Tronic или NTG 2.5/3.0, а универсальные аналоги (например, от VDO Redi-Sensor или Hella) должны иметь сертификацию MB 211.540. При установке неоригинальных датчиков обязательно проверяйте их совместимость через базу данных производителя или сканер (например, Star Diagnosis или Autel MaxiSys), так как даже внешне идентичные модели могут не поддерживать нужный протокол.
Ключевой параметр – тип вентиля. На W164 встречаются два варианта: металлический (обычно на литых дисках) и резиновый (на штампованных). Датчики для них не взаимозаменяемы: металлический вентиль требует датчика с жёстким креплением (артикул A2115400317), а резиновый – с гибким (A2115400417). При замене вентиля вместе с датчиком учитывайте момент затяжки: 4 Н·м для металлического и 3,5 Н·м для резинового. Превышение приведёт к разрушению резьбы или утечке воздуха.
Если на W164 установлены неоригинальные диски, проверьте их совместимость с датчиками TPMS. Некоторые производители дисков (например, BBS или OZ Racing) предусматривают специальные посадочные места под датчики, но бюджетные модели могут блокировать сигнал или мешать установке. В таких случаях используйте датчики с удлинёнными вентилями (артикул A2115400617) или адаптеры для смещения датчика. Также убедитесь, что диаметр отверстия под вентиль соответствует стандарту: 11,5 мм для металлических и 10,5 мм для резиновых.
После установки датчиков выполните инициализацию через меню бортового компьютера: Комфорт → Настройки → Давление в шинах → Инициализация. Если система не распознаёт датчики, проверьте их активацию сканером (например, Launch X431) и убедитесь, что батарея датчика исправна – срок службы оригинальных элементов составляет 7–10 лет, но аналоги часто выходят из строя через 3–5 лет. При ошибке C1511 (неисправность датчика) замените неисправный элемент, а не пытайтесь перепрограммировать систему без диагностики.
Подготовка автомобиля перед началом процедуры
Перед активацией датчиков давления в шинах на Mercedes-Benz W164 убедитесь, что автомобиль находится на ровной поверхности с включенным стояночным тормозом. Двигатель должен быть заглушен, а зажигание выключено. Если автомобиль недавно эксплуатировался, дайте шинам остыть в течение 15–20 минут – горячий воздух внутри покрышек искажает показания давления, что может привести к некорректной инициализации датчиков.
Проверьте текущее давление в шинах с помощью манометра. Для W164 рекомендованные значения указаны на наклейке в проеме водительской двери или в руководстве по эксплуатации: обычно 2.2–2.5 бар для передних и задних колес в зависимости от нагрузки. Подкачайте или стравите воздух до точных значений – датчики активируются только при соответствии давления заводским параметрам.
- Отключите все дополнительные потребители энергии: фары, аудиосистему, климат-контроль.
- Убедитесь, что напряжение аккумулятора не ниже 12.4 В – низкий заряд может прервать процедуру инициализации.
- Закройте все двери и багажник, чтобы избежать срабатывания сигнализации или систем комфорта.
Если автомобиль оснащен системой Keyless Go, держите ключ в зоне действия антенн (например, в подлокотнике или на сиденье водителя). При использовании обычного ключа вставьте его в замок зажигания, но не проворачивайте. Для моделей с 2008 года и новее проверьте наличие обновлений программного обеспечения блока управления TPMS через диагностический сканер – устаревшая прошивка может блокировать активацию.
Зафиксируйте автомобиль от случайного движения: подложите противооткатные упоры под колеса, противоположные тем, с которыми будете работать. Если процедура требует поддомкрачивания (например, для замены датчика), используйте только штатные точки подъема, указанные в сервисной документации. Избегайте работы на мягком грунте или скользких поверхностях – неустойчивое положение автомобиля увеличивает риск повреждения датчиков или обода колеса.
Пошаговая инструкция по подключению диагностического оборудования
Для активации датчиков давления в шинах Mercedes-Benz W164 потребуется диагностический сканер с поддержкой протокола Mercedes-Benz Star Diagnosis (SDS) или совместимый мультимарочный прибор, например, Launch X431 или Autel MaxiSys. Убедитесь, что устройство обновлено до последней версии ПО и имеет доступ к базе данных по модели W164. Подключение через OBD-II разъем – единственный корректный способ взаимодействия с системой TPMS (Tire Pressure Monitoring System) без физического вмешательства в проводку.
Разъем OBD-II в W164 расположен под рулевой колонкой, слева от педального узла. Перед подключением заглушите двигатель и выключите зажигание. Используйте только оригинальный кабель или сертифицированный адаптер – неоригинальные провода могут вызывать ошибки связи или повреждение CAN-шины. Если сканер не распознает автомобиль, проверьте предохранитель №30 в блоке под капотом (15А, отвечает за диагностический интерфейс).
Запустите диагностическое ПО и выберите модель W164 из списка. В меню перейдите в раздел «Системы автомобиля» → «Кузов» → «TPMS» или «RDK» (Reifendruckkontrolle). Если система не отображается, обновите базу данных сканера или проверьте наличие модуля TPMS в конфигурации автомобиля – на некоторых рынках (например, США) он устанавливался опционально. При первом подключении может потребоваться ввод VIN-кода для точной идентификации комплектации.
После успешного подключения выполните сброс текущих ошибок системы TPMS. Для этого в меню сканера выберите «Стереть ошибки» или «Очистить память неисправностей». Затем перейдите в режим инициализации датчиков: «Активация датчиков» → «Обучение новых датчиков». На экране появится инструкция по прокачке шин – следуйте ей строго по порядку, начиная с переднего левого колеса. Давление в каждой шине должно быть выставлено на рекомендованное значение (указано на наклейке в проеме водительской двери).
Если сканер не распознает датчики после инициализации, проверьте их работоспособность. Для этого используйте специальный TPMS-активатор (например, VT56 или ATEQ VT31) – поднесите его к каждому колесу на расстояние 10–15 см и нажмите кнопку активации. Рабочий датчик должен передать сигнал в течение 2–3 секунд. При отсутствии реакции замените элемент питания датчика (срок службы – 5–7 лет) или установите новый. Повторите процедуру инициализации после замены.
По завершении активации сохраните изменения в памяти блока управления. В меню сканера выберите «Записать изменения» или «Сохранить конфигурацию». Запустите двигатель и выполните тестовую поездку на скорости 25–30 км/ч в течение 5–10 минут – система должна автоматически распознать новые параметры. Если на приборной панели остается ошибка «TPMS неисправен», повторите процедуру сброса и инициализации, предварительно проверив целостность проводки к антенне TPMS (расположена под днищем автомобиля).

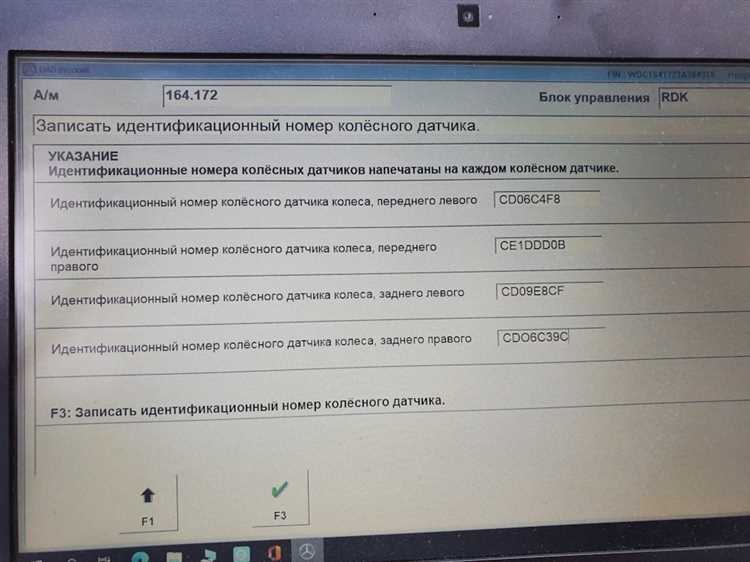

Активация датчиков через бортовой компьютер Star Diagnosis
В разделе TPMS найдите пункт «Initialization» или «Sensor Activation». Система предложит два варианта: ручной ввод ID датчиков или автоматическое сканирование. Для W164 рекомендуется второй метод, так как он исключает ошибки при вводе 10-значных кодов вручную. Нажмите «Start Scan» и дождитесь, пока бортовой компьютер обнаружит все четыре датчика – процесс занимает 30–90 секунд.
Если сканирование не находит один или несколько датчиков, проверьте их работоспособность мультиметром: напряжение на батарее должно быть не ниже 2,8 В. При необходимости замените неисправные датчики – оригинальные артикулы A0009050004 (для стальных дисков) или A0009050006 (для легкосплавных). После замены повторите сканирование.
После успешного обнаружения всех датчиков система предложит сохранить их ID в памяти блока управления. Нажмите «Save» и подтвердите действие. В некоторых случаях потребуется выполнить «Reset Adaptation Values» – это сбросит предыдущие настройки и предотвратит конфликты с новыми датчиками. Не пропускайте этот шаг, иначе система может выдавать ложные ошибки.
Завершите процедуру, выключив зажигание на 10 секунд, затем снова включите его. Проверьте статус TPMS в меню бортового компьютера: все датчики должны отображаться как «Active» без предупреждений. Если ошибка сохраняется, выполните калибровку через «Calibration» → «Drive Cycle» – проедьте 10–15 км со скоростью не менее 30 км/ч.
Для моделей с AMG-пакетом или дорестайлинговыми версиями (до 2008 года) может потребоваться дополнительная активация через «Variant Coding». В этом случае выберите «Development Data» → «Control Unit Adaptations» и установите параметр «TPMS_Active» в значение «1». Сохраните изменения и перезагрузите блок управления.
Настройка параметров давления в системе TPMS
Для корректной работы датчиков давления в шинах (TPMS) на Mercedes-Benz W164 требуется задать эталонные значения, соответствующие рекомендациям производителя. Базовые параметры зависят от размера шин и нагрузки автомобиля. Например, для стандартных 235/80 R17 при частичной загрузке оптимальное давление составляет 2.2 бара спереди и 2.4 бара сзади. При полной загрузке значения увеличиваются до 2.5 и 2.8 бара соответственно. Уточните данные в руководстве по эксплуатации или на наклейке в проеме водительской двери – они могут отличаться для модификаций с разными двигателями или подвеской AMG.
Настройка выполняется через меню бортового компьютера. Алгоритм действий:
- Включите зажигание, не запуская двигатель.
- Перейдите в раздел «Vehicle Settings» → «Tire Pressure Monitoring».
- Выберите «Set Tire Pressure» и подтвердите текущие показания датчиков кнопкой «OK».
- Система предложит ввести новые значения – используйте клавиши на руле для ввода цифр.
- После сохранения параметров проедьте 5–10 км со скоростью не менее 30 км/ч для калибровки датчиков.
Если после настройки индикатор TPMS продолжает гореть, проверьте фактическое давление манометром – расхождение более 0.2 бара требует повторной инициализации. Также убедитесь, что все датчики исправны: неисправный элемент (например, с разряженной батареей) блокирует корректную работу системы.
При сезонной смене шин (лето/зима) или установке резины другого размера параметры необходимо перенастроить. Например, переход на 255/55 R18 требует давления 2.3 бара спереди и 2.5 бара сзади. Игнорирование этого шага приведет к ложным срабатываниям системы или её отключению. Для шин с индексом нагрузки выше 100 (например, 275/45 R20) используйте значения из технической документации – стандартные настройки могут не подойти.
В редких случаях система TPMS W164 не распознает новые параметры из-за сбоя в блоке управления. Решение – сброс через диагностический сканер (например, Star Diagnosis) с последующей повторной инициализацией. Если автомобиль оснащен датчиками без батарей (индуктивными), настройка выполняется только после движения на скорости 80–100 км/ч в течение 20 минут. Не пытайтесь обнулить систему отключением аккумулятора – это не даст результата и может сбросить другие настройки.
Тестирование работоспособности датчиков после активации
После активации датчиков давления в шинах W164 проверьте их работоспособность в три этапа: визуальный контроль, диагностика через бортовой компьютер и дорожное испытание. Начните с осмотра дисплея комбинации приборов – через 5–10 минут после запуска двигателя на экране должны отобразиться текущие значения давления для всех четырех колес. Если данные отсутствуют или высвечивается ошибка (например, «TPMS неисправен»), перезапустите двигатель и повторите проверку. Датчики передают сигнал каждые 30–60 секунд, поэтому ожидание обязательно.
Подключите диагностический сканер (например, Star Diagnosis или Launch X431) к разъему OBD-II и выберите блок «N51/3» (модуль контроля давления в шинах). В разделе «Actual values» сверьте показания с фактическим давлением в шинах, измеренным механическим манометром. Допустимое отклонение – не более 0,1 бар. Если разница превышает 0,2 бар, датчик требует калибровки или замены. Обратите внимание на параметр «Battery status» – напряжение ниже 2,5 В указывает на необходимость замены элемента питания.
Для проверки реакции системы на изменение давления спустите одно из колес на 0,3–0,4 бар ниже рекомендованного значения (например, с 2,2 до 1,8 бар для 235/65 R17). Через 1–2 минуты на дисплее должна появиться предупреждающая иконка с указанием конкретного колеса. Если сообщение не отображается, перезагрузите систему, удерживая кнопку «OK» на подрулевом переключателе в течение 5 секунд. Повторите тест, увеличив разницу до 0,6 бар – система обязана среагировать мгновенно.
Проведите дорожное испытание на скорости 50–80 км/ч в течение 10–15 минут. Во время движения датчики переходят в активный режим и передают данные чаще – каждые 10–15 секунд. Следите за стабильностью показаний: скачки давления более 0,1 бар за короткий промежуток времени свидетельствуют о неисправности датчика или помехах в радиосигнале. Особое внимание уделите задним колесам – на W164 их сигнал иногда теряется из-за экранирования кузовом или багажником.
Если после всех проверок один из датчиков не отображается, выполните принудительный сброс системы. Для этого при выключенном зажигании нажмите и удерживайте кнопку «TPMS reset» (расположена в бардачке или на центральной консоли, в зависимости от года выпуска) в течение 10 секунд. Запустите двигатель и проедьте 5–7 км со скоростью не менее 30 км/ч. Процедура перезаписывает идентификаторы датчиков в памяти блока N51/3 и часто решает проблему «фантомных» ошибок.
При замене одного из датчиков обязательно выполните процедуру «обучения» системы. Подключите сканер, выберите пункт «Initialize TPMS sensors» и следуйте инструкциям на экране. Для успешного распознавания нового датчика потребуется поочередно спускать и накачивать каждое колесо до заводских значений (указаны на наклейке в проеме водительской двери). Процесс занимает 15–20 минут и требует точного соблюдения последовательности действий.
В холодное время года тестируйте датчики при температуре не ниже -10°C – ниже этого порога некоторые модели датчиков (особенно производства 2005–2008 годов) могут выдавать некорректные показания или вовсе не работать. Если автомобиль долго стоял на морозе, прогрейте шины, проехав 3–5 км на средней скорости. Помните, что давление в шинах меняется на 0,1 бар на каждые 10°C изменения температуры – учитывайте это при сверке показаний.
