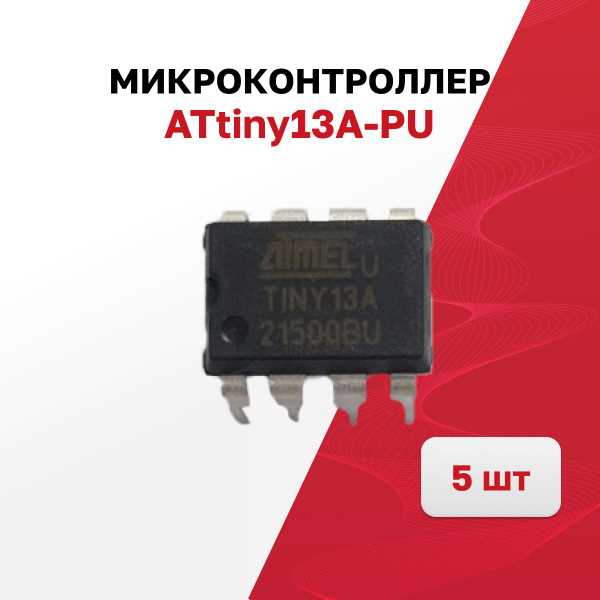

Микроконтроллер Atmel ATtiny13 обзор и характеристики

Что такое микроконтроллер atmel attiny13

Что такое микроконтроллер atmel attiny13

ATtiny13 – 8-битный микроконтроллер семейства AVR от Atmel (ныне Microchip), ориентированный на компактные и энергоэффективные решения. С тактовой частотой до 20 МГц и флэш-памятью 1 КБ он подходит для задач, где критичны габариты и стоимость, но не требуется высокая производительность. Рабочее напряжение – 1,8–5,5 В, что позволяет использовать его в устройствах с батарейным питанием.

Типичные области применения: индикация состояния устройств, простые таймеры, управление реле или датчиками температуры. Из-за ограниченного объема памяти код должен быть оптимизирован – избегайте библиотек с избыточной функциональностью. Для разработки удобно использовать Atmel Studio или PlatformIO с поддержкой AVR-GCC.

При выборе ATtiny13 учитывайте его ограничения: отсутствие EEPROM (данные хранятся во флэш), малый объем ОЗУ (64 байта) и всего один аппаратный таймер. Для более сложных задач рассмотрите ATtiny25/45/85 с увеличенными ресурсами, но схожей архитектурой.

Микроконтроллер Atmel ATtiny13: обзор и характеристики

ATtiny13 – 8-битный микроконтроллер семейства AVR с ядром RISC, оптимизированный для компактных и энергоэффективных решений. Рабочая частота до 20 МГц при напряжении питания 2,7–5,5 В позволяет использовать его в устройствах с батарейным питанием. Флэш-память объёмом 1 КБ (6 программируемых страниц по 64 байта) и 64 байта EEPROM обеспечивают достаточно ресурсов для простых алгоритмов управления, но требуют тщательной оптимизации кода.

Архитектура включает 32 регистра общего назначения, напрямую подключённых к арифметико-логическому устройству (ALU), что ускоряет выполнение инструкций за один такт. Набор команд насчитывает 120 инструкций, включая аппаратное умножение (MUL), что редкость для микроконтроллеров такого класса. Однако отсутствие аппаратного деления и ограниченный стек (глубиной до 3 уровней) накладывают ограничения на рекурсивные алгоритмы.

Энергопотребление в активном режиме составляет 190 мкА при 1 МГц и 1,8 В, а в режиме Power-down – менее 0,1 мкА. Это делает ATtiny13 идеальным для устройств с длительным автономным питанием, например, датчиков с редким пробуждением. Для снижения потребления рекомендуется отключать неиспользуемые модули (АЦП, компаратор) через регистры PRR и использовать режимы сна с пробуждением по прерыванию.

Программирование осуществляется через интерфейс SPI с использованием стандартных программаторов (USBasp, AVRISP) или внутрисхемно (ICSP). Поддержка загрузчика отсутствует, что требует внешнего программатора для прошивки. Компиляция кода возможна в Atmel Studio, AVR-GCC или Arduino IDE с библиотекой ATTinyCore. Для экономии флэш-памяти рекомендуется использовать ассемблер или оптимизированные библиотеки, например, Lightweight AVR.

Типовые применения включают управление светодиодными индикаторами, простые датчики (температуры, освещённости), реле и драйверы маломощных двигателей. Ограниченный объём памяти исключает использование сложных библиотек (например, для работы с дисплеями OLED), но позволяет реализовать логику на основе конечных автоматов или таблиц переходов. Для проектов с требованиями к точности тактирования предпочтительнее внешний кварцевый резонатор, хотя внутренний RC-генератор (точность ±10%) подходит для некритичных задач.

Какие задачи решает ATtiny13 в компактных устройствах

Какие задачи решает ATtiny13 в компактных устройствах

ATtiny13 идеален для управления маломощными светодиодными индикаторами в портативных устройствах. Его 6 программируемых GPIO позволяют подключать до 3 RGB-светодиодов с ШИМ-регулировкой яркости через аппаратные таймеры. Пример: реализация динамической подсветки в беспроводных наушниках с током потребления менее 5 мА в активном режиме. Встроенный 10-битный АЦП используется для корректировки яркости в зависимости от освещенности, снижая энергопотребление на 30% при работе от батареи CR2032.

В системах сенсорного управления ATtiny13 обрабатывает сигналы емкостных датчиков через аналоговый компаратор. Конфигурация с одним тактильным сенсором и двумя светодиодами занимает всего 1 КБ флэш-памяти. Пример: кнопка с обратной связью в умных часах, где микроконтроллер фильтрует помехи от 50 Гц и обеспечивает время отклика менее 50 мс. Режим пониженного энергопотребления (1.8 мкА в Power-down) продлевает срок службы батареи до 5 лет.

В устройствах с батарейным питанием ATtiny13 управляет режимами энергосбережения. Переключение между активным режимом (200 мкА при 1 МГц) и Power-down (0.1 мкА) по прерыванию от кнопки или датчика движения увеличивает автономность до 10 раз. Пример: беспроводной датчик открытия двери, где микроконтроллер просыпается по изменению состояния геркона, отправляет пакет данных через модуль nRF24L01 и возвращается в спящий режим за 2 мс.

ATtiny13 эффективно решает задачи генерации сигналов. Встроенный 8-битный таймер с ШИМ позволяет формировать сигналы частотой до 62.5 кГц с разрешением 8 бит. Пример: генератор звуковых сигналов для компактных будильников, где микроконтроллер воспроизводит мелодии из 16 нот через пьезоизлучатель с током потребления 3 мА. Для повышения громкости используется мостовая схема на двух транзисторах S8050.

В системах с последовательным интерфейсом ATtiny13 выступает в роли ведомого устройства. Аппаратная поддержка USI позволяет реализовать протоколы I²C и SPI с минимальными затратами ресурсов. Пример: модуль расширения для Raspberry Pi Pico, где ATtiny13 считывает данные с датчика влажности DHT11 и передает их по I²C каждые 2 секунды. Программная реализация протокола занимает 256 байт флэш-памяти и 16 байт ОЗУ.

Для задач с низкой вычислительной нагрузкой ATtiny13 заменяет более дорогие микроконтроллеры. Пример: контроллер зарядки литий-ионных аккумуляторов, где микроконтроллер отслеживает напряжение батареи через делитель 100 кОм/10 кОм, управляет ключом на MOSFET-транзисторе и индицирует состояние заряда двумя светодиодами. Реализация занимает 512 байт флэш-памяти и работает при напряжении питания от 2.7 В.

Основные технические параметры и сравнение с аналогами

ATtiny13 оснащён 8-битным ядром AVR с тактовой частотой до 20 МГц при напряжении питания 4,5–5,5 В. Внутренний RC-генератор обеспечивает работу на частотах 128 кГц, 1 МГц, 4 МГц и 9,6 МГц без внешних компонентов, что снижает стоимость и габариты устройств. Объём флэш-памяти – 1 КБ, из которых 64 байта резервируются под загрузчик, оставляя 960 байт для пользовательского кода. SRAM ограничена 64 байтами, а EEPROM – 64 байтами, что достаточно для простых задач, но требует оптимизации кода при работе с массивами или строками.

Потребление тока в активном режиме при 1 МГц и 3 В составляет 240 мкА, в спящем режиме (Power-down) – 0,1 мкА. Это делает микроконтроллер пригодным для батарейных устройств, где критично энергосбережение. Однако отсутствие аппаратного умножителя увеличивает время выполнения арифметических операций, что может быть критично в задачах цифровой обработки сигналов.

Среди аналогов выделяется PIC12F629 от Microchip: 1 КБ флэш-памяти, 64 байта SRAM, но 128 байт EEPROM. Тактовая частота до 20 МГц, однако потребление в активном режиме выше – 350 мкА при 1 МГц. Преимущество PIC – наличие аналогового компаратора и 10-битного АЦП, тогда как ATtiny13 оснащён только 4-канальным 10-битным АЦП, что ограничивает его применение в сенсорных системах.

STM8S001J3 от STMicroelectronics предлагает 8 КБ флэш-памяти, 1 КБ SRAM и 128 байт EEPROM при тактовой частоте до 16 МГц. Потребление в активном режиме – 200 мкА при 1 МГц, но микроконтроллер требует внешнего кварца для стабильной работы на высоких частотах. STM8 поддерживает аппаратное умножение и деление, что ускоряет вычисления, но увеличивает стоимость и сложность схемы.

Для задач, требующих минимальных габаритов и низкого энергопотребления, ATtiny13 превосходит аналоги за счёт компактного корпуса SOIC-8 или DIP-8 и встроенного генератора. Однако при необходимости работы с аналоговыми сигналами или сложными вычислениями лучше рассмотреть PIC12F629 или STM8S001J3. Выбор зависит от приоритетов: стоимость, энергоэффективность или функциональность.

При выборе между ATtiny13 и аналогами учитывайте: для проектов с датчиками температуры, простыми ШИМ-регуляторами или кнопочными интерфейсами ATtiny13 – оптимальное решение. Если требуется работа с аналоговыми сигналами или больший объём памяти, рассмотрите PIC12F629 или STM8S001J3. Для критичных к энергопотреблению устройств ATtiny13 остаётся лидером благодаря низкому току в спящем режиме.

Как выбрать источник питания для ATtiny13 в разных сценариях

Для автономных устройств с низким энергопотреблением (датчики, таймеры) подойдут литий-ионные аккумуляторы (3.7 В) или щелочные батареи (1.5 В) с повышающим преобразователем. Например, модуль MT3608 способен поднять напряжение с 1.5 В до 3.3 В при КПД до 90%, что критично для устройств с длительным сроком службы. Избегайте линейных стабилизаторов (например, 7805) – они рассеивают избыточную мощность в виде тепла, снижая эффективность. При использовании аккумуляторов следите за минимальным напряжением: ATtiny13 перестаёт работать при падении ниже 1.8 В, а литий-ионные элементы разряжаются до 3 В.

В стационарных устройствах с сетевым питанием (адаптеры 5 В или 12 В) используйте импульсные понижающие преобразователи (например, MP1584) вместо линейных. Они обеспечивают стабильное напряжение 3.3 В или 5 В с минимальными потерями и защитой от перегрузок. Для проектов с высоким уровнем помех (например, рядом с двигателями) добавьте LC-фильтр на входе питания: дроссель 10 мкГн и конденсатор 10 мкФ снизят пульсации до приемлемого уровня. Если требуется гальваническая развязка, используйте изолированные DC-DC преобразователи (например, B0505S-1W) – они обеспечивают до 1 кВ изоляции при токе до 200 мА.

В проектах с солнечными панелями (например, 6 В) применяйте контроллеры заряда (TP4056) и суперконденсаторы для сглаживания перепадов освещённости. ATtiny13 может работать напрямую от панели в дневное время, но ночью потребуется резервный источник – литий-полимерный аккумулятор или суперконденсатор ёмкостью не менее 1 Ф. Учитывайте ток покоя: в режиме сна (Power-Down) ATtiny13 потребляет всего 0.1 мкА, что позволяет использовать маломощные источники. Для точного мониторинга напряжения питания задействуйте встроенный АЦП с внутренним ИОН на 1.1 В – это позволит отслеживать разряд батареи и переходить в режим энергосбережения.

При питании от USB (5 В) используйте диод Шоттки (например, 1N5817) для защиты от обратной полярности и керамический конденсатор 10 мкФ на входе питания для фильтрации помех. Если проект требует работы при отключении USB, добавьте литий-полимерный аккумулятор с зарядным модулем (например, MCP73831). Для устройств с частыми перезагрузками (например, при программировании) предусмотрите конденсатор 100 мкФ на линии питания – это предотвратит сбои из-за кратковременных просадок напряжения. В критичных приложениях (медицинские устройства) используйте резервное питание: две батареи с диодным ИЛИ (например, MBR0520L) обеспечат бесперебойную работу при отказе одного из источников.

Программирование ATtiny13: инструменты и способы прошивки

Для программирования ATtiny13 подходят инструменты с поддержкой ISP (In-System Programming) и высоковольтного параллельного программирования. Наиболее распространённые программаторы: USBasp, Arduino в режиме ISP, Atmel ICE и AVR Dragon. USBasp – бюджетный вариант с открытым исходным кодом, работающий через USB и поддерживающий прошивку через avrdude. Для Arduino в режиме ISP достаточно загрузить скетч ArduinoISP в плату Uno или Nano, подключить ATtiny13 по схеме с резисторами 220 Ом на линиях MOSI, MISO и SCK, и использовать avrdude с параметром `-c arduino`. Atmel ICE и AVR Dragon обеспечивают расширенные возможности отладки, включая внутрисхемную эмуляцию, но требуют установки Atmel Studio или Microchip Studio.

Прошивка ATtiny13 выполняется через стандартные интерфейсы: SPI для ISP и параллельный порт для высоковольтного режима. В ISP-режиме используются контакты PB0 (MOSI), PB1 (MISO), PB2 (SCK) и PB5 (RESET). Для стабильной работы рекомендуется подтягивать RESET к VCC через резистор 10 кОм и ограничивать ток на линиях данных резисторами 220–470 Ом. Высоковольтное программирование применяется при блокировке ISP из-за неправильных фьюзов или повреждения загрузчика, но требует напряжения 12 В на RESET и сложной схемы управления. В большинстве случаев ISP достаточно для разработки и отладки.

Основные инструменты для работы с прошивками: avrdude, Atmel Studio и PlatformIO. Avrdude – кроссплатформенная утилита командной строки, поддерживающая все популярные программаторы. Пример команды для прошивки через USBasp: `avrdude -c usbasp -p t13 -U flash:w:firmware.hex`. Atmel Studio интегрирует компилятор AVR-GCC, отладчик и интерфейс для настройки фьюзов, но работает только в Windows. PlatformIO упрощает процесс, предоставляя готовые шаблоны проектов для ATtiny13, поддержку библиотек и интеграцию с VS Code. Для компиляции кода подходит AVR-GCC с флагами `-mmcu=attiny13 -Os`, оптимизирующими размер кода под ограниченные 1 КБ flash-памяти.

При прошивке критически важно правильно настроить фьюзы. По умолчанию ATtiny13 работает на внутреннем RC-генераторе 9,6 МГц с делителем частоты на 8 (CKDIV8), что даёт тактовую частоту 1,2 МГц. Для повышения производительности можно отключить делитель фьюзом `CKDIV8=0` или переключиться на внешний кварц. Фьюз `SUT_CKSEL` определяет источник тактирования: `0x01` – внутренний RC 9,6 МГц, `0x02` – внешний кварц до 20 МГц. Ошибки в настройке фьюзов могут заблокировать микроконтроллер, поэтому перед изменением рекомендуется сохранить текущие значения командой `avrdude -c usbasp -p t13 -U lfuse:r:-:h -U hfuse:r:-:h`. Для восстановления заблокированного чипа применяется высоковольтное программирование или параллельный режим с использованием программатора, поддерживающего HVPP.
