Трубка омывателя заднего стекла часто прячется в труднодоступных местах, особенно в моделях с кузовом хэтчбек или универсал. В большинстве случаев она проходит вдоль задней стойки крыши или внутри обшивки багажника. Начать поиск стоит с осмотра задней двери или крышки багажника – там обычно расположены форсунки омывателя. От них идет тонкий шланг, который ведет к бачку с жидкостью.
В автомобилях с подогревом заднего стекла трубка может быть интегрирована в жгут проводов обогрева. Чтобы ее обнаружить, снимите обшивку багажника или задней панели. В некоторых моделях, например, Volkswagen Golf или Skoda Octavia, шланг крепится к внутренней стороне заднего бампера. Проверьте фиксаторы и клипсы – они часто ломаются при неаккуратном демонтаже.
Если трубка не видна, проследите ее путь от бачка омывателя. В переднеприводных автомобилях он обычно находится в моторном отсеке, рядом с аккумулятором или блоком предохранителей. Шланг идет через салон, проходя под ковриками или за приборной панелью. В заднеприводных моделях, таких как Toyota Land Cruiser, бачок может быть установлен в багажнике, а трубка – вдоль рамы.
При поиске обратите внимание на характерные признаки: трещины, перегибы или следы жидкости. Если шланг поврежден, замените его на аналогичный по диаметру – стандартный размер 4–6 мм. Для фиксации используйте пластиковые хомуты или оригинальные крепления. Избегайте металлических скоб – они могут перетереть трубку.
В редких случаях трубка может быть спрятана в гофре проводки. Тогда потребуется частично разобрать салон или снять заднее сиденье. Если самостоятельный поиск не дал результатов, обратитесь к электросхеме вашего автомобиля – там указан точный маршрут прокладки шланга.
Какие инструменты понадобятся для поиска трубки омывателя
Первым делом возьмите фонарик с узким лучом и регулируемой яркостью. Подойдут модели с магнитным креплением или гибкой ножкой – они освободят руки. Светодиодные фонари с температурой 5000–6500K дают холодный белый свет, который лучше выделяет пластиковые трубки на фоне темных элементов салона или багажника.
Для доступа к скрытым участкам потребуется набор пластиковых монтажных лопаток. Выбирайте инструменты с загнутыми концами и нескользящими ручками. Они помогут аккуратно отсоединить обшивку багажника, боковые панели или пороги, не повредив клипсы и защелки. Избегайте металлических лопаток – они царапают пластик.
Тонкий щуп или проволочный зонд диаметром 1–2 мм пригодится для прощупывания труднодоступных мест. С его помощью можно определить направление трубки, пропустив его вдоль предполагаемого маршрута. Оптимальная длина – 30–50 см, материал – гибкая сталь с пластиковым наконечником.
Мультиметр с режимом прозвонки или тестер на 12 В поможет проверить целостность электрической цепи насоса омывателя. Подключите щупы к контактам насоса и активируйте омыватель с кнопки – если цепь исправна, мультиметр издаст звуковой сигнал или покажет напряжение. Это исключит ложный поиск при неисправности электроники.
Необходим набор отверток с разными типами жал: плоские (шириной 3–5 мм), крестовые (PH1 и PH2) и Torx (T15–T20). Они понадобятся для демонтажа пластиковых накладок, креплений бачка омывателя и фиксаторов трубок. Храните их в магнитном держателе, чтобы не потерять в узких местах.
Для маркировки маршрута трубки используйте цветную изоленту или маркеры для пластика. Нанесите метки на обшивку или кузовные элементы через каждые 10–15 см – это упростит обратную сборку и поможет не пропустить изгибы. Изолента должна быть узкой (5–10 мм), чтобы не мешать при монтаже.
Компрессор с регулировкой давления или ручной насос с манометром пригодятся для проверки герметичности трубки. Подайте воздух под давлением 0,5–1 бар в систему и наблюдайте за утечками. Метод эффективен для обнаружения микротрещин, которые не видны визуально.
В сложных случаях используйте эндоскоп с камерой диаметром 5–8 мм и подсветкой. Подключите его к смартфону или монитору и проведите осмотр за панелями, под сиденьями или в нишах багажника. Модели с гибким кабелем длиной 1–2 м позволяют добраться до самых труднодоступных мест без разборки салона.

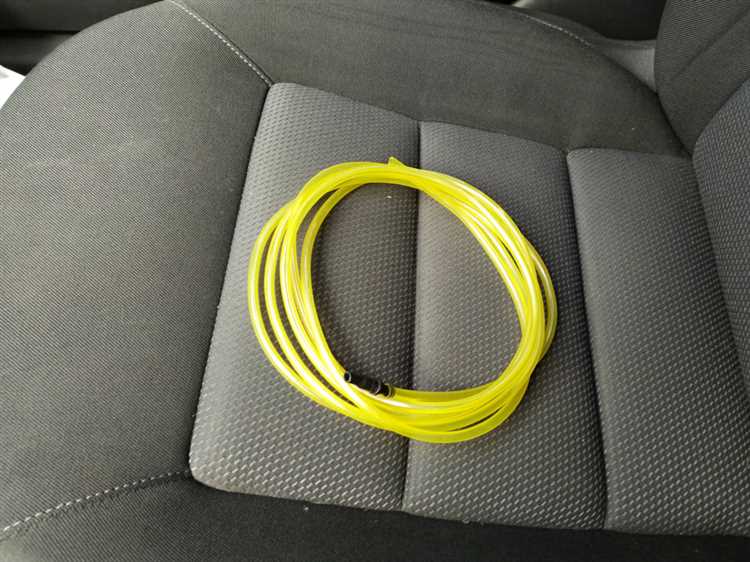

Где искать трубку омывателя в зависимости от марки и модели авто
У большинства автомобилей Volkswagen и Skoda трубка омывателя заднего стекла проходит вдоль левого заднего крыла, скрытая под пластиковым подкрылком. На моделях Golf, Passat и Octavia до 2015 года она крепится к кузову хомутами и выходит к форсунке через отверстие в двери багажника. В более новых версиях (например, T-Roc или Karoq) трубка интегрирована в жгут проводки задней двери и может быть обнаружена только после снятия обшивки багажного отсека. У Audi A4 и A6 до 2018 года магистраль проходит под обшивкой потолка салона, ближе к заднему стеклу – для доступа потребуется демонтировать плафон освещения.
На автомобилях Toyota и Lexus трубка часто проложена вдоль правого заднего лонжерона. В моделях Camry (с 2012 по 2020) и RAV4 (до 2019) она фиксируется к кузову металлическими скобами и выходит к форсунке через резиновый уплотнитель задней двери. У Land Cruiser 200 и Lexus LX трубка спрятана под пластиковой накладкой порога – для её замены достаточно открутить два самореза. В Corolla E170 и Auris трубка идёт внутри задней стойки кузова, и добраться до неё можно только через снятие обшивки багажника.
У Renault и Nissan трубка обычно проходит по левой стороне кузова. В Logan, Duster и Kaptur она закреплена под бампером и выходит к форсунке через отверстие в задней двери. На моделях Megane III и Fluence трубка спрятана за обшивкой багажника – для доступа нужно снять боковую панель. У Nissan Qashqai и X-Trail до 2017 года магистраль идёт вдоль заднего сиденья, под ковролином, и выходит к форсунке через отверстие в потолке. В более новых версиях (например, X-Trail T32) трубка интегрирована в жгут проводки задней двери и требует частичной разборки обшивки.

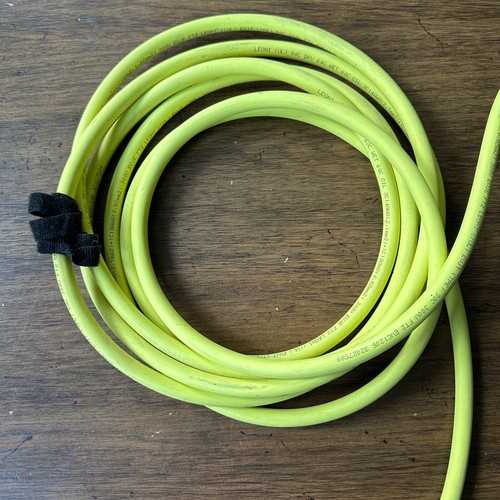

Как проследить путь трубки от бачка омывателя до заднего стекла
Начните с бачка омывателя, который обычно расположен в моторном отсеке. В большинстве автомобилей он находится с левой или правой стороны, рядом с аккумулятором или блоком предохранителей. Отсоедините крышку бачка и осмотрите штуцеры: трубка заднего стекла подключается к отдельному выходу, часто помеченному как «rear» или «R». Если маркировки нет, ищите второй штуцер – основной идёт на передние форсунки.
Проследите трубку от штуцера: она идёт вдоль крыла или подкапотного пространства, затем уходит в салон через резиновый уплотнитель в районе передней стойки. В некоторых моделях (например, Volkswagen Golf, Skoda Octavia) трубка проходит под пластиковым порогом или за обшивкой центрального тоннеля. Используйте фонарик и зеркало на гибкой ножке, чтобы не пропустить изгибы под приборной панелью.
В салоне трубка часто крепится к жгутам проводки пластиковыми хомутами или фиксаторами. Обратите внимание на места соединений: в районе задней стойки или багажника трубка может раздваиваться или подключаться к переходнику. В универсалах и хетчбеках (например, Renault Megane, Ford Focus) она проходит вдоль потолка или задней полки, закреплённая под обшивкой.
Задняя часть трубки выходит через уплотнитель в районе задней двери или крышки багажника. В седанах (например, Toyota Camry, Hyundai Solaris) она обычно скрыта под пластиковой накладкой задней стойки или в нише багажника. Форсунка омывателя крепится к крышке багажника или задней двери – ищите её рядом с дворником или в верхней части стекла.
Если трубка потеряна из виду, проверьте места её вероятного повреждения: изгибы под сиденьями, участки за задним бампером или в районе топливного бака. В автомобилях с подогревом форсунок (например, Kia Sportage, Nissan X-Trail) трубка может быть спарена с электропроводкой – не перепутайте их. При необходимости продуйте систему воздухом под низким давлением, чтобы услышать шипение в месте утечки.
Для точного определения маршрута используйте схему из руководства по ремонту вашей модели. В крайнем случае отсоедините трубку от бачка и подайте в неё воду под давлением – струя укажет направление. Избегайте резких рывков: трубки изготавливаются из мягкого пластика (полиэтилен, полиуретан) и легко ломаются при сильном натяжении.
Какие признаки указывают на местонахождение форсунки заднего омывателя
Форсунка заднего омывателя чаще всего располагается на кромке крышки багажника или задней двери, в непосредственной близости к стеклу. Её выдаёт небольшой выступающий элемент – пластиковый или металлический наконечник диаметром 3–7 мм, направленный под углом к стеклу. На некоторых моделях, например, Volkswagen Golf или Škoda Octavia, форсунка интегрирована в уплотнительную резинку задней двери, что делает её менее заметной.
Второй характерный признак – наличие подводящей трубки. Она обычно крепится к форсунке снизу или сбоку и имеет диаметр 2–4 мм. Трубка может быть прозрачной, чёрной или цветной (часто синей или зелёной), что облегчает её идентификацию. На автомобилях с подогревом форсунок, как у Ford Focus или Hyundai Tucson, рядом с ней проходит дополнительный провод или тонкий шланг системы обогрева.
На некоторых внедорожниках и хетчбэках, таких как Toyota RAV4 или Kia Sportage, форсунка может находиться на заднем спойлере или на кронштейне заднего дворника. В этом случае её легко спутать с датчиком дождя или креплением антенны, но отличие – в наличии отверстия для распыления жидкости. Если нажать на рычаг омывателя при открытой двери, из форсунки появится струя жидкости.
У седанов премиум-класса, например, Mercedes-Benz E-Class или BMW 5 Series, форсунка нередко скрыта за декоративной накладкой. Её можно обнаружить, осмотрев нижнюю часть заднего стекла: на пластиковой панели будет небольшое отверстие или едва заметный выступ. В таких случаях для доступа может потребоваться снять обшивку багажника или демонтировать часть отделки.
На старых автомобилях, таких как ВАЗ-2110 или Daewoo Nexia, форсунка часто крепится на кузове с помощью винта или защёлки. Её расположение легко определить по характерному «клюву» – изогнутому носику, направленному вверх. Если форсунка забита, вокруг неё могут оставаться следы омывающей жидкости или известковый налёт.
В редких случаях, как у некоторых моделей Renault Logan или Nissan Almera, форсунка заднего омывателя совмещена с задним дворником. Она встроена в его основание, и жидкость подаётся через полый вал щётки. Проверить это можно, включив омыватель и наблюдая за появлением струи у основания дворника.
Если форсунка не видна снаружи, стоит осмотреть внутреннюю часть багажника. На некоторых автомобилях, например, Audi A4 или Volvo S60, она выведена через отверстие в кузове и закреплена изнутри. В этом случае потребуется снять обшивку или фальшпанель, чтобы добраться до неё.
Для точного определения местоположения форсунки полезно обратиться к руководству по эксплуатации автомобиля. В разделе «Система очистки стёкол» обычно приведена схема с указанием её расположения. Если документации нет, можно воспользоваться поиском по VIN-коду или форумами владельцев конкретной модели – там часто публикуют фото и описания нюансов конструкции.
Как снять обшивку багажника или задней двери для доступа к трубке
Перед началом работ отключите аккумулятор, если в зоне демонтажа расположены электрические компоненты (например, подсветка багажника или датчики). Это исключит риск короткого замыкания при случайном касании проводки.
Инструменты, которые понадобятся:
- Пластиковые монтажные лопатки (2–3 шт.) или набор для снятия обшивки;
- Крестовая и плоская отвёртки (размер зависит от типа крепежа);
- Торцевой ключ на 10 мм (для некоторых моделей с болтовым креплением);
- Фонарик с узким лучом для осмотра скрытых зазоров;
- Магнит на гибком держателе (для извлечения упавших крепёжных элементов).
На большинстве автомобилей обшивка крепится комбинацией пластиковых клипс, саморезов и скрытых защёлок. Начните с поиска видимых точек крепления: обычно это саморезы под декоративными заглушками (в углах багажника или вдоль нижнего края двери). Заглушки поддевайте плоской отвёрткой, аккуратно поддевая их по периметру, чтобы не сломать.
После удаления видимых крепежей переходите к клипсам. Их расположение варьируется: например, на Volkswagen Golf они идут с шагом 15–20 см по периметру, на Toyota RAV4 – группами по 3–4 штуки в углах. Вставьте монтажную лопатку в зазор между обшивкой и кузовом (начинайте с нижнего края) и плавно отжимайте панель, пока не услышите щелчок клипсы. Не прилагайте чрезмерных усилий – пластик может треснуть.
Если обшивка не поддаётся, проверьте наличие дополнительных креплений:
- Снимите ручку багажника (если есть): под ней часто скрыт саморез или болт.
- Демонтируйте динамики аудиосистемы (при наличии): они крепятся на 3–4 винтах и могут блокировать доступ к обшивке.
- Отсоедините разъёмы подсветки или кнопок (например, на задней двери хэтчбека): их провода обычно фиксируются защёлками, которые нужно сжать пальцами.
На некоторых моделях (например, Kia Ceed или Hyundai Tucson) обшивка багажника частично удерживается уплотнителем заднего стекла. В этом случае сначала снимите уплотнитель, поддев его пальцами или отвёрткой, а затем отделяйте панель. Будьте осторожны с проводкой датчика заднего хода – она часто проходит вдоль нижней кромки обшивки и может быть повреждена при резком движении.
После снятия обшивки осмотрите пространство за ней. Трубка омывателя обычно проложена вдоль левого или правого борта багажника (в зависимости от расположения бачка омывателя) и закреплена пластиковыми хомутами или изолентой. На задней двери она идёт параллельно шлангу стеклоочистителя и может быть скрыта под дополнительной шумоизоляцией. Если трубка не видна, проследите её путь от форсунки омывателя вверх – она часто фиксируется к металлическому каркасу двери.
При обратной установке обшивки сначала подключите все разъёмы, затем защёлкните клипсы, начиная с верхнего края. Убедитесь, что панель плотно прилегает по всему периметру – зазоры могут привести к появлению скрипов. Саморезы закручивайте с усилием 2–3 Н·м (не перетягивайте), а заглушки вставляйте до характерного щелчка.
