Датчик температуры воздуха (ДТВ) – критически важный элемент системы управления двигателем, влияющий на расход топлива, динамику и экологические показатели. Его неисправность приводит к ошибкам в смесеобразовании, повышенному расходу бензина до 15–20% и нестабильной работе на холостом ходу. Чаще всего проблемы возникают из-за обрыва цепи, короткого замыкания или загрязнения контактов. Проверка занимает не более 20 минут, если следовать методике.
Для диагностики потребуются мультиметр с точностью не ниже 0,1 Ом, сканер OBD-II (например, ELM327) и техническая документация на автомобиль. В большинстве случаев сопротивление исправного датчика при 20°C составляет 2,2–2,7 кОм, но у некоторых моделей (например, Bosch 0 280 130 026) этот показатель может отличаться – сверяйтесь с эталонными значениями. Не полагайтесь на визуальный осмотр: даже при внешней целостности датчик может выдавать некорректные данные.
Первый шаг – отключение разъема и проверка напряжения питания. На контакте «+» должно быть 5 В (допустимое отклонение ±0,2 В), на «массе» – 0 В. Если напряжение отсутствует, проблема в проводке или ЭБУ. Второй шаг – измерение сопротивления датчика при разных температурах: при 0°C – 5,5–6,5 кОм, при 80°C – 300–400 Ом. Отклонение более 10% от нормы указывает на неисправность. Не игнорируйте проверку на короткое замыкание: сопротивление между контактами и корпусом должно стремиться к бесконечности.
Третий шаг – сравнение показаний датчика с эталонным термометром. Погрузите ДТВ в воду с температурой 50°C и замерьте сопротивление. Разница более 5% – повод для замены. Четвертый шаг – проверка динамики изменения сопротивления: при нагреве датчика феном сопротивление должно плавно уменьшаться без скачков. Пятый шаг – считывание ошибок сканером. Коды P0110–P0114 прямо указывают на неисправность ДТВ, но их отсутствие не гарантирует исправность – датчик может «врать» без фиксации ошибки.
Замена датчика – крайняя мера. В 30% случаев проблема решается очисткой контактов спиртом или заменой разъема. Если датчик неисправен, выбирайте оригинал или проверенные аналоги (например, Denso или VDO). Установка дешевых китайских аналогов часто приводит к повторным неисправностям через 3–6 месяцев. После замены сбросьте адаптации ЭБУ – это ускорит калибровку системы.
Какие инструменты понадобятся для диагностики датчика
Для проверки датчика температуры воздуха (ДТВ) типа NTC или PTC потребуется мультиметр с функцией измерения сопротивления (омметр) и температуры. Диапазон измерений должен быть не менее 0–20 кОм, так как сопротивление датчика при 20°C обычно составляет 2–3 кОм, а при 0°C – до 5–6 кОм. Для точной калибровки используйте термометр с погрешностью не более ±0,5°C, например, цифровой инфракрасный пирометр или контактный термопарный датчик. Без эталонного температурного значения невозможно сопоставить показания датчика с реальными условиями.
В случаях, когда датчик интегрирован в систему управления двигателем (например, в автомобилях с ЭБУ), дополнительно понадобится диагностический сканер с поддержкой протокола OBD-II или специфического для марки авто (например, VCDS для Volkswagen, Techstream для Toyota). Сканер позволит считывать коды ошибок (P0110–P0114 для ДТВ) и сравнивать данные с датчика в реальном времени с эталонными значениями. Для механических систем (например, климат-контроль в бытовой технике) достаточно мультиметра и схемы подключения из технической документации.
При работе с датчиками в труднодоступных местах (например, впускной коллектор) пригодятся удлинительные провода с зажимами типа «крокодил» для подключения мультиметра без демонтажа датчика. Для проверки целостности проводки используйте тестер цепи с функцией прозвонки или низковольтный источник питания (3–5 В) для имитации сигнала. Изоляционная лента и термоусадочные трубки нужны для временной фиксации контактов при тестировании.

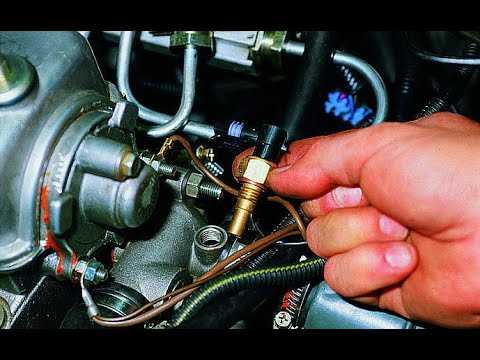

Как найти и снять датчик температуры воздуха без ошибок
Датчик температуры воздуха (ДТВ) чаще всего располагается в моторном отсеке, но его точное положение зависит от модели автомобиля. В большинстве случаев он установлен на впускном коллекторе, патрубке воздушного фильтра или в корпусе дроссельной заслонки. Например, на автомобилях ВАЗ (2110–2115) датчик находится на впускном патрубке за воздушным фильтром, а у моделей Hyundai/Kia (Solaris, Rio) – в корпусе воздушного фильтра. Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
Для демонтажа потребуются базовые инструменты: торцевой ключ на 10 мм (или 8 мм для некоторых иномарок), плоская отвёртка и пассатижи. Если датчик закреплён на защёлках (как у Ford Focus 2), аккуратно подденьте их отвёрткой, не прилагая чрезмерных усилий. В случае резьбового крепления (например, у Toyota Corolla) используйте ключ с удлинителем, чтобы не сорвать грани. Перед откручиванием слейте часть охлаждающей жидкости, если датчик находится в системе охлаждения (актуально для некоторых дизельных двигателей).
Отсоединяя разъём, убедитесь, что фиксатор не повреждён – на большинстве датчиков он пластиковый и ломается при резком нажатии. Нажмите на защёлку пальцем или отвёрткой, затем потяните разъём строго вдоль оси датчика. Если контакты окислены, очистите их спиртом или специальным средством для электрических контактов (например, CRC Contact Cleaner). Не используйте металлические щётки – они могут повредить покрытие контактов.
После снятия осмотрите датчик на предмет механических повреждений: трещины на корпусе, оплавление или коррозия указывают на необходимость замены. Проверьте уплотнительное кольцо – если оно деформировано или затвердело, замените его новым (артикул для ВАЗ: 2112-1130020-02, для иномарок уточняйте по VIN). При установке нового датчика нанесите на резьбу тонкий слой герметика (для резьбовых соединений) или смажьте уплотнительное кольцо силиконовой смазкой, чтобы предотвратить подсос воздуха.
Способы проверки сопротивления датчика мультиметром
Настройте мультиметр в режим измерения сопротивления (омметр). Выберите диапазон, соответствующий ожидаемым значениям: для датчиков температуры воздуха обычно достаточно 20 кОм. Если точные параметры неизвестны, начните с максимального диапазона и постепенно снижайте его, пока не получите стабильные показания. Убедитесь, что щупы подключены к правильным гнездам: черный – к COM, красный – к VΩ.
Снимите показания при комнатной температуре (20–25°C). Для большинства датчиков NTC-типа сопротивление в этом диапазоне составляет 2–6 кОм. Например, датчик Bosch 0 280 130 026 при 20°C показывает 2,5 кОм, а при 80°C – около 300 Ом. Сравните полученные данные с эталонными значениями из спецификации. Отклонение более 10% указывает на неисправность.
Проверьте зависимость сопротивления от температуры. Нагрейте датчик феном или погрузите его в горячую воду (не выше 100°C). Следите за изменениями показаний: сопротивление NTC-датчиков должно плавно уменьшаться при нагреве. Если значения скачут или остаются неизменными, термистор поврежден. Для точности используйте термометр: разница между фактической температурой и расчетной по сопротивлению не должна превышать 2–3°C.
Прозвоните датчик на обрыв и короткое замыкание. Установите мультиметр в режим проверки диодов или прозвонки. При обрыве прибор покажет бесконечное сопротивление (OL), при коротком замыкании – близкое к нулю. Оба случая требуют замены датчика. Особое внимание уделите состоянию проводки: окисленные контакты или поврежденная изоляция могут имитировать неисправность датчика.
Зафиксируйте результаты измерений для дальнейшего анализа. Если датчик исправен, но система работает некорректно, проверьте цепи питания и сигнала. Напряжение на датчике должно соответствовать паспортным значениям (обычно 5 В). При отсутствии питания или неверном сигнале проблема кроется в блоке управления или проводке. Для диагностики используйте осциллограф: форма сигнала должна быть плавной, без помех и скачков.
Как проверить сигнал датчика с помощью сканера OBD-II
Сканер OBD-II – инструмент для диагностики, способный считывать данные с датчика температуры воздуха в реальном времени. Перед началом проверки убедитесь, что двигатель прогрет до рабочей температуры (не менее 80°C), так как холодный мотор искажает показания. Подключите сканер к диагностическому разъёму, расположенному под рулевой колонкой или в бардачке, в зависимости от модели автомобиля.
Включите зажигание, не запуская двигатель. Запустите программное обеспечение сканера и выберите пункт «Чтение данных в реальном времени» или «Live Data». В списке доступных параметров найдите «Температура впускного воздуха» (IAT – Intake Air Temperature) или аналогичный параметр. Если сканер не отображает этот пункт, проверьте совместимость протокола (например, CAN, ISO 9141-2) с вашим автомобилем.
Сравните показания сканера с эталонными значениями. При температуре окружающей среды +20°C датчик должен выдавать значение в диапазоне +18…+25°C. Если разница превышает 5°C, вероятно, датчик загрязнён или неисправен. Для точной диагностики используйте термометр с выносным датчиком: измерьте температуру воздуха на впуске и сопоставьте с данными сканера.
Проверьте динамику изменения показаний. Запустите двигатель и наблюдайте за данными: при прогреве температура воздуха на впуске должна постепенно повышаться, но не превышать +50°C даже в жаркую погоду. Резкие скачки или зависание значений указывают на неисправность датчика или проводки. Запишите лог-файл с данными для последующего анализа.
Обратите внимание на коды ошибок. Если сканер выдаёт коды P0110 (неисправность цепи датчика IAT), P0112 (низкий уровень сигнала) или P0113 (высокий уровень сигнала), выполните следующие действия:
- Проверьте целостность проводки между датчиком и ЭБУ: ищите обрывы, короткие замыкания или окисление контактов.
- Измерьте сопротивление датчика мультиметром: при +20°C оно должно составлять 2–3 кОм (точные значения уточняйте в документации на автомобиль).
- Замените датчик, если сопротивление выходит за пределы нормы или отсутствует вовсе.
Для автомобилей с турбонаддувом или интеркулером учитывайте особенности системы. Температура воздуха после интеркулера должна быть ниже, чем на входе в турбину, но не более чем на 10–15°C при нормальной работе. Если разница превышает 20°C, проверьте эффективность охлаждения интеркулера или наличие утечек воздуха в системе.
После замены датчика или ремонта проводки сбросьте ошибки через сканер и выполните тестовую поездку. Убедитесь, что новые показания стабильны и соответствуют реальной температуре. Если проблема сохраняется, проверьте ЭБУ на наличие программных сбоев или обратитесь к специалисту для диагностики с помощью осциллографа.
Определение неисправности по характерным признакам работы двигателя
Второй характерный симптом – детонация под нагрузкой. При неверных данных IAT блок управления задерживает угол опережения зажигания, чтобы избежать перегрева. Это снижает мощность на 8–12% и вызывает металлический стук в цилиндрах при разгоне с 2000 до 3500 об/мин. На автомобилях с турбонаддувом ошибка датчика может спровоцировать преждевременный сброс наддува, так как ЭБУ ошибочно считает воздух слишком горячим для безопасной работы.
- Черный дым из выхлопной трубы – признак переобогащенной смеси из-за завышенных показаний датчика. На бензиновых двигателях это сопровождается резким запахом несгоревшего топлива, на дизелях – густым сажевым выхлопом при резком нажатии на педаль газа.
- Провалы при ускорении: при заниженных показаниях IAT (например, -10°C вместо +30°C) ЭБУ обедняет смесь, что вызывает «тупняк» при разгоне с 1500 до 2500 об/мин. На автомобилях с МКПП это особенно заметно при переключении на повышенную передачу.
- Повышенная температура двигателя: неверные данные датчика могут привести к отключению вентилятора охлаждения или его работе в нештатном режиме, что вызывает рост температуры ОЖ на 10–15°C выше нормы.
На автомобилях с непосредственным впрыском топлива (GDI, TFSI) неисправный IAT провоцирует образование нагара на впускных клапанах. Это происходит из-за нарушения режима послойного смесеобразования: при заниженных показаниях датчика топливо впрыскивается позже, не успевая испариться, и оседает на клапанах. Через 10–15 тыс. км пробега это приводит к снижению компрессии на 0,5–1,0 бар и увеличению расхода масла на угар.
Для диагностики без сканера используйте мультиметр. Отсоедините разъем датчика и измерьте сопротивление между контактами при разных температурах: при +20°C оно должно составлять 2,2–2,7 кОм, при +80°C – 250–350 Ом. Если значения выходят за пределы ±10% от нормы, датчик подлежит замене. На двигателях с двумя датчиками IAT (например, V-образных) проверяйте оба: разница в показаниях более 3°C указывает на неисправность одного из них.
При появлении ошибки P0113 (высокий уровень сигнала) или P0112 (низкий уровень сигнала) в первую очередь проверьте проводку: обрыв или короткое замыкание на массу – частая причина ложных срабатываний. На автомобилях старше 10 лет обратите внимание на окисление контактов разъема: очистите их специальным спреем (например, Kontakt 60) и нанесите диэлектрическую смазку. Если после замены датчика симптомы сохраняются, проверьте ДМРВ: его неисправность может маскироваться под проблемы с IAT.
