Как проверить настройку короба сабвуфера

Настройка короба сабвуфера – критически важный этап для достижения чистого и мощного баса. Даже небольшие отклонения в объеме, форме или герметичности конструкции могут привести к искажениям, потере глубины или неравномерному звучанию на разных частотах. В этом руководстве рассмотрены конкретные шаги проверки, начиная с расчета акустического объема и заканчивая тестированием на реальных треках.

Первым делом измерьте внутренний объем короба. Для этого используйте формулу V = L × W × H, где L, W и H – длина, ширина и высота в сантиметрах, а результат переведите в литры (делите на 1000). Сравните полученное значение с рекомендованным для вашей модели сабвуфера – обычно оно указано в технической документации в диапазоне от 20 до 80 литров. Если расхождение превышает 5%, скорректируйте размеры короба или добавьте внутренние перегородки для компенсации.

Проверьте герметичность конструкции. Нанесите мыльный раствор на стыки панелей и подайте воздух под давлением (например, с помощью компрессора или насоса). Появление пузырьков укажет на утечки, которые нужно устранить герметиком или дополнительными уплотнителями. Особое внимание уделите местам крепления динамика и порта фазоинвертора – даже микроскопические щели снижают эффективность на 10–15%.

Настройте частоту настройки фазоинвертора (если он есть). Используйте генератор сигналов или специализированное ПО (например, REW) для подачи синусоидального сигнала на сабвуфер. Измерьте частоту, на которой выходной сигнал достигает максимума – она должна совпадать с расчетной (обычно 25–45 Гц). При необходимости измените длину или диаметр порта, следуя формуле Fb = (c / 2π) × √(A / (V × L)), где c – скорость звука (343 м/с), A – площадь сечения порта, V – объем короба, L – длина порта.

Протестируйте сабвуфер на реальном контенте. Используйте треки с выраженным низкочастотным диапазоном (например, «Boom Boom Pow» Black Eyed Peas или «Supermassive Black Hole» Muse) и слушайте на предмет бубнения, гудения или провалов на определенных нотах. Если бас звучит «размыто», увеличьте жесткость стенок короба или добавьте демпфирующий материал (например, акустический войлок). Для устранения «гудения» проверьте крепление динамика – он должен быть установлен без перекосов и зазоров.

Подготовка инструментов и рабочего пространства для диагностики

Для точной настройки сабвуфера потребуются: анализатор спектра с микрофоном (например, Room EQ Wizard или REW с калиброванным измерительным микрофоном типа UMIK-1), генератор тестовых сигналов (встроенный в анализатор или отдельное ПО, как Audacity), кабель RCA или XLR для подключения к усилителю, рулетка с точностью до миллиметра, уровень (лазерный или пузырьковый) и отвёртка с набором бит для регулировки фазы и кроссовера. Избегайте использования смартфонов в качестве измерительных устройств – их микрофоны не обеспечивают необходимой точности в низкочастотном диапазоне (20–200 Гц). Проверьте работоспособность инструментов заранее: микрофон должен быть откалиброван, а тестовые сигналы – воспроизводиться без искажений.

Рабочее пространство должно быть свободно от посторонних предметов в радиусе не менее 1,5 метра от сабвуфера и основных АС – это минимизирует влияние отражений на измерения. Пол должен быть ровным, без ковровых покрытий или мягкой мебели в зоне тестирования, так как они поглощают низкие частоты и искажают результаты. Температура в помещении должна быть стабильной (18–24°C), влажность – в пределах 40–60%, чтобы избежать влияния на акустические свойства воздуха. Закройте окна и двери, отключите вентиляцию и кондиционеры – посторонние шумы выше 30 дБ могут помешать корректной диагностике.

Разместите микрофон на уровне ушей слушателя в основной точке прослушивания, зафиксировав его на штативе или подставке без вибраций. Расстояние от микрофона до сабвуфера должно соответствовать реальным условиям эксплуатации (обычно 1–2 метра), но не менее 0,5 метра от стен – ближе этого значения измерения будут искажены стоячими волнами. Подключите анализатор к компьютеру через USB или аудиоинтерфейс, убедившись, что драйверы установлены и устройство распознаётся системой. Запустите тестовый сигнал на частоте 50 Гц и проверьте, что микрофон регистрирует сигнал без посторонних помех – амплитуда должна быть стабильной, без резких провалов или пиков.

Определение правильного положения сабвуфера в коробе

Положение динамика в коробе напрямую влияет на частотную характеристику и эффективность излучения басов. Для закрытых коробов оптимальное размещение – геометрический центр передней панели, так как это минимизирует стоячие волны и обеспечивает равномерное распределение давления. В фазоинверторных системах динамик смещают ближе к задней стенке, чтобы увеличить длину воздушного пути до порта, избегая резонансов на частотах ниже 50 Гц. При этом расстояние от магнитной системы до задней стенки не должно быть меньше 1/3 диаметра диффузора, иначе возрастает риск турбулентности и потерь КПД.

Для бандпасс-коробов расположение динамика критично: он должен находиться строго между двумя камерами, с зазором не менее 10 мм от стенок. В противном случае нарушается симметрия акустического сопротивления, что приводит к провалам на АЧХ в диапазоне 60–120 Гц. При монтаже проверяйте параллельность диффузора относительно передней панели – отклонение даже на 2–3° вызывает неравномерное распределение звукового давления и искажения на высоких уровнях громкости.

• Для коробов объемом до 30 литров используйте крепление динамика на расстоянии 15–20 мм от передней панели – это снижает эффект «короткого замыкания» звуковых волн.
• В коробах с объемом свыше 50 литров смещайте динамик на 30–50 мм от передней стенки, чтобы компенсировать увеличенную длину волны на низких частотах.
• Избегайте размещения динамика ближе 50 мм к углам короба – это провоцирует резонансы на частотах 80–150 Гц.

Практический способ проверки положения – тест на слух с использованием розового шума и анализатора спектра. Запустите сигнал на частоте 40–60 Гц и перемещайте динамик внутри короба с шагом 10 мм, фиксируя изменения в уровне и ровности АЧХ. Пиковые значения на анализаторе должны отличаться не более чем на 2 дБ в диапазоне 30–100 Гц. Если наблюдаются провалы или пики свыше 3 дБ, корректируйте положение до достижения равномерной характеристики.

При окончательной фиксации динамика используйте герметик по периметру посадочного места, но не наносите его на подвес диффузора – это ограничит ход и ухудшит демпфирование. Для коробов с фазоинвертором проверьте соосность динамика и порта: осевое смещение более 5 мм приводит к неравномерному заполнению объема и искажениям на частоте настройки порта. После сборки проведите повторный тест с реальным музыкальным сигналом, обращая внимание на чистоту и глубину басов в диапазоне 30–80 Гц.

Проверка герметичности и отсутствия утечек воздуха

Герметичность короба сабвуфера напрямую влияет на качество звука и эффективность работы динамика. Даже микроскопические щели снижают давление внутри корпуса, что приводит к потере басов, искажениям и перегреву катушки. Начните с визуального осмотра всех стыков, швов и отверстий под провода. Особое внимание уделите местам крепления динамика, портам фазоинвертора и точкам вклейки ребер жесткости – здесь чаще всего возникают неплотности.

Для точной диагностики используйте метод «мыльного раствора». Разведите жидкое мыло в воде (соотношение 1:10) и нанесите кистью на подозрительные участки. Подайте на сабвуфер сигнал частотой 30–50 Гц с уровнем громкости, достаточным для заметной вибрации корпуса. Появление пузырьков укажет на утечку. Альтернативный способ – приложить тонкий лист бумаги к швам: при наличии потока воздуха он будет колебаться или притягиваться.

• Проверьте уплотнительные прокладки под динамиком – они должны быть целыми, без трещин и равномерно прижатыми по всей окружности.
• Осмотрите клеммную колодку: винты должны быть затянуты до упора, а резиновые втулки – не деформированы.
• Убедитесь, что порты фазоинвертора не имеют сколов или заусенцев на внутренних кромках – они создают турбулентность и свист.

Если обнаружены утечки, устраните их герметиком на основе силикона или полиуретана. Для стыков панелей используйте клей-герметик с высокой адгезией к дереву (например, Titebond III или Soudal Fix All). Наносите состав тонким слоем, избегая избытка – толстые швы могут треснуть при вибрации. После нанесения дайте герметику полностью полимеризоваться (не менее 24 часов) перед повторной проверкой.

Для сабвуферов с пассивным радиатором дополнительно проверьте герметичность его крепления. Пассивный радиатор должен быть установлен на резиновую прокладку, а винты – затянуты с усилием 1,5–2 Н·м. Люфт или перекос приведет к утечке воздуха и снижению отдачи на низких частотах. При обнаружении зазоров замените прокладку и повторно затяните крепеж с использованием динамометрического ключа.

Завершите проверку акустическим тестом. Воспроизведите тестовый сигнал с частотой 20–80 Гц и прослушайте корпус на предмет посторонних шумов: шипения, свиста или дребезжания. Если звук чистый, а басы плотные и глубокие – герметичность обеспечена. При наличии искажений повторите диагностику, сосредоточившись на ранее незамеченных участках, таких как угловые соединения или места вклейки демпфирующего материала.

Настройка частоты среза и фазы подключения

Частота среза сабвуфера определяет, на какой точке низкочастотный сигнал передаётся от фронтальных колонок к сабвуферу. Для большинства домашних аудиосистем оптимальный диапазон – 80–120 Гц. Начните с установки частоты на 80 Гц: это стандарт для систем с колонками, способными воспроизводить частоты до 100–150 Гц. Если фронтальные АС имеют слабый басовый отклик (например, полочные колонки), увеличьте значение до 100–120 Гц, чтобы избежать «провала» в средних басах. Используйте тестовые треки с чистыми синусоидальными сигналами (например, 50, 80, 100, 120 Гц) и слушайте переход между колонками и сабвуфером – он должен быть плавным, без «бубнения» или разрывов.

Фаза подключения критична для синхронизации звуковых волн от сабвуфера и основных колонок. Начните с установки фазы в положение 0° и воспроизведите тестовый сигнал на частоте среза (например, 80 Гц). Переключите фазу на 180° и сравните громкость баса в точке прослушивания: если при 180° бас звучит громче и плотнее, оставьте это значение. Для точной настройки используйте SPL-метр или приложение-анализатор спектра (например, Room EQ Wizard) – разница в уровне на частоте среза должна быть минимальной. В системах с несколькими сабвуферами фазу настраивайте индивидуально для каждого, добиваясь максимальной когерентности в зоне прослушивания.

При настройке частоты среза учитывайте акустические особенности помещения. В комнатах с выраженными стоячими волнами (обычно на частотах 40–80 Гц) снизьте частоту среза до 60–70 Гц, чтобы минимизировать резонансы. Если сабвуфер расположен в углу, его отдача на низких частотах усиливается – в этом случае частоту среза можно поднять до 100–120 Гц, чтобы избежать «замыливания» баса. Проверяйте настройку с разных точек комнаты: в идеале бас должен звучать равномерно, без «горячих» или «мёртвых» зон.

Для активных сабвуферов с регулируемым кроссовером используйте встроенный фильтр типа Linkwitz-Riley 4-го порядка (24 дБ/октава) – он обеспечивает крутой спад и минимальные фазовые искажения. Если сабвуфер подключён через ресивер или процессор, убедитесь, что его кроссовер отключён (режим «LFE» или «Bypass»), чтобы избежать двойной фильтрации. В системах с пассивными сабвуферами применяйте внешние кроссоверы с регулируемой частотой и крутизной (например, 12–24 дБ/октава) – это даёт больше гибкости при интеграции с фронтальными АС.

После настройки частоты среза и фазы проведите финальную проверку с реальным музыкальным материалом. Используйте треки с выраженным басом и чёткими атаками (например, электронная музыка с глубкими суб-басами или оркестровые записи с контрабасами). Обращайте внимание на артикуляцию баса: если ноты «размазываются» или звучат гулко, уменьшите частоту среза на 10–20 Гц. Если бас кажется «отрезанным» или недостаточно глубоким, увеличьте её. Запомните: оптимальные настройки зависят от конкретной системы и помещения – не бойтесь экспериментировать с шагом в 5–10 Гц и 45° по фазе.

Тестирование звучания на разных уровнях громкости

Начните с установки громкости сабвуфера на -10 дБ относительно основных колонок. Воспроизведите тестовый трек с частотой 40–60 Гц (например, басовый рифф из композиции «Come Together» The Beatles или синтезаторный паттерн из «Strobe» Deadmau5) и постепенно увеличивайте уровень до 0 дБ. На каждом шаге в +2 дБ фиксируйте: появление призвуков (гудение, дребезжание), равномерность затухания ноты, искажения на пиках. Если на -6 дБ уже слышны искажения – снизьте кроссовер на 5–10 Гц или уменьшите фазу на 90° в настройках усилителя.

При громкости выше -3 дБ проверьте реакцию сабвуфера на импульсные сигналы. Используйте тестовые файлы с резкими басовыми ударами (например, «Bass Test 50Hz» от AudioCheck) и следите за временем атаки и затухания. Норма – отсутствие «запоздалого» баса (задержка >20 мс) и «размытия» удара. Если сабвуфер «бубнит» на коротких нотах, увеличьте демпфирование в настройках усилителя или переместите короб ближе к стене (но не вплотную – минимум 15 см). Для проверки на перегрузку воспроизведите трек с динамическим диапазоном >20 дБ (например, «Money» Pink Floyd) и убедитесь, что бас не «захлебывается» на фортиссимо.

На максимальной громкости (0 дБ) протестируйте сабвуфер на предмет механических шумов. Поднесите руку к фазоинвертору или диффузору – вибрация не должна ощущаться как «щекотка» или резкие толчки. Если корпус дребезжит, проверьте крепление динамика, герметичность стыков и затяжку винтов. Для проверки тепловой защиты воспроизведите непрерывный тон 50 Гц в течение 5 минут: при перегреве усилитель автоматически снизит мощность – это сигнал к уменьшению уровня сигнала или улучшению вентиляции короба.

Корректировка параметров усилителя под характеристики короба

Первым шагом измерьте импеданс нагрузки, создаваемой коробом, с помощью мультиметра или специализированного тестера импеданса. Для большинства сабвуферов с номинальным сопротивлением 4 Ом реальное значение может варьироваться от 3,2 до 4,8 Ом в зависимости от конструкции короба и частоты сигнала. Если усилитель не рассчитан на работу с таким импедансом, снизьте выходную мощность на 10–15% или выберите режим мостового подключения, если это предусмотрено конструкцией. Игнорирование этого параметра приведет к перегреву усилителя или искажениям на низких частотах.

Настройте кроссовер усилителя в соответствии с резонансной частотой короба (Fb), указанной в его спецификациях. Для герметичных коробов установите фильтр низких частот (LPF) на 10–15 Гц выше Fb, чтобы избежать перегрузки динамика на резонансе. В случае фазоинверторных конструкций LPF должен быть на 5–10 Гц ниже частоты настройки порта (Ft), чтобы сохранить эффективность излучения. Используйте крутизну среза 12 или 24 дБ/октава – более крутые фильтры (48 дБ/октава) могут вызвать фазовые искажения на стыке частот.

Регулировка уровня усиления (gain) требует точного подхода: подайте на вход усилителя тестовый сигнал частотой 50–60 Гц с амплитудой, соответствующей 75% от максимального напряжения головного устройства (обычно 1,5–2 В). Увеличивайте gain до появления первых признаков клиппинга на осциллографе или искажений на слух. Зафиксируйте положение регулятора и проверьте температуру радиатора усилителя после 10 минут работы на средней громкости – она не должна превышать 60°C. Превышение этого порога указывает на необходимость снижения gain или улучшения вентиляции.

Если короб имеет нестандартную АЧХ (например, пик на 60 Гц из-за неправильно рассчитанного фазоинвертора), используйте эквалайзер усилителя или внешний процессор для компенсации. Снизьте уровень на проблемной частоте на 3–6 дБ, но не более – чрезмерная коррекция приведет к потере динамики. Для сабвуферов с высокой добротностью (Qtc > 0,7) рекомендуется применять параметрический эквалайзер с узкой полосой (Q = 2–4), чтобы не затрагивать соседние частоты.

После настройки проверьте синхронизацию фазы между сабвуфером и фронтальными каналами. Используйте тестовый сигнал 80 Гц и переключайте фазу на усилителе с шагом 45° до достижения максимальной громкости на этой частоте. Для коробов с фазоинвертором оптимальный угол фазы может отличаться от 0° или 180° из-за задержки сигнала в порте. Зафиксируйте найденное значение и протестируйте систему на реальном музыкальном материале – бас должен быть плотным и равномерным без «бубнения» или провалов.

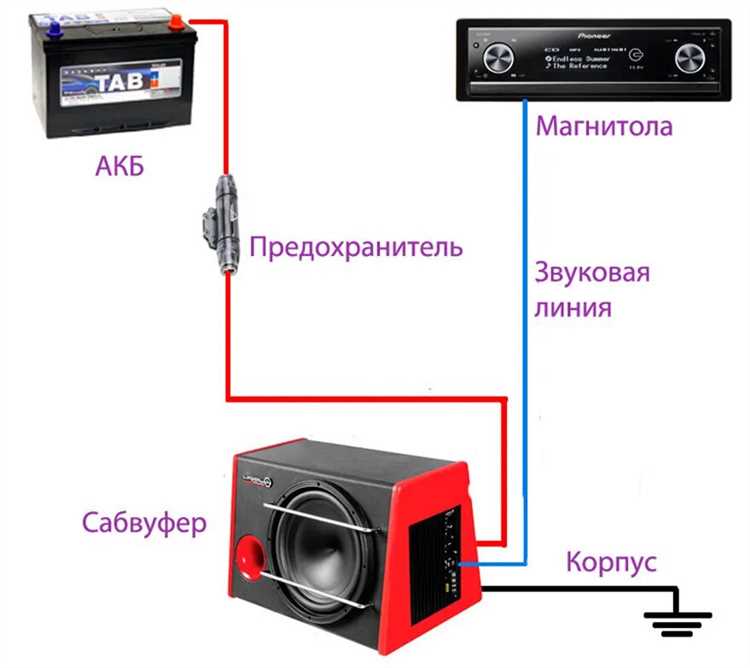

Финальная проверка баланса с фронтальными динамиками

Запустите тестовый трек с непрерывным тональным сигналом в диапазоне 80–120 Гц (например, синусоидальный тон 100 Гц). Установите уровень громкости фронтальных АС на -10 дБ от максимального, затем плавно увеличивайте уровень сабвуфера до момента, когда бас перестанет выделяться как отдельный источник звука. Если сабвуфер слышен раньше или позже фронтальных динамиков, скорректируйте его фазу (0° или 180°) или положение в пространстве – смещение на 10–15 см может устранить фазовые искажения.

Для проверки переходной частоты используйте треки с инструментами, чей диапазон пересекает кроссовер (например, контрабас или синтезатор с нотами от 60 до 150 Гц). Настройте кроссовер сабвуфера на 80 Гц и прослушайте переход между фронтальными динамиками и сабом. Если бас «проваливается» или «выпирает» в зоне перехода, измените частоту кроссовера с шагом 5 Гц (вверх или вниз) до достижения плавного слияния. Запишите оптимальное значение – оно должно совпадать с нижней границей рабочего диапазона фронтальных АС (указано в спецификациях).

Проверьте баланс на реальном контенте: концертных записях с живым басом (джаз, рок) и саундтреках с низкочастотными эффектами (например, сцены взрывов в фильмах). Обратите внимание на два ключевых параметра: равномерность (бас не должен «уходить» в одну сторону комнаты) и артикуляцию (каждая басовая нота должна быть различима, а не сливаться в гул). Если бас кажется размытым, уменьшите уровень сабвуфера на 1–2 дБ или примените эквалайзер для подавления резонансов на проблемных частотах (обычно 40–60 Гц или 100–120 Гц).
