Термостат на автомобилях ВАЗ – ключевой элемент системы охлаждения, отвечающий за поддержание оптимальной температуры двигателя. Его неисправность приводит к перегреву или недостаточному прогреву мотора, что сокращает ресурс деталей и увеличивает расход топлива. На моделях ВАЗ 2101–2107, 2108–2115, а также на «Калине», «Приоре» и «Гранте» термостаты имеют схожую конструкцию, но отличаются температурой открытия: 80–85°C для классики и 85–92°C для переднеприводных моделей.
Основные признаки неисправности термостата: длительный прогрев двигателя (более 10 минут при температуре воздуха +20°C), стрелка температуры не поднимается выше 70°C или, наоборот, быстро уходит в красную зону. Перед проверкой убедитесь, что уровень охлаждающей жидкости в норме, а вентилятор радиатора исправен. Для диагностики потребуются: термометр с диапазоном до 100°C, ключ на 13 (или 10 для некоторых моделей), отвёртка и ёмкость для слива антифриза.
Наиболее точный метод проверки – демонтаж термостата с последующим нагревом в воде. Для этого слейте 1–2 литра охлаждающей жидкости, отсоедините патрубки и выкрутите термостат. Погрузите его в кастрюлю с водой, установите термометр и нагревайте на плите. Клапан должен начать открываться при температуре, указанной на корпусе (например, 85°C), и полностью открыться при на 10–15°C выше. Если клапан не двигается или открывается при другой температуре – термостат подлежит замене.
Быстрый способ проверки без снятия – запуск холодного двигателя и контроль температуры верхнего патрубка радиатора. В первые 3–5 минут он должен оставаться холодным, затем резко нагреться. Если патрубок греется сразу или не нагревается вовсе – термостат заклинил. Учтите, что этот метод менее точен и не подходит для автомобилей с электронным управлением термостатом (например, ВАЗ 2112 с 16-клапанным двигателем).
Какие инструменты и материалы понадобятся для диагностики термостата
Для проверки термостата на автомобилях ВАЗ потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – термометр с диапазоном измерений от 0 до 120°C, желательно электронный с погрешностью не более ±1°C. Подойдет инфракрасный пирометр или погружной термометр для жидкостей. Также необходим ключ на 10 мм или головка с трещоткой для демонтажа корпуса термостата, отвертка с плоским шлицем (ширина жала 5–7 мм) для снятия хомутов патрубков. Если термостат расположен в труднодоступном месте, пригодится удлинитель для головки на 100–150 мм.
Потребуется емкость объемом не менее 3 литров для слива охлаждающей жидкости – подойдет пластиковый таз или канистра с широким горлом. Для проверки работоспособности термостата без снятия с двигателя используйте прозрачный шланг диаметром 16–18 мм и длиной 50 см, чтобы визуально контролировать циркуляцию жидкости. В случае демонтажа термостата подготовьте герметик для прокладок (например, ABRO 999 или аналог на силиконовой основе) и новую прокладку корпуса термостата – артикул 2108-1306030 для большинства моделей ВАЗ.
Для проверки термостата в кипящей воде используйте металлическую кастрюлю с крышкой и электрическую плитку мощностью не менее 1,5 кВт. Вода должна нагреваться равномерно, поэтому выбирайте посуду с толстым дном. Для фиксации термостата в кастрюле подойдут плоскогубцы с изолированными ручками или проволочный крючок. Не забудьте защитные перчатки из термостойкого материала (например, нитриловые или силиконовые) и очки для защиты глаз от брызг горячей жидкости.
Дополнительно пригодится мультиметр с функцией измерения сопротивления для проверки датчика температуры охлаждающей жидкости, если диагностика выходит за рамки механической части. Для очистки корпуса термостата от накипи используйте раствор лимонной кислоты (50 г на 1 л воды) или специальное средство типа Liqui Moly Kuhler-Reiniger. Ветошь или бумажные полотенца нужны для удаления остатков жидкости и герметика при сборке.
Как снять термостат с автомобиля ВАЗ без повреждений
Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости (ОЖ) должна быть ниже 40°C. Слейте не менее 3–4 литров ОЖ через сливной кран радиатора или нижний патрубок, чтобы уровень опустился ниже корпуса термостата. На моделях ВАЗ-2108–2115 и «классике» (2101–2107) корпус термостата расположен на блоке цилиндров или головке блока, в зависимости от модификации. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой вблизи датчиков температуры.
Для демонтажа потребуются:
- ключи на 10, 12 и 13 мм (рожковые или накидные);
- отвёртка с плоским жалом;
- ёмкость для сбора остатков ОЖ;
- чистая ветошь;
- силиконовая смазка (для уплотнительных колец).
Начните с отсоединения патрубков: ослабьте хомуты крестовой отвёрткой или пассатижами, затем аккуратно снимите шланги, прокручивая их из стороны в сторону. На моделях с электронным управлением (например, ВАЗ-2114) отключите разъём датчика температуры ОЖ, расположенный рядом с корпусом термостата. Открутите крепёжные болты корпуса – обычно их два или три, момент затяжки не превышает 10–12 Н·м. Если болты прикипели, нанесите проникающую смазку (WD-40) за 10–15 минут до демонтажа.
При снятии корпуса удерживайте термостат за фланец, избегая давления на чувствительный элемент (восковой наполнитель). Проверьте состояние уплотнительного кольца – на нём не должно быть трещин или деформаций. Если кольцо затвердело, замените его новым (каталожный номер 2108-1306010 для большинства моделей). Очистите посадочные поверхности корпуса и блока от остатков старой прокладки и герметика, используя пластиковый скребок или мелкозернистую наждачную бумагу. Перед установкой нового термостата смажьте уплотнительное кольцо тонким слоем силиконовой смазки для облегчения монтажа и предотвращения течей.
Способы проверки работоспособности термостата в домашних условиях
Первый метод – проверка без снятия термостата с автомобиля. Запустите холодный двигатель и наблюдайте за температурой охлаждающей жидкости по датчику на приборной панели. Если стрелка начинает подниматься через 2–3 минуты, но нижний патрубок радиатора остаётся холодным, термостат исправен: он держит малый круг циркуляции до прогрева. Когда оба патрубка нагреваются одновременно (нижний раньше 75–80°C), клапан заклинил в открытом положении. Если двигатель перегревается, а нижний патрубок холодный даже при 90°C, термостат не открывается.
Для точной диагностики потребуется демонтировать термостат. Слейте охлаждающую жидкость до уровня ниже корпуса термостата, открутите крепёжные болты и извлеките деталь. Осмотрите резиновое уплотнение на наличие трещин или деформаций – они приводят к утечкам. Проверьте целостность пружины и клапана: надавите на шток пальцем – он должен перемещаться с усилием и возвращаться в исходное положение. Если шток ходит свободно или не возвращается, термостат подлежит замене.
Нагрейте воду в металлической ёмкости до температуры срабатывания термостата (указана на корпусе, обычно 85–92°C). Погрузите термостат в воду на проволоке или нитке, не касаясь дна. Используйте термометр с точностью до 1°C. При достижении рабочей температуры клапан должен открыться на 6–8 мм за 10–15 секунд. Если открытие происходит при более низкой температуре (например, 70°C) или не происходит вовсе, деталь неисправна. Замерьте зазор штангенциркулем – отклонение более 1 мм от нормы свидетельствует о износе.
- Проверка на герметичность: после нагрева до рабочей температуры выньте термостат и дайте остыть. Клапан должен закрыться полностью – зазор между ним и седлом недопустим. Капните керосин на место стыка: если жидкость просачивается, уплотнение нарушено.
- Тест на остаточную деформацию: нагрейте термостат до 100°C, затем резко охладите в воде комнатной температуры. Повторите цикл 3–4 раза. Если клапан перестаёт открываться или закрываться, термоэлемент потерял свои свойства.
- Визуальный осмотр: обратите внимание на следы коррозии на биметаллической пластине или воске (в термостатах с твердым наполнителем). Даже незначительные повреждения приводят к некорректной работе.
Для проверки термостата с электронным управлением (например, на ВАЗ с системой Е-газ) потребуется мультиметр. Отсоедините разъём от термостата и замерьте сопротивление между контактами при комнатной температуре – оно должно составлять 1,5–2,5 кОм. Нагрейте термостат в воде до 85°C: сопротивление должно упасть до 200–400 Ом. Если показания не меняются или выходят за пределы, электронный элемент неисправен. Проверьте питание на разъёме при включённом зажигании – напряжение должно быть 12 В.
При отсутствии инструментов используйте экспресс-метод: после прогрева двигателя до рабочей температуры (85–95°C) потрогайте верхний и нижний патрубки радиатора рукой. Верхний должен быть горячим, нижний – холодным. Если оба горячие, термостат заклинил в открытом положении; если оба холодные – в закрытом. Этот способ не даёт 100% точности, но позволяет быстро выявить явные неисправности. Для окончательного диагноза всегда комбинируйте несколько методов.
Как определить неисправность термостата по косвенным признакам
Первый признак – нестабильная температура двигателя на ходу. Если стрелка указателя температуры на приборной панели ВАЗ колеблется в пределах 70–90°C при движении по трассе или резко поднимается до 100°C и выше при небольшой нагрузке, термостат заклинило в полуоткрытом состоянии. В норме температура должна удерживаться в диапазоне 85–95°C после прогрева. Проверьте это на ровном участке дороги при скорости 60–80 км/ч – если стрелка «пляшет», клапан термостата не фиксируется в нужном положении.
Второй сигнал – долгий прогрев двигателя зимой. Если при температуре воздуха -10°C и ниже мотор выходит на рабочую температуру (85–90°C) дольше 10–12 минут, термостат, скорее всего, заклинило в открытом положении. В этом случае охлаждающая жидкость циркулирует по большому кругу постоянно, не давая двигателю прогреться. Замерьте время прогрева с холодного пуска: при исправном термостате на ВАЗ 2108–2115 оно не должно превышать 5–7 минут при -15°C.
Третий косвенный признак – неравномерный нагрев патрубков радиатора. После запуска двигателя верхний патрубок радиатора должен оставаться холодным до момента открытия термостата (примерно 80–85°C). Если он нагревается сразу или разница температур между верхним и нижним патрубками минимальна (менее 10°C), клапан не закрывается полностью. Для проверки используйте пирометр или бесконтактный термометр: разница температур между патрубками в 20–30°C указывает на исправную работу.
Четвёртый симптом – перегрев двигателя в пробках при нормальной работе вентилятора. Если температура поднимается до 105°C и выше, а вентилятор включается, но не справляется, термостат может быть частично заклинен. В этом случае жидкость циркулирует преимущественно по малому кругу, не успевая охлаждаться в радиаторе. Проверьте это, заглушив двигатель при перегреве: если верхний патрубок радиатора горячий, а нижний едва тёплый, термостат не открывается на большой круг.
Пошаговая процедура установки термостата обратно на ВАЗ
Перед началом установки убедитесь, что новый термостат соответствует модели двигателя вашего автомобиля. Для ВАЗ 2108–2115 с инжекторным мотором подходит термостат с температурой открытия 85°C (артикул 2108-1306010), для карбюраторных версий – 87°C (2101-1306010). Проверьте целостность уплотнительного кольца на корпусе термостата: оно должно быть эластичным, без трещин и деформаций. Если кольцо повреждено, замените его на новое (артикул 2108-1306015). Нанесите тонкий слой герметика для систем охлаждения на посадочное место, чтобы исключить протечки.
Установите термостат в корпус так, чтобы перепускной клапан был направлен в сторону патрубка, идущего к радиатору. На моделях с нижним расположением термостата (например, ВАЗ 2110–2112) важно соблюсти ориентацию: метка на корпусе термостата должна совпадать с выступом на блоке двигателя. Затяните болты крепления корпуса равномерно, в диагональной последовательности, моментом 15–18 Н·м. Перетяжка может привести к деформации корпуса или повреждению резьбы в алюминиевом блоке.
Подсоедините патрубки в обратной последовательности: сначала нижний (от радиатора), затем верхний (к помпе) и, при наличии, шланг отопителя. Используйте новые хомуты с червячным механизмом (артикул 2108-1303090) – они обеспечивают надежную фиксацию и не повреждают резину. Перед затяжкой хомутов убедитесь, что патрубки полностью надеты на штуцеры: зазор не должен превышать 1–2 мм. На моделях с электронным управлением (ВАЗ 2114, 2115) не забудьте подключить датчик температуры охлаждающей жидкости.
Залейте охлаждающую жидкость через расширительный бачок до отметки «MAX». Для удаления воздушных пробок запустите двигатель, прогрейте его до включения вентилятора и несколько раз сожмите верхний патрубок радиатора рукой. Следите за уровнем жидкости: после остывания двигателя он должен находиться между отметками «MIN» и «MAX». Если уровень упал ниже минимума, долейте антифриз той же марки, что и в системе. Не используйте воду или смеси разных типов антифриза – это приведет к образованию осадка и коррозии.
После установки проверьте работу термостата на прогретом двигателе. При температуре 85–90°C нижний патрубок радиатора должен начать нагреваться, что свидетельствует об открытии клапана. Если патрубок остается холодным, термостат неисправен или установлен неправильно. В этом случае повторите процедуру демонтажа и проверьте ориентацию детали. Запустите двигатель на 10–15 минут, затем заглушите и осмотрите места соединений на предмет утечек. При обнаружении подтеканий подтяните хомуты или замените уплотнительное кольцо.

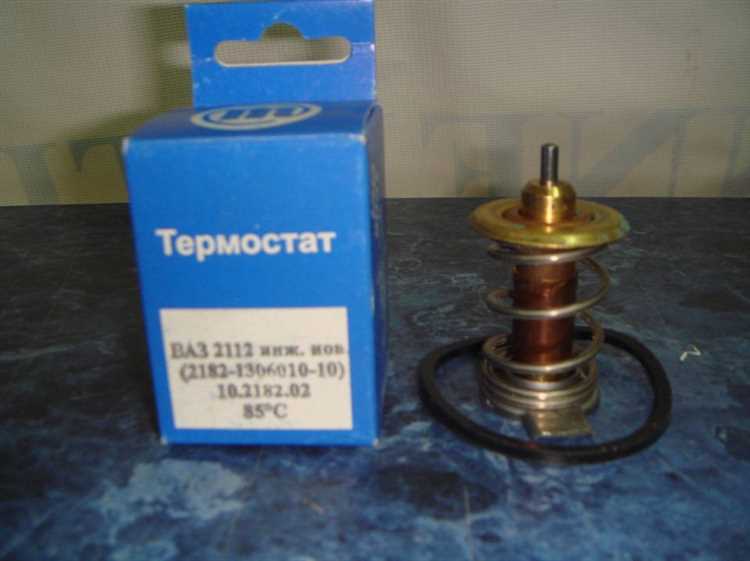

Частые ошибки при проверке и замене термостата на ВАЗ
Одна из распространённых ошибок – проверка термостата без демонтажа, полагаясь только на температуру верхнего патрубка радиатора. На моделях ВАЗ 2108–2115 термостат открывается при 85–87°C, но патрубок может прогреваться неравномерно из-за воздушных пробок или неисправности датчика температуры. Для точной диагностики требуется снять термостат и погрузить его в воду с термометром, контролируя начало открытия клапана.
При замене часто игнорируют состояние прокладки термостата. На ВАЗ 2110–2112 прокладка из паронита со временем теряет эластичность, что приводит к подтеканию антифриза. Рекомендуется менять прокладку при каждой замене термостата, даже если старая выглядит целой. Для моделей с алюминиевым корпусом (например, ВАЗ 2170) используют только силиконовые прокладки – паронитовые быстро разрушаются.
Неправильная установка термостата – ошибка, характерная для новичков. На двигателях ВАЗ 2101–2107 термостат устанавливается стрелкой вверх, в сторону радиатора. Если перепутать ориентацию, клапан не будет открываться вовремя, что приведёт к перегреву. На переднеприводных моделях (ВАЗ 2109–2115) корпус термостата имеет выступ, который должен совпадать с пазом на блоке цилиндров.
Использование герметиков при установке термостата – спорная практика. На двигателях ВАЗ 21124 и 21126 герметик может попасть в систему охлаждения и забить каналы радиатора печки. Если прокладка повреждена, лучше заменить её на новую, а не маскировать проблему герметиком. Исключение – модели с чугунным блоком (ВАЗ 2106), где допускается минимальное количество термостойкого герметика для уплотнения.
Запуск двигателя без антифриза после замены термостата – критическая ошибка. Даже кратковременная работа без охлаждающей жидкости приводит к деформации головки блока цилиндров на двигателях ВАЗ 2112 и 21126. После установки термостата систему необходимо заполнить антифризом, удалить воздушные пробки через штуцер на дроссельном узле и только потом запускать двигатель.
Неправильный подбор термостата по температуре открытия. На ВАЗ 2114 с электронным управлением двигателем штатный термостат открывается при 85°C, но некоторые владельцы устанавливают 92-градусные аналоги для «лучшего прогрева». Это приводит к перегреву в пробках, так как ЭБУ рассчитывает параметры работы двигателя под штатные 85°C. Для тюнинга системы охлаждения требуется перенастройка прошивки.
Игнорирование проверки термостата на заедание. На моделях ВАЗ 2104–2107 с пробегом более 100 тыс. км клапан термостата может заклинивать в полуоткрытом положении из-за отложений. Внешне это проявляется долгим прогревом двигателя и недостаточным нагревом печки. Для проверки нужно снять термостат и вручную проверить плавность хода клапана – он должен перемещаться без усилий и возвращаться в закрытое положение под действием пружины.
