Как работает газовое оборудование на автомобиле

Газобаллонное оборудование (ГБО) преобразует автомобиль для работы на сжиженном нефтяном газе (пропан-бутан) или сжатом природном газе (метан). Основные компоненты системы: баллон, редуктор-испаритель, газовые форсунки, электронный блок управления (ЭБУ) и мультиклапан. Баллон для пропан-бутана выдерживает давление до 1,6 МПа, для метана – до 20 МПа. Редуктор снижает давление газа до 0,1–0,3 МПа, переводя его из жидкой фазы в газообразную.

ЭБУ ГБО синхронизируется с заводским блоком управления двигателем, корректируя подачу газа на основе данных с датчиков кислорода, положения дроссельной заслонки и оборотов коленвала. Современные системы 4-го и 5-го поколений используют распределенный впрыск газа, что минимизирует потерю мощности (не более 3–5% по сравнению с бензином). Форсунки подбираются с учетом расхода газа: для двигателей объемом 1,6–2,0 л оптимальны форсунки с производительностью 30–40 г/с.

Температура испарения пропан-бутана – около -42°C, поэтому редуктор оснащается системой подогрева от охлаждающей жидкости двигателя. При запуске холодного двигателя на газе возможны перебои из-за низкой испаряемости газа, поэтому рекомендуется прогрев на бензине до температуры охлаждающей жидкости +40°C. Метановые системы не требуют подогрева, но баллоны занимают больше места и весят в 2–3 раза больше пропановых.

Ключевой параметр при выборе ГБО – совместимость с типом двигателя. Для турбированных моторов предпочтительны системы 5-го поколения с жидким впрыском газа, исключающие обратные вспышки во впускном коллекторе. На атмосферных двигателях допустимо использование 4-го поколения с калибровкой форсунок под конкретный мотор. Регулярное обслуживание включает замену фильтров (газового и тонкой очистки) каждые 10–15 тыс. км и проверку герметичности соединений с помощью мыльного раствора.

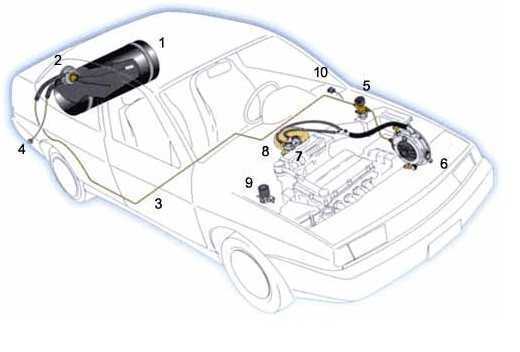

Какие компоненты входят в состав газовой системы автомобиля

Газовая система автомобиля состоит из нескольких ключевых узлов, каждый из которых выполняет строго определённую функцию. Без правильной работы любого из них система не сможет функционировать эффективно или безопасно. Основные компоненты делятся на механические, электронные и соединительные элементы, взаимодействие которых обеспечивает стабильную подачу газа в двигатель.

Баллон для хранения газа – основа системы. Он изготавливается из высокопрочной стали или композитных материалов, выдерживающих давление до 200 бар для метана и 1,6 МПа для пропан-бутана. Объём баллона варьируется от 40 до 200 литров в зависимости от типа автомобиля и требуемого запаса хода. Для легковых машин чаще используют тороидальные баллоны, размещаемые в нише запасного колеса, а для грузовиков – цилиндрические, устанавливаемые под кузовом или на раме.

Мультиклапан – устройство, монтируемое на баллон и выполняющее несколько функций одновременно. Он включает:

Заправочный клапан с обратным клапаном, предотвращающим утечку газа при заправке;
Предохранительный клапан, сбрасывающий избыточное давление при превышении допустимых значений;
Указатель уровня газа с поплавковым механизмом;
Электромагнитный клапан, перекрывающий подачу газа при выключении зажигания или аварийной ситуации.

Мультиклапан должен соответствовать стандарту ECE R67 или R110 (для метана) и проходить регулярную проверку на герметичность каждые 2 года.

Редуктор-испаритель – компонент, отвечающий за снижение давления газа и его переход из жидкой фазы в газообразную. Для пропан-бутана используются одно- или двухступенчатые редукторы, снижающие давление с 1,6 МПа до 0,5–1,2 бар. Метановые системы оснащаются многоступенчатыми редукторами, так как исходное давление в баллоне достигает 200 бар. Редуктор подключается к системе охлаждения двигателя для предотвращения обмерзания при испарении газа.

Фильтры газа – обязательные элементы, защищающие систему от загрязнений. В газовой магистрали устанавливаются:

Грубый фильтр на входе в редуктор, задерживающий механические частицы размером более 50 мкм;
Тонкий фильтр перед газовыми форсунками, улавливающий частицы до 5 мкм и масляные примеси.

Фильтры требуют замены каждые 10–15 тысяч километров пробега, иначе их засорение приводит к падению мощности двигателя и нестабильной работе на холостом ходу.

Газовые форсунки – устройства, дозирующие подачу газа во впускной коллектор. Они бывают двух типов:

Электромагнитные – срабатывают по сигналу от блока управления, обеспечивая точное дозирование;
Механические (редко используются) – работают за счёт разницы давлений, менее точны и применяются в устаревших системах.

Современные форсунки, такие как Valtek или Hana, имеют ресурс до 150 тысяч километров, но требуют калибровки каждые 30 тысяч километров для поддержания оптимального расхода и динамики.

Блок управления (ЭБУ) – электронный модуль, координирующий работу всей системы. Он получает данные от датчиков кислорода, положения дроссельной заслонки, температуры редуктора и корректирует подачу газа в реальном времени. Современные ЭБУ, например AEB или Stag, поддерживают протоколы OBD-II и позволяют диагностировать неисправности через специализированное ПО. При установке важно обеспечить правильное сопряжение с заводским блоком управления двигателем, иначе возможны ошибки в работе системы.

Магистрали и соединительные элементы – артерии газовой системы, по которым газ транспортируется от баллона к двигателю. Для пропан-бутана используются медные или армированные резиновые шланги с рабочим давлением до 3 МПа, для метана – стальные трубки с толщиной стенки не менее 1 мм. Все соединения выполняются с помощью латунных фитингов с конической резьбой или обжимных муфт. Герметичность проверяется мыльным раствором или электронным течеискателем при давлении 1,5 от рабочего.

Дополнительные компоненты включают:

Датчик давления газа – отслеживает перепады давления в системе и сигнализирует о неисправностях;
Переключатель вида топлива – позволяет водителю вручную выбирать между бензином и газом;
Вентиляционная коробка – отводит возможные утечки газа из багажника или салона наружу;
Эмулятор бензиновых форсунок – имитирует их работу при переходе на газ, предотвращая ошибки ЭБУ.

Каждый из этих элементов должен соответствовать техническим требованиям производителя автомобиля и проходить регулярное техническое обслуживание. Пренебрежение хотя бы одним компонентом снижает эффективность системы и повышает риск аварийных ситуаций.

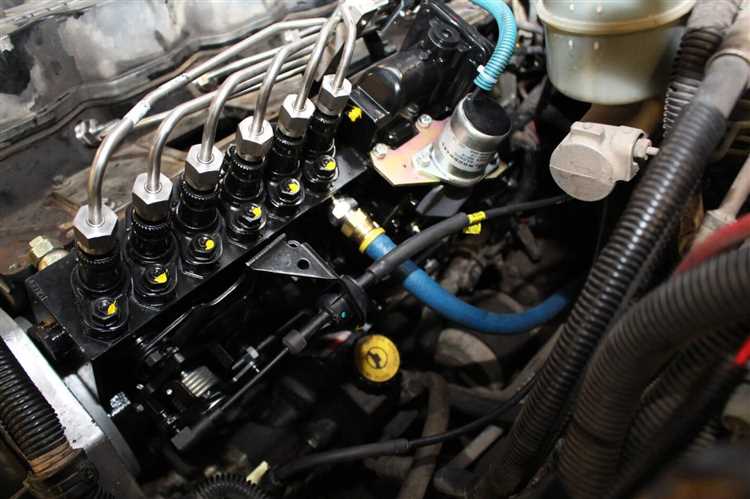

Как происходит переключение между бензином и газом во время езды

Переключение между бензином и газом в автомобиле с ГБО осуществляется автоматически или вручную, в зависимости от настроек системы и условий эксплуатации. Процесс контролируется электронным блоком управления (ЭБУ), который анализирует параметры двигателя, температуру охлаждающей жидкости, обороты и нагрузку. При холодном запуске двигатель всегда работает на бензине – газовые форсунки активируются только после прогрева до 30–50°C, чтобы избежать конденсации топлива во впускном коллекторе.

В системах ГБО 4-го и 5-го поколений переключение происходит практически незаметно для водителя. ЭБУ подает сигнал на закрытие бензиновых форсунок и открытие газовых, синхронизируя подачу топлива с тактами работы двигателя. Время перехода составляет 0,5–2 секунды, в зависимости от модели оборудования и прошивки. В 6-м поколении переключение происходит мгновенно, так как газ подается через штатные топливные форсунки.

Ручной режим переключения используется в экстренных ситуациях или при диагностике. Кнопка управления ГБО, установленная на панели, позволяет принудительно выбрать тип топлива. Однако злоупотребление ручным режимом может привести к некорректной работе системы – например, попытка переключиться на газ при непрогретом двигателе вызовет пропуски зажигания и повышенный износ катализатора.

Температурные пороги переключения на газ:
- Минимальная температура охлаждающей жидкости: 30–40°C (для ГБО 4-го поколения).
- Оптимальная температура для стабильной работы: 50–70°C.
- При температуре ниже 20°C система автоматически блокирует переход на газ.
Обороты двигателя: переключение на газ обычно запрещено на холостом ходу (менее 800 об/мин) и при высоких нагрузках (более 4000 об/мин).

Во время движения переключение может происходить при изменении нагрузки на двигатель. Например, при резком ускорении ЭБУ может временно перевести двигатель на бензин, чтобы избежать детонации – газ имеет более высокое октановое число (105–110), но его сгорание происходит медленнее. После стабилизации оборотов система возвращается к газу. В некоторых прошивках предусмотрен режим «экономии бензина», когда система переключается на газ даже при частичной нагрузке.

Датчики давления и температуры газа в редукторе играют ключевую роль в процессе переключения. Если давление в магистрали падает ниже 0,5 бар (например, при пустом баллоне), ЭБУ автоматически переводит двигатель на бензин. Аналогично, при перегреве редуктора (выше 90°C) система блокирует подачу газа, чтобы предотвратить повреждение мембран и уплотнений.

Водителю важно следить за индикацией на кнопке ГБО. Мигающий зеленый светодиод сигнализирует о работе на газе, красный – о переходном процессе или ошибке. Если переключение происходит с задержкой или сопровождается рывками, необходимо проверить:

Уровень газа в баллоне (должен быть не менее 10% от объема).
Состояние фильтров (газового и тонкой очистки).
Калибровку форсунок (допустимое отклонение – не более 5%).
Работу датчика температуры редуктора.

Для продления ресурса ГБО рекомендуется избегать частых переключений под нагрузкой. Например, при обгонах или движении в гору лучше заранее перейти на бензин, если запас газа критически низкий. Также не стоит глушить двигатель сразу после переключения на газ – дайте системе 10–15 секунд для стабилизации давления в магистрали. Регулярная диагностика (раз в 10 000 км) и своевременная замена расходных элементов (фильтров, мембран редуктора) минимизируют риск сбоев при переключении.

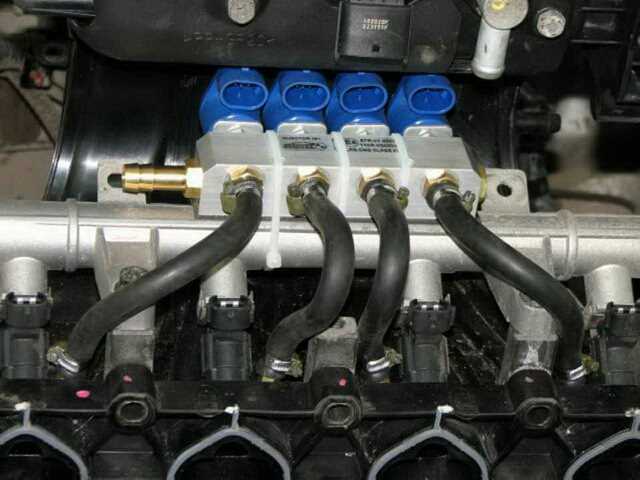

Почему газовый редуктор регулирует давление и как он работает

Газовый редуктор снижает давление сжиженного газа (пропан-бутана или метана) с 10–20 бар до рабочих 0,5–1,5 бар, необходимых для корректной подачи в двигатель. Без регулировки высокое давление разрушит мембраны форсунок, нарушит смесеобразование и приведёт к детонации. Редуктор также стабилизирует давление при изменении температуры газа: например, при нагреве пропан-бутана с +20°C до +50°C давление возрастает на 30–40%, что без компенсации вызовет переобогащение смеси. В метановых системах редуктор дополнительно снижает давление с 200 бар до 1–2 бар, используя многоступенчатую схему с промежуточными камерами.

Работа редуктора основана на балансе сил между давлением газа, пружинами и мембранами. В первой ступени газ из баллона поступает в герметичную камеру, где давление через мембрану сжимает пружину, открывая клапан. При достижении заданного давления (например, 1,2 бар для пропан-бутана) мембрана перекрывает подачу. Вторая ступень корректирует давление с учётом разрежения во впускном коллекторе: вакуумный канал связывает редуктор с двигателем, позволяя мембране подстраивать подачу газа под нагрузку. Для метана применяют трёхступенчатые редукторы, где каждая ступень снижает давление на 60–70%, предотвращая обмерзание клапанов из-за эффекта Джоуля-Томсона.

Регулировка редуктора требует точной настройки под характеристики двигателя. На холостом ходу давление должно быть на 0,1–0,2 бар ниже, чем при нагрузке, чтобы избежать «плавания» оборотов. Для проверки используют манометр с диапазоном 0–2,5 бар: подключают его к выходному штуцеру редуктора и запускают двигатель. Если давление отклоняется более чем на 0,1 бар от нормы, корректируют винт первой ступени (грубая настройка) или вакуумный регулятор (тонкая настройка). При эксплуатации в холодном климате рекомендуется устанавливать редукторы с подогревом от системы охлаждения, чтобы исключить замерзание конденсата в камерах.

Какую роль играет газовый инжектор в подаче топлива

Газовый инжектор – ключевой элемент системы подачи топлива в автомобилях с ГБО, отвечающий за дозирование и впрыск газа в цилиндры двигателя. В отличие от бензиновых форсунок, газовые инжекторы работают с более низким давлением (обычно 1–2 бара) и адаптированы под физические свойства пропан-бутана или метана. Их конструкция включает электромагнитный клапан, иглу и распылитель, которые обеспечивают точное соответствие объема подаваемого газа текущим режимам работы двигателя. Без инжектора невозможно добиться стабильного холостого хода, плавного разгона и экономичного расхода топлива.

Основные функции газового инжектора:

Преобразование сигнала от ЭБУ в механическое открытие клапана для впрыска газа.
Корректировка времени открытия с учетом температуры и давления газа (датчики TPS, MAP, температуры редуктора).
Обеспечение синхронизации с бензиновой системой при переходе между видами топлива.
Минимизация задержки впрыска (менее 3 мс для современных моделей, например, Valtek или Hana).

Выбор инжектора зависит от мощности двигателя и типа ГБО. Для атмосферных моторов до 150 л.с. подойдут бюджетные модели с производительностью 30–40 г/с (например, OMVL), а для турбированных агрегатов свыше 200 л.с. требуются высокопроизводительные инжекторы (60–80 г/с, как у Keihin или Barracuda). Критически важно регулярно проверять состояние фильтров и калибровать инжекторы каждые 10–15 тыс. км – засорение или износ иглы приводит к падению мощности на 10–15% и увеличению расхода газа на 5–7%. При замене рекомендуется использовать оригинальные ремкомплекты или аналоги с идентичными характеристиками, чтобы избежать разбалансировки системы.
