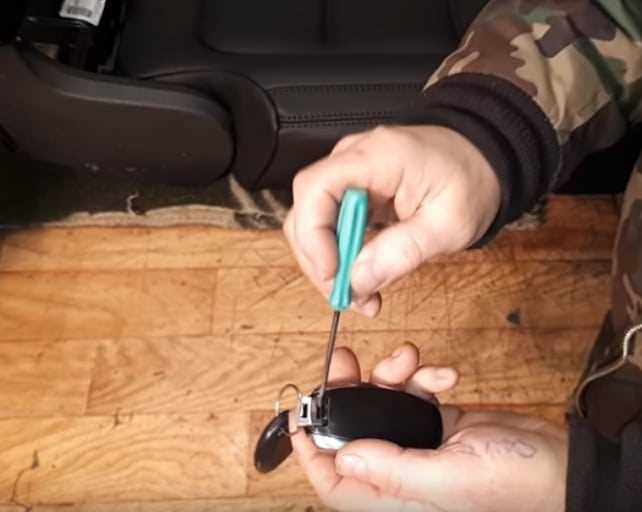

Как разобрать ключ фольксваген туарег

Ключ от Фольксвагена Туарег – это не просто пульт дистанционного управления, а сложный электронный модуль с иммобилайзером, кнопками управления и механическим лезвием. В зависимости от года выпуска (2002–2018 для первого поколения, 2018–н.в. для второго) конструкция может отличаться: ранние модели используют выкидное лезвие с пружинным механизмом, поздние – цельнометаллическое с фиксатором. Перед разбором уточните тип ключа: VW 4D0 837 231 (старый образец) или 5Q0 959 753 (новый). Без этой информации высок риск повреждения платы или корпуса.

Для работы потребуются инструменты: прецизионная отвёртка Torx T5 или T6 (для винтов корпуса), пластиковая лопатка для разъединения защёлок, пинцет с антистатическим покрытием (для манипуляций с платой), мультиметр (проверка контактов батареи и микросхемы). Избегайте металлических инструментов – они могут закоротить дорожки на плате. Батарея в ключе – CR2032 (3 В), но в некоторых версиях встречается CR2025. Замените её до разбора, если напряжение ниже 2,8 В.

Основные точки риска при разборе: хрупкие защёлки корпуса (особенно у ключей после 2015 года), окисленные контакты батарейного отсека, микротрещины на плате от падений. Если ключ не реагирует на кнопки, сначала проверьте питание – 60% неисправностей связаны с разрядом или коррозией контактов. При сборке смажьте механизм лезвия силиконовой смазкой (не WD-40!) – это продлит срок службы пружин и фиксаторов.

После разбора осмотрите плату на предмет повреждений: вздутые конденсаторы, следы влаги, отслоившиеся дорожки. Частая проблема – выход из строя микросхемы NEC D600F (в старых ключах) или EM Microelectronic EM4237 (в новых). Если ключ не программируется, потребуется перепайка чипа или замена платы целиком. Для перепрограммирования используйте диагностический сканер VCDS (версия не ниже 21.3.0) или ODIS – без них синхронизация с иммобилайзером невозможна.

Необходимые инструменты для разборки ключа Туарег

Разборка ключа Volkswagen Touareg требует точного подбора инструментов, чтобы избежать повреждения корпуса или электронных компонентов. Основная сложность заключается в хрупкости пластиковых защёлок и необходимости аккуратного извлечения микросхемы без статического электричества.

Минимальный набор включает:

• Плоская отвёртка с шириной жала 2–3 мм – для поддевания крышки корпуса. Рекомендуются модели с антистатическим покрытием или из немагнитных сплавов (например, бериллиевая бронза), чтобы исключить случайное замыкание контактов.
• Пинцет с тонкими губками (120–150 мм) – для извлечения микросхемы и фиксации мелких деталей. Оптимальны пинцеты с антистатическим эффектом, например, из углеродного волокна или ESD-безопасного пластика.
• Пластиковая лопатка или медиатор – для безопасного разделения половинок корпуса без царапин. Подойдут инструменты из поликарбоната толщиной 0,5–1 мм, используемые для разборки смартфонов.

Для работы с электронной частью ключа потребуются специализированные приспособления. Батарейный отсек часто фиксируется защёлками, которые ломаются при чрезмерном усилии – здесь поможет набор миниатюрных отмычек (например, для замков или ювелирных работ). Если планируется замена чипа иммобилайзера, пригодится паяльная станция с регулировкой температуры до 300°C и тонким жалом (0,3–0,5 мм), а также флюс для бессвинцовой пайки.

Статическое электричество – основная угроза при работе с микросхемой. Чтобы его нейтрализовать, используйте антистатический браслет, подключённый к заземлению, или антистатический коврик размером не менее 30×30 см. Для проверки работоспособности чипа после разборки понадобится мультиметр с функцией прозвонки диодов и измерения напряжения до 3 В.

Корпус ключа Туарег склеен в местах стыков, особенно у моделей 2010–2018 годов. Для размягчения клея используйте фен строительный с регулировкой температуры до 100°C – прогревайте шов 15–20 секунд на расстоянии 5 см. Избегайте перегрева: пластик начинает деформироваться при 120°C. После прогрева аккуратно подденьте шов пластиковой лопаткой.

Если ключ имеет механическую часть (например, выкидной жало), для её извлечения потребуется шестигранный ключ на 1,5 мм или TORX T5 – в зависимости от модели. Жало фиксируется винтом с левой резьбой, поэтому откручивать его нужно против часовой стрелки. Для смазки механизма после сборки используйте силиконовую смазку в аэрозоле (например, CRC Silicone Lubricant) – она не оставляет жирных следов и не притягивает пыль.

При замене батарейки (обычно CR2032) обратите внимание на её полярность: в ключах Туарег плюсовая сторона обращена к микросхеме. Для извлечения батарейки используйте пластиковый шпатель или обратную сторону пинцета – металлические инструменты могут повредить контакты. Если батарейка прикипела, капните на контакты изопропиловый спирт 99% и подождите 2–3 минуты.

Для финальной сборки корпуса пригодится клей для пластика на цианоакрилатной основе (например, Loctite 406) или двухкомпонентный эпоксидный клей. Наносите клей точечно на стыки, избегая попадания на защёлки. После склейки зафиксируйте корпус струбциной или резинкой на 10–15 минут. Если ключ после сборки не распознаётся автомобилем, проверьте контакты микросхемы – часто проблема решается очисткой от окислов ластиком для карандашей или контактной жидкостью (например, Kontakt 60).

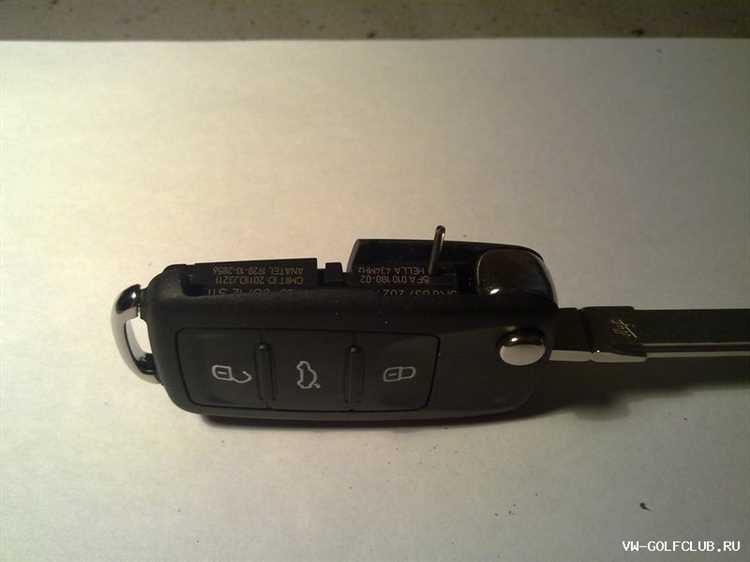

Как правильно снять корпус ключа без повреждений

Перед началом разборки подготовьте инструменты: пластиковую лопатку для электроники шириной 5–7 мм, тонкую отвёртку с плоским жалом (1,5–2 мм) и пинцет с антистатическим покрытием. Ключ Фольксваген Туарег имеет два типа креплений корпуса: защёлки по периметру и фиксирующий винт под крышкой батарейного отсека. Начните с удаления батарейки – подденьте крышку с торца, где расположена кнопка разблокировки, используя лопатку. Избегайте чрезмерного давления: корпус выполнен из поликарбоната, который трескается при сильном изгибе.

После извлечения батарейки осмотрите внутреннюю сторону крышки. В большинстве моделей 2011–2018 годов здесь скрыт винт Torx T5 или T6 – открутите его отвёрткой с магнитным наконечником, чтобы предотвратить потерю. Если винта нет, корпус держится только на защёлках. Вставьте лопатку в паз между верхней и нижней частями корпуса у основания логотипа VW и аккуратно раздвиньте половинки, начиная с угла. Работайте поочерёдно с обеих сторон, чтобы равномерно распределить нагрузку на защёлки.

Опасные зоны: не вставляйте инструмент глубже 3 мм в районе антенного модуля (расположен под кнопкой блокировки) – здесь проходят тонкие контактные дорожки, которые легко повредить. Если корпус не поддаётся, проверьте наличие дополнительных фиксаторов: в некоторых версиях ключа (например, с кнопкой паники) есть скрытые защёлки под резиновыми накладками кнопок. Подденьте накладку пинцетом и снимите её, чтобы получить доступ к креплению.

После отделения половинок корпуса отсоедините шлейф кнопок от платы. Для этого приподнимите фиксатор разъёма (обычно чёрного или белого цвета) на 1–2 мм с помощью отвёртки и потяните шлейф на себя. Не дёргайте за провода – они припаяны к контактам с шагом 0,5 мм. Если корпус всё же треснул, зафиксируйте повреждённый участок каплей цианоакрилатного клея (например, «Момент Гель») и дайте высохнуть 10 минут перед сборкой.

Извлечение электронной платы из ключа Фольксваген Туарег

Ключ Фольксваген Туарег (модели до 2018 года) имеет пластиковый корпус с защёлками, скрытыми под резиновой накладкой. Снимите её, поддев плоской отвёрткой с тонким жалом у основания логотипа VW. Под накладкой обнаружатся два винта Torx T5 – выкрутите их, удерживая корпус неподвижно, чтобы не сорвать шлицы. После этого разделите половинки корпуса, аккуратно отжимая защёлки по периметру пластиковой лопаткой или медиатором: начинайте с угла, противоположного кнопкам, чтобы избежать повреждения контактных площадок.

Электронная плата фиксируется в корпусе на трёх точках: две металлические скобы у микросхемы иммобилайзера и пластиковый выступ под батарейным отсеком. Отогните скобы пинцетом с тонкими губками, приподнимая их на 1–1,5 мм – не перегибайте, иначе возможен обрыв дорожек. Пластиковый фиксатор отожмите пальцем или отвёрткой, одновременно приподнимая плату за край. Если плата не выходит, проверьте наличие остатков клея под ней – удалите их скальпелем, не касаясь компонентов.

При извлечении обратите внимание на шлейф кнопок: он припаян к плате и легко повреждается при резких движениях. Отсоедините его, надавив на фиксатор разъёма (если предусмотрен) или аккуратно отпаяв паяльником с температурой не выше 300°C. Храните плату на антистатическом коврике, избегая касаний к микросхеме иммобилайзера – статическое электричество может вывести её из строя. Для повторной сборки нанесите тонкий слой термоклея на металлические скобы перед установкой платы в корпус.

Замена батарейки в ключе: выбор и установка

Ключ Volkswagen Touareg использует батарейку типа CR2032 – литиевый элемент на 3 В с диаметром 20 мм и толщиной 3,2 мм. Производитель не имеет значения, но избегайте дешёвых аналогов с маркировкой «no name»: они часто разряжаются быстрее или текут. Проверьте дату изготовления на упаковке – оптимальный срок хранения не превышает 5 лет. Для ключей с функцией бесключевого доступа (Keyless Entry) выбирайте батарейки с низким внутренним сопротивлением, например, Panasonic CR2032 или Sony CR2032.

Перед заменой подготовьте инструменты: тонкую плоскую отвёртку (ширина жала 2–3 мм) и пластиковую лопатку для разъединения корпуса. Не используйте металлические предметы – риск повредить плату или антенну высок. Работайте на ровной поверхности с хорошим освещением. Если ключ оснащён выкидным механизмом, извлеките лезвие, нажав на фиксатор сбоку. У моделей без выкидного механизма корпус открывается через боковой шов.

Последовательность действий:

1. Вставьте отвёртку в паз на корпусе и аккуратно поверните, чтобы разъединить половинки. Не прилагайте силу – пластик хрупкий.
2. Извлеките старую батарейку, поддев её за край лопаткой. Не касайтесь контактов пальцами – жир с кожи ухудшает проводимость.
3. Осмотрите посадочное место на предмет коррозии или окисления. При наличии налёта протрите контакты спиртовой салфеткой.
4. Установите новую батарейку плюсом (+) вверх. Убедитесь, что она плотно прилегает к контактам.
5. Соберите корпус, совместив половинки до щелчка. Проверьте работу ключа: нажмите любую кнопку – светодиод должен загореться.

Если после замены ключ не реагирует, проблема может быть в окислении контактов или повреждении платы. В первом случае повторно разберите ключ и очистите контакты ластиком или специальным средством для электроники (например, Kontakt 60). Во втором – обратитесь в сервис: самостоятельный ремонт микросхемы чреват полным выходом ключа из строя. Для профилактики раз в год проверяйте состояние батарейки мультиметром – напряжение не должно опускаться ниже 2,8 В.

Срок службы CR2032 в ключе Touareg составляет 2–4 года в зависимости от интенсивности использования. Признаки разряда: задержка срабатывания кнопок, необходимость подносить ключ ближе к замку, мигание светодиода. Храните запасную батарейку в сухом месте при комнатной температуре – перепады температур и влажность сокращают срок её годности. Не используйте батарейки из других устройств (например, весов или пультов) – даже если они подходят по размеру, их ёмкость может быть ниже требуемой.

Чистка контактов и проверка работоспособности платы

Перед началом чистки отключите батарею ключа, чтобы избежать короткого замыкания. Для этого извлеките элемент питания CR2032, поддев его тонкой отвёрткой или пластиковой лопаткой. Осмотрите контакты на наличие окисления, коррозии или загрязнений – чаще всего проблемы возникают именно здесь.

Для чистки используйте изопропиловый спирт (не менее 90%) и мягкую кисть с синтетическим ворсом. Нанесите спирт на контакты и аккуратно протрите их, удаляя налёт. Избегайте чрезмерного давления, чтобы не повредить дорожки. Если окисление сильное, примените ластик для карандашей – он эффективно удаляет оксидный слой без риска статического разряда.

После чистки просушите плату в течение 5–10 минут при комнатной температуре. Не используйте фен или другие источники тепла – это может привести к деформации компонентов. Проверьте состояние пайки на основных элементах: микросхеме иммобилайзера, кварцевом резонаторе и конденсаторах. Холодные пайки или трещины в припое – частая причина неисправностей.

• Микросхема иммобилайзера: ищите вздутия, потемнения или отслоения корпуса.
• Кварцевый резонатор: проверьте целостность ножек и отсутствие трещин на корпусе.
• Конденсаторы: осмотрите на предмет вздутия или вытекания электролита.

После всех манипуляций соберите ключ и протестируйте его работу. Если проблема сохраняется, проверьте прошивку иммобилайзера с помощью диагностического сканера (например, VCDS или ODIS). Ошибки типа «Key not learned» или «Transponder fault» указывают на необходимость перепрограммирования ключа или замены микросхемы.

Сборка ключа после ремонта или замены деталей

Перед началом сборки убедитесь, что все заменённые компоненты совместимы с моделью ключа. Для Туарега 2018–2023 годов используйте микросхемы ID48 или ID46 в зависимости от года выпуска – проверьте маркировку на плате. Если устанавливаете новый корпус, отсоедините антенну от старого и перенесите её на новый, зафиксировав клеем для электроники (например, Loctite 480). Избегайте перегрева при пайке контактов антенны – температура паяльника не должна превышать 300°C.

При установке кнопок обратите внимание на их ориентацию: на плате нанесены метки «+» и «–» для правильного позиционирования. Если кнопки не реагируют после сборки, проверьте целостность дорожек мультиметром в режиме прозвонки. Для моделей с выкидным механизмом лезвие вставляйте до щелчка, предварительно смазав направляющие силиконовой смазкой (например, Permatex 80070). Не применяйте WD-40 – она разъедает пластик.

После соединения двух половин корпуса затяните винты крест-накрест с усилием 0,3 Н·м. Превышение момента затяжки приводит к деформации пластика и заеданию кнопок. Если ключ не закрывается плотно, проверьте наличие заусенцев на стыках – удалите их надфилем. Для герметизации стыков используйте тонкий слой термоклея по периметру, избегая попадания на кнопки и механизм выкидного лезвия.

Перед установкой батареи CR2032 убедитесь, что контактная площадка чистая – окисление вызывает сбои в работе. Полярность батареи: «+» должен быть обращён к верхней части ключа. После установки проверьте напряжение на контактах – оно должно быть не ниже 3,0 В. Если ключ не синхронизируется с автомобилем, выполните процедуру адаптации через диагностический сканер VCDS: выберите блок 25 (Иммобилайзер), затем «Адаптация» → канал 00 → «Стереть все ключи» и заново пропишите ключ.

Для проверки работоспособности выполните следующие действия:
