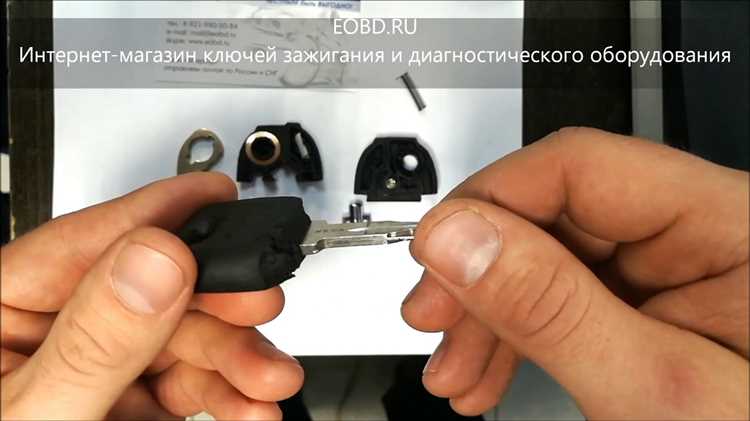

Ключ Volvo S60 – это не просто пластиковый брелок, а сложное устройство с электронной начинкой, антенной и механизмом разблокировки. Чаще всего проблемы возникают с кнопками, батареей или повреждённым корпусом. Разборка требует аккуратности: одно неверное движение может повредить микросхему или контакты. В этой инструкции рассмотрим процесс на примере ключей моделей 2010–2018 годов, где используется стандартный брелок с тремя кнопками и выдвижным жалом.
Перед началом подготовьте инструменты: тонкую плоскую отвёртку (шириной 2–3 мм), пластиковый медиатор или лопатку для разборки, пинцет и новую батарею CR2032. Работайте на чистой поверхности, чтобы не потерять мелкие детали – например, пружинку выдвижного механизма или винтик крепления платы. Если ключ залит жидкостью, сначала просушите его не менее 24 часов, иначе коррозия быстро выведет из строя контакты.
Первый шаг – снятие крышки батарейного отсека. Она фиксируется на защёлках, расположенных по периметру. Вставьте отвёртку в паз у основания жала и аккуратно подденьте крышку, двигаясь по часовой стрелке. Не прилагайте чрезмерных усилий: пластик хрупкий, особенно на морозе. После снятия крышки извлеките старую батарею и осмотрите контакты на предмет окисления. Если обнаружены следы коррозии, зачистите их ластиком или спиртом.
Далее необходимо отделить переднюю часть корпуса от задней. Для этого найдите скрытые защёлки под резиновыми кнопками. Подденьте их медиатором, начиная с угла, где расположена кнопка блокировки. Плату с антенной удерживает металлическая скоба – её нужно отогнуть пинцетом, чтобы освободить электронный модуль. Будьте осторожны с шлейфом антенны: он тонкий и легко рвётся. Если ключ не реагирует на нажатия, проверьте состояние контактных площадок под кнопками – они часто изнашиваются или загрязняются.
Сборка выполняется в обратном порядке. Убедитесь, что все защёлки встали на место, а батарея установлена правильной полярностью. После сборки протестируйте ключ на расстоянии 1–2 метров от автомобиля. Если сигнал не проходит, проверьте соединение антенны и целостность шлейфа. В случае повреждения платы потребуется замена всего блока или перепайка микросхемы – эту работу лучше доверить специалисту.
Как разобрать ключ Volvo S60: пошаговая инструкция
Разборка ключа Volvo S60 требует точности, так как корпус состоит из двух пластиковых половин, скреплённых защёлками и винтом под заглушкой. Перед началом подготовьте тонкую отвёртку с плоским жалом (шириной 2–3 мм), пинцет и пластиковую лопатку для разъединения деталей без повреждений. Работайте на ровной поверхности с хорошим освещением, чтобы не потерять мелкие элементы.
Первым шагом снимите металлический ключ аварийного доступа. Для этого нажмите на кнопку фиксатора, расположенную на торце корпуса рядом с лезвием, и потяните ключ на себя. Если фиксатор не поддаётся, аккуратно подденьте его отвёрткой, избегая сильного нажима – пластик хрупкий и может треснуть.
Далее найдите заглушку на обратной стороне корпуса, под которой скрыт винт Torx T6. Заглушка часто выполнена из мягкого пластика и легко поддевается лопаткой или отвёрткой. Вставьте инструмент в паз и поверните против часовой стрелки, чтобы снять её. Если заглушка не снимается, проверьте наличие дополнительных защёлок по краям.
Открутите винт Torx T6, удерживающий половинки корпуса. Винт может быть затянут плотно, поэтому используйте отвёртку с магнитным наконечником, чтобы не уронить его. После удаления винта корпус всё ещё будет держаться на внутренних защёлках – не пытайтесь разъединить половинки силой, иначе сломаете крепления.
Вставьте пластиковую лопатку в зазор между половинками корпуса у основания ключа и аккуратно проведите ею по периметру, отщёлкивая фиксаторы. Начинайте с угла, где расположена кнопка разблокировки – здесь защёлки слабее. Если лопатка не входит, слегка расширьте зазор отвёрткой, но не более чем на 1–2 мм.
После разъединения корпуса отсоедините шлейф, соединяющий плату с кнопками. Шлейф крепится на разъёме с защёлкой: подденьте её пинцетом и потяните шлейф на себя. Не дёргайте – контакты хрупкие. Если шлейф повреждён, замените его целиком, так как ремонт отдельных дорожек ненадёжен.
Выньте плату из корпуса, предварительно отсоединив батарею. На большинстве моделей Volvo S60 (2011–2018 гг.) используется литиевая батарея CR2032, закреплённая пружинным контактом. Отогните контакт пальцем или пинцетом и извлеките батарею. Проверьте её напряжение мультиметром – если оно ниже 2,8 В, замените.
Сборка ключа производится в обратном порядке. Убедитесь, что все защёлки корпуса зафиксированы, а шлейф плотно вставлен в разъём. Затяните винт Torx T6 с усилием 0,3–0,5 Н·м, чтобы не сорвать резьбу. Перед установкой заглушки проверьте работоспособность кнопок – если сигнал не проходит, разберите ключ повторно и проверьте контакты шлейфа.
Какие инструменты понадобятся для разборки ключа Volvo S60
Для разборки ключа Volvo S60 потребуется набор специализированных инструментов, адаптированных под конструкцию корпуса и электронные компоненты. Основная сложность заключается в фиксации пластиковых защёлок и извлечении микросхемы без повреждений. Стандартные отвёртки не подойдут – необходимы прецизионные инструменты с тонкими жалами и антистатические приспособления.
Минимальный набор включает плоскую отвёртку с шириной жала 1,5–2 мм для поддевания крышки корпуса. Важно выбирать инструмент с закалённым наконечником, чтобы избежать сколов пластика. Для моделей ключей с 2010 по 2018 год дополнительно понадобится шестигранный ключ на 1,3 мм – он используется для выкручивания скрытого винта под резиновой заглушкой.
Для работы с электронной платой потребуется паяльная станция с регулировкой температуры в диапазоне 250–300°C и тонким жалом (0,5 мм). Припой лучше использовать бессвинцовый, например, Sn96.5Ag3Cu0.5, чтобы минимизировать риск повреждения контактов. Антистатический браслет обязателен – статическое электричество может вывести из строя микросхему транспондера или чип иммобилайзера.
Для извлечения батареи CR2032 из корпуса ключа пригодится пластиковый шпатель или пинцет с силиконовыми наконечниками. Металлические инструменты использовать нельзя – они могут замкнуть контакты или поцарапать плату. Если батарея сидит плотно, допускается лёгкое нагревание корпуса феном (температура не выше 60°C) для размягчения клеевого слоя.
В случае замены кнопок или микросхемы потребуется клей для пластика, например, Loctite 406 или аналогичный цианоакрилатный состав. Для фиксации новой кнопки достаточно капли диаметром 0,8–1 мм – избыток клея может попасть на контакты и нарушить работу. Перед нанесением поверхность обезжиривают изопропиловым спиртом (концентрация не менее 90%).
Если планируется замена корпуса ключа, потребуется набор для перепрограммирования транспондера. Для Volvo S60 подходят устройства типа Xhorse VVDI Key Tool или Autel IM608. Процедура привязки нового ключа занимает 5–10 минут и требует доступа к диагностическому разъёму OBD-II автомобиля. Без перепрограммирования новый корпус не будет распознаваться иммобилайзером.
Дополнительно рекомендуется иметь под рукой увеличительное стекло с подсветкой (кратность 5–10x) для осмотра мелких деталей, таких как пружинки кнопок или дорожки на плате. Для очистки контактов от окислов используют ластик или специальную резинку для электроники – абразивные материалы применять нельзя. Хранение разобранных компонентов лучше организовать в антистатических пакетах или контейнерах с поролоновой прокладкой.
Как безопасно снять корпус ключа без повреждений
Начните с подготовки рабочего места: ровная поверхность, яркое освещение и магнитный лоток для мелких деталей. Ключи Volvo S60 2010–2018 годов имеют пластиковые защёлки по периметру корпуса, скрытые под резиновой накладкой. Подденьте её тонкой отвёрткой с плоским жалом (ширина 2–3 мм) в районе батарейного отсека – там зазор максимальный. Избегайте рычажных движений: равномерно отжимайте накладку по часовой стрелке, начиная с нижнего угла, чтобы не сломать фиксаторы.
После снятия накладки откроются два винта Torx T5 – их нужно выкрутить полностью, удерживая корпус второй рукой, чтобы пружинный механизм кнопок не вытолкнул детали. Если винты не поддаются, нанесите каплю проникающей смазки (например, WD-40) и подождите 3–5 минут. Корпус разделяется на две половины: верхнюю (с кнопками) и нижнюю (с чипом). Аккуратно отсоедините их, потянув в противоположные стороны параллельно плоскости ключа – перекос приведёт к поломке направляющих пазов.
При наличии остаточного сопротивления проверьте скрытые защёлки: у моделей 2014+ годов они расположены под кнопкой «Volvo» и требуют нажатия с усилием 1,5–2 кг до характерного щелчка. Если корпус не разъединяется, не применяйте силу – осмотрите внутренние края на предмет остатков клея или деформации пластика. В таких случаях прогрейте шов феном (температура 60–70°C, расстояние 10 см) в течение 20–30 секунд, чтобы размягчить адгезив, затем повторите попытку.
Пошаговый алгоритм извлечения электронной платы из ключа
Перед началом работы подготовьте инструменты: тонкую плоскую отвёртку (ширина лезвия 2–3 мм), пластиковый клин (или аналогичный немагнитный инструмент), пинцет с антистатическим покрытием и увеличительное стекло. Ключи Volvo S60 2010–2018 годов имеют два основных типа корпуса: с защёлками (модели до 2014) и винтовым креплением (после 2015). Определите тип, осмотрев боковые грани – винты скрыты под резиновыми заглушками.
Для ключей с защёлками:
- Вставьте пластиковый клин в паз между верхней и нижней частями корпуса у основания лезвия. Аккуратно раздвиньте половинки, пока не услышите щелчок первой защёлки. Повторите у противоположного края.
- Отделите верхнюю часть корпуса, удерживая ключ лезвием вниз – это предотвратит выпадение внутренних элементов. Если корпус не поддаётся, проверьте наличие дополнительных защёлок у батарейного отсека.
- Снимите резиновую прокладку, закрывающую плату. Она фиксируется на трёх пластиковых выступах – подденьте её пинцетом, начиная с угла.
Для ключей с винтами:
- Подденьте резиновые заглушки на боковых гранях корпуса тонкой отвёрткой. Под ними расположены винты Torx T5 или T6 – используйте соответствующую биту.
- Открутите винты, удерживая корпус вертикально, чтобы избежать потери мелких деталей. Винты часто имеют клейкое покрытие – проверьте их на наличие остатков герметика.
- Разделите корпус, потянув половинки в разные стороны. Если они не разъединяются, осмотрите края на предмет скрытых защёлок – их может быть до четырёх.
После вскрытия корпуса отсоедините шлейф антенны. Он крепится к плате через миниатюрный разъём Molex 502250 или аналогичный. Нажмите на фиксатор пальцем или пинцетом, затем потяните шлейф строго параллельно плате – рывки могут повредить контакты. У моделей 2016+ годов шлейф иногда припаян – в этом случае потребуется паяльник с тонким жалом (мощность не более 30 Вт).
Извлеките плату, удерживая её за края. На обратной стороне расположены контактные площадки для кнопок – не касайтесь их пальцами, чтобы избежать окисления. Если плата сидит плотно, проверьте наличие дополнительных фиксаторов: у некоторых ключей она крепится на двух пластиковых штифтах диаметром 1 мм. Подденьте их отвёрткой, действуя поочерёдно.
Осмотрите плату на предмет повреждений. Частые дефекты: трещины в области кварцевого резонатора (маркировка 32.768 кГц), окисление контактов батареи (позолоченные площадки у края), отслоение чипа иммобилайзера (обычно чёрный эпоксидный блок 5×5 мм). При обнаружении коррозии очистите контакты спиртом и ластиком – абразивные материалы не используйте.
Соберите ключ в обратном порядке. Убедитесь, что все защёлки встали на место, а шлейф антенны надёжно зафиксирован. Перед окончательной сборкой проверьте работоспособность кнопок – нажмите каждую 2–3 раза, чтобы убедиться в отсутствии замыканий. Если ключ не реагирует, разберите его повторно и проверьте ориентацию платы – перевёрнутая установка приводит к неработоспособности.
Как правильно отсоединить кнопки и заменить их при необходимости
Перед началом работы подготовьте инструменты: тонкую плоскую отвёртку (шириной не более 2 мм), пластиковый клин для разборки (или аналогичный неметаллический инструмент), пинцет с антистатическим покрытием и мультиметр для проверки контактов. Ключ Volvo S60 имеет две основные кнопки – блокировки и разблокировки, – закреплённые на печатной плате через контактные площадки. Избегайте использования металлических предметов для поддевания: риск повредить токопроводящие дорожки или корпус минимален только при работе с пластиковыми инструментами.
Отсоединение начинайте с демонтажа задней крышки ключа. Аккуратно вставьте пластиковый клин в паз между верхней и нижней частями корпуса, проворачивая его по периметру, пока защёлки не освободятся. После снятия крышки откроется доступ к плате с кнопками. Каждая кнопка фиксируется на плате двумя способами: механически (защёлками) и электрически (паяными контактами). Для временного отключения достаточно отогнуть защёлки пинцетом, но для полной замены потребуется демонтаж с помощью паяльника мощностью 25–30 Вт с тонким жалом.
- Отпаяйте контакты кнопки, предварительно зафиксировав плату в держателе или на антистатической подложке.
- Очистите посадочные отверстия от остатков припоя с помощью медной оплётки или оловоотсоса.
- Проверьте мультиметром сопротивление между контактами (должно быть менее 1 Ом в нажатом состоянии).
При сборке обратите внимание на герметичность корпуса. Убедитесь, что резиновые уплотнители кнопок не смещены и плотно прилегают к пластиковым направляющим. Перед окончательной фиксацией крышки протестируйте работу кнопок: нажатие должно быть чётким, без заеданий, а светодиодный индикатор – реагировать мгновенно. Если после замены наблюдается задержка срабатывания, проверьте качество пайки и отсутствие коротких замыканий на плате.
