Приборная панель Фольксваген Пассат Б3 (1988–1993 гг.) – конструкция, требующая аккуратности при демонтаже. Основные сложности связаны с креплением на пластиковых защелках, скрытых винтах и хрупких контактах. Перед началом работ отключите аккумулятор: это исключит короткое замыкание при случайном касании проводки. Подготовьте инструменты: плоскую и крестовую отвертки (желательно с магнитными наконечниками), пластиковые лопатки для снятия облицовки, мультиметр для проверки цепей.
Первый этап – демонтаж рулевого кожуха. Открутите два винта под рулевой колонкой (расположены под заглушками) и снимите нижнюю часть кожуха. Верхняя часть держится на защелках: подденьте её пластиковой лопаткой, начиная с левого края. Отсоедините разъемы подрулевых переключателей (поворотники, свет) – они фиксируются защелками, которые нужно нажать пальцами. Не тяните за провода: контакты легко повредить.
Далее снимите декоративную накладку панели приборов. Она крепится на четырех винтах (два сверху, два снизу) и двух боковых защелках. Винты часто скрыты под заглушками или декоративными элементами – проверьте углы панели. После откручивания потяните накладку на себя, но не резко: сзади находятся разъемы подсветки и кнопок. Отсоедините их, нажав на фиксаторы. Если разъем не поддается, проверьте наличие дополнительных креплений – на некоторых моделях установлены металлические скобы.
Сама приборная панель фиксируется на четырех винтах (по два с каждой стороны) и двух направляющих штифтах. Винты расположены за декоративной рамкой: снимите её, поддев отверткой. После откручивания потяните панель на себя, одновременно отсоединяя разъемы. Основной разъем (20-контактный) находится снизу – его нужно отжать отверткой, вставив её в паз фиксатора. Дополнительно проверьте наличие проводов к тахометру или часам: они могут быть прикреплены отдельными клеммами.
При обратной сборке обратите внимание на уплотнительные резинки разъемов. Их повреждение приведет к попаданию пыли и влаги, что вызовет сбои в работе приборов. Перед установкой проверьте состояние контактов мультиметром: сопротивление должно быть близко к нулю. Если приборы не работают после сборки, первым делом проверьте предохранители (№10 и №15 в блоке под рулем) и целостность проводки в местах изгибов.
Необходимые инструменты и материалы для демонтажа панели
Для демонтажа приборной панели Фольксваген Пассат Б3 потребуется набор торцевых головок с трещоткой, включая размеры 8, 10 и 13 мм. Особое внимание уделите головке на 10 мм – она понадобится для откручивания креплений центральной консоли и нижней части панели. Без трещотки с удлинителем (10–15 см) добраться до скрытых болтов будет проблематично.
Отвёртки нужны двух типов: крестовая PH2 и плоская с шириной жала 5–7 мм. Крестовая отвёртка пригодится для снятия декоративных накладок и креплений воздуховодов, а плоская – для поддевания пластиковых клипс и фиксаторов. Избегайте использования отвёрток с изношенным жалом, чтобы не повредить шлицы винтов.
Пластиковые монтажные лопатки или аналогичные инструменты из нейлона помогут аккуратно отделить защёлки панели без риска сломать пластиковые крепления. Металлические лопатки использовать не рекомендуется – они оставляют царапины и могут деформировать облицовку. Для труднодоступных мест подойдёт набор из 3–4 лопаток разной ширины.
Магнитная телескопическая рукоятка с гибким наконечником пригодится для извлечения упавших болтов и гаек из труднодоступных полостей. Особенно это актуально при работе с креплениями за бардачком и под рулевой колонкой. Без такого инструмента потерянные детали придётся вытряхивать, рискуя повредить проводку.
Мультиметр с функцией прозвонки понадобится для проверки целостности электрических цепей перед отсоединением разъёмов. Особое внимание уделите контактам подсветки приборов и датчиков – окисление или обрыв проводов может привести к некорректной работе после сборки. Заранее подготовьте схему электрооборудования для модели с вашим годом выпуска.
Набор пластиковых стяжек или изолента пригодится для фиксации отсоединённых проводов и тросиков, чтобы они не мешали при демонтаже. Особенно это касается тросика спидометра и жгутов подсветки – их случайное повреждение потребует дополнительного ремонта. Для временного крепления используйте стяжки шириной 2,5–3 мм.
Силиконовая смазка в аэрозольной упаковке поможет облегчить снятие резиновых уплотнителей и пластиковых направляющих. Наносите её тонким слоем на места сопряжения деталей, избегая попадания на электрические контакты. Избегайте использования WD-40 – она оставляет маслянистый налёт и может повредить пластик.
Для защиты салона от царапин и грязи используйте мягкую ткань или поролоновые коврики, которыми можно накрыть передние сиденья и центральный тоннель. Работайте в перчатках из безворсового материала, чтобы не оставлять следов на пластиковых поверхностях. Подготовьте отдельную ёмкость для мелких деталей – болтов, гаек, клипс – чтобы ничего не потерять в процессе разборки.
Снятие верхней накладки и декоративных элементов панели
Начните с демонтажа пластиковой накладки над комбинацией приборов, закреплённой на двух скрытых защёлках по краям и одном винте под заглушкой в центре. Заглушку подденьте плоской отвёрткой с шириной жала не более 5 мм, чтобы не повредить лакокрасочное покрытие. Винт (обычно Torx T20) открутите против часовой стрелки, удерживая накладку рукой – при резком снятии возможен обрыв защёлок. После освобождения центрального крепления потяните деталь на себя с усилием 2–3 кг, одновременно нажимая на боковые защёлки пальцами. Если накладка не поддаётся, проверьте наличие дополнительных фиксаторов у основания козырька.
Для снятия декоративных вставок вокруг воздуховодов и магнитолы используйте пластиковые клипсы-экстракторы или тонкую металлическую лопатку с силиконовой накладкой. Вставки крепятся на 4–6 пластиковых пистонах диаметром 6 мм, расположенных по периметру – их необходимо аккуратно вытянуть, поддевая снизу. Особое внимание уделите левой вставке у водительского воздуховода: здесь часто ломается нижний пистон из-за коррозии металлического держателя. При обратной установке смажьте пистоны силиконовой смазкой для предотвращения скрипов и облегчения последующего демонтажа.
Отключение электрических разъемов и проводки приборов
Перед началом отсоединения разъемов снимите клемму с аккумулятора, чтобы исключить короткое замыкание. На Пассат Б3 основные разъемы приборной панели расположены за комбинацией приборов и под центральной консолью. Используйте тонкую плоскую отвертку или специальный пластиковый клин для аккуратного размыкания фиксаторов – металлические инструменты могут повредить пластиковые защелки.
Начните с разъема спидометра: он находится в верхней части комбинации приборов и имеет характерную Г-образную форму. Нажмите на фиксатор сбоку и потяните разъем на себя, избегая рывков. Если разъем не поддается, проверьте наличие дополнительных защелок снизу – на некоторых модификациях они скрыты под резиновым уплотнителем.
Отсоедините разъемы подсветки и индикаторов. Их легко идентифицировать по цветовой маркировке проводов:
- Красный – +12В (питание ламп);
- Черный – масса;
- Зеленый/желтый – сигнальные цепи (например, давление масла).
Запомните или сфотографируйте расположение каждого разъема – это упростит сборку.
Для отключения проводки тахометра и указателя уровня топлива потребуется частично демонтировать нижнюю часть панели. Разъемы этих приборов часто имеют двойные фиксаторы: сначала нажмите на центральный язычок, затем потяните за корпус. Не прилагайте чрезмерных усилий – при правильном нажатии разъемы снимаются с легким щелчком.
Особое внимание уделите разъему иммобилайзера (если установлен). Он расположен за блоком предохранителей и имеет 6-контактный штекер с белой или серой изоляцией. Отсоединяйте его только после полного обесточивания системы, иначе возможен сброс настроек. Для повторного подключения потребуется ввод PIN-кода.
Проверьте состояние проводов перед отсоединением. Если изоляция потрескалась или провода окислены, зачистите контакты мелкозернистой наждачной бумагой и обработайте токопроводящей смазкой (например, Kontakt 60). Это предотвратит проблемы с контактом при последующей эксплуатации.
После отключения всех разъемов аккуратно уложите проводку вдоль корпуса панели, зафиксировав ее пластиковыми стяжками. Избегайте перегибов и натяжения проводов – это может привести к обрыву жил или повреждению изоляции. При обратной сборке сначала подключайте разъемы, затем устанавливайте приборы на место.

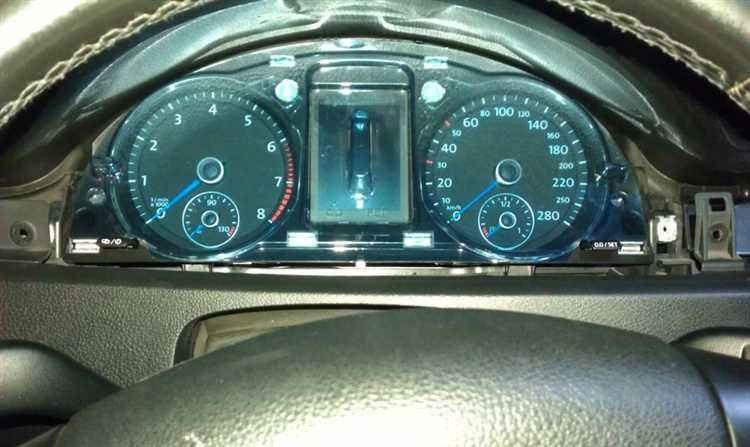

Демонтаж креплений и фиксаторов приборной панели
Первым делом снимите декоративную накладку вокруг панели приборов. Она крепится на четырех пластиковых клипсах: две сверху (под козырьком) и две снизу (у нижней кромки). Подденьте их плоской отверткой с тонким жалом, начиная с верхних, так как они менее подвержены деформации. Избегайте чрезмерного усилия – клипсы хрупкие и ломаются при резком нажатии.
Далее открутите три винта Torx T20, фиксирующие саму панель: один расположен за левым дефлектором обдува (снизу), второй – за правым, третий – в центре под заглушкой. Заглушку подденьте отверткой, предварительно очистив ее от пыли, чтобы не повредить пластик. Винты часто закисают – используйте проникающую смазку WD-40 за 10–15 минут до демонтажа.
После удаления винтов отсоедините разъемы проводки. Их три: основной 24-контактный (слева), разъем подсветки (справа) и контакт спидометра (снизу). Нажмите на фиксаторы пальцами или тонкой отверткой, одновременно потянув разъем на себя. Не тяните за провода – только за корпус разъема. Если контакт не поддается, проверьте наличие дополнительных защелок или скрытых фиксаторов.
Следующий этап – демонтаж металлических скоб, удерживающих панель на каркасе торпедо. Их две: одна слева (у рулевой колонки), вторая справа (у бардачка). Скобы крепятся болтами на 10 мм. Для доступа к левой используйте удлинитель с головкой, так как болт утоплен глубоко. Правая скоба часто мешает воздуховод – его придется временно отогнуть, не отсоединяя.
Пластиковые фиксаторы по периметру панели снимаются в последнюю очередь. Они расположены в шести точках: по два с каждой стороны (верх/низ) и два в центре (снизу). Нажмите на фиксатор пальцем или отверткой, одновременно потянув панель на себя. Если фиксатор не поддается, проверьте, не осталось ли незамеченных винтов или разъемов. В 80% случаев проблема кроется в заклинившем центральном фиксаторе под заглушкой спидометра.
После снятия всех креплений аккуратно выньте панель, наклонив ее на 15–20 градусов вниз. Избегайте резких движений – на обратной стороне остаются тонкие провода датчиков и подсветки. Если панель не выходит, проверьте зону за магнитолой: там часто остается один незаметный винт или защелка. Храните снятые крепежи в отдельных пакетах с маркировкой, чтобы не перепутать при сборке.
Извлечение комбинации приборов из посадочного места
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание проводки и сброс настроек бортового компьютера. На Пассат Б3 комбинация приборов фиксируется двумя винтами под крестовую отвёртку (размер PH2) в верхней части панели и пластиковыми защёлками по периметру.
Снимите декоративную накладку вокруг комбинации приборов, поддев её плоской отвёрткой с тонким жалом. Накладка держится на четырёх пластиковых клипсах: две в верхних углах и две в нижних. Действуйте аккуратно – клипсы хрупкие и легко ломаются при чрезмерном усилии.
Отверните два крепёжных винта в верхней части комбинации. Винты часто закисают, поэтому используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа. После откручивания винтов потяните комбинацию на себя, одновременно нажимая на защёлки по бокам и снизу.
При извлечении не дёргайте панель резко – за ней тянутся жгуты проводов. Отсоедините разъёмы, нажав на фиксаторы: основной 20-контактный разъём (чёрный) и дополнительный 6-контактный (белый) для подсветки. На некоторых моделях присутствует третий разъём для тахометра или бортового компьютера.
Если комбинация не поддаётся, проверьте наличие скрытых креплений. На Пассат Б3 с кондиционером иногда устанавливается дополнительный винт под заглушкой в нижней части панели. Заглушку можно снять, поддев её ножом или отвёрткой.
После отсоединения разъёмов аккуратно выньте комбинацию, избегая перекручивания проводов. Длина жгутов позволяет вытащить панель на 20–25 см, чего достаточно для осмотра или замены. Не допускайте свисания проводов – закрепите их временно скотчем или пластиковой стяжкой.
При обратной установке сначала подключите все разъёмы, затем заведите комбинацию в посадочное место под углом 30–40 градусов, чтобы защёлки вошли в пазы. Убедитесь, что все фиксаторы защёлкнулись, прежде чем затягивать винты. Момент затяжки – 1,5–2 Н·м.
После сборки подключите аккумулятор и проверьте работоспособность всех приборов. Если спидометр или тахометр не реагируют, повторно разберите панель и проверьте контакты разъёмов на окисление. Очистите их ластиком или специальным спреем для контактов.
