Замена CD-привода на AUX-вход – распространённое решение для владельцев автомобилей с устаревшими магнитолами, где оптический привод вышел из строя или не используется. Стандартный AUX-порт (3,5-мм разъём) позволяет подключать смартфоны, плееры и другие устройства напрямую, минуя необходимость в дисках. Процесс требует минимального набора инструментов: паяльника, мультиметра, провода сечением 0,5–0,75 мм² и самого AUX-разъёма.
Первым шагом определите модель магнитолы и найдите схему её распиновки. У большинства устройств (например, Pioneer DEH-1500, Sony CDX-G1200U) сигнальные линии CD-привода выведены на 4-контактный разъём: GND (земля), L+ (левый канал), R+ (правый канал) и DATA (управление). Для AUX достаточно подключить только аудиосигналы – L+ и R+ – к соответствующим контактам разъёма, а землю соединить с корпусом магнитолы или штатной точкой заземления.
Если магнитола не распознаёт подключённое устройство, потребуется эмуляция сигнала CD-привода. Для этого на контакт DATA подаётся постоянное напряжение 3–5 В через резистор 1–2 кОм. В некоторых моделях (например, JVC KD-G321) достаточно замкнуть DATA на землю через резистор 10 кОм. Перед пайкой проверьте мультиметром отсутствие короткого замыкания между линиями – это может вывести магнитолу из строя.
После подключения настройте магнитолу на режим CD-привода. В меню выберите источник «CD» или «AUX» (если опция доступна). Уровень громкости регулируется как на магнитоле, так и на подключённом устройстве. Для стабильной работы используйте экранированный кабель – это снизит помехи от бортовой сети автомобиля. Готовый AUX-вход можно вывести в бардачок, центральную консоль или под панель приборов.
Какие инструменты и материалы понадобятся для подключения
Для замены CD-привода на AUX потребуется минимальный набор инструментов, но их выбор зависит от модели магнитолы. Основной список включает:
- Крестовая отвёртка (PH2 или PH1) – для разборки корпуса магнитолы и снятия привода.
- Пластиковые лопатки или медиаторы – чтобы аккуратно поддеть защёлки панели без повреждения пластика.
- Паяльник (25–40 Вт) с тонким жалом – если потребуется припаять провода к плате.
- Мультиметр – для проверки контактов и поиска сигнальных линий на разъёме CD-привода.
- Кусачки и стриппер – для зачистки проводов и обрезки лишних участков.
Из расходных материалов пригодятся:
- Экранированный аудиокабель (3,5 мм jack на два RCA или 3,5 мм jack на 3,5 мм jack) – длина зависит от расположения магнитолы, но оптимально 1–1,5 м.
- Термоусадочные трубки или изолента – для изоляции паяных соединений.

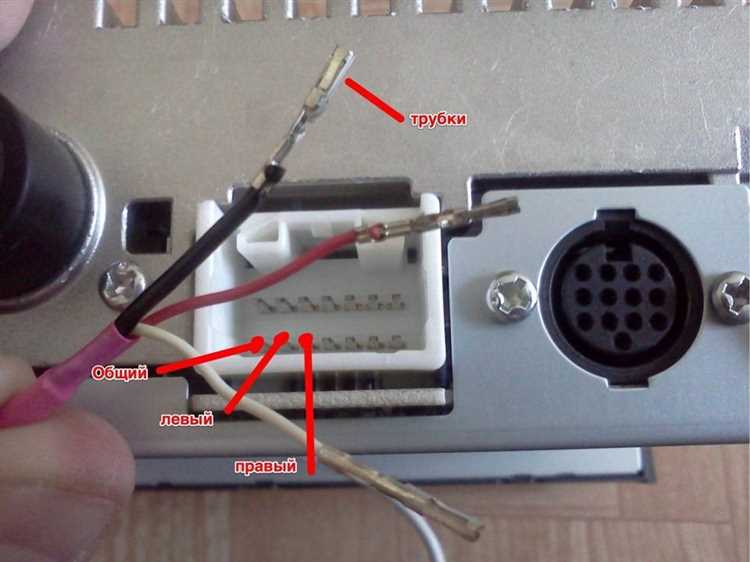

- Коннекторы типа «мама-папа» (например, JST или Molex) – если планируется подключение через штатный разъём CD-привода.
- Припой (ПОС-61) и флюс (канифоль или паяльная кислота) – для надёжного соединения проводов.
Для работы с конкретными моделями магнитол могут потребоваться специфические компоненты. Например, для магнитол Pioneer с разъёмом CD-чейнджера (16-пиновый) нужен переходник на RCA или прямой кабель с распиновкой под AUX. В случае с Sony часто используется проприетарный разъём – тогда проще купить готовый адаптер AUX (например, Sony RM-X4S). Если магнитола поддерживает только аналоговый вход через CD-привод, проверьте наличие свободных контактов на плате: обычно это линии L+, L-, R+, R-.
При выборе аудиокабеля обратите внимание на его характеристики. Оптимальный вариант – кабель с медными жилами сечением 0,2–0,35 мм² и двойным экранированием (фольга + оплётка). Дешёвые кабели с тонкими жилами и слабой изоляцией могут вносить помехи или ухудшать качество звука. Если планируется подключение смартфона или плеера, выбирайте кабель с позолоченными контактами – это снизит окисление и улучшит контакт.
Для фиксации проводов внутри магнитолы используйте нейлоновые стяжки или двусторонний скотч. Избегайте клея – он может повредить плату при нагреве или со временем отслоиться. Если магнитола установлена в труднодоступном месте (например, в торпедо), заранее подготовьте удлинитель для аудиокабеля или беспроводной AUX-передатчик (например, Bluetooth-адаптер с FM-трансмиттером), чтобы не тянуть провода через салон.
Дополнительно могут пригодиться:
- Схема распиновки разъёма CD-привода – её можно найти на форумах по модели магнитолы (например, на Drive2 или Avtozvuk.info).
- USB-осциллограф (опционально) – для проверки аудиосигнала на выходе CD-привода, если мультиметра недостаточно.
- Антистатический браслет – если работаете с чувствительной электроникой в сухом помещении.
Перед началом работ отключите магнитолу от питания и извлеките её из панели, чтобы избежать короткого замыкания.
Как разобрать магнитолу и добраться до CD привода
Отключите магнитолу от питания, сняв клемму с аккумулятора или вынув предохранитель аудиосистемы. Демонтируйте устройство с панели автомобиля: подденьте декоративные накладки пластиковым съёмником, открутите крепёжные винты (обычно 4 шт. под Torx T10 или T15). У моделей с выдвижным экраном отсоедините шлейф дисплея, аккуратно отжав фиксаторы разъёма.
Переверните магнитолу лицевой панелью вниз и снимите металлический кожух. На большинстве устройств он крепится защёлками или винтами под крестовую отвёртку (PH1/PH2). Осмотрите плату на наличие дополнительных фиксаторов – у Pioneer и Sony часто используются скрытые защёлки по периметру. Отсоедините шлейфы от основной платы, пометив их расположение маркером: CD-привод подключается через 40-пиновый разъём IDE или 10-12-контактный шлейф питания.
Найдите CD-привод – он расположен в верхней части корпуса, закреплён на направляющих или винтах M3. У моделей Alpine и Kenwood привод фиксируется двумя винтами с обратной стороны платы, у JVC – на пластиковых защёлках. Отсоедините механизм, потянув его вверх или сдвинув по салазкам. Если привод не извлекается, проверьте наличие дополнительного крепежа под лотком для дисков или скрытых винтов под наклейками.
Перед полным демонтажем сфотографируйте расположение кабелей и разъёмов. У старых магнитол (до 2010 года) привод может быть припаян к плате – в этом случае потребуется паяльник с тонким жалом и отсос для припоя. Не прилагайте чрезмерных усилий при извлечении: направляющие салазок часто ломаются, а шлейфы питания легко повреждаются.
Где найти контакты для подключения AUX на плате магнитолы
Первым шагом станет изучение документации к магнитоле. Если сохранился мануал или схема, ищите разделы с обозначениями «Line In», «AUX», «CD-IN» или «AUDIO IN». Производители часто маркируют входные контакты для внешних источников звука, даже если AUX не предусмотрен изначально. Например, в магнитолах Pioneer и Sony такие контакты могут быть подписаны как «LCH» и «RCH» (левый и правый каналы) с дополнительным «GND» для земли.
На плате магнитолы контакты для AUX чаще всего расположены рядом с процессором аудиосигнала или усилителем. Ищите группы из трёх или четырёх контактов с обозначениями «CD-L», «CD-R», «CD-GND» или аналогичными. В моделях с CD-приводом эти контакты используются для передачи аудиосигнала с диска на усилитель – их можно задействовать для AUX. В магнитолах без CD (например, бюджетных моделях) контакты могут быть подписаны как «AUX-L», «AUX-R» и «AUX-GND», даже если разъём не выведен наружу.
Если документации нет, используйте мультиметр в режиме прозвонки. Найдите на плате контакты, идущие от CD-привода или разъёма для внешних устройств. Прозвоните их до микросхемы усилителя (обычно крупная микросхема с маркировкой TDA7388, TDA7850 или аналогичной). Контакты, которые ведут напрямую к усилителю, и будут входом для AUX. Измерьте сопротивление между предполагаемыми сигнальными контактами и землёй – оно должно быть в пределах 10–50 кОм, что характерно для аудиовходов.
В некоторых магнитолах контакты для AUX скрыты под защитными экранами или пластиковыми заглушками. Например, в моделях Alpine и Kenwood рядом с основным разъёмом питания может быть неиспользуемый разъём с тремя контактами. Снимите металлический экран с платы и осмотрите её с обратной стороны – часто там нанесены обозначения контактов мелким шрифтом. Если экран припаян, аккуратно отпаяйте его, предварительно сфотографировав расположение проводов.
Для магнитол с цифровым управлением (например, штатных системах Toyota или Volkswagen) контакты AUX могут находиться на отдельной плате контроллера. Ищите разъёмы с маркировкой «AUX», «BT-AUDIO» или «USB-AUDIO» – даже если магнитола не поддерживает Bluetooth или USB, контакты для аналогового входа могут быть выведены туда. В таких случаях часто используются стандартные разъёмы типа JST или Molex с шагом 2.0 или 2.54 мм.
После идентификации контактов проверьте их работоспособность. Подключите к ним источник звука (например, телефон) через резисторы 1–2 кОм (для защиты от короткого замыкания) и подайте тестовый сигнал. Если звук идёт без искажений, контакты найдены верно. Зафиксируйте их расположение на плате с помощью маркера или фотографии, чтобы не повторять поиск при сборке. В случае отсутствия звука прозвоните цепь ещё раз – возможно, сигнал проходит через дополнительные элементы (фильтры, переключатели).
Как правильно припаять провода к разъёму AUX
Для подключения AUX к магнитоле вместо CD-привода потребуется стандартный 3,5-мм аудиоразъём (TRS) с тремя контактами: левый канал (L), правый канал (R) и земля (GND). Перед пайкой зачистите экранированный кабель на 5–7 мм, разделите жилы и скрутите оплётку в отдельный проводник. Используйте паяльник мощностью 25–40 Вт с тонким жалом и припой ПОС-61 диаметром 0,8–1 мм. Температура пайки – 280–320°C, время контакта – не более 2 секунд, чтобы избежать перегрева изоляции.
Припаивайте провода в следующем порядке: сначала землю к центральному контакту разъёма (обычно это корпус или широкий лепесток), затем левый и правый каналы – к боковым контактам. Убедитесь, что жилы не соприкасаются между собой: используйте термоусадочную трубку диаметром 2–3 мм или изоленту для изоляции каждого соединения. После пайки проверьте сопротивление между каналами мультиметром – оно должно стремиться к бесконечности. Если припаиваете к плате магнитолы, предварительно залудите контактные площадки и избегайте попадания флюса на соседние элементы.
Для надёжности зафиксируйте кабель на разъёме с помощью хомута или клеевого пистолета, чтобы предотвратить обрыв при механических нагрузках. Если магнитола поддерживает только монофонический сигнал, объедините левый и правый каналы в один провод, но учтите, что это снизит качество звука. При пайке к штатному разъёму CD-привода (например, ISO или проприетарному) сверяйтесь с распиновкой конкретной модели – ошибка в подключении может привести к короткому замыканию или повреждению усилителя.
Как собрать магнитолу обратно после подключения
Перед сборкой убедитесь, что все провода AUX-входа аккуратно уложены вдоль штатной проводки магнитолы, не пережимаются металлическими элементами корпуса и не касаются радиатора или платы. Если при демонтаже CD-привода были отсоединены шлейфы (например, к панели управления или дисплею), подключите их в обратном порядке, совмещая ключи на разъёмах – ошибка на этом этапе может привести к неработоспособности кнопок или экрана. Закрепите плату с AUX-разъёмом на штатное место с помощью двухстороннего скотча или пластиковых фиксаторов, если они предусмотрены конструкцией, чтобы избежать вибраций и коротких замыканий.
Установите переднюю панель магнитолы, начиная с нижней части, затем защёлкните верхнюю кромку – не прилагайте избыточных усилий, чтобы не повредить пластиковые защёлки. Если корпус крепится винтами, используйте отвёртку с магнитным наконечником, чтобы не уронить мелкие детали внутрь. Перед окончательной фиксацией проверьте работоспособность AUX: подключите источник звука, включите магнитолу и выберите режим AUX на панели или через меню. Убедитесь, что звук идёт без помех и регулируется штатными органами управления. Если всё работает корректно, завершите сборку, установив магнитолу в автомобиль и подключив её к питанию и динамикам.
Как проверить работоспособность AUX после установки
Подключите внешний источник звука (смартфон, плеер) к AUX-входу через кабель 3,5 мм с двумя разъемами – один в устройство, второй в магнитолу. Включите магнитолу в режим AUX (обычно выбирается кнопкой «Source» или «Mode»). Запустите на источнике аудиофайл с частотой 1 кГц и громкостью 50–70% от максимума. Если звук отсутствует, проверьте кабель на целостность и правильность подключения к разъему магнитолы – контакты должны быть плотно вставлены без перекосов.
Измерьте напряжение на AUX-входе мультиметром в режиме переменного тока (AC). Подключите щупы к контактам разъема: центральный (сигнал) и внешний (земля). При воспроизведении тестового сигнала прибор должен показывать 0,5–1,5 В. Значения ниже 0,3 В указывают на слабый сигнал или неисправность цепи, выше 2 В – на возможное замыкание или неправильную распайку. Для проверки каналов по отдельности используйте стереофайл с монотонным сигналом на левом и правом каналах.
Прослушайте звук на разных уровнях громкости магнитолы. При увеличении громкости до 70–80% не должно возникать искажений, хрипов или фонового шума. Если звук «пропадает» на высокой громкости, проверьте качество пайки контактов AUX-разъема – холодные пайки или окисление могут вызывать прерывания сигнала. Для проверки помех отключите все бортовые устройства (кондиционер, обогрев стекол) и прослушайте сигнал в тишине. Фоновый гул часто связан с плохим заземлением – убедитесь, что экран кабеля надежно соединен с массой магнитолы.
Сравните качество звука через AUX с другими источниками (FM, USB). Если AUX звучит тише или глуше, отрегулируйте уровень сигнала в настройках магнитолы (пункт «AUX Level» или «Input Gain» в меню). Оптимальное значение – +3–+6 дБ. При отсутствии регулировки в меню используйте внешний усилитель сигнала или проверьте сопротивление нагрузки – большинство магнитол рассчитаны на входное сопротивление 10–50 кОм. Если сопротивление ниже 5 кОм, подключите последовательно резистор 10 кОм для стабилизации сигнала.
