Как снять датчик коленвала лансер 9

Датчик положения коленчатого вала (ДПКВ) на Mitsubishi Lancer 9 – критически важный элемент системы зажигания и впрыска топлива. Его отказ приводит к невозможности запуска двигателя, нестабильным оборотам или внезапным остановкам. Модель оснащается индуктивным датчиком с артикулом MD342893 (оригинал) или аналогами от Denso (0261210113) и Febi (25801). Расположен он на картере сцепления, за стартером, что требует частичного демонтажа элементов для доступа.

Средний ресурс датчика – 80–120 тыс. км, но на практике выход из строя может произойти раньше из-за перегрева, вибраций или загрязнения контактов. Симптомы неисправности: ошибка P0335 (неисправность цепи ДПКВ), пропуски зажигания, затруднённый пуск при холодном двигателе. Перед заменой рекомендуется проверить сопротивление датчика мультиметром – оно должно составлять 500–700 Ом при температуре 20°C. Если показания выходят за пределы, замена неизбежна.

Для работы потребуются: торцевые головки на 10 и 12 мм, удлинитель, трещотка, отвёртка с плоским шлицем, новый датчик и герметик для прокладки (при необходимости). Важно: перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Демонтаж стартера не обязателен, но облегчает доступ – для этого достаточно открутить два болта на 14 мм и отвести его в сторону, не отсоединяя провода.

При установке нового датчика обратите внимание на зазор между его сердечником и зубчатым венцом маховика – он должен быть 0,5–1,5 мм. Проверьте чистоту посадочного места и отсутствие металлической стружки, которая может искажать сигнал. После сборки сбросьте ошибки сканером или отключением АКБ на 10 минут. Первый запуск может сопровождаться повышенными оборотами – это нормально, пока ЭБУ адаптируется к новому датчику.

Какие инструменты и материалы понадобятся для замены датчика

Для замены датчика положения коленвала на Mitsubishi Lancer 9 потребуется минимальный набор инструментов, но с точным соответствием спецификациям. Основной инструмент – торцевая головка на 10 мм с удлинителем (100–150 мм), так как болт крепления датчика расположен в труднодоступном месте за шкивом коленвала. Обязательно используйте динамометрический ключ с диапазоном 8–12 Н·м для затяжки болта с рекомендованным моментом. Без него легко сорвать резьбу или недотянуть крепление, что приведёт к вибрациям и ложным срабатываниям датчика.

Из вспомогательных материалов понадобится новый датчик – только оригинальный (артикул MR987686) или проверенные аналоги (например, Denso SU003-0690, Bosch 0 261 210 170). Перед установкой смажьте уплотнительное кольцо датчика тонким слоем моторного масла, чтобы избежать его повреждения при монтаже. Также подготовьте очиститель контактов (например, CRC Contact Cleaner) для обработки разъёма и контактной группы – окисление часто становится причиной нестабильной работы датчика.

Не экономьте на качестве инструмента – использование изношенных головок или неподходящих отвёрток приведёт к повреждению крепежа и увеличит время ремонта.

Как правильно подготовить автомобиль перед демонтажем датчика

Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». Это исключит риск короткого замыкания при случайном касании проводки или контактов датчика. На Mitsubishi Lancer 9 датчик положения коленвала расположен за шкивом коленвала, в непосредственной близости к масляному поддону – зона часто загрязнена маслом и грязью, что может осложнить демонтаж. Очистите пространство вокруг датчика с помощью очистителя тормозов или карбюратора, удалив масляные отложения и пыль. Особое внимание уделите разъёму: окисление контактов – распространённая причина неисправностей.

Поднимите переднюю часть автомобиля на домкрате и установите её на надёжные опоры. Для доступа к датчику потребуется снять правое переднее колесо и подкрылок. На Lancer 9 подкрылок крепится на пластиковых пистонах и двух саморезах – используйте отвёртку с насадкой Torx T20 для их демонтажа. После снятия подкрылка отсоедините разъём датчика, нажав на фиксатор и потянув его на себя. Если разъём «прикипел», не применяйте силу – обработайте его WD-40 и дайте пропитаться 5–10 минут.

• Проверьте состояние ремня ГРМ и шкива коленвала: трещины, расслоения или смещение шкива могут указывать на необходимость дополнительного ремонта.
• Подготовьте новый датчик заранее – на Lancer 9 используется датчик с артикулом MD367870 (оригинал) или аналоги от Denso (номер 0261210113).
• Запаситесь динамометрическим ключом: момент затяжки болта крепления датчика – 8–10 Н·м. Превышение этого значения может привести к повреждению корпуса датчика.

Где находится датчик коленвала на Митсубиси Лансер 9 и как к нему добраться

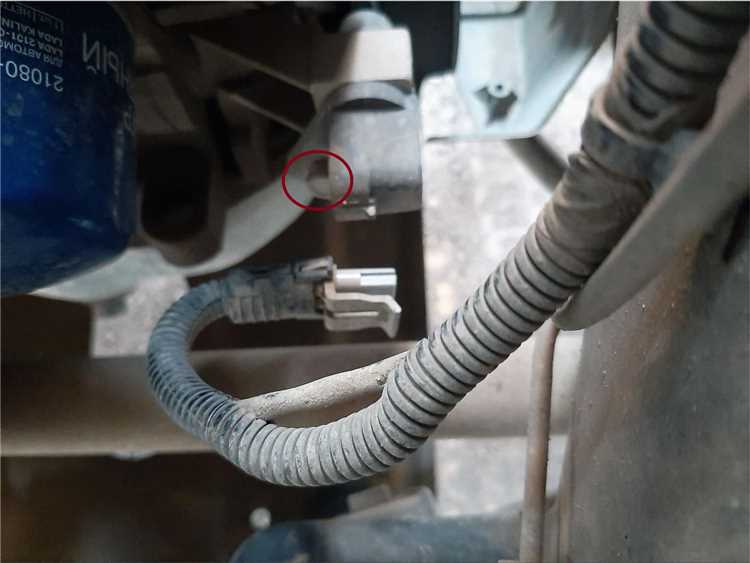

Датчик положения коленчатого вала (ДПКВ) на Mitsubishi Lancer 9 расположен в нижней части двигателя, с правой стороны (по ходу движения), рядом с маховиком. Его корпус крепится болтом к картеру сцепления, а рабочая часть обращена к зубчатому венцу маховика. На моторах 4G18 (1.6 л) и 4G93 (1.8 л) расположение идентично, но на 2.0-литровом 4G94 датчик смещён чуть выше из-за конструктивных особенностей блока.

Для доступа к ДПКВ потребуется снять правое переднее колесо и подкрылок. Без демонтажа этих элементов добраться до датчика крайне сложно – мешает лонжерон и защитный кожух. Работать удобнее на смотровой яме или подъёмнике, но при отсутствии можно использовать домкрат с надёжной опорой. Перед началом отсоедините клемму аккумулятора, чтобы исключить случайное замыкание.

После снятия колеса и подкрылка откроется доступ к нижней части двигателя. Датчик находится за шкивом коленвала, частично прикрытый теплозащитным экраном. Экран крепится двумя болтами на 10 – их нужно открутить, чтобы освободить пространство. Сам датчик фиксируется одним болтом на 8 или 10 (в зависимости от года выпуска), который расположен горизонтально.

Перед откручиванием датчика отсоедините электрический разъём. Он защёлкивается пластиковым фиксатором – нажмите на него пальцем или отвёрткой, одновременно потянув разъём в сторону. Если проводка закисла, обработайте контакты WD-40 или очистителем электрических контактов. Избегайте резких рывков – хрупкий пластик легко ломается.

При демонтаже датчика будьте готовы к тому, что он может сидеть плотно. Если болт откручен, а корпус не поддаётся, аккуратно подденьте его плоской отвёрткой в месте крепления, избегая повреждения уплотнительного кольца. Не используйте чрезмерную силу – корпус датчика изготовлен из алюминиевого сплава и может треснуть. После извлечения осмотрите посадочное место на наличие грязи или металлической стружки.

На некоторых экземплярах Lancer 9 доступ к датчику осложняется масляным фильтром. Если фильтр мешает, его придётся снять, предварительно подставив ёмкость для слива масла. В большинстве случаев достаточно открутить фильтр на 2–3 оборота, чтобы отвести его в сторону. После замены датчика фильтр устанавливается на место с новой прокладкой и затягивается с усилием 12–15 Н·м.

После установки нового датчика убедитесь, что уплотнительное кольцо стоит ровно и не пережато. Болт крепления затягивайте с моментом 8–10 Н·м – перетяжка может деформировать корпус. Подключите разъём до щелчка фиксатора, установите на место теплозащитный экран и подкрылок. Перед запуском двигателя проверьте отсутствие ошибок сканером – код P0335 указывает на неисправность цепи ДПКВ.

Пошаговая инструкция по снятию старого датчика коленвала

Поднимите автомобиль на домкрате и зафиксируйте на подставках. Снимите колесо, затем открутите три болта крепления подкрылка (два сверху, один снизу). Отогните пластиковую защиту, чтобы открыть доступ к шкиву коленвала. Не пытайтесь вытащить датчик без демонтажа шкива – это приведёт к повреждению проводки или самого устройства.

Открутите болт крепления шкива коленвала головкой на 19 мм. Для этого заблокируйте маховик отвёрткой через отверстие в картере сцепления – вставьте её между зубьями венца. Если болт не поддаётся, используйте ударную отвёртку или нагрейте его газовой горелкой в течение 10–15 секунд. Избегайте чрезмерных усилий – резьба в алюминиевом блоке легко срывается.

Снимите шкив, аккуратно поддев его монтировкой. За шкивом находится датчик коленвала, закреплённый одним болтом на 10 мм. Перед откручиванием отсоедините электрический разъём – он фиксируется защёлкой, которую нужно сжать пальцами. Если разъём прикипел, обработайте его WD-40 и подождите 5 минут.

Открутите болт крепления датчика и извлеките его из посадочного места. На Lancer 9 датчик имеет уплотнительное кольцо – проверьте его состояние. Если резина затвердела или потрескалась, замените кольцо новым (артикул MD342865). Очистите посадочное место от грязи и масла ветошью, смоченной в бензине или очистителе карбюратора.

Проверьте проводку датчика на наличие повреждений. Особое внимание уделите участку возле разъёма – частые перегибы приводят к обрыву жил. Если изоляция нарушена, восстановите её термоусадочной трубкой или замените проводку целиком. Прозвоните цепь мультиметром: сопротивление между контактами разъёма должно быть в пределах 500–700 Ом.

При установке нового датчика убедитесь, что он входит в посадочное место без перекосов. Болт крепления затягивайте моментом 8–10 Н·м – превышение приведёт к деформации корпуса датчика. После монтажа подключите разъём и установите шкив коленвала, совместив шпонку на валу с пазом шкива.

Затяните болт шкива моментом 120–130 Н·м. Перед окончательной сборкой проверните коленвал вручную на два оборота – убедитесь, что шкив не задевает датчик. Установите подкрылок и колесо, затем подключите аккумулятор. Запустите двигатель и проверьте отсутствие ошибок по датчику коленвала с помощью сканера или по поведению автомобиля.

Как установить новый датчик и проверить его положение

Перед установкой нового датчика коленвала очистите посадочное место от грязи и масла ветошью, смоченной в бензине или очистителе тормозов. Нанесите тонкий слой герметика на резьбовую часть датчика (если это предусмотрено производителем) или установите новую уплотнительную прокладку. Вставьте датчик в гнездо, аккуратно вкручивая его рукой до упора, затем затяните ключом с моментом 8–12 Н·м. Избегайте перетяжки – чрезмерное усилие может повредить корпус или резьбу. Подключите электрический разъём, убедившись в надёжной фиксации защёлки.

Проверьте положение датчика относительно задающего диска коленвала: зазор между чувствительным элементом и зубьями должен составлять 0,5–1,5 мм. Для точной регулировки используйте щуп или штангенциркуль. Если зазор не соответствует норме, ослабьте крепёжный болт и отрегулируйте положение датчика, после чего повторно затяните с указанным моментом. Запустите двигатель и проконтролируйте отсутствие ошибок по сканеру OBD-II – коды P0335 или P0336 указывают на неверную установку или неисправность датчика.

Какие ошибки чаще всего возникают при замене и как их избежать

Первая распространённая ошибка – неправильное отключение аккумулятора перед началом работ. Многие игнорируют этот шаг, рискуя коротким замыканием или сбоем в электронных системах автомобиля. На Лансер 9 достаточно отсоединить минусовую клемму на 5–10 минут, чтобы сбросить память ЭБУ. Если этого не сделать, после установки нового датчика могут возникнуть ложные ошибки по цепям питания или сигнала. Также не стоит забывать о проверке напряжения на разъёме датчика после отключения АКБ – оно должно отсутствовать.

Вторая проблема – повреждение уплотнительного кольца или его неправильная установка. Датчик коленвала на Лансер 9 имеет резиновое кольцо, которое обеспечивает герметичность соединения. Если при демонтаже старое кольцо остаётся в посадочном месте, а новое устанавливается поверх него, возникает утечка масла или подсос воздуха. Чтобы избежать этого, перед установкой нового датчика тщательно очистите посадочное место от грязи и остатков старого уплотнителя. Новое кольцо смажьте моторным маслом – это облегчит монтаж и предотвратит его перекручивание.

Третья ошибка связана с неверной регулировкой зазора между датчиком и задающим диском. На Лансер 9 оптимальный зазор составляет 0,5–1,5 мм. Если датчик установлен слишком близко, он может задевать диск, что приведёт к его повреждению или выходу из строя. Если слишком далеко – сигнал будет слабым, и ЭБУ не сможет корректно определять положение коленвала. Для проверки зазора используйте щуп или пластиковую прокладку соответствующей толщины. После установки прокрутите двигатель вручную (за шкив коленвала) и убедитесь, что датчик не касается диска.

• Неправильное подключение разъёма: на Лансер 9 разъём датчика имеет ключ, но его легко вставить не той стороной. Перед подключением убедитесь, что фиксатор разъёма совпадает с пазом на датчике. Если разъём вставлен с усилием или не до конца, контакты могут окислиться, что приведёт к нестабильной работе.
• Игнорирование проверки проводки: перед установкой нового датчика прозвоните провода от разъёма до ЭБУ мультиметром. Сопротивление должно быть близким к нулю, а изоляция – без повреждений. Часто причиной неисправности оказывается обрыв или короткое замыкание в проводке, а не сам датчик.
• Запуск двигателя без проверки: после установки датчика не спешите заводить машину. Сначала включите зажигание и проверьте наличие ошибок сканером. Если ошибка P0335 (неисправность цепи датчика коленвала) не исчезла, ищите проблему в установке или проводке.

Проверка работоспособности двигателя после установки нового датчика

Запустите двигатель и дайте ему прогреться до рабочей температуры (80–90°C). На холостом ходу обороты должны стабилизироваться в диапазоне 700–800 об/мин без плавающих значений. Проверьте отсутствие ошибок в памяти ЭБУ с помощью диагностического сканера – коды P0335 (неисправность цепи датчика коленвала) или P0336 (ошибка сигнала) указывают на неправильную установку или дефект нового датчика. Обратите внимание на равномерность работы мотора: вибрации, подергивания или пропуски зажигания свидетельствуют о необходимости повторной проверки зазора между датчиком и задающим диском (рекомендуемое значение – 0,5–1,5 мм).

Проведите тестовый заезд на скорости 40–60 км/ч с плавным разгоном до 3000 об/мин. Двигатель должен реагировать на педаль газа без задержек, а при резком ускорении не должно возникать провалов или детонации. Если автомобиль глохнет при переходе на нейтраль или не держит обороты при включении кондиционера, проверьте целостность проводки датчика и надежность подключения разъема – окисление контактов часто становится причиной нестабильной работы. Для точной диагностики используйте осциллограф: сигнал с датчика должен представлять собой четкую синусоиду без шумов и разрывов.

После поездки заглушите двигатель и повторно считайте ошибки. Если коды отсутствуют, а мотор работает ровно, выполните сброс адаптаций ЭБУ через сканер или отключите аккумулятор на 10 минут – это позволит блоку управления перенастроиться на новый датчик. В случае сохранения неисправностей проверьте совместимость установленного датчика с вашей модификацией Лансера 9 (артикулы MR528670 для 1.3L, MR528671 для 1.6L и 4G63) и убедитесь в отсутствии механических повреждений задающего диска коленвала.
