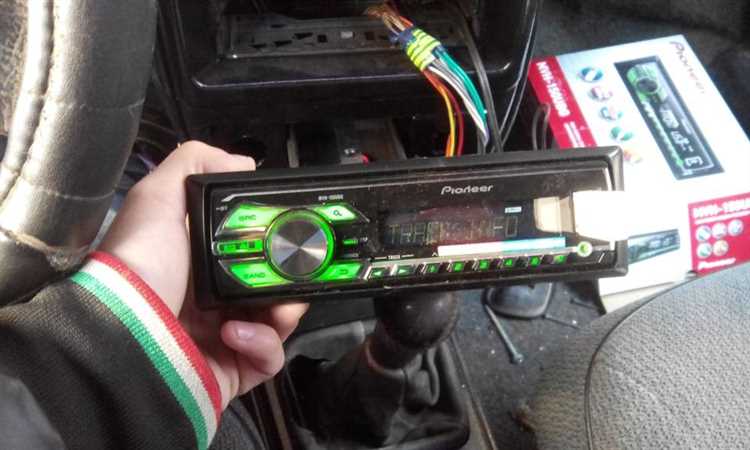

Магнитола на ВАЗ 2114 крепится с помощью стандартных металлических фиксаторов, расположенных по бокам. Для демонтажа потребуются две тонкие пластиковые лопатки или плоские отвёртки шириной не более 5 мм – толстые инструменты могут повредить пластиковую рамку панели. Работайте аккуратно: чрезмерное усилие приведёт к поломке защёлок, а их замена – трудоёмкий процесс.
Перед началом отключите клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании проводов. Магнитола подключается через ISO-разъём: верхний штекер отвечает за питание и антенну, нижний – за динамики. Если проводка не промаркирована, сфотографируйте подключение перед отсоединением – это сэкономит время при обратной установке.
Вытаскивать магнитолу нужно равномерно, без перекосов. Начинайте с верхних углов, постепенно переходя к нижним. Если устройство заклинило, проверьте, не осталось ли незаметных защёлок – на некоторых моделях они скрыты под декоративной рамкой. После извлечения осмотрите посадочное место: пыль и грязь в разъёмах могут ухудшать контакт, что приводит к сбоям в работе аудиосистемы.
Если магнитола не поддаётся, не пытайтесь тянуть сильнее – снимите центральную консоль, открутив два самореза под пепельницей и два под блоком управления печкой. Это даст доступ к задней части устройства и упростит демонтаж. При обратной установке убедитесь, что фиксаторы встали на место: неплотное крепление вызовет вибрацию и дребезжание на неровностях.
Какие инструменты понадобятся для демонтажа магнитолы
Для снятия штатной магнитолы на ВАЗ 2114 потребуются ключи-выталкиватели или пластиковые съемники. Они вставляются в специальные пазы по бокам панели магнитолы, чтобы освободить фиксаторы. Если таких инструментов нет, подойдут две тонкие плоские отвертки, но работать нужно аккуратно, чтобы не повредить пластик торпедо. В некоторых случаях магнитола крепится на винтах под декоративной рамкой – тогда понадобится крестовая отвертка PH2.
Дополнительно пригодится фонарик с узким лучом, чтобы осветить пространство за панелью и разглядеть крепления разъемов. Если магнитола подключена через ISO-коннектор, его можно отсоединить руками, но для старых моделей с жестко зафиксированными проводами может потребоваться стриппер для зачистки или кусачки. Антенный кабель откручивается ключом на 10 или плоскогубцами, если гайка прикипела.
При работе с нештатной магнитолой, установленной на переходной рамке, часто используются металлические зажимы или саморезы. В этом случае подготовьте набор бит Torx (обычно T10 или T15) и магнитный держатель, чтобы не потерять мелкие детали. Если рамка приклеена на двухсторонний скотч, поможет строительный фен для размягчения клея – прогревайте поверхность равномерно, избегая перегрева пластика.
Как снять декоративную рамку панели вокруг магнитолы
На ВАЗ 2114 декоративная рамка магнитолы крепится на четыре пластиковые защелки: две сверху и две снизу. Чтобы их отсоединить, потребуется тонкая пластиковая лопатка или плоская отвертка, обернутая изолентой, чтобы не поцарапать панель. Начинайте с нижней части рамки – аккуратно подденьте её в районе центрального воздуховода, затем переходите к верхним углам. Защелки хрупкие, поэтому не прилагайте чрезмерных усилий.
После освобождения защелок рамка останется держаться на двух боковых фиксаторах, расположенных возле кнопок обогрева заднего стекла и аварийной сигнализации. Чтобы их отсоединить, слегка потяните рамку на себя, одновременно нажимая на фиксаторы пальцами или отверткой. Если рамка не поддается, проверьте, не осталось ли незамеченных защелок – иногда одна из них может быть скрыта под заглушкой или декоративным элементом.
При снятии рамки обратите внимание на провода подсветки кнопок и антенный кабель. Они подключены через разъемы, которые легко отсоединяются пальцами. Не тяните за провода – сначала отсоедините разъемы, нажав на фиксаторы. Если магнитола остается на месте, рамка может упираться в её корпус – в этом случае слегка сдвиньте магнитолу вперед, чтобы освободить пространство.
После демонтажа рамки осмотрите посадочное место на наличие пыли и грязи. Если планируете установку новой магнитолы или рамки, очистите поверхность мягкой тканью без использования агрессивных моющих средств. При обратной установке сначала заведите боковые фиксаторы в пазы, затем защелкните нижние и верхние крепления, надавливая до характерного щелчка.
Как отсоединить разъемы и антенну перед извлечением
Перед началом работы отключите клемму аккумулятора, чтобы избежать короткого замыкания. На ВАЗ 2114 магнитола подключается через два основных разъема: ISO-коннектор (питание и динамики) и антенный штекер. Первый расположен сзади устройства, второй – обычно справа в верхней части.
ISO-разъем состоит из двух частей: белой (питание) и черной (аудиовыходы). Чтобы отсоединить, нажмите на фиксатор пальцем или отверткой с плоским жалом, одновременно потянув разъем на себя. Не тяните за провода – только за корпус. Если фиксатор сломан, аккуратно подденьте его тонкой отверткой, не повреждая контакты.
Антенный разъем – это стандартный коаксиальный штекер типа FAKRA. Вращать его не нужно: просто потяните за корпус, слегка покачивая из стороны в сторону, если он сидит плотно. На некоторых моделях антенна может быть закреплена дополнительной пластиковой защелкой – проверьте ее наличие перед приложением силы.
Если разъемы не поддаются, осмотрите их на предмет окисления или грязи. Очистите контакты спиртом или специальным средством для электроники. Избегайте грубой силы – чрезмерное усилие может повредить как штекеры, так и гнезда на магнитоле. В крайнем случае используйте плоскогубцы с изолированными ручками, обернув губки тканью.

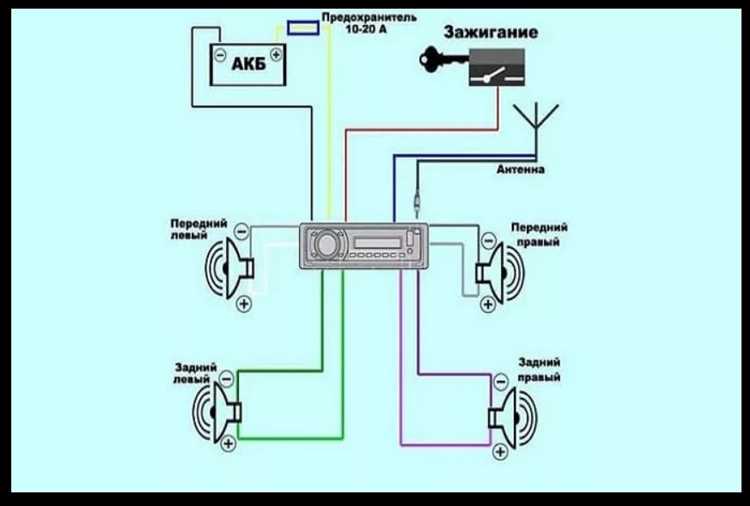

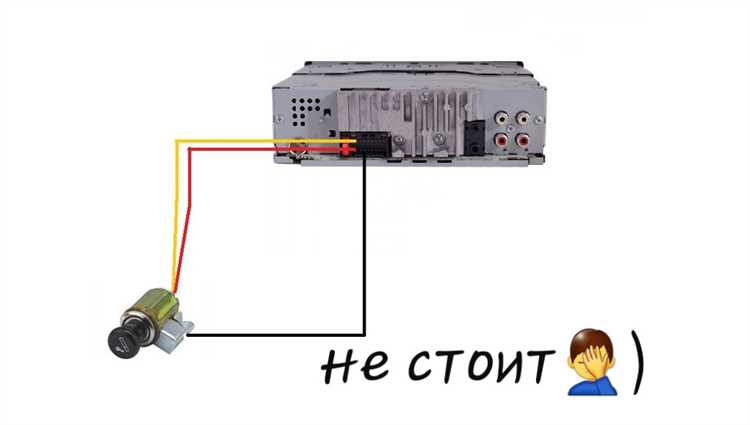

При работе с проводами питания обратите внимание на цветовую маркировку:
- Желтый – постоянное питание (+12В)
- Красный – питание при включенном зажигании
- Черный – масса (минус)
Если планируете замену магнитолы, запомните или сфотографируйте подключение – это упростит установку нового устройства.
В некоторых случаях на ВАЗ 2114 встречается дополнительный разъем для подключения USB или AUX. Он обычно расположен отдельно и отсоединяется так же, как ISO-коннектор – нажатием на фиксатор. Если магнитола оснащена выдвижным экраном, убедитесь, что он полностью задвинут перед отключением разъемов.
После отсоединения разъемов проверьте провода на целостность изоляции. Поврежденные участки заизолируйте термоусадочной трубкой или изолентой. Если провода слишком короткие для удобной работы, временно удлините их, используя клеммники или пайку, но не скрутки – они ненадежны и могут вызвать помехи.
Перед окончательным извлечением магнитолы убедитесь, что все разъемы и антенна отсоединены. Оставленный подключенным штекер может оборваться при вытаскивании устройства, что приведет к необходимости ремонта проводки. Если магнитола закреплена металлическими кронштейнами, ослабьте их заранее – это снизит риск повреждения разъемов при демонтаже.
Как правильно вытащить магнитолу с помощью съемников
После извлечения магнитолы отсоедините ISO-разъемы: черный (питание) и серый (аудиовыходы). На ВАЗ 2114 часто встречается дополнительный разъем для антенны – его тоже нужно аккуратно отключить, нажав на фиксатор. Если магнитола застряла, проверьте, не осталось ли незаблокированных фиксаторов: иногда один из съемников может не сработать из-за деформации креплений. В таких случаях слегка покачайте устройство из стороны в сторону, одновременно вытягивая его.
Что делать, если магнитола застряла или не поддается
Первым делом проверьте наличие скрытых фиксаторов. На ВАЗ 2114 магнитола крепится на металлических защелках по бокам, но иногда производители устанавливают дополнительные пластиковые клипсы или винты под декоративной рамкой. Снимите рамку, поддев её пластиковой лопаткой или отверткой с тонким жалом, и осмотрите посадочное место. Если обнаружены винты – открутите их крестовой отверткой (обычно размер PH1 или PH2). При отсутствии видимых креплений попробуйте аккуратно потянуть магнитолу на себя, одновременно нажимая на защелки через отверстия в корпусе – для этого подойдут две тонкие металлические пластины или ключи от мебели.
Если магнитола не сдвигается с места, причиной может быть деформация корпуса или заклинивание направляющих. В этом случае:
- Нанесите проникающую смазку (WD-40, жидкий ключ) на защелки и направляющие, подождите 5–10 минут – это снизит трение.
- Используйте деревянный брусок или резиновый молоток для легких постукиваний по корпусу магнитолы с разных сторон, чтобы сбить возможные зацепы.
- Попробуйте поддеть магнитолу снизу через щель между панелью и корпусом, используя широкую плоскую отвертку, обмотанную изолентой для защиты пластика.
- При сильном заклинивании разберите центральную консоль, сняв пепельницу и подстаканник, чтобы получить доступ к задней части магнитолы – иногда это единственный способ освободить её без повреждений.
Не применяйте грубую силу: чрезмерное давление может сломать защелки или повредить разъемы питания. Если все методы не сработали, демонтируйте панель целиком, открутив крепления под рулевой колонкой и вокруг магнитолы.
Как проверить состояние креплений после снятия
После демонтажа магнитолы на ВАЗ 2114 осмотрите металлические кронштейны, фиксирующие устройство в панели. Проверьте сварные швы на наличие трещин или коррозии – особенно в местах соединения с рамкой. Если кронштейны деформированы или проржавели, замените их на новые (артикул 2114-3709600-10 для стандартных креплений).
Обратите внимание на пластиковые защёлки, удерживающие магнитолу по бокам. На них не должно быть сколов, трещин или следов плавления. При обнаружении повреждений замените защёлки на аналогичные (например, от производителя «СтартВольт» с каталожным номером SV-1401).
Проверьте состояние резьбы на винтах крепления. Если резьба сорвана или забита грязью, очистите её метчиком М5 или замените винты на новые (подойдут оцинкованные саморезы 5х16 мм). Затягивайте их с усилием не более 2,5 Н·м, чтобы не сорвать пластиковые втулки панели.
Осмотрите пружинные фиксаторы на задней стороне магнитолы. Они должны свободно возвращаться в исходное положение после нажатия. Если пружины ослабли или сломались, установите новые (артикул 2114-3709604). Без них магнитола будет вибрировать на неровностях, что приведёт к преждевременному износу разъёмов.
Проверьте направляющие пазы в панели приборов. На них не должно быть заусенцев или остатков пластика от предыдущих установок. При необходимости зачистите их мелкозернистой наждачной бумагой (P400) или обработайте напильником с мелкой насечкой. Это предотвратит заедание магнитолы при обратной установке.
Убедитесь, что резиновые демпферы на кронштейнах не потеряли эластичность. Твёрдые или потрескавшиеся демпферы замените на силиконовые аналоги (например, от «БалаковоРезиноТехника», артикул БРТ-1401). Они гасят вибрации и защищают корпус магнитолы от повреждений.
После проверки всех элементов соберите крепления в обратном порядке, предварительно смазав резьбовые соединения графитовой смазкой. Это облегчит последующий демонтаж и предотвратит прикипание винтов. Затягивайте крепёж равномерно, по диагонали, чтобы избежать перекоса магнитолы.
Как установить магнитолу обратно без повреждений
Перед установкой проверьте состояние разъемов на магнитоле и проводке автомобиля. Убедитесь, что на контактах нет окислов, грязи или повреждений – даже мелкие частицы могут вызвать плохой контакт. При необходимости очистите их спиртовой салфеткой или специальным очистителем для электроники. Не используйте абразивные материалы, чтобы не повредить покрытие.
Аккуратно вставьте ISO-разъемы в соответствующие гнезда магнитолы. Убедитесь, что они защелкнулись до конца – неполное соединение приведет к сбоям в работе или перегреву. Если разъемы туго входят, не применяйте силу: проверьте их ориентацию и совместимость. На ВАЗ 2114 стандартный ISO-разъем имеет два штекера – один для питания, второй для акустики.
Зафиксируйте антенный кабель в отдельном гнезде, расположенном обычно справа от основных разъемов. Не перегибайте провод – это может нарушить сигнал. Если антенна активная, убедитесь, что она подключена к питанию через соответствующий провод в ISO-разъеме (обычно синий или сине-белый).
Перед установкой магнитолы в шахту проверьте работу всех функций: радио, USB, Bluetooth (если есть). Подключите временно питание через прикуриватель или аккумулятор, используя переходник. Это позволит выявить неисправности до окончательной сборки. Если звук искажается или магнитола не включается, отключите питание и проверьте соединения.
Вставляйте магнитолу в шахту строго по направляющим. На ВАЗ 2114 они расположены по бокам рамки. Не давите на экран или кнопки – это может привести к трещинам или поломке механизма. Если магнитола не входит, не пытайтесь забить её молотком: проверьте, не мешают ли провода или декоративная рамка.
После установки зафиксируйте магнитолу штатными креплениями. На ВАЗ 2114 это обычно два винта по бокам или металлические защелки. Затягивайте их равномерно, без перекосов, чтобы не деформировать корпус. Если используете переходную рамку, убедитесь, что она плотно прилегает к панели – зазоры приведут к дребезжанию на неровностях.
Завершите установку проверкой всех режимов работы: переключение треков, регулировка громкости, настройка радиостанций. Если магнитола выключается при запуске двигателя, проверьте подключение провода ACC (обычно красный) – он должен быть подключен к замку зажигания. При появлении посторонних шумов отключите магнитолу и проверьте заземление (черный провод).
Типичные ошибки при демонтаже и как их избежать
Перетягивание клипс на рамке магнитолы – ошибка, которая приводит к поломке пластиковых защёлок. На ВАЗ 2114 рамка крепится на четырёх клипсах: две сверху и две снизу. Если тянуть за углы или прикладывать усилие неравномерно, клипсы трескаются, и рамка начинает болтаться. Правильный способ: вставьте пластиковые съёмники (или плоские отвёртки, обёрнутые изолентой) в зазоры по бокам рамки и поочерёдно отжимайте клипсы, начиная с нижних. После этого рамка снимется без повреждений.
