Маслосъемные колпачки на 16-клапанных моторах (например, ВАЗ-2112, Renault K4M, Hyundai G4GC) изнашиваются при пробеге 80–120 тыс. км. Симптомы: повышенный расход масла (0,5–1,5 л на 1000 км), сизый дым из выхлопной трубы при запуске, масляный нагар на свечах. Замена без съемника требует точности – ошибки приводят к повреждению направляющих втулок или стержней клапанов.
Основная сложность – демонтаж старых колпачков без специализированного инструмента. Для этого используют пассатижи с узкими губками или самодельный крючок из проволоки Ø 2–3 мм. Важно: захват колпачка должен быть равномерным, иначе он деформируется, и обломки попадут в цилиндр. Альтернатива – нагрев головки блока до 80–100°C (например, строительным феном) для расширения металла и облегчения снятия.
Установка новых колпачков без оправки – критически важный этап. Используйте головку на 10–12 мм с резиновой прокладкой или отрезок трубы подходящего диаметра (внутренний Ø 8–9 мм для большинства двигателей). Колпачок должен входить строго вертикально, без перекосов. Перед монтажом смажьте его внутреннюю поверхность моторным маслом – это предотвратит повреждение сальника при первом запуске.
После замены проверьте герметичность: залейте в цилиндры по 20–30 мл керосина и оставьте на 10–12 часов. Если уровень жидкости не изменится – колпачки установлены правильно. Запустите двигатель на холостых оборотах и проконтролируйте дымность выхлопа: при корректной работе она должна исчезнуть через 1–2 минуты.
Необходимые инструменты и материалы для работы без специального приспособления
Для замены маслосъемных колпачков на 16-клапанном двигателе без съемника потребуется набор инструментов, адаптированных под ограниченное пространство и специфику работы. Основной акцент делается на ручные приспособления, способные заменить заводской съемник. Ключевыми станут:
- Головки на 10, 12, 14 и 17 мм с удлинителями – для демонтажа крышки клапанов, распредвалов и других элементов.
- Торцевой ключ с трещоткой – ускоряет процесс откручивания болтов в труднодоступных местах.
- Динамометрический ключ – обязателен для затяжки болтов с точным моментом (например, 8–12 Н·м для крышки клапанов).
- Пассатижи с тонкими губками – для захвата и извлечения старых колпачков.
- Магнитная указка или пинцет – помогает достать колпачки из глубоких колодцев.
Вместо съемника используют подручные средства: тонкостенную трубку диаметром 8–10 мм (например, отрезок металлической трубки или головку на 10 мм с обрезанными гранями) и молоток с резиновой насадкой. Трубка должна свободно надеваться на стержень клапана, но не деформировать его. Для фиксации клапанов в верхней точке потребуется приспособление для сжатия пружин – можно использовать старый рассухариватель или самодельное устройство из металлической пластины с отверстиями под болты.
Расходные материалы включают новые маслосъемные колпачки (оригинальные или проверенные аналоги, например, Elring, Victor Reinz или Corteco), герметик для клапанной крышки (термостойкий, типа ABRO 999 или Loctite 574) и прокладку крышки. Колпачки выбирают строго по VIN-коду или артикулу двигателя – для 16-клапанных моторов ВАЗ подходят изделия с маркировкой 2112-1007026, для иномарок – уточняют по каталогам. Дополнительно понадобятся:
- Чистая ветошь – для протирки посадочных мест и удаления масла.
- Смазка для колпачков (силиконовая или моторное масло) – облегчает установку.
- Нитрорастворитель или очиститель карбюратора – для удаления нагара с стержней клапанов.
- Фиксатор резьбы (например, Loctite 243) – для болтов распредвалов, если они склонны к самопроизвольному откручиванию.
Для защиты рук и глаз используют нитриловые перчатки и защитные очки – работа с мелкими деталями и маслом требует аккуратности. Если двигатель расположен низко (например, в автомобилях с поперечным расположением мотора), пригодится домкрат и страховочные подставки для обеспечения доступа к нижней части головки блока.
Особое внимание уделяют подготовке рабочего места. Поверхность, на которой будут лежать детали, должна быть чистой и освещенной – подойдет магнитный лоток или лист белой бумаги. Для маркировки клапанов и пружин используют маркер или стикеры, чтобы избежать путаницы при сборке. Если в процессе потребуется снятие распредвалов, заранее готовят емкость для хранения болтов и шайб, сортируя их по порядку.
В качестве альтернативы заводскому съемнику некоторые мастера применяют метод «выдавливания» колпачков с помощью свечного ключа и деревянного бруска. Для этого брусок подходящего размера (например, 20×20 мм) упирают в стержень клапана, а ключом аккуратно надавливают на колпачок через брусок. Способ требует осторожности – избыточное усилие может повредить направляющую втулку. Важно: перед установкой новых колпачков проверяют состояние стержней клапанов на наличие задиров и износа – при необходимости полируют мелкой наждачной бумагой (зернистость 1000–1200).

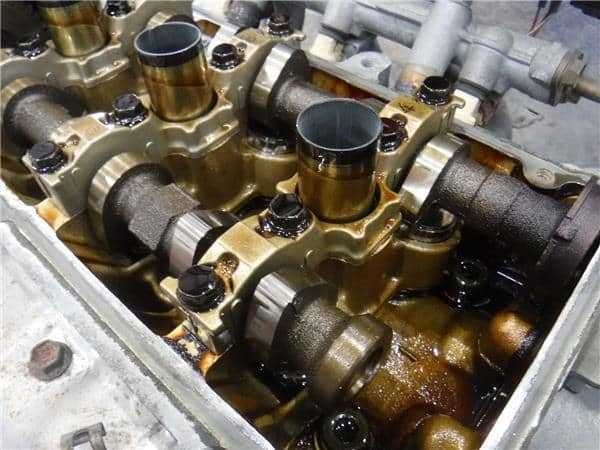

Подготовка двигателя и демонтаж элементов для доступа к колпачкам
Для доступа к распредвалам потребуется снять ремень ГРМ. Ослабьте натяжной ролик, зафиксируйте коленвал от проворачивания (вставьте болт в отверстие шкива или используйте специальный стопор), затем снимите шкив коленвала (болт на 17–19, момент затяжки 90–120 Н·м). Демонтируйте защитные кожухи ГРМ (верхний и нижний), открутив болты по периметру. Перед снятием ремня совместите метки на шестернях распредвалов и коленвала – это упростит обратную сборку.
- Открутите болты крепления распредвалов (обычно 10–12 штук, момент затяжки 8–12 Н·м) и аккуратно извлеките валы, удерживая их от падения. Подложите под них чистую ветошь, чтобы не повредить шейки.
- Снимите толкатели клапанов (гидрокомпенсаторы или стаканы), пронумеровав их маркером – это критично для сохранения регулировки зазоров. Храните их в порядке снятия в отдельной ёмкости с маслом.
- Проверьте состояние сальников распредвалов и прокладки клапанной крышки – при наличии течей замените их одновременно с колпачками.

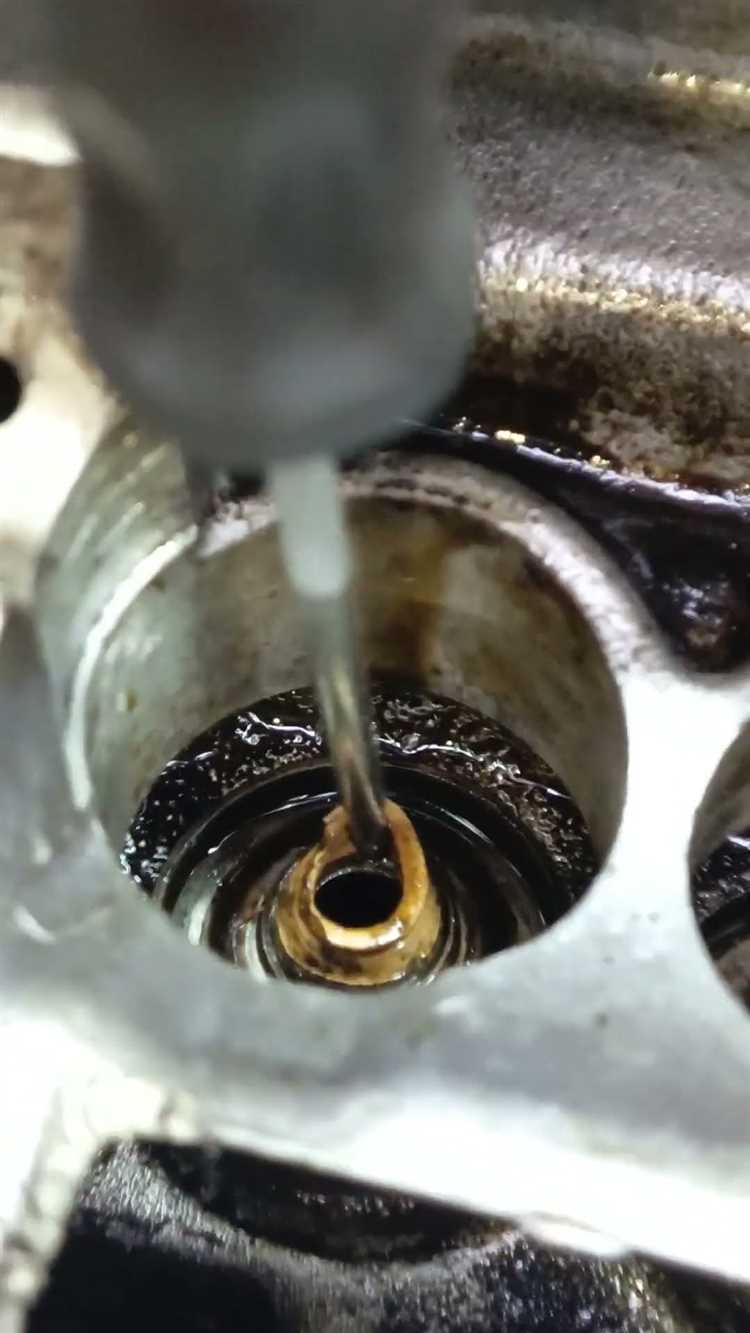

Способы извлечения старых маслосъемных колпачков подручными средствами
Извлечение маслосъемных колпачков без специализированного съемника требует точности и аккуратности. Основная задача – не повредить направляющие втулки клапанов и стержни. Для этого подойдут инструменты, которые найдутся в любом гараже или мастерской.
Первый метод – использование пассатижей с узкими губками. Захватите колпачок за верхнюю кромку, слегка покачивая, тяните вверх. Важно не пережимать стержень клапана, чтобы не деформировать его. Если колпачок сидит плотно, предварительно нагрейте его строительным феном до 80–100°C – это размягчит резину и облегчит демонтаж.
Второй способ – применение самодельного крючка из стальной проволоки диаметром 2–3 мм. Согните проволоку в виде крючка с загнутым концом 3–4 мм, вставьте его между колпачком и стержнем клапана, подцепите внутреннюю кромку и тяните вверх. Метод эффективен для колпачков с металлическим кольцом, но требует терпения – проволока может соскальзывать.
Для колпачков с глубокой посадкой подойдет метод «выдавливания» с помощью болта и гайки. Подберите болт М8–М10 с резьбой, совпадающей с диаметром стержня клапана. Наденьте на болт гайку, вставьте его в стержень до упора в колпачок, затем затягивайте гайку, упираясь в тарелку клапана. Колпачок постепенно сдвинется с места. Не перетягивайте – риск повредить клапан высок.
Еще один вариант – использование старого клапана или прутка подходящего диаметра. Обточите торец прутка под конус, вставьте его в стержень клапана и резко ударьте молотком. Колпачок сместится вверх, после чего его можно поддеть отверткой или пассатижами. Удары должны быть точными и несильными, чтобы не деформировать направляющую втулку.
Если колпачок треснул или раскрошился, остатки можно удалить с помощью сверла диаметром 5–6 мм. Зажмите сверло в патрон шуруповерта, аккуратно высверлите резиновую часть, не задевая металлическое основание. Остатки металла вытащите пинцетом или магнитом. Работайте на низких оборотах, чтобы не повредить посадочное место.
После извлечения проверьте состояние направляющих втулок. Если на них есть задиры или выработка, замените их перед установкой новых колпачков. Очистите посадочные места от остатков резины и масла – используйте безворсовую ветошь и очиститель карбюратора. Не применяйте металлические щетки или наждачную бумагу, чтобы не оставить царапин.
Установка новых колпачков без съемника: пошаговая техника
Перед началом работы убедитесь, что клапаны находятся в закрытом положении – для этого проверните коленвал до совмещения меток ГРМ. Снимите толкатели клапанов, используя магнит или тонкую отвертку, чтобы не повредить направляющие втулки. Новые колпачки предварительно охладите в морозильной камере в течение 30–40 минут: это сузит их диаметр на 0,1–0,2 мм, облегчив установку. Не используйте масло для смазки посадочного места – достаточно тонкого слоя герметика на основе силикона, нанесенного на внешнюю поверхность колпачка.
Наденьте колпачок на стержень клапана, ориентируя его рабочей кромкой вниз. Возьмите подходящую по диаметру головку (обычно 10–12 мм) или отрезок металлической трубки с внутренним диаметром на 1–2 мм больше стержня клапана. Аккуратно напрессуйте колпачок, постукивая молотком по головке с равномерным усилием. Контролируйте глубину посадки: колпачок должен упереться в буртик направляющей втулки. Избегайте перекосов – даже небольшой наклон приведет к повреждению кромки.
Для фиксации колпачка используйте тонкостенную оправку из мягкого металла (например, алюминия) или пластиковую втулку. Запрессуйте его до упора, прикладывая усилие строго по оси клапана. Проверьте плотность посадки, потянув колпачок вверх – он не должен смещаться. Если колпачок не садится до конца, снимите его и осмотрите на наличие заусенцев или деформаций. При необходимости зачистите посадочное место мелкозернистой наждачной бумагой (зерно 1000–1200).
После установки всех колпачков соберите ГРМ в обратной последовательности. Перед запуском двигателя вручную проверните коленвал на 2–3 оборота, чтобы убедиться в отсутствии заклинивания клапанов. Запустите мотор на холостых оборотах и прослушайте работу: посторонние стуки или повышенный расход масла в первые 50–100 км указывают на неправильную установку. В этом случае демонтируйте клапанную крышку и повторно проверьте герметичность посадки колпачков.

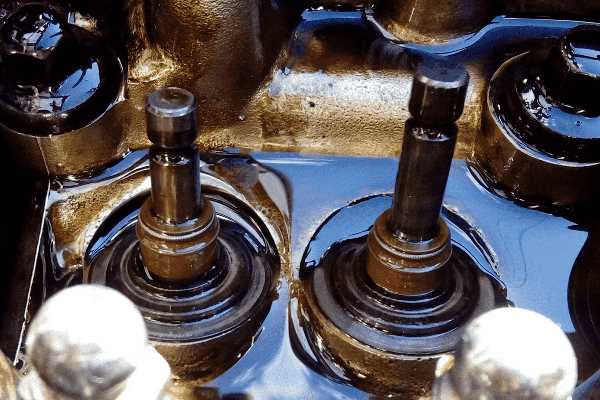

Проверка герметичности и правильности посадки колпачков после замены
Первым этапом проверки служит визуальный осмотр колпачков на наличие перекосов, неполной посадки или повреждений. Убедитесь, что каждый колпачок плотно сидит на направляющей втулке клапана – зазор между кромкой колпачка и стержнем клапана не должен превышать 0,1 мм. Для контроля используйте щуп: если он проходит между колпачком и втулкой с усилием менее 5 Н, требуется повторная установка. Особое внимание уделите состоянию пружинных колец – они должны быть целыми и равномерно прилегать к посадочному месту.
Для проверки герметичности залейте в каждый цилиндр по 20–30 мл моторного масла через свечные отверстия. Прокрутите коленвал стартером в течение 5–7 секунд (без запуска двигателя) – если из выхлопной трубы или впускного коллектора появится сизый дым, колпачки пропускают масло. Альтернативный метод: подключите вакуумметр к впускному коллектору и создайте разрежение 0,5 бар. Падение давления более чем на 0,1 бар за 30 секунд указывает на негерметичность одного или нескольких колпачков.
Запустите двигатель и прогрейте до рабочей температуры (80–90°C). На холостых оборотах (800–900 об/мин) поднесите лист белой бумаги к выхлопной трубе на 10–15 секунд. Наличие масляных пятен диаметром более 2 мм свидетельствует о неисправности. При резком нажатии на педаль газа (до 3000 об/мин) дымление должно отсутствовать – если оно появляется, колпачки установлены неправильно или изношены направляющие втулки. В таких случаях требуется демонтаж головки блока для дефектовки.
Сборка двигателя и особенности запуска после процедуры
Перед установкой головки блока цилиндров убедитесь, что поверхности прилегания блока и ГБЦ очищены от остатков старой прокладки и масла – используйте безворсовую салфетку и растворитель. Затягивайте болты крепления ГБЦ строго по схеме производителя (для большинства 16-клапанных моторов – от центра к краям, в 3–4 этапа) с моментом, указанным в мануале (например, для ВАЗ-2112 – 98–102 Н·м). Не забудьте заменить прокладку ГБЦ на новую, даже если старая визуально цела. При установке распредвалов проверьте совпадение меток на шестернях и задней крышке – смещение на один зуб приведет к нарушению фаз газораспределения. После сборки залейте масло через маслозаливную горловину, предварительно установив масляный фильтр, и прокрутите коленвал вручную на 2–3 оборота, чтобы убедиться в отсутствии заклинивания.
Первый запуск проводите без нагрузки: подключите диагностический сканер для контроля давления масла и отсутствия ошибок по датчикам. Если двигатель не заводится с первого раза, не крутите стартер дольше 5 секунд – дайте аккумулятору восстановиться 30 секунд. После запуска держите обороты на уровне 1500–2000 об/мин в течение 2–3 минут, пока давление масла не стабилизируется (должно быть не менее 1,5 бар на холостых). Следите за цветом выхлопа: сизый дым в первые минуты – норма (остатки масла в цилиндрах), но если он не исчезает через 5–7 минут, проверьте герметичность установки колпачков. Через 100–150 км пробега замените масло и фильтр повторно – в системе могли остаться абразивные частицы от притирки деталей.
Типичные ошибки при замене колпачков без съемника и их последствия
Первая распространенная ошибка – использование неподходящих инструментов для извлечения колпачков, например, плоскогубцев или отверток. Это приводит к повреждению направляющих втулок клапанов, деформации стержней клапанов или даже срыву посадочного места колпачка. В результате нарушается герметичность, масло начинает проникать в камеру сгорания, что вызывает повышенный расход масла (до 1 литра на 1000 км), образование нагара на свечах и снижение компрессии. Особенно критично для двигателей с пробегом свыше 150 000 км, где направляющие уже имеют износ.
Вторая ошибка – пренебрежение фиксацией клапанов при снятии сухарей. Без специального приспособления или магнитного держателя клапан может провалиться в цилиндр, что потребует демонтажа головки блока. Даже если клапан не упадет, его смещение приведет к нарушению фаз газораспределения, что проявится в виде стука в двигателе, потере мощности и возможном контакте клапана с поршнем на высоких оборотах. Для предотвращения используйте медицинский пинцет с тонкими губками или самодельный фиксатор из проволоки диаметром 1,5–2 мм, вставленный через свечное отверстие.
