Обшивка двери Honda Civic 4D (8-го поколения, 2006–2011 гг.) крепится на 8–10 пластиковых клипсах и двух винтах под заглушками. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников. Подготовьте инструменты: плоскую отвертку с широким жалом (или пластиковую лопатку), крестовую отвертку PH2, а также магнит – для извлечения упавших винтов.
Первый шаг – демонтаж ручки открывания двери. Подденьте декоративную накладку у основания ручки плоской отверткой, аккуратно отщелкнув две защелки. Под ней скрыт винт на 10 мм – открутите его. Далее снимите пластиковую заглушку в нижней части подлокотника: она держится на двух клипсах и фиксируется винтом под крестовую отвертку. После этого обшивка начнет отходить по периметру.
Следующий этап – отсоединение электрических разъемов. На обратной стороне обшивки расположены коннекторы для стеклоподъемника, зеркала и динамика (если установлен). Отожмите фиксаторы пальцами или отверткой, потянув разъемы на себя. Особое внимание уделите тросу ручки открывания: он крепится к механизму замка металлическим зажимом – снимите его, сжав усики плоскогубцами.
Последний шаг – извлечение обшивки. Начинайте с нижнего угла, постепенно отщелкивая клипсы по периметру. Не тяните резко: пластик хрупкий, особенно в местах крепления к металлическому каркасу двери. Если клипса сломалась, замените ее на новую (артикул 75157-SDA-A01 для оригинальных деталей). При обратной установке вставляйте обшивку сначала верхним краем, затем прижимайте по периметру до характерных щелчков.
Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери Honda Civic 4D потребуется набор специфичных инструментов, адаптированных под конструкцию крепежа. Основной – пластиковый монтажный клин или набор лопаток для демонтажа пластиковых панелей. Они предотвращают повреждение защелок и лакокрасочного покрытия. Оптимальная толщина клина – 3–5 мм, материал – нейлон или поликарбонат.
Отвертка с трещоткой и насадками Torx T20 или T25 – обязательный элемент, так как большинство винтов в дверной карте Civic 4D имеют именно этот тип шлица. Избегайте использования плоских или крестовых отверток: риск сорвать головку винта высок. Для труднодоступных мест пригодится удлинитель на 100–150 мм.
Для отсоединения электрических разъемов (например, кнопок стеклоподъемников или зеркал) понадобятся тонкогубцы или специальный съемник для клемм. Обычные плоскогубцы могут деформировать контакты. Если разъемы зафиксированы защелками, используйте пластиковый клин, чтобы аккуратно их разблокировать.
В некоторых случаях обшивка крепится на металлических клипсах с резиновыми втулками. Для их извлечения без повреждений нужен клипсодер или тонкая плоская отвертка, обернутая изолентой. Работайте с клипсами под углом 45 градусов, чтобы не сломать пластиковые фиксаторы.
Если дверь оборудована динамиками, потребуется ключ на 8 мм или головка с трещоткой для откручивания крепежа. Убедитесь, что динамик не приклеен к обшивке – в противном случае используйте фен для размягчения клея. Температура нагрева – не выше 60°C, чтобы не повредить пластик.
Для защиты поверхностей от царапин подготовьте мягкую ткань или резиновый коврик, на который можно положить снятую обшивку. Это особенно актуально, если работа ведется на улице или в гараже с бетонным полом. Избегайте контакта обшивки с острыми предметами.
В процессе демонтажа могут встретиться одноразовые пластиковые пистоны. Заранее приобретите запасные – артикул оригинальных крепежей для Civic 4D: 90101-SDA-A01 или аналоги от сторонних производителей (например, Febi 38585). Универсальные пистоны не всегда подходят по размеру.
Последний, но не менее важный инструмент – магнитная лента или контейнер для мелких деталей. Винты, клипсы и шайбы легко теряются, а их поиск затягивает процесс. Магнит поможет удержать металлические элементы в одном месте, особенно если работа ведется на весу.
Как правильно отсоединить электрические разъемы и проводку
Разъемы в дверях Civic 4D фиксируются пластиковыми защелками или металлическими скобами. Нажмите на фиксатор большим пальцем, одновременно потянув разъем на себя – усилие должно быть равномерным, без рывков. Для разъемов с металлической скобой (например, на моторчике стеклоподъемника) подденьте скобу тонкой отверткой, но не прилагайте чрезмерных усилий, чтобы не сломать пластиковые направляющие.
Проводка в дверях часто крепится к обшивке пластиковыми хомутами или липкой лентой. Перережьте хомуты кусачками, а ленту аккуратно отклейте, прогревая феном при необходимости – это предотвратит повреждение изоляции проводов. Избегайте резких движений при отсоединении жгутов, особенно возле гофры между дверью и стойкой: здесь провода наиболее уязвимы к перегибам.
У Civic 4D (2006–2011 гг.) разъем динамика расположен за пластиковой заглушкой в нижней части обшивки. Снимите заглушку, поддев ее плоской отверткой, затем отсоедините разъем, нажав на фиксатор сбоку. Для моделей с 2012 года разъем может быть спрятан под металлической пластиной – открутите два винта Torx T20, чтобы получить доступ.
При работе с разъемами зеркал заднего вида обратите внимание на цветовую маркировку проводов: зеленый – обогрев, синий – управление положением, черный – масса. Если разъем не поддается, проверьте наличие дополнительных фиксаторов внутри корпуса – некоторые модели имеют скрытые защелки, которые нужно отжать одновременно с основным фиксатором.
После отсоединения всех разъемов временно закрепите проводку на двери скотчем или пластиковым хомутом, чтобы она не мешала при снятии обшивки. Не допускайте свисания жгутов – это может привести к обрыву проводов при последующей установке. Если провода слишком короткие, используйте удлинительные переходники, совместимые с разъемами Honda (например, артикул 07SAZ-TB40100 для стеклоподъемников).
Перед подключением разъемов обратно проверьте состояние контактов: окисление удалите спиртом и ластиком, погнутые штырьки выровняйте пинцетом. Нанесите на контакты тонкий слой диэлектрической смазки (например, Permatex 22058) – это защитит их от коррозии и улучшит проводимость. Избегайте использования WD-40: она оставляет маслянистую пленку, которая может нарушить контакт.
При сборке убедитесь, что все разъемы защелкнулись до конца – характерный щелчок подтвердит правильную фиксацию. Проверьте работоспособность электрооборудования двери (стеклоподъемники, зеркала, динамики) до установки обшивки: это сэкономит время на повторный демонтаж в случае ошибки.
Где находятся скрытые крепления обшивки и как их снять
На дверях Honda Civic 4D обшивка фиксируется не только видимыми клипсами, но и скрытыми креплениями, которые часто упускают из виду. Основные из них расположены за пластиковыми заглушками, ручкой открывания двери и динамиком. Заглушки находятся в нижней части обшивки – обычно их две: одна ближе к переднему краю, вторая у заднего. Под ними прячутся винты Torx T20 или T25, которые нужно открутить в первую очередь.
Ручка открывания двери – еще одно место с скрытым креплением. Чтобы добраться до него, снимите декоративную накладку, поддев её пластиковым инструментом или плоской отвёрткой с обмотанным изолентой жалом. Под накладкой обнаружится винт под крестовую отвёртку или Torx T20. Открутив его, ручку можно будет сдвинуть в сторону, освободив доступ к обшивке.
Динамик, если он установлен в двери, также удерживает обшивку. Для его демонтажа потребуется отсоединить разъём проводки, затем открутить 3–4 винта по периметру. На некоторых моделях динамик крепится на защёлках – в этом случае его нужно аккуратно вытянуть, не повредив провода. После снятия динамика откроется доступ к последнему скрытому креплению – металлической скобе или дополнительному винту.
В верхней части обшивки, под уплотнителем стекла, может находиться ещё один фиксатор. Чтобы его обнаружить, отогните уплотнитель и осмотрите край панели. Если там есть пластиковый язычок или металлическая скоба, её нужно отжать или открутить. На некоторых дверях встречаются скрытые клипсы под подлокотником – их снимают, предварительно демонтировав регулятор стеклоподъёмника и блок управления зеркалами.
При снятии скрытых креплений избегайте резких движений. Используйте магнитную отвёртку, чтобы не потерять мелкие винты, и храните их в отдельном контейнере. Если крепление не поддаётся, проверьте, не осталось ли незамеченных винтов или защёлок – часто обшивка не снимается из-за одного пропущенного элемента. После демонтажа всех фиксаторов обшивку можно аккуратно отделить от двери, начиная с нижнего края и постепенно продвигаясь вверх.

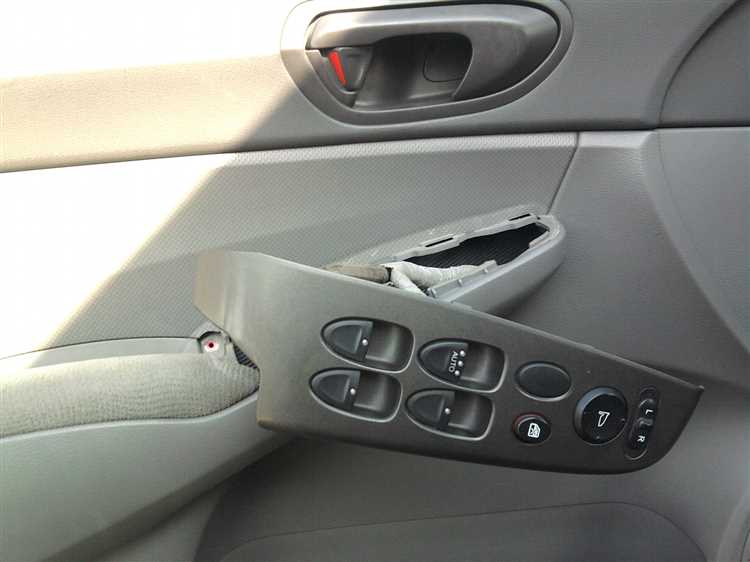

Как аккуратно поддеть и снять пластиковые клипсы без повреждений
Пластиковые клипсы на дверной обшивке Honda Civic 4D фиксируются за счёт центрального стержня или распорных лепестков. Перед началом работы определите тип крепления: если клипса имеет выступающий штифт, его нужно сначала утопить внутрь, нажав пальцем или отвёрткой с плоским жалом шириной не более 5 мм. Для клипс с лепестками потребуется поддеть их по периметру, избегая давления на центр, чтобы не сломать фиксаторы.
Используйте специализированный инструмент – пластиковый клин или съёмник для клипс с тонким, но прочным наконечником. Вставьте его между обшивкой и дверным каркасом под углом 15–20 градусов, начиная с нижнего края клипсы, где зазор минимален. Плавно покачивайте инструмент, смещая его по окружности, пока не услышите щелчок – это сигнал, что лепестки освободились. Не применяйте металлические предметы: они царапают лакокрасочное покрытие и деформируют пластик.

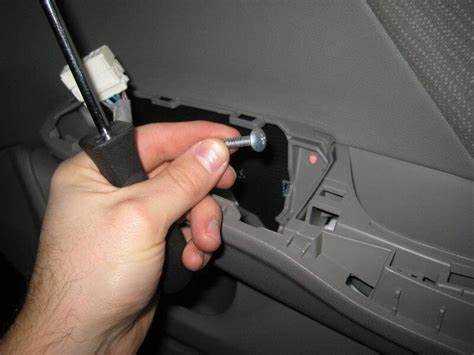

Если клипса не поддаётся, проверьте наличие скрытых винтов под декоративными заглушками. На Civic 4D они часто расположены в ручке двери, под подлокотником или в нижней части панели. Открутите их торцевой головкой на 10 мм, прежде чем пытаться снять обшивку. Это снизит нагрузку на клипсы и предотвратит их поломку при демонтаже.
Для клипс с металлическим сердечником (например, типа «ёлочка») используйте узкогубцы с резиновыми накладками. Захватите выступающую часть сердечника и потяните строго перпендикулярно поверхности, придерживая обшивку свободной рукой. Усилие должно быть равномерным: рывки приводят к обрыву сердечника. Если он сломался, замените клипсу на новую – артикул оригинальных креплений для Civic 4D начинается с 90101-.
После снятия осмотрите клипсы на предмет трещин или деформации лепестков. Даже микроскопические повреждения снижают надёжность фиксации при повторной установке. Очистите посадочные места от грязи и остатков клея с помощью изопропилового спирта и безворсовой салфетки. Нанесите на новые клипсы каплю силиконовой смазки – это облегчит их установку и предотвратит скрип при вибрации.
При обратной сборке вставляйте клипсы в отверстия под углом 45 градусов, затем надавите на центр до щелчка. Убедитесь, что все лепестки вошли в зацепление, слегка потянув обшивку на себя. Если она не фиксируется, не прилагайте силу – проверьте правильность установки каждой клипсы. На Civic 4D стандартное усилие фиксации составляет 5–7 Н·м; превышение этого значения приводит к растрескиванию пластика.
Что делать, если обшивка не снимается после откручивания винтов
Первым делом проверьте наличие скрытых креплений. На дверях Honda Civic 4D обшивка часто фиксируется пластиковыми клипсами по периметру, особенно в нижней части и возле ручки. Используйте фонарик и зеркало, чтобы осмотреть труднодоступные участки – например, за уплотнителем стекла или под декоративными накладками. В некоторых моделях (особенно после 2016 года) встречаются дополнительные винты под заглушками в районе подлокотника или динамика.
Если обшивка не поддается, не тяните её резко – это может повредить пластиковые защелки. Возьмите пластиковую лопатку или тонкую отвертку, обмотанную изолентой, и аккуратно подденьте обшивку в местах стыков. Начинайте с нижнего угла двери, постепенно продвигаясь вверх. На Honda Civic 4D 8-го и 9-го поколений часто встречаются проблемные зоны: область вокруг внутренней ручки открывания и нижний край обшивки, где клипсы могут закиснуть или сломаться.
При сопротивлении проверьте наличие электрических разъемов. На дверях с электроприводом стекол или зеркал обшивка соединена с проводкой через разъемы, которые нужно отсоединить перед полным снятием. Обычно они расположены за блоком управления стеклоподъемниками или динамиком. Если разъем не отсоединяется, нажмите на фиксатор (часто это пластиковый язычок) и потяните колодку строго перпендикулярно поверхности – перекос может повредить контакты.
В случае, когда обшивка все равно не снимается, осмотрите её на предмет заводского клея или герметика. На стыках с металлическим каркасом двери иногда остаются следы адгезива, особенно если автомобиль эксплуатировался в условиях высокой влажности. Прогрейте проблемные участки строительным феном (температура не выше 60°C) в течение 30–40 секунд – это размягчит клей и облегчит снятие. Избегайте использования металлических инструментов для поддевания, чтобы не поцарапать лакокрасочное покрытие двери.
Если после всех манипуляций обшивка не поддается, вероятно, сломаны одна или несколько клипс. На Honda Civic 4D используются клипсы типа «ёлочка» (артикул 75157-SDA-A01 для передних дверей, 75158-SDA-A01 для задних). Замените поврежденные элементы перед повторной установкой. При покупке новых клипс берите с запасом – они хрупкие и часто ломаются при демонтаже. Для облегчения установки смажьте новые клипсы силиконовой смазкой, чтобы они легче входили в отверстия на металлическом каркасе двери.
